双倍螺纹孔光学面包板

参数规格
反馈
产品说明
  • 材质:6061-T6铝合金
  • 表面M6螺纹贯穿孔,螺纹孔间距为12.5 mm
  • 长度大于300 mm面包板四周及中心共有五个沉头安装孔
  • 多种尺寸可选,提供定制服务
LBTEK提供双倍螺纹孔,标准无磁铝质实心面包板,可用于搭建紧凑光学系统。面包板表面经过黑色阳极氧化,可以最大程度地减少其表面反射,降低对光学系统的影响。面包板上有标准M6螺纹贯穿孔阵列,螺纹孔间距为12.5 mm,方便客户从双面安装器件,M6螺纹孔的数量是标准光学面包板的2倍。LBTEK长度大于300 mm的光学面包板共有五个沉头安装孔,其中四个沉头孔位于面包板的四角,距离边缘25 mm,另一个沉头孔位于面包板正中心,五个沉头安装孔可用于安装隔振橡胶底座或其他安装底座,也可通过沉头孔将面包板安装在光学平台表面。当面包板中心具有较大承重时,在中心处沉头安装孔处增加一个安装底座可保证面包板表面刚性,减少形变。 除了标准光学面包板,LBTEK还提供特殊表面处理工艺,尺寸,形状或打孔服务,如有特殊需求,请联系LBTEK客服。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
面包板厚度12.7 mm
平面度(全平面)±0.15 mm
螺纹孔尺寸M6螺纹贯穿孔
螺纹孔间距12.5 mm
最边缘螺纹孔到边距离12.5 mm
双倍螺纹孔光学面包板
  • 材质:6061-T6铝合金
  • 螺纹孔:M6螺纹贯穿孔,螺纹孔间距为12.5 mm
  • 长度小于或等于300 mm的面包板共有四个沉头安装孔
  • 长度大于300 mm的面包板共有五个沉头安装孔
LBTEK面包板采用国标精密级标准加工,表面经过黑色阳极氧化,可以最大程度减少其表面反射,降低对光学系统的影响。面包板表面具有标准M6螺纹贯穿孔阵列,螺纹孔间距为12.5 mm。LBTEK长度大于300 mm的光学面包板具有五个沉头安装孔,当面包板中心处于重负载情况下时,在中心沉头安装孔处增加一个安装底座可保证面包板表面刚性,减少形变的影响。
LBTEK面包板边缘都采用倒圆角处理
产品型号
材质
面包板长度
面包板宽度
单价
对比
发货日期
MBBD-2090 6061-T6铝合金900 mm200 mm¥2,100.00当天
加入购物车

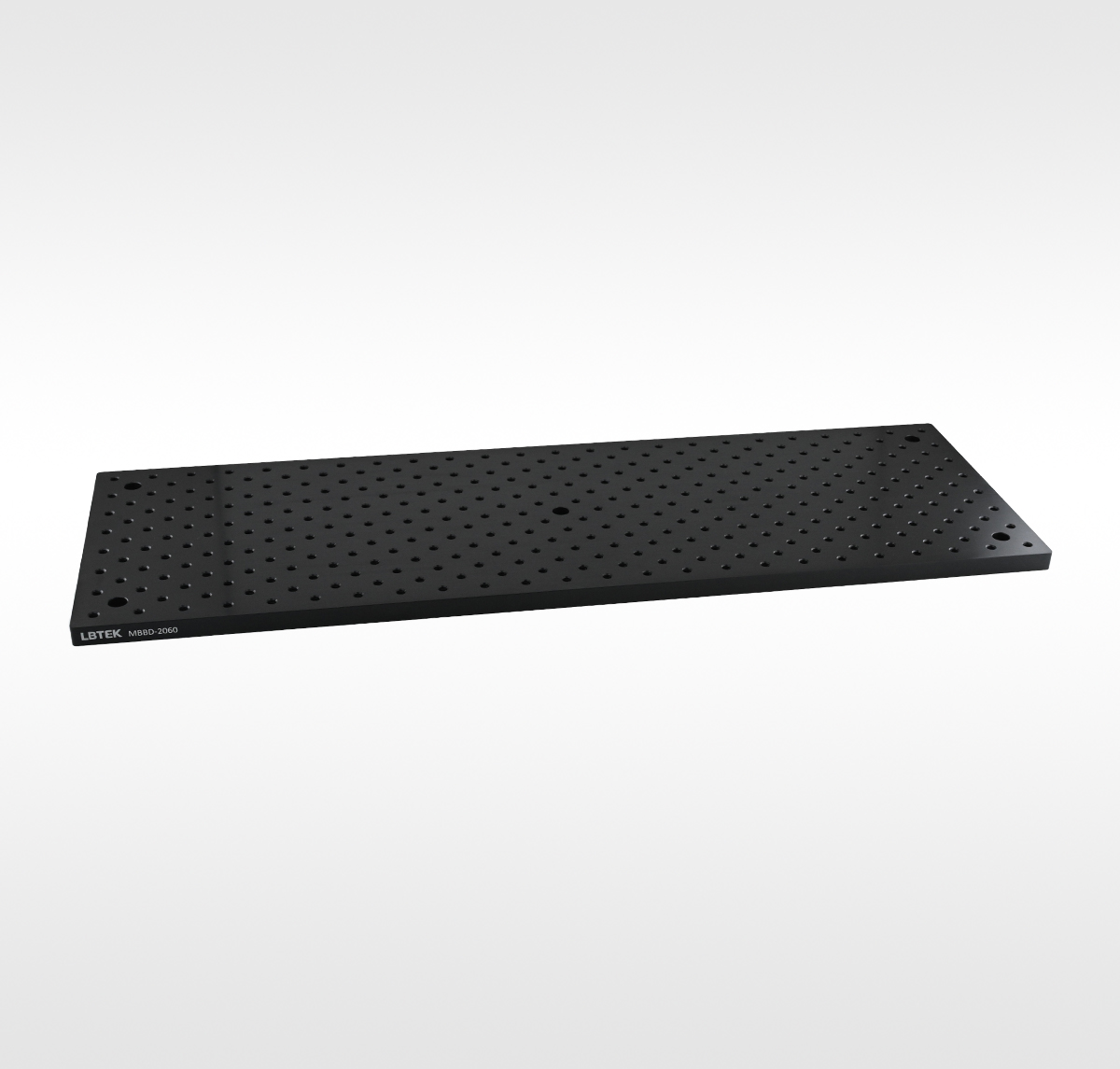

MBBD-2060 6061-T6铝合金600 mm200 mm¥1,500.00当天
加入购物车
MBBD-1530 6061-T6铝合金300 mm150 mm¥826.00当天
加入购物车
MBBD-1090 6061-T6铝合金900 mm100 mm¥1,200.00当天
加入购物车

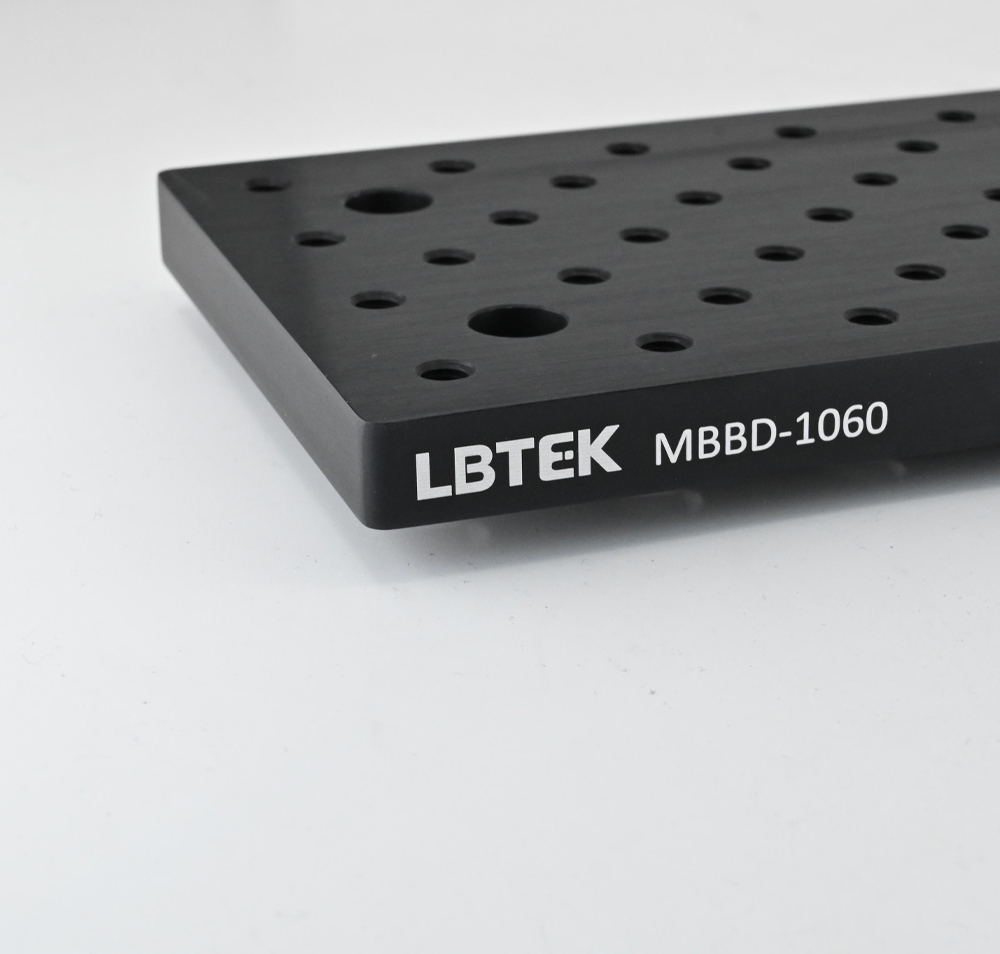

MBBD-1060 6061-T6铝合金600 mm100 mm¥1,075.00当天
加入购物车
MBBD-3030 新品6061-T6铝合金300 mm300 mm¥1,231.002周
加入购物车
MBBD-3060 新品6061-T6铝合金600 mm300 mm¥2,036.003周
加入购物车
