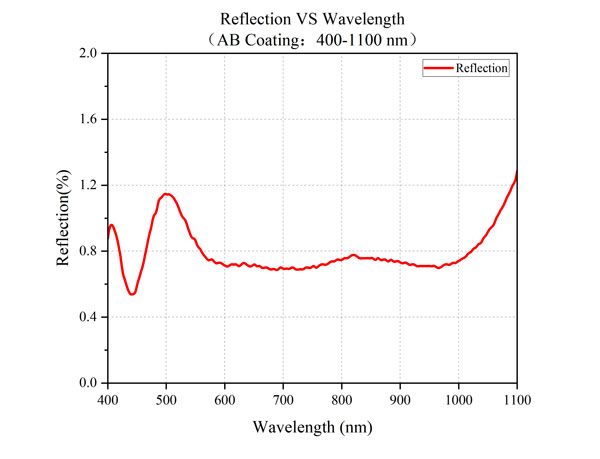

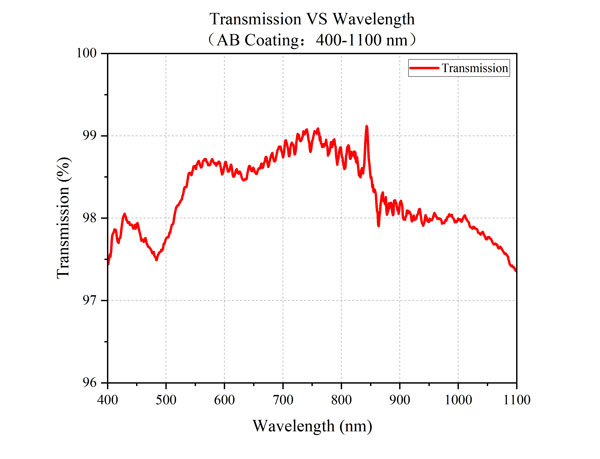

注：上述反射率及透过率曲线为参考值，不同批次产品之间会存在微小差异。

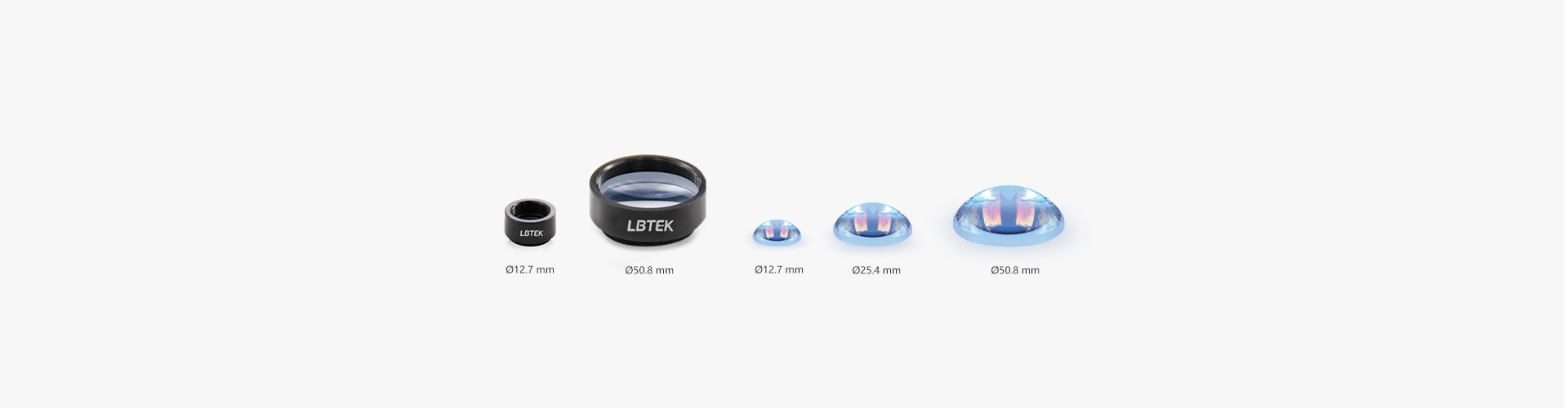

平凸透镜

一、定义

平凸透镜由单侧凸面和平面构成，具有正光焦度特性，广泛应用于光束聚焦、准直及图像放大系统。为优化球面像差，其入射面需根据应用场景进行选择：准直光束聚焦时应入射凸面，点光源准直时则需入射平面。该入射方式通过匹配波前曲率可有效降低像差，提升系统光学性能。

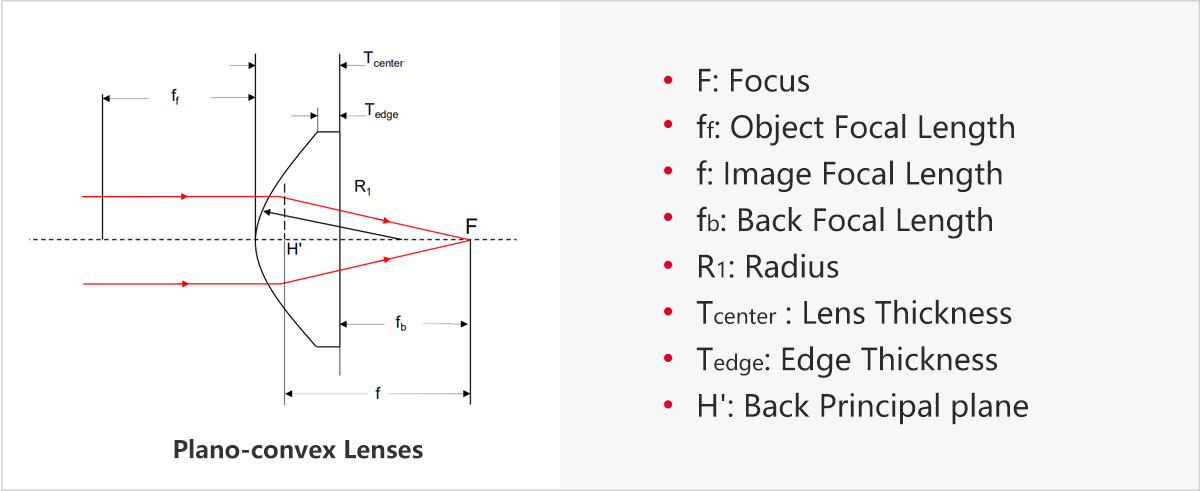

图1 平凸透镜光路参数示意图

二、特点

1、应用：扩束、成像、缩束；

2、材料：N-BK7、UVFS、CaF₂；

3、尺寸：6.0 mm~75.0 mm。

三、说明

在无限共轭条件下平凸透镜的像差比双凸透镜小，在光学系统中平凸透镜对准比双凸透镜方便，且相比双凸透镜可以适当减小球差；

双凸透镜在光束汇聚、扩束等对称的光路中使用时，入射光与出射光彼此镜像，并且在共轭比为0.2~5的光学系统中，使用双凸透镜效果比平凸透镜好。

四、增透膜

增透膜是采用硬质耐热氧化物制备的光学薄膜，基于干涉相消原理实现特定波长范围的最小反射率。其光学厚度需为设计波长的1/4奇数倍（λ/4N，N为奇数），使界面反射光产生半波路径差从而实现相位抵消。LBTEK标准增透膜采用氟化镁（MgF₂）材料，具有低折射率特性（n=1.38），适用于可见近红外光波段；同时提供定制化镀膜方案以满足特殊光谱需求。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下，当共轭比大于5：1或接近无限共轭(准直的光在镜头的一端)，平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5：1到1：5之间时，双凸/凹透镜的使用效果会更理想。

表1 不同透镜形状的效果对比

六、材料选择

1、光学玻璃材料选型是系统设计的关键技术环节，需综合评估折射率（nd）与阿贝数（vd）参数组合。不同玻璃材料的透射特性与化学耐候性、热稳定性及机械强度存在显著差异，常用玻璃材料的特性详见表2。

表2 常用玻璃材料特性

2、LBTEK 各透镜标准品可提供的玻璃材料见下表3，除下表所示外，LBTEK 还提供不同材质、尺寸以及膜系的产品定制服务，如有特殊需求请联系LBTEK技术支持。

表3 LBTEK 透镜标准品可提供的材料

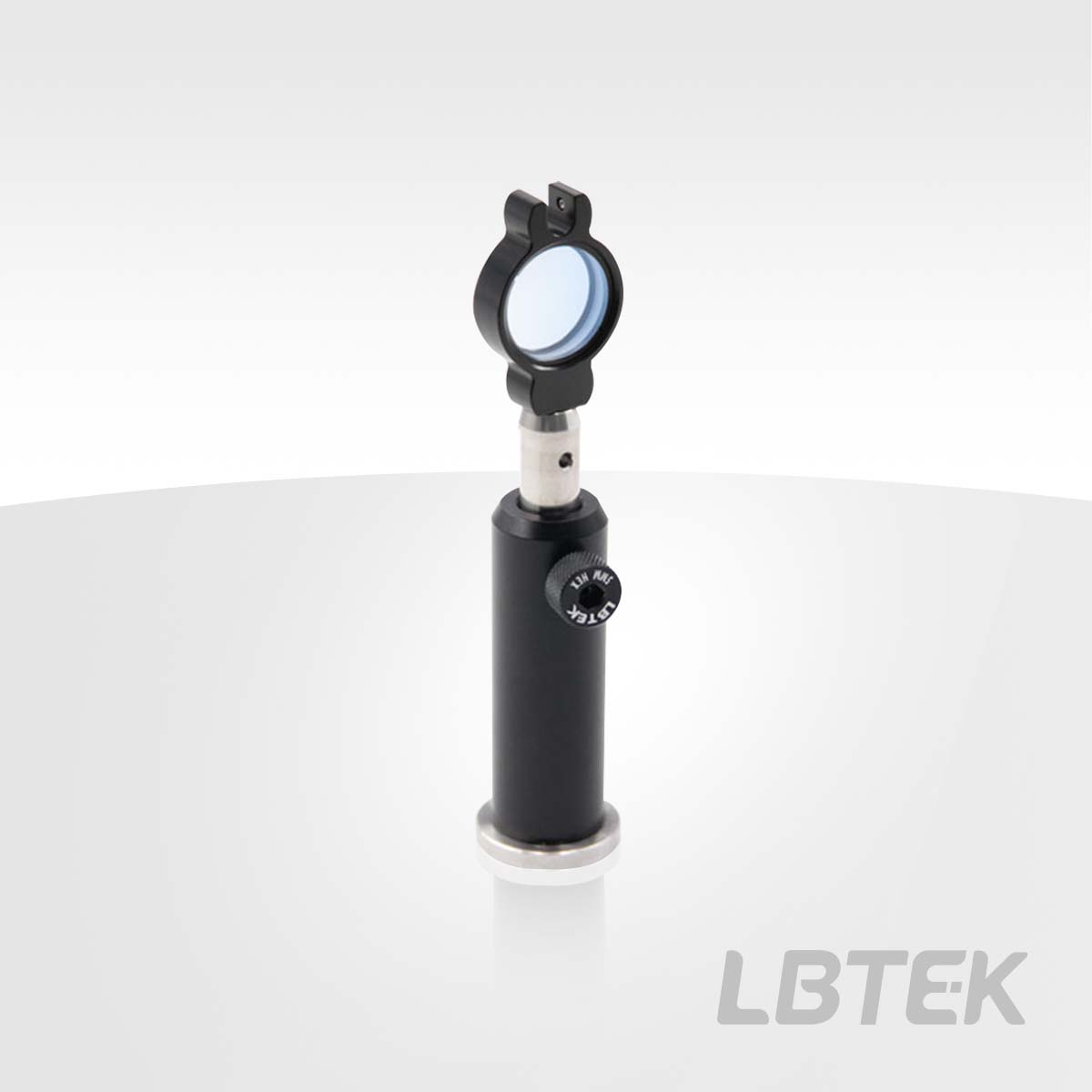

      该应用选取LBTEK标准平凹透镜和平凸透镜组合搭建激光扩束系统。从光纤中输出的准直激光，依据光束放大倍数Ratio=D/d，选择平凹、平凸透镜的焦距。按照示意图所示f1、f2焦距关系需满足Ratio=D/d=f2/f1才能达到扩束效果，如果需要缩小光束，则光路示意图中光路反向，同时透镜焦距比满足Ratio=d/D=f1/f2。光路系统中，采用LBTEK标准的透镜安装架、接杆支架和底座，顶部用标准的Ø6mm接杆确保两透镜光轴高度一致。
