产品说明

向列相液晶/ITO玻璃，反平行式液晶盒，辅有机械外壳及接线
液晶分子快轴取向在整个元件平面内一致，通过施加外部交流电场（不可外加直流电场）可实现延迟量约数十纳米到λ/2可调
可作偏振调制器或纯相位延迟器
响应时间更快，响应速度相比之前大幅提升
工作波长λ：400-700 nm/700-1100 nm/1100-1700 nm可选，通光孔径：Ø10 mm/Ø20 mm可选，延迟量：半波/全波/多波液晶可变延迟器可选
兼容电压控制器LCVRC-2K25，支持参数规格的灵活定制

LBTEK 快速液晶可变延迟器（Quick Liquid Crystal Variable Retarder，QLCVR）基于向列相液晶和ITO玻璃材料，依托反平行式液晶盒制成，安装于机械外壳中并附带接线。在聚酰亚胺层摩擦取向的作用下，其液晶分子快轴取向在整个元件平面内一致，通过施加外部交流电压（不可外加直流电压），液晶可变延迟器可实现延迟量的灵活可调。基于其延迟量可调特性，LBTEK 液晶可变延迟器具有两种典型应用，用做偏振调制器时，入射线偏振光的偏振方向与液晶可变延迟器快轴呈45 °，可使调节范围最广；用作纯相位延迟器时，入射线偏振光的偏振方向应与液晶可变延迟器快轴呈0 °。其延迟量调节不依赖机械组件，宽谱适用的同时能够保证较广的工作温度范围和较好的延迟量均匀性，相比于普通液晶可变延迟器，快速液晶可变延迟器的响应速度大幅提升。LBTEK提供工作波长λ为400-700 nm、700-1100 nm和1100-1700 nm的快速液晶可变延迟器标品，通光孔径支持Ø10 mm和Ø20 mm可选，延迟量调制范围有半波、全波和多波可选，同时支持参数规格的灵活定制，以方便用户在不同应用场景下的多样化需求，详情请咨询LBTEK 技术支持。

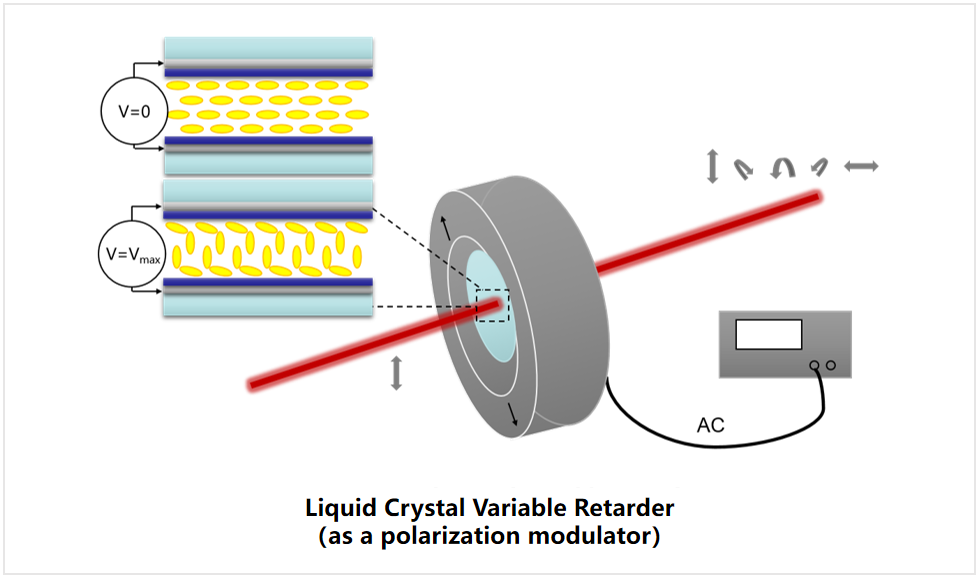

示意图

1英寸快速液晶可变延迟器，半波，无补偿

通光孔径：Ø10 mm
机械外壳兼容Ø1 英寸光学元件安装座
工作波长有400-700 nm、700-1100 nm或1100-1700 nm可选

LBTEK 1英寸半波快速液晶可变延迟器在工作波段范围内镀有相应的400-700 nm、700-1100 nm或1100-1700 nm增透膜，在外接交流电压（不可外接直流电压）控制下能够实现延迟量在约100 nm-λ/2之间的灵活可调。其通光孔径为Ø10 mm，安装于机械外壳中并附带接线，机械外壳兼容Ø1 英寸光学元件安装座，同时标注有快速液晶可变延迟器的快轴方向以方便用户进行光路调节。

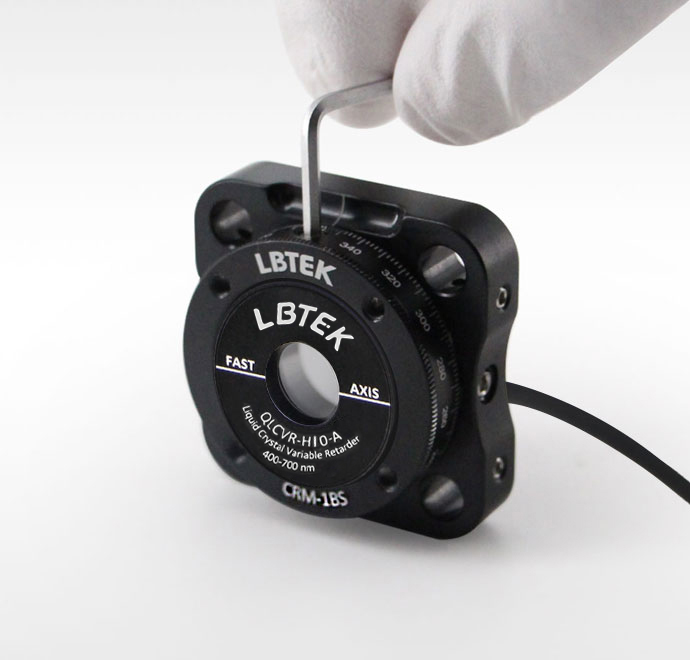

1英寸快速液晶可变延迟器可安装于旋转调整架CRM-1BS

产品型号	工作波长	通光孔径	响应时间（上升/下降）	单价	发货日期
QLCVR-H10-A	400-700 nm	Ø10 mm	2.85 ms/0.35 ms@635 nm	¥4,358.00	4周	加入购物车
QLCVR-H10-B	700-1100 nm	Ø10 mm	10 ms/1.2 ms@1064 nm	¥4,358.00	当天	加入购物车
QLCVR-H10-C	1100-1700 nm	Ø10 mm	19 ms/2.5 ms@1550 nm	¥4,358.00	当天	加入购物车

2英寸快速液晶可变延迟器，半波，无补偿

通光孔径：Ø20 mm
机械外壳兼容Ø2 英寸光学元件安装座
工作波长有400-700 nm、700-1100 nm或1100-1700 nm可选

LBTEK 2英寸半波快速液晶可变延迟器在工作波段范围内镀有相应的400-700 nm、700-1100 nm或1100-1700 nm增透膜，在外接交流电压（不可外接直流电压）控制下能够实现延迟量在约200 nm-λ/2之间的灵活可调。其通光孔径为Ø20 mm，安装于机械外壳中并附带接线，机械外壳兼容Ø2 英寸光学元件安装座，同时标注有快速液晶可变延迟器的快轴方向以方便用户进行光路调节。

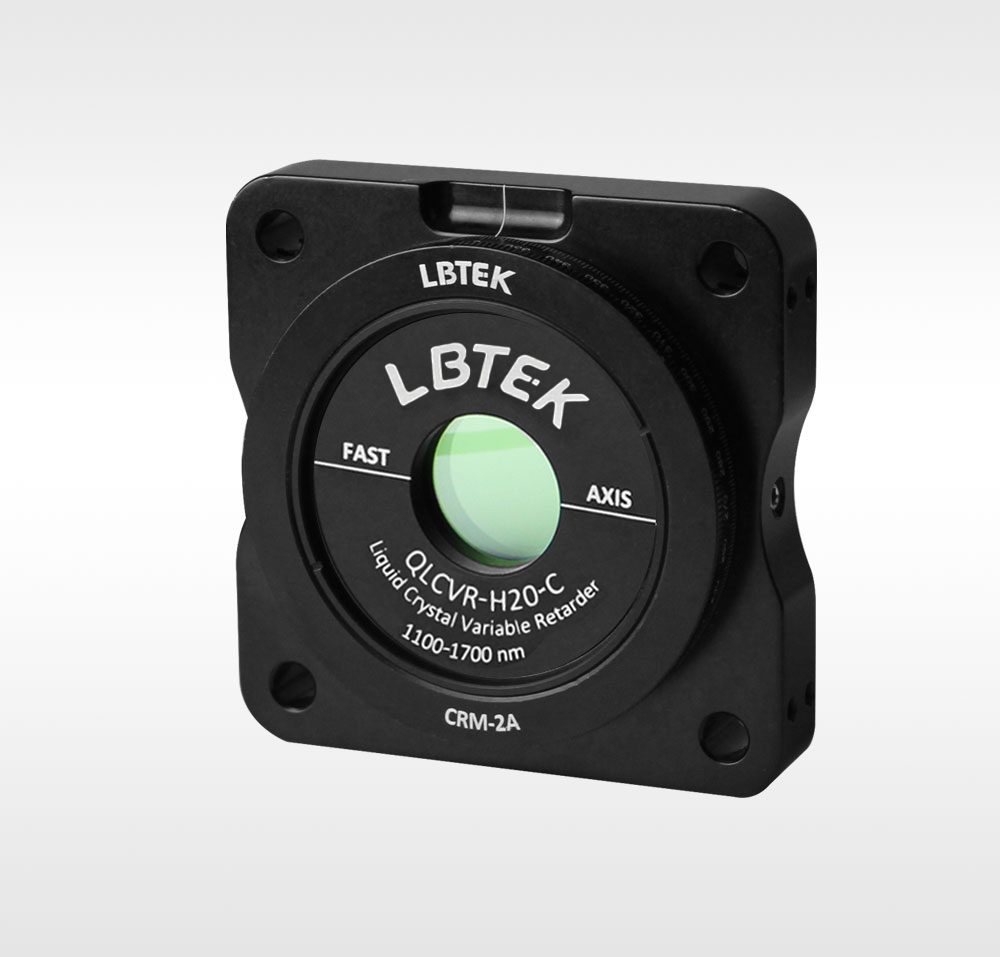

2英寸快速液晶可变延迟器可安装于旋转调整架CRM-2A

产品型号	工作波长	通光孔径	响应时间（上升/下降）	单价	发货日期
QLCVR-H20-C	1100-1700 nm	Ø20 mm	19 ms/2.5 ms@1550 nm	¥6,427.00	当天	加入购物车
QLCVR-H20-B	700-1100 nm	Ø20 mm	10 ms/1.2 ms@1064 nm	¥6,427.00	当天	加入购物车
QLCVR-H20-A	400-700 nm	Ø20 mm	2.85 ms/0.35 ms@635 nm	¥6,427.00	当天	加入购物车

1英寸快速液晶可变延迟器，全波，无补偿

通光孔径：Ø10 mm
机械外壳兼容Ø1 英寸光学元件安装座
工作波长有400-700 nm、700-1100 nm或1100-1700 nm可选

LBTEK 1英寸全波快速液晶可变延迟器在工作波段范围内镀有相应的400-700 nm、700-1100 nm或1100-1700 nm增透膜，在外接交流电压（不可外接直流电压）控制下能够实现延迟量在约100 nm-λ之间的灵活可调。其通光孔径为Ø10 mm，安装于机械外壳中并附带接线，机械外壳兼容Ø1 英寸光学元件安装座，同时标注有快速液晶可变延迟器的快轴方向以方便用户进行光路调节。

1英寸快速液晶可变延迟器可安装于旋转调整架CRM-1BS

产品型号	工作波长	通光孔径	响应时间（上升/下降）	单价	发货日期
QLCVR-F10-A	400-700 nm	Ø10 mm	21 ms/0.75 ms@635 nm	¥6,565.00	当天	加入购物车
QLCVR-F10-B	700-1100 nm	Ø10 mm	73 ms/1.75 ms@1064 nm	¥6,565.00	当天	加入购物车
QLCVR-F10-C	1100-1700 nm	Ø10 mm	184 ms/5.5 ms@1550 nm	¥6,565.00	当天	加入购物车

2英寸快速液晶可变延迟器，全波，无补偿

通光孔径：Ø20 mm
机械外壳兼容Ø2 英寸光学元件安装座
工作波长有400-700 nm或700-1100 nm可选

LBTEK 2英寸全波快速液晶可变延迟器在工作波段范围内镀有相应的400-700 nm或700-1100 nm增透膜，在外接交流电压（不可外接直流电压）控制下能够实现延迟量在约100 nm-λ之间的灵活可调。其通光孔径为Ø20 mm，安装于机械外壳中并附带接线，机械外壳兼容Ø2 英寸光学元件安装座，同时标注有快速液晶可变延迟器的快轴方向以方便用户进行光路调节。

2英寸快速液晶可变延迟器可安装于旋转调整架CRM-2A

	产品型号	工作波长	通光孔径	响应时间（上升/下降）	单价	对比	发货日期
	QLCVR-F20-A	400-700 nm	Ø20 mm	21 ms/0.75 ms@635 nm	¥7,180.00		当天	加入购物车
	QLCVR-F20-B	700-1100 nm	Ø20 mm	73 ms/1.75 ms@1064 nm	¥7,180.00		当天	加入购物车

1英寸快速液晶可变延迟器，多波，无补偿

通光孔径：Ø10 mm
机械外壳兼容Ø1 英寸光学元件安装座
工作波长有400-700 nm、700-1100 nm或1100-1700 nm可选

LBTEK 1英寸多波快速液晶可变延迟器在工作波段范围内镀有相应的400-700 nm、700-1100 nm或1100-1700 nm增透膜，在外接交流电压（不可外接直流电压）控制下能够实现延迟量在约0.5λ-5.5λ之间的灵活可调。其通光孔径为Ø10 mm，安装于机械外壳中并附带接线，机械外壳兼容Ø1 英寸光学元件安装座，同时标注有快速液晶可变延迟器的快轴方向以方便用户进行光路调节。

1英寸快速液晶可变延迟器可安装于旋转调整架CRM-1BS

产品型号	工作波长	通光孔径	响应时间（上升/下降）	单价	发货日期
QLCVR-M10-A	400-700 nm	Ø10 mm	110 ms/70 ms@635 nm	¥5,548.00	当天	加入购物车
QLCVR-M10-B	700-1100 nm	Ø10 mm	700 ms/200 ms@1064 nm	¥5,548.00	当天	加入购物车
QLCVR-M10-C	1100-1700 nm	Ø10 mm	850 ms/350 ms@1550 nm	¥5,548.00	当天	加入购物车
