产品说明
- 基片材料：N-BK7
- 工作波长：1100-1700 nm
- OD : 0.2、0.3、0.4、0.5、1.0、2.0、3.0、4.0
- 低功率应用
- 反射型中性密度衰减片
LBTEK 反射型中性密度滤光片采用N-BK7基底，表面镀铬镍铁合金，光密度 (OD) 0.2-4.0范围内可选。LBTEK 滤光片可以安装在螺纹套筒上或同轴安装板上应用在同轴系统中，也可以安装于自由空间中。LBTEK 还可提供其他特殊尺寸、光密度值衰减片定制服务，如有需求请联系技术支持。

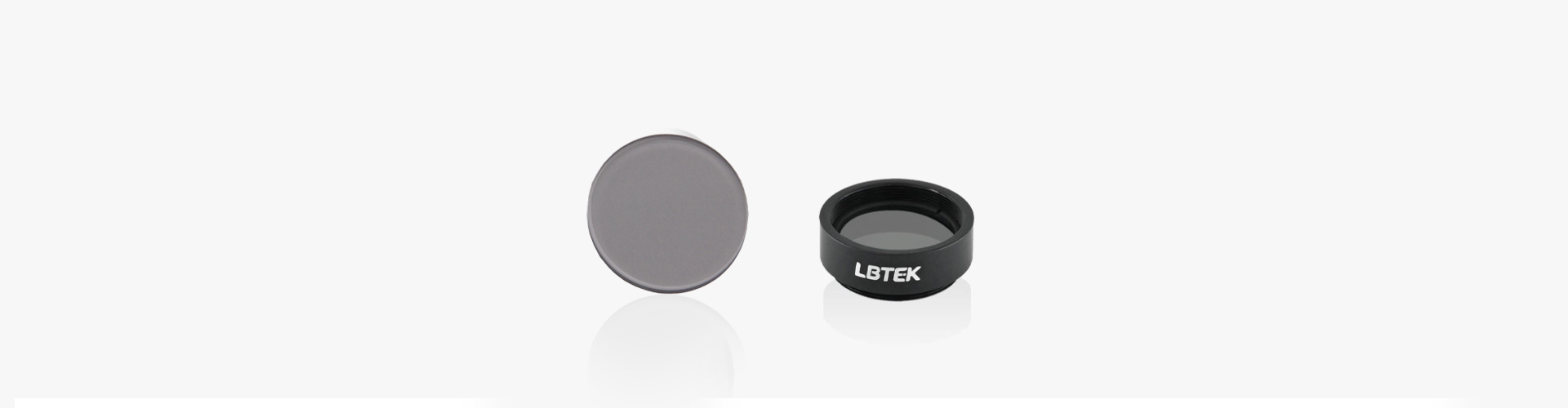

示意图
产品属性
工作波长1100 nm-1700 nm
OD（avg）0.2-4.0
基片材质N-BK7
厚度2 mm
通光孔径>90% CA
表面光洁度（划痕/麻点）40/20
平面平整度（@633 nm）λ/2
表面平行度＜30 arcsec

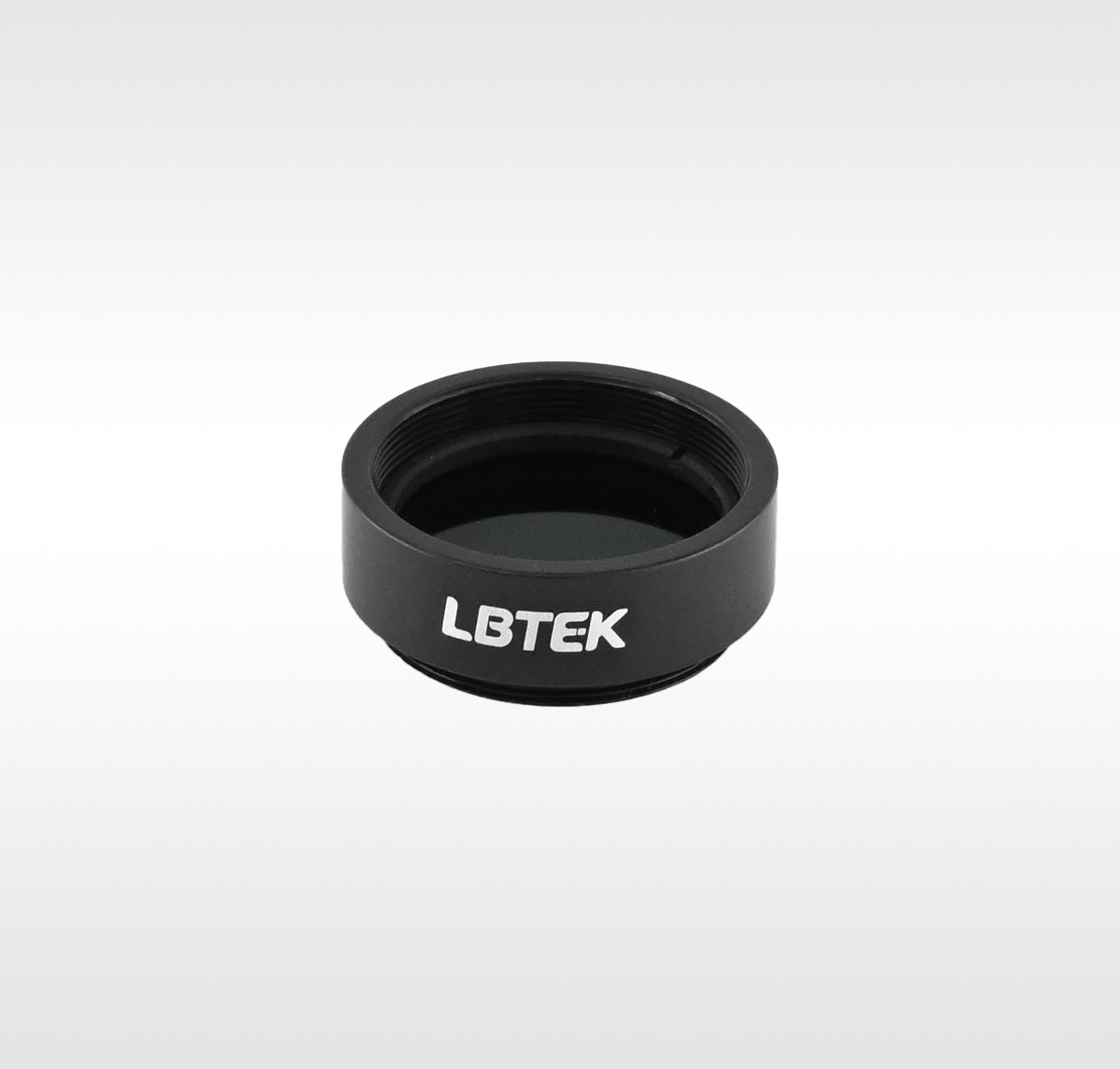

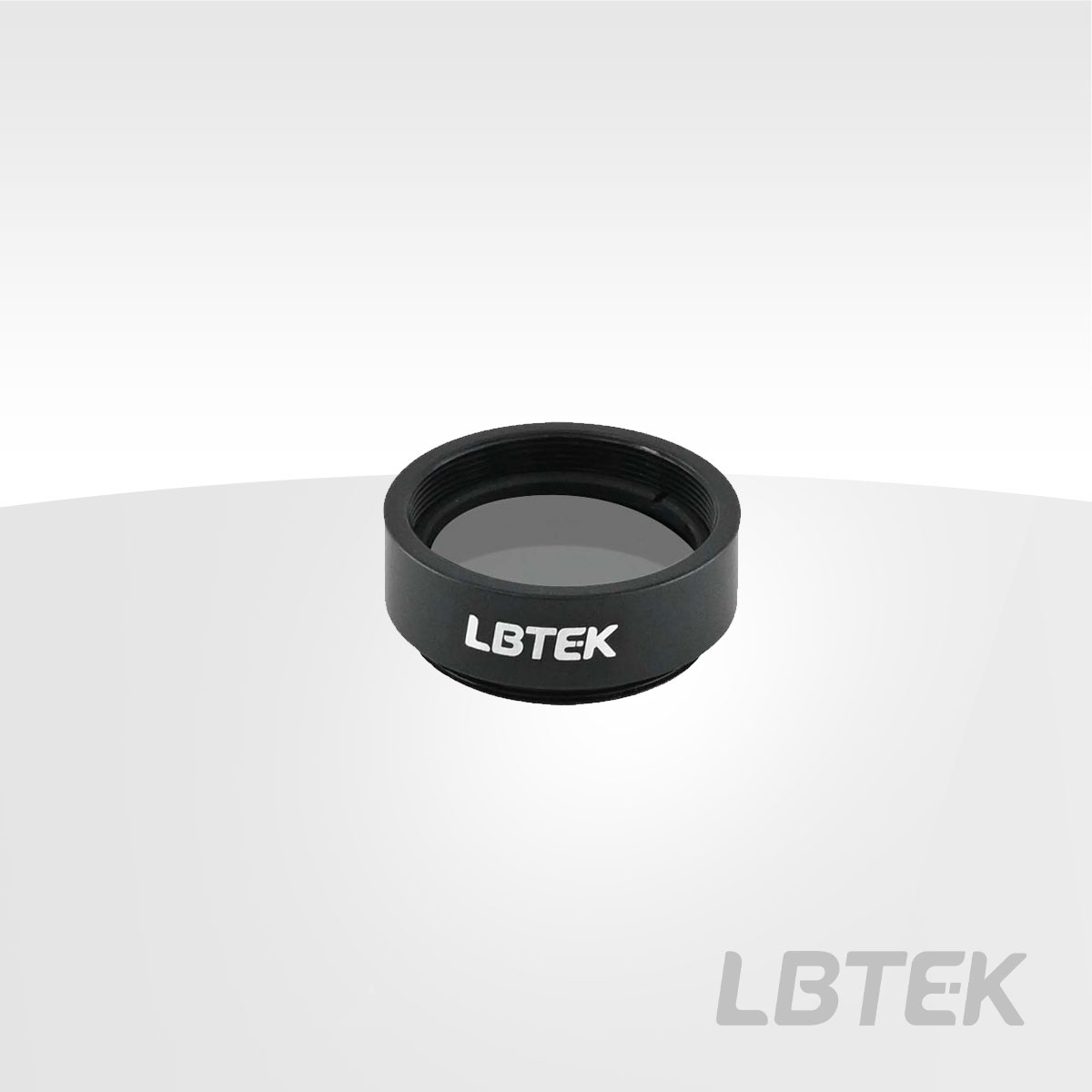

反射型中性密度滤光片，工作波长：1100 nm-1700 nm，已安装
- 预安装机械外壳，可拆卸
- 光学件尺寸：Ø25.4 mm
- OD : 0.2、0.3、0.4、0.5、1.0、2.0、3.0、4.0
LBTEK 圆形带安装的反射型中性密度衰减片的光密度 (OD)范围为0.2-4.0，光学件尺寸为Ø25.4 mm。通过在N-BK7基底上镀铬镍铁合金（单面），从而实现在1100-1700 nm范围内有平稳的OD值曲线。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。MNDFR 系列反射型中性密度衰减片都预安装在可拆卸的标准透镜套筒中，表面刻有产品型号、工作波长和OD值等参数，方便用户快速识别。

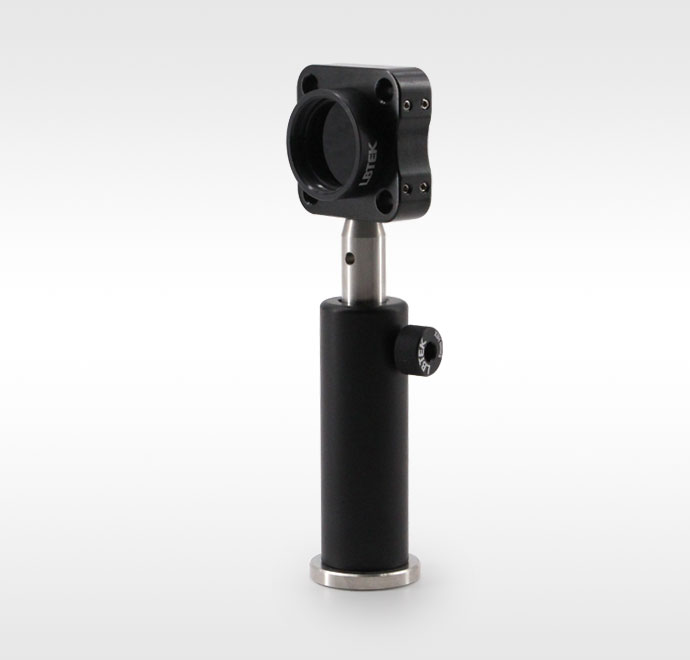

带安装圆形反射型中性密度滤光片通过SM1螺纹安装至其他适配机械件中
产品型号 | 直径 | OD（avg） | 基片材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| MNDFR10-02-C | Ø25.4 mm | 0.2 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-03-C | Ø25.4 mm | 0.3 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-04-C | Ø25.4 mm | 0.4 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-05-C | Ø25.4 mm | 0.5 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-1-C | Ø25.4 mm | 1.0 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-2-C | Ø25.4 mm | 2.0 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-3-C | Ø25.4 mm | 3.0 | N-BK7 | ¥425.00 | 当天 | 加入购物车 | ||
| MNDFR10-4-C | Ø25.4 mm | 4.0 | N-BK7 | ¥425.00 | 当天 | 加入购物车 |

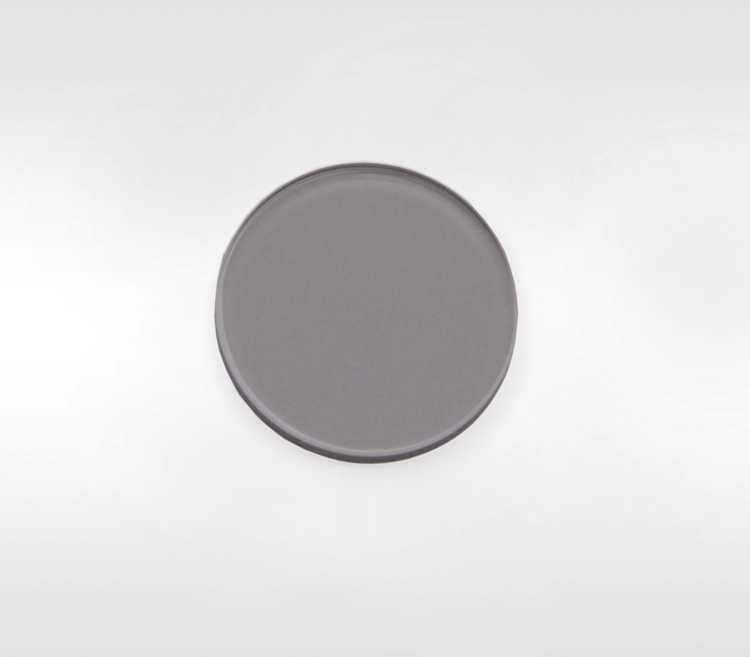

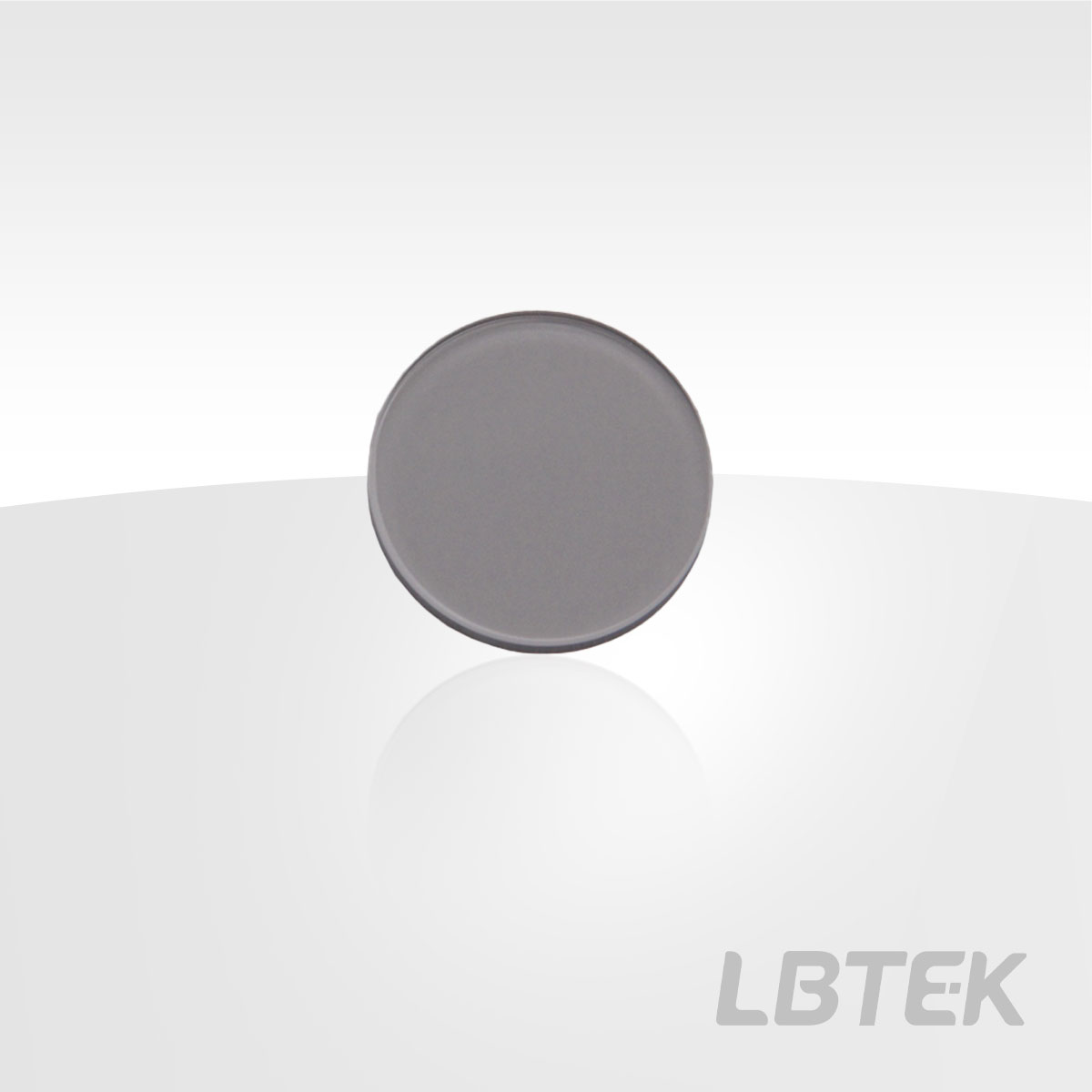

反射型中性密度滤光片，工作波长：1100 nm-1700 nm，未安装
- 未安装
- 光学件尺寸：Ø25.4 mm
- OD : 0.2、0.3、0.4、0.5、1.0、2.0、3.0、4.0
LBTEK 圆形未安装的反射型中性密度滤光片的光密度 (OD)为0.2-4.0，尺寸为Ø25.4 mm。通过在N-BK7基底上镀铬镍铁合金（单面），从而实现在1100-1700 nm范围内有平稳的OD值曲线。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。

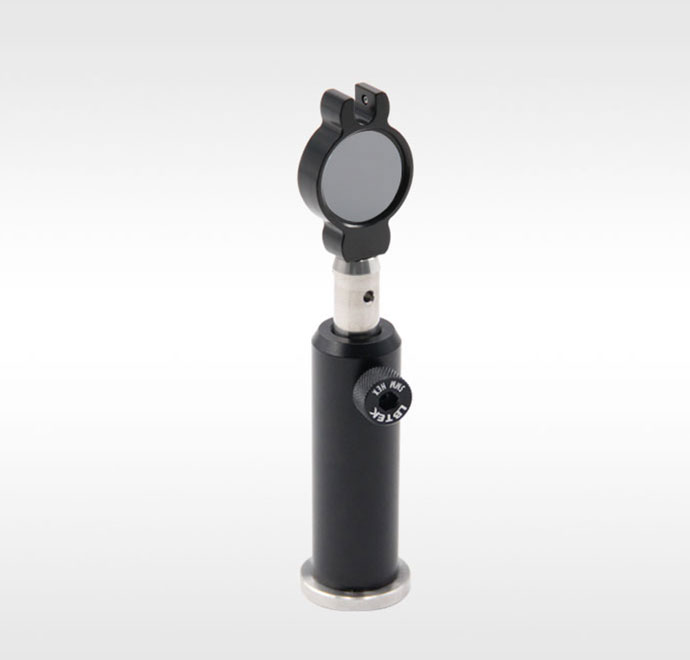

未安装圆形反射型中性密度滤光片安装于固定式透镜安装架
产品型号 | 直径 | OD（avg） | 基片材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| NDFR10-02-C | Ø25.4 mm | 0.2 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-03-C | Ø25.4 mm | 0.3 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-04-C | Ø25.4 mm | 0.4 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-05-C | Ø25.4 mm | 0.5 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-1-C | Ø25.4 mm | 1.0 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-2-C | Ø25.4 mm | 2.0 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-3-C | Ø25.4 mm | 3.0 | N-BK7 | ¥345.00 | 当天 | 加入购物车 | ||
| NDFR10-4-C | Ø25.4 mm | 4.0 | N-BK7 | ¥345.00 | 当天 | 加入购物车 |
