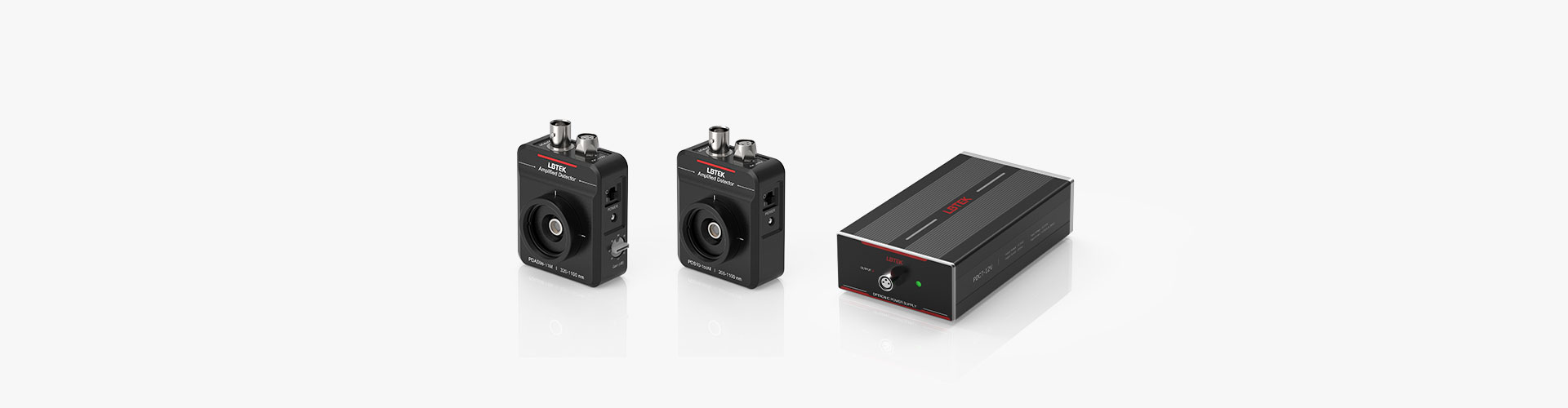

放大光电探测器—

产品说明

工作波长覆盖190-2600 nm
可调增益：0-70dB
可调增益和固定增益可选

放大光电探测器主要由光电转换元件和放大器电路等核心部件构成。主要应用于光通信、传感、医疗设备等需要将微弱光信号转换为电信号的领域。LBTEK的放大光电探测器覆盖从紫外到近红外的波长范围（190-2600nm），可用于紫外光、可见光及红外光的测量。有固定增益和可调增益两种类型可选，固定增益型具备足够增益的同时，保证高带宽性能，适用于信号强度相对稳定的场景，可调增益型有8个档位可调节，适用于光信号强度变化较大的场景。

固定增益放大光电探测器：

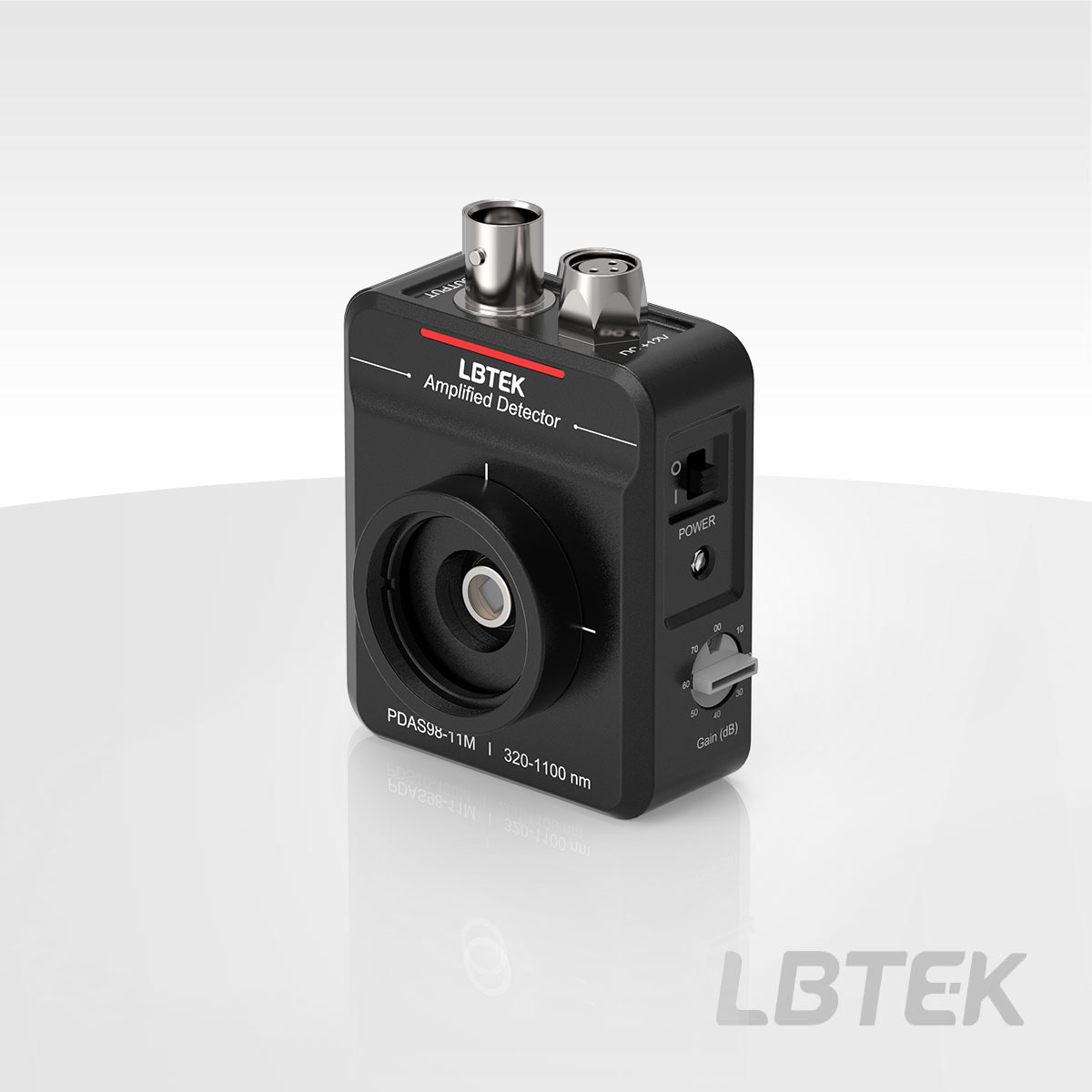

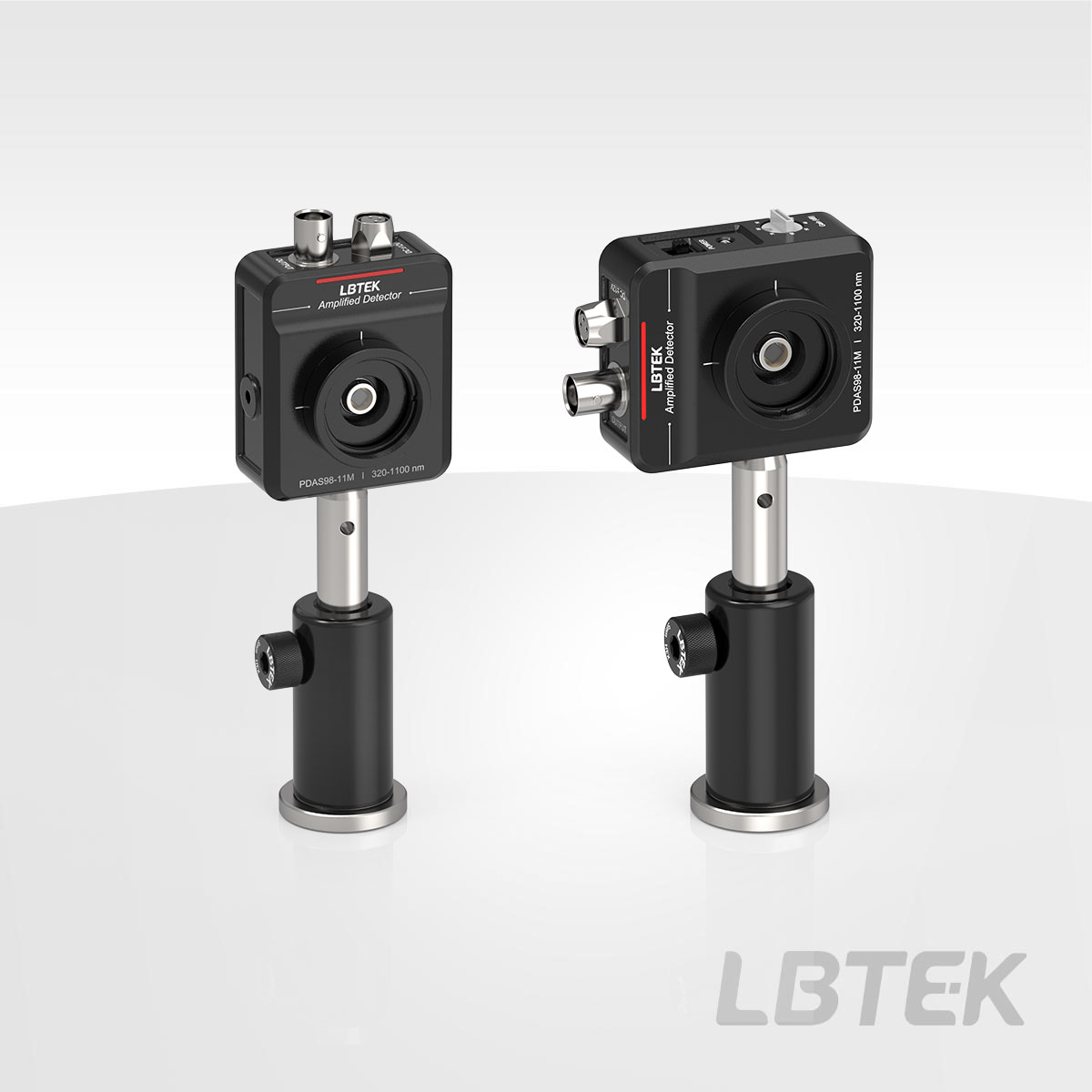

可调增益放大光电探测器：

可调增益规格表

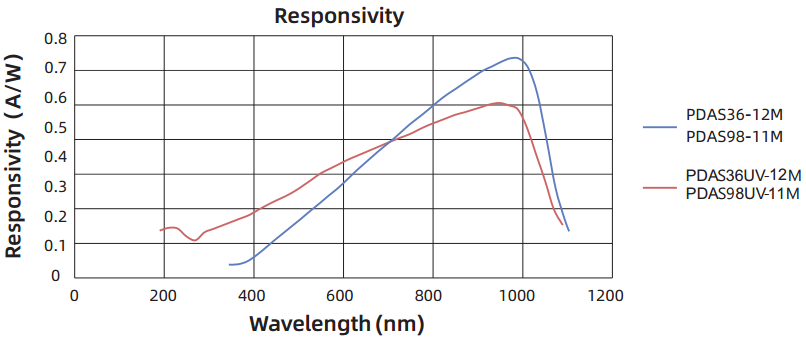

型号：PDAS98-11M、PDAS36-12M、PDAS36UV-12M、PDAS98UV-11M
	增益(Hi-Z)	增益(50 Ω)	带宽(BW)	噪声(RMS)
0 dB	1.51×10³ V/A	0.75×10³ V/A	12MHz	≤ 258 μV
10 dB	4.75×10³ V/A	2.38×10³ V/A	1.6MHz	≤ 192 μV
20 dB	1.5×10⁴ V/A	0.75×10⁴ V/A	1MHz	≤ 207 μV
30 dB	4.75×10⁴ V/A	2.38×10⁴ V/A	260kHz	≤ 211 μV
40 dB	1.51×10⁵ V/A	0.75×10⁵ V/A	90kHz	≤ 214 μV
50 dB	4.75×10⁵ V/A	2.38×10⁵ V/A	28kHz	≤ 234 μV
60 dB	1.5×10⁶ V/A	0.75×10⁶ V/A	9kHz	≤ 277 μV
70 dB	4.75×10⁶ V/A	2.38×10⁶ V/A	3kHz	≤ 388 μV

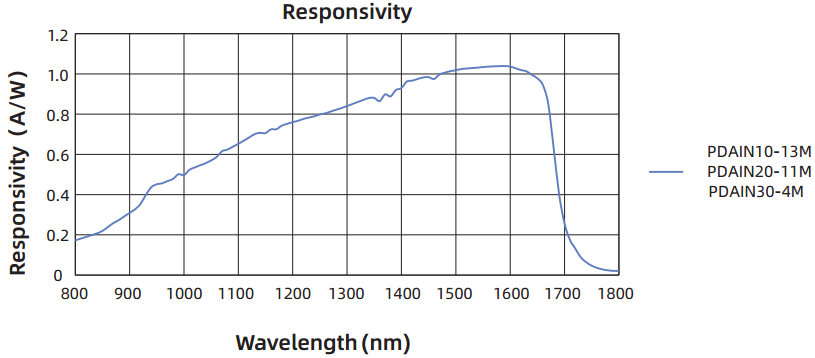

型号：PDAIN10-13M、PDAIN20-11M、PDAIN30-4M
	增益(Hi-Z)	增益(50 Ω)	带宽(BW)	噪声(RMS)
0 dB	1.51×10³ V/A	0.75×10³ V/A	12MHz	≤ 258 μV
10 dB	4.75×10³ V/A	2.38×10³ V/A	1.6MHz	≤ 192 μV
20 dB	1.5×10⁴ V/A	0.75×10⁴ V/A	1MHz	≤ 207 μV
30 dB	4.75×10⁴ V/A	2.38×10⁴ V/A	260kHz	≤ 211 μV
40 dB	1.51×10⁵ V/A	0.75×10⁵ V/A	90kHz	≤ 214 μV
50 dB	4.75×10⁵ V/A	2.38×10⁵ V/A	28kHz	≤ 234 μV
60 dB	1.5×10⁶ V/A	0.75×10⁶ V/A	9kHz	≤ 277 μV
70 dB	4.75×10⁶ V/A	2.38×10⁶ V/A	3kHz	≤ 388 μV

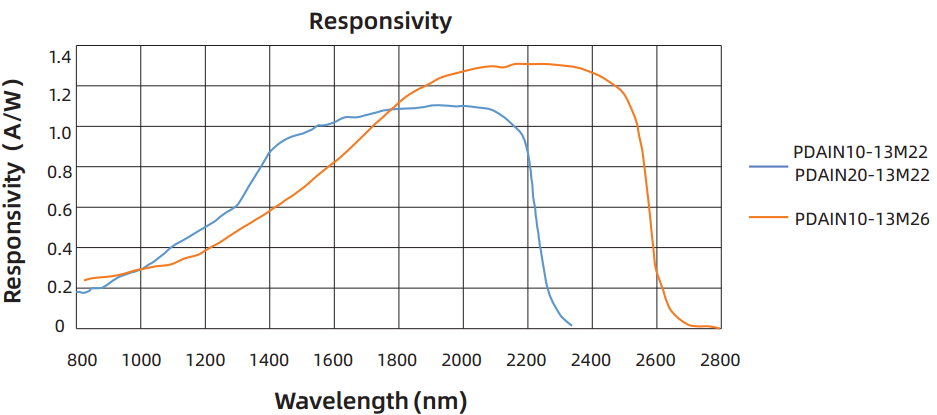

型号：PDAIN10-13M26、PDAIN10-13M22、PDAIN20-13M22
	增益(Hi-Z)	增益(50 Ω)	带宽(BW)	噪声(RMS)
0 dB	1.51×10³ V/A	0.75×10³ V/A	13MHz	≤250μV
10 dB	4.75×10³ V/A	2.38×10³ V/A	1.7MHz	≤250μV
20 dB	1.5×10⁴ V/A	0.75×10⁴ V/A	1.1MHz	≤250μV
30 dB	4.75×10⁴ V/A	2.38×10⁴ V/A	300kHz	≤250μV
40 dB	1.51×10⁵ V/A	0.75×10⁵ V/A	90kHz	≤250μV
50 dB	4.75×10⁵ V/A	2.38×10⁵ V/A	28kHz	≤250μV
60 dB	1.5×10⁶ V/A	0.75×10⁶ V/A	9kHz	≤300μV
70 dB	4.75×10⁶ V/A	2.38×10⁶ V/A	3kHz	≤400μV

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

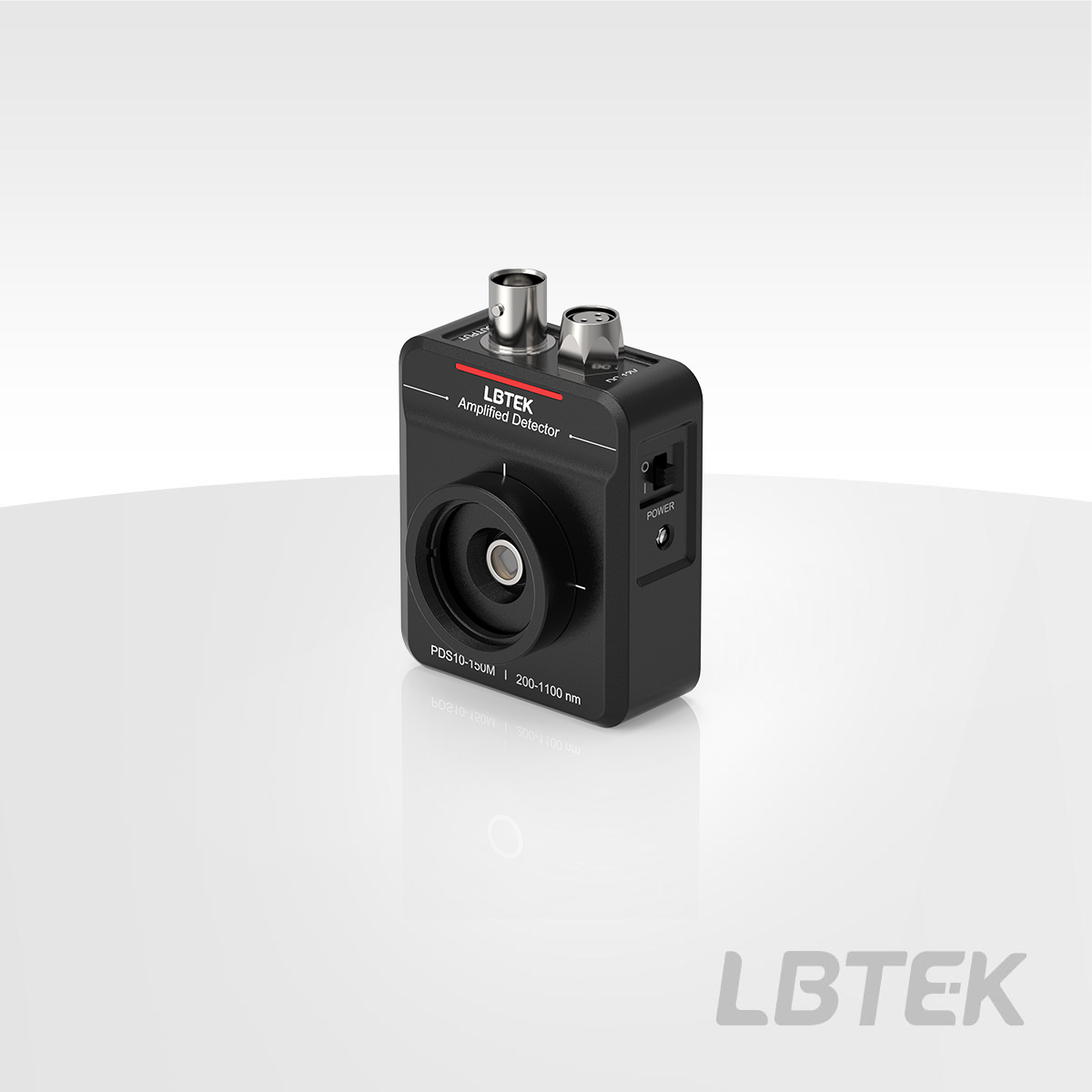

放大光电探测器，固定增益

工作波长覆盖200-2600 nn
探测器类型：硅/铟镓砷
固定增益

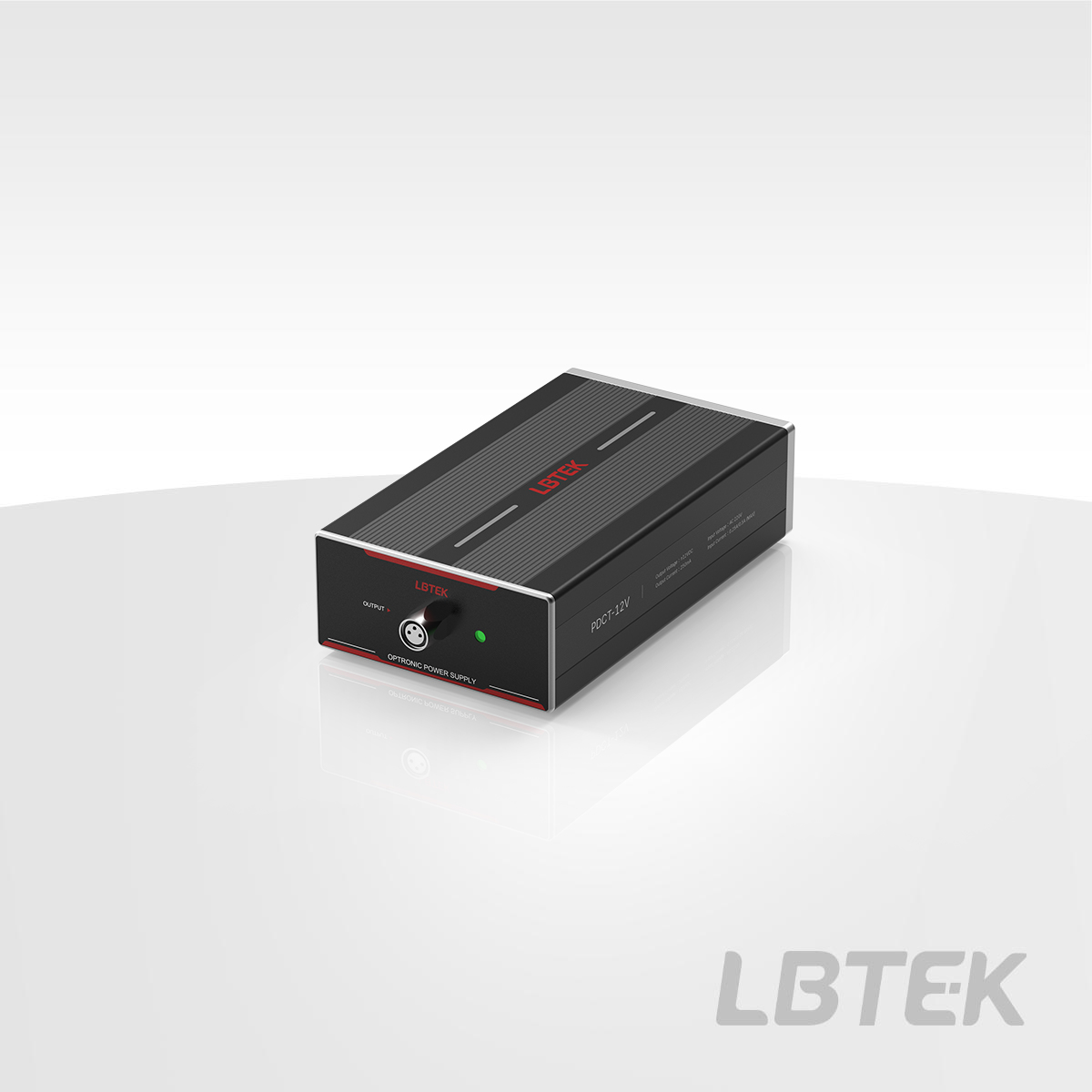

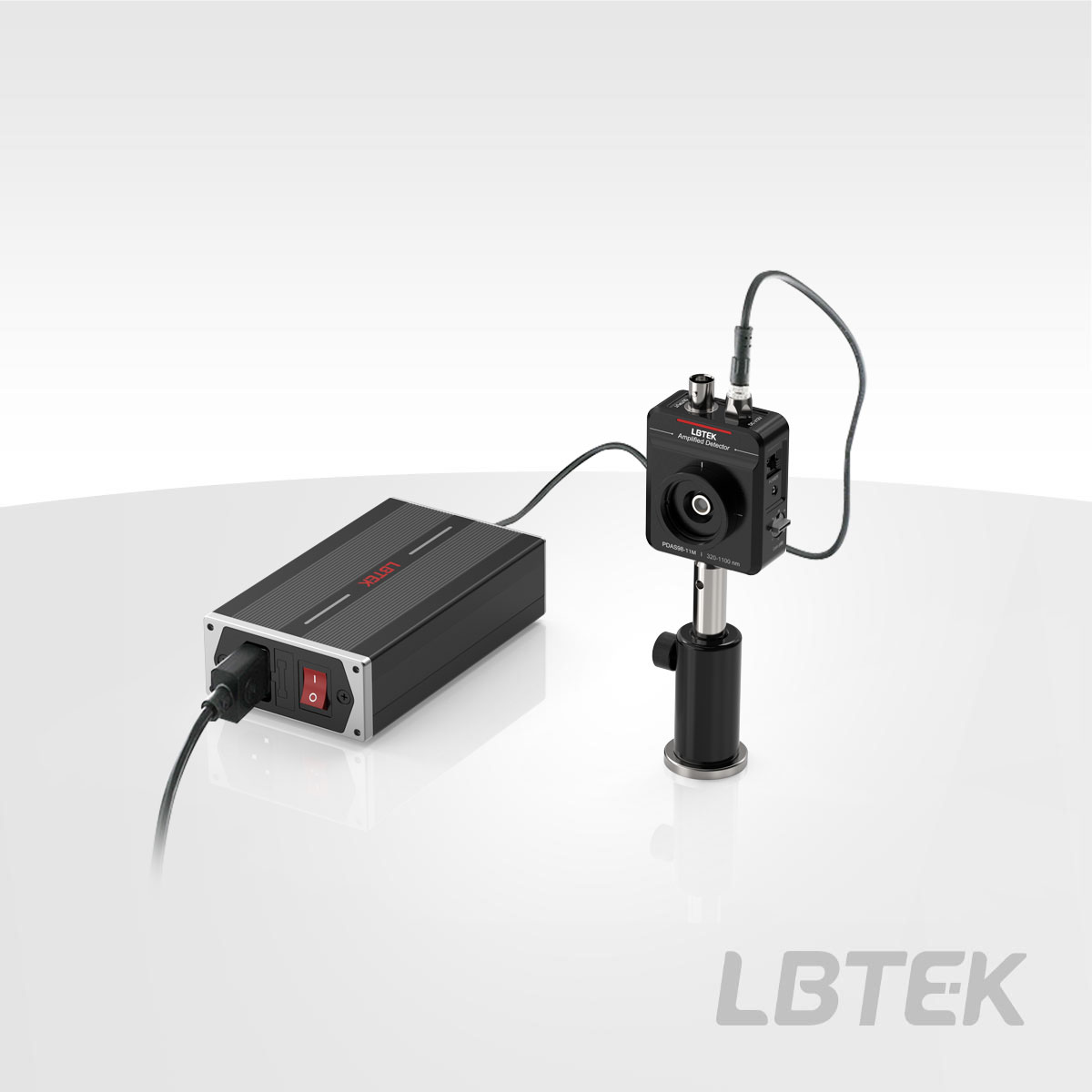

LBTEK的固定增益放大光电探测器系列涵盖硅、铟镓砷两种类型，在具备足够增益的同时，保证高带宽性能，适用于信号强度相对稳定的弱光探测环境。在光信号接收方面，既能够直接接收自由空间光信号输入，也可以通过SM1系列光纤法兰转接，适配光纤光信号输入需求。通过BNC-BNC 信号线，将光电探测器的信号接口与示波器等下级采集设备连接。探测器机械外壳表面带有SM05内螺纹和SM1外螺纹，同时带有2×M4的螺纹孔，方便探测器安装到接杆上使用。每个放大光电探测器都附带一个±12 V的线性电源。

注：该系列产品附带一个SM1内螺纹的套筒，使用时也可将其拆卸（STEP文件与PDF文件中，均含有该套筒）

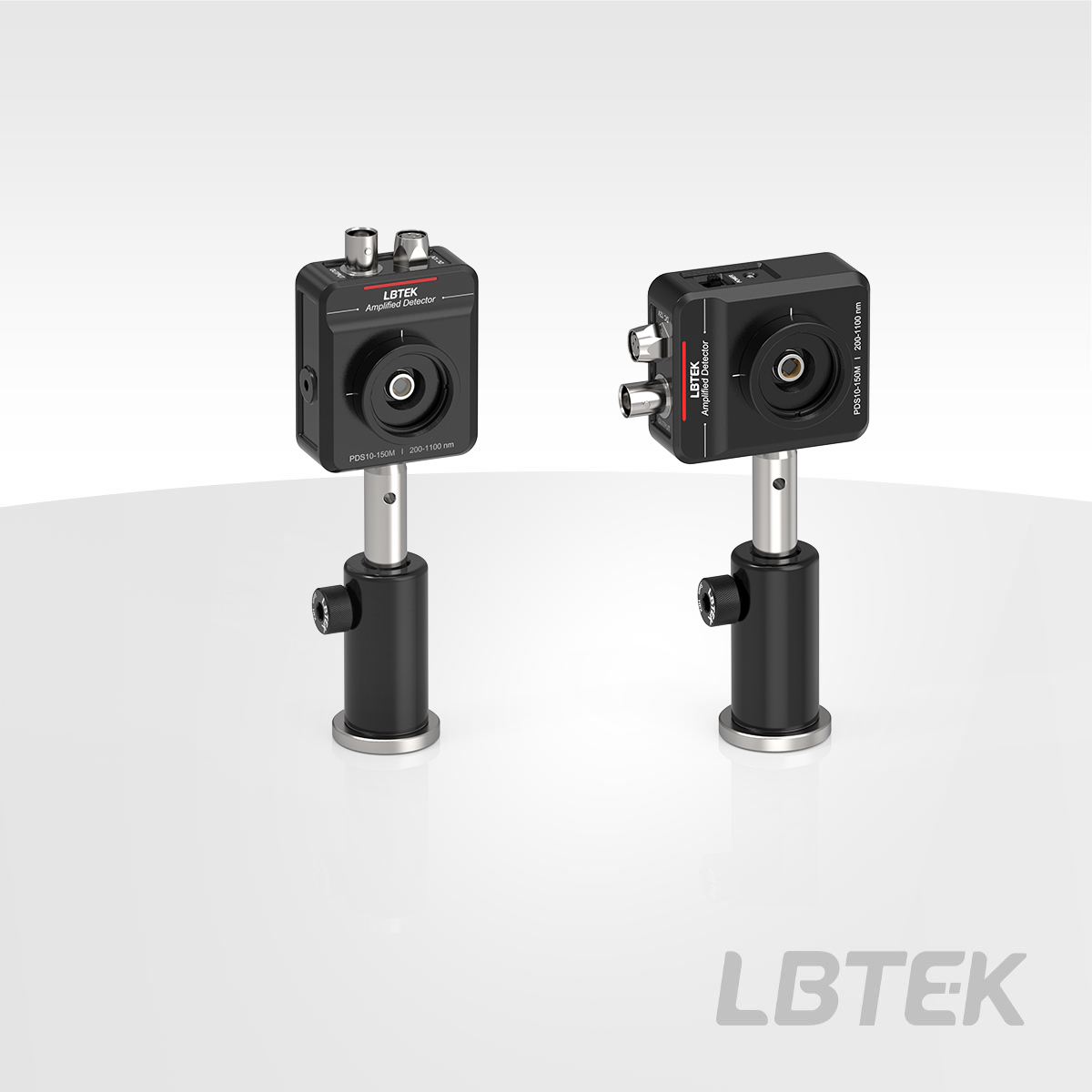

固定增益放大光电探测器安装方式

产品型号	光谱响应范围	带宽	上升时间	感光尺寸	单价	发货日期

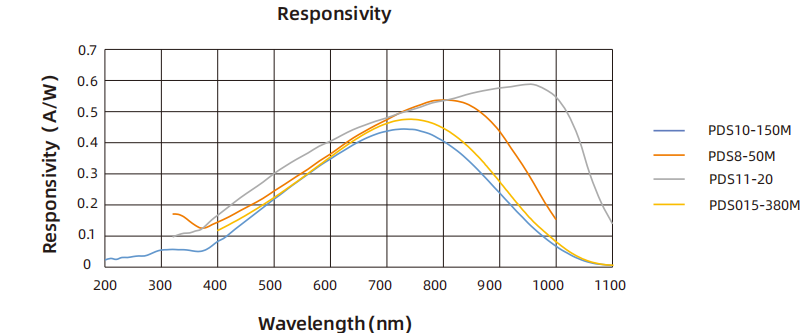

PDS10-150M 新品	200-1100 nm	DC-150 MHz	2.5 ns	Ø1.0 mm	￥2900	4周	加入购物车
PDS8-50M 新品	320-1000 nm	DC-50 MHz	8 ns	Ø0.8 mm	￥3900	4周	加入购物车
PDS11-20 新品	320-1000 nm	DC-20 Hz	22 ms	1.1 mm×1.1 mm	￥7450	4周	加入购物车
PDS015-380M 新品	400-1000 nm	DC-380 MHz	1 ns	Ø150 μm	￥8600	4周	加入购物车

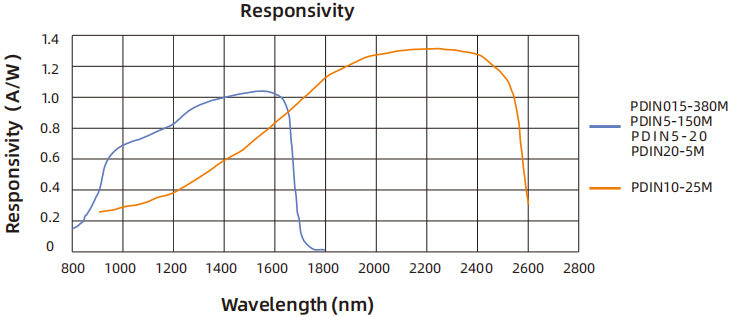

PDIN015-380M 新品	800-1700 nm	DC-380 MHz	1 ns	Ø75 μm	￥9300	4周	加入购物车
PDIN5-150M 新品	800-1700 nm	DC-150 MHz	2.5 ns	Ø0.5 mm	￥3750	4周	加入购物车
PDIN5-20 新品	800-1700 nm	DC-20 Hz	19 ms	Ø0.5 mm	￥8300	4周	加入购物车
PDIN20-5M 新品	800-1700 nm	DC-5 MHz	70 ns	Ø2.0 mm	￥5750	4周	加入购物车
PDIN10-25M 新品	900-2600 nm	DC-25 MHz	17 ns	Ø1.0 mm	￥4950	4周	加入购物车

产品型号	光谱响应范围	带宽	上升时间	感光尺寸	单价	发货日期
PDAS98-11M 新品	320-1100 nm	DC-11 MHz	37 ns	Ø9.8 mm	￥3200	联系客服	加入购物车
PDAS36-12M 新品	350-1100 nm	DC-12 MHz	12 ns	3.6 mm×3.6 mm	￥2900	联系客服	加入购物车
PDAS36UV-12M 新品	190-1100 nm	DC-12 MHz	0.5 μs	3.6 mm×3.6 mm	￥3500	4周	加入购物车
PDAS98UV-11M 新品	190-1100 nm	DC-11 MHz	3 μs	Ø9.8 mm	￥3750	联系客服	加入购物车
PDAIN10-13M 新品	900-1700 nm	DC-13 MHz	12 ns	Ø1.0 mm	￥3500	4周	加入购物车
PDAIN20-11M 新品	800-1700 nm	DC-11MHz	28 ns	Ø2.0 mm	￥4600	4周	加入购物车
PDAIN30-4M 新品	900-1700 nm	DC-4 MHz	120 ns	Ø3.0 mm	￥5800	4周	加入购物车
PDAIN10-13M26 新品	800-2600 nm	DC-13 MHz	25 ns	1 mm×1 mm	￥6600	4周	加入购物车
PDAIN10-13M22 新品	800-2200 nm	DC-13 MHz	35 ns	1 mm×1 mm	￥5800	4周	加入购物车
PDAIN20-13M22 新品	800-2200 nm	DC-13 MHz	200 ns	2 mm×2 mm	￥9200	4周	加入购物车
