产品说明
- 基片材料：ZnSe
- 工作波长：2.0 μm-16.0 μm
- OD：0.3、1.0、2.0、3.0
- 低功率应用
- 反射型中性密度衰减片
LBTEK 红外反射型中性密度滤光片采用ZnSe基底，该材料在红外波段具有高透过率和底吸收特性。通过精确控制其表面镍层的厚度与均匀性，实现滤光片在2.0-16.0 μm波段均衡衰减。滤光片的光密度 (OD) 在0.2-3.0范围内可选，尺寸包含Ø12.7 mm、Ø25.4 mm两种。LBTEK 滤光片可以安装在螺纹套筒上或同轴安装板上应用在同轴系统中，也可以安装于自由空间中。LBTEK 还可提供其他特殊尺寸、光密度值滤光片的定制服务，如有需求请联系技术支持。
示意图
产品属性
工作波长2.0 μm -16.0 μm
光学元件材质ZnSe
镀膜镍（单面）
通光孔径＞90%
厚度1.0 mm
表面光洁度（划痕/麻点）60/40
表面平整度λ
平行度＜3 arcmin
红外反射型中性密度滤光片，工作波长：2.0 μm-16.0 μm，已安装
- 基片材料：ZnSe
- 工作波长：2.0 μm-16.0 μm
- 预安装机械外壳，可拆卸
- 机械外壳：SM05-8A、SM1-8A

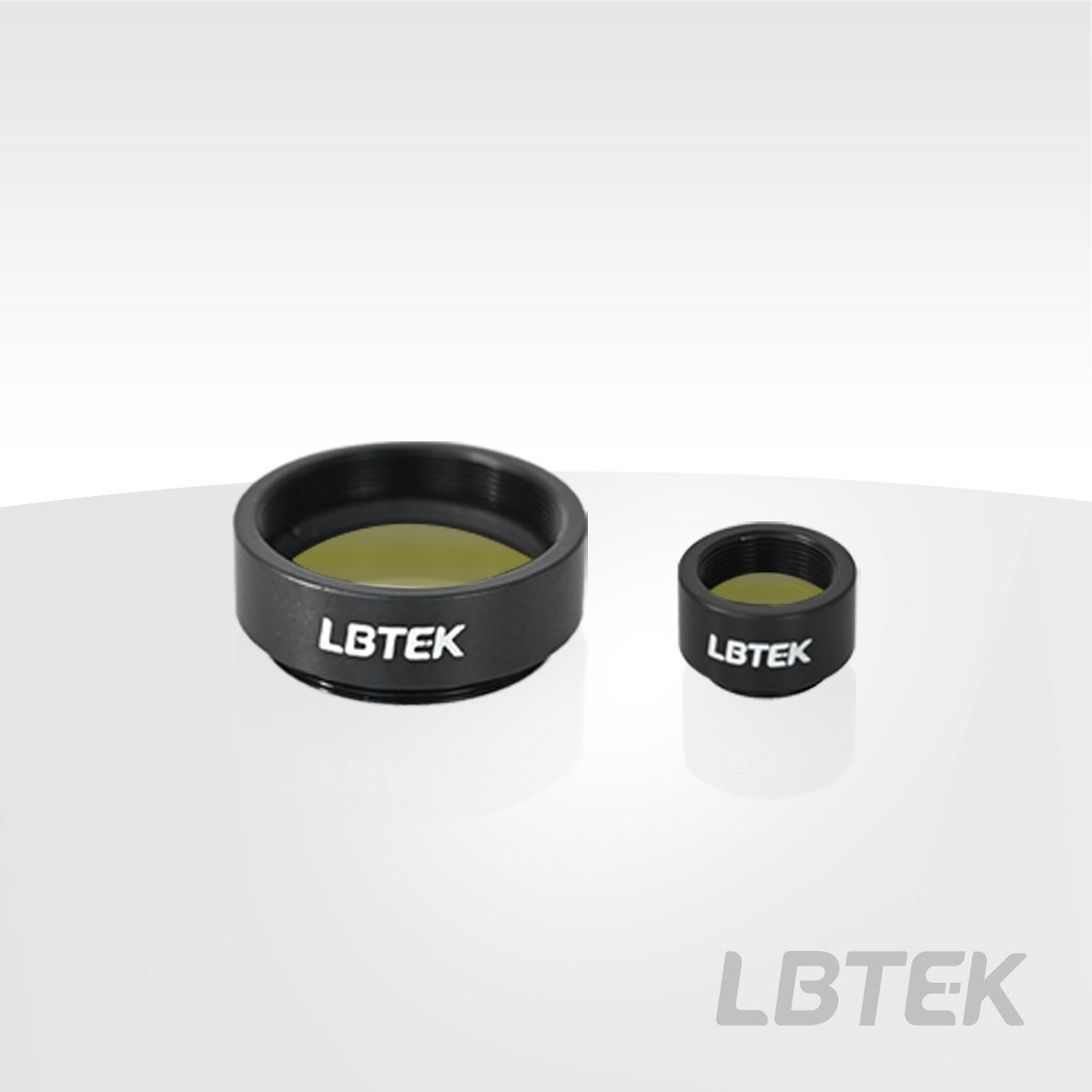

LBTEK带安装的红外反射型中性密度衰减片的光密度 (OD)范围为0.3-3.0，光学件尺寸为Ø12.7 mm和Ø25.4 mm。通过在ZnSe基底上镀镍（单面），从而实现在2.0-16.0 μm范围内有较为平稳的OD值曲线。为保证得到最佳的性能，建议入射光从镀镍膜的一侧入射。尽管属于反射型中性密度滤光片，镍膜仍会吸收部分入射光。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。MNDFR 系列反射型中性密度衰减片都预安装在可拆卸的标准透镜套筒中，表面刻有产品型号、工作波长和OD值等参数，方便用户快速识别。注：拿取时建议戴上指套或手套。

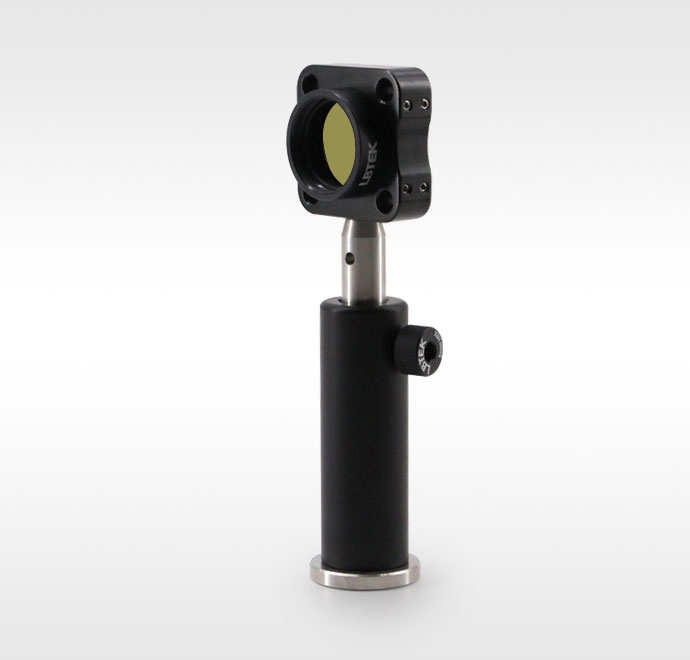

带安装圆形反射型中性密度滤光片通过SM1螺纹安装至其他适配机械件中
产品型号 | 直径 | OD | 光学元件材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| MNDFR10-30-IR | Ø25.4 mm | 3.0±5%@5 μm | ZnSe | ¥1,883.00 | 当天 | 加入购物车 | ||
| MNDFR10-20-IR | Ø25.4 mm | 2.0±5%@5 μm | ZnSe | ¥1,883.00 | 当天 | 加入购物车 | ||
| MNDFR10-10-IR | Ø25.4 mm | 1.0±5%@5 μm | ZnSe | ¥1,883.00 | 当天 | 加入购物车 | ||
| MNDFR10-03-IR | Ø25.4 mm | 0.3±5%@5 μm | ZnSe | ¥1,786.00 | 当天 | 加入购物车 | ||
| MNDFR05-30-IR | Ø12.7 mm | 3.0±5%@5 μm | ZnSe | ¥1,220.00 | 当天 | 加入购物车 | ||
| MNDFR05-20-IR | Ø12.7 mm | 2.0±5%@5 μm | ZnSe | ¥1,220.00 | 当天 | 加入购物车 | ||
| MNDFR05-10-IR | Ø12.7 mm | 1.0±5%@5 μm | ZnSe | ¥1,220.00 | 当天 | 加入购物车 | ||
| MNDFR05-03-IR | Ø12.7 mm | 0.3±5%@5 μm | ZnSe | ¥1,160.00 | 当天 | 加入购物车 |
红外反射型中性密度滤光片，工作波长：2.0 μm-16.0 μm，未安装
- 基片材料：ZnSe
- 工作波长：2.0 μm-16.0 μm
- 尺寸：12.7 mm、Ø25.4 mm
- 未安装
LBTEK 未安装的反射型中性密度滤光片的光密度 (OD)为0.3-3.0，尺寸为Ø12.7 mm和Ø25.4 mm。通过在ZnSe基底上镀镍（单面），从而实现在2.0 μm-16.0 μm范围内有平稳的OD值曲线。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。尽管属于反射型中性密度滤光片，但镍膜仍会吸收部分入射光。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。注：拿取时建议戴上指套或手套。

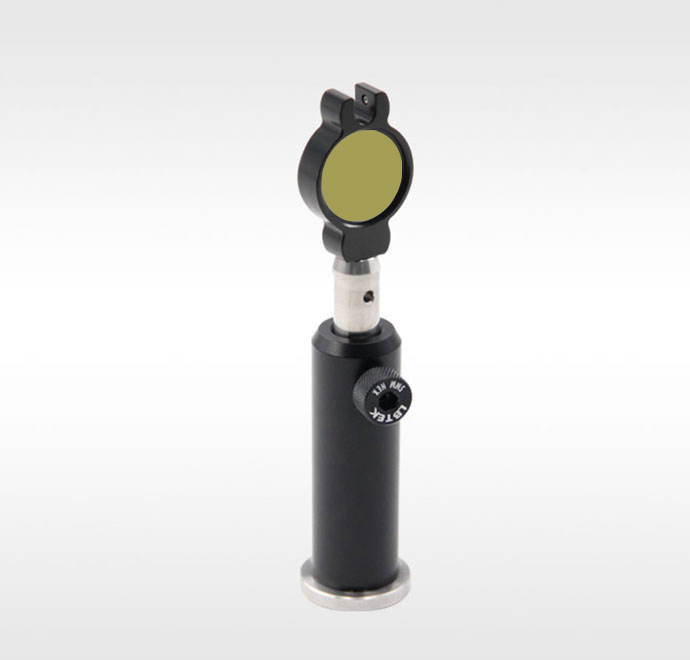

未安装圆形反射型中性密度滤光片安装于固定式透镜安装架
产品型号 | 直径 | OD | 光学元件材质 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| NDFR10-30-IR | Ø25.4 mm | 3.0±5%@5 μm | ZnSe | ¥1,765.00 | 当天 | 加入购物车 | ||
| NDFR10-20-IR | Ø25.4 mm | 2.0±5%@5 μm | ZnSe | ¥1,765.00 | 当天 | 加入购物车 | ||
| NDFR10-10-IR | Ø25.4 mm | 1.0±5%@5 μm | ZnSe | ¥1,765.00 | 当天 | 加入购物车 | ||
| NDFR10-03-IR | Ø25.4 mm | 0.3±5%@5 μm | ZnSe | ¥1,668.00 | 当天 | 加入购物车 | ||
| NDFR05-30-IR | Ø12.7 mm | 3.0±5%@5 μm | ZnSe | ¥1,145.00 | 当天 | 加入购物车 | ||
| NDFR05-20-IR | Ø12.7 mm | 2.0±5%@5 μm | ZnSe | ¥1,145.00 | 当天 | 加入购物车 | ||
| NDFR05-10-IR | Ø12.7 mm | 1.0±5%@5 μm | ZnSe | ¥1,145.00 | 当天 | 加入购物车 | ||
| NDFR05-03-IR | Ø12.7 mm | 0.3±5%@5 μm | ZnSe | ¥1,085.00 | 当天 | 加入购物车 |
