产品说明
- 光学元件材质：红外熔融石英
- 工作波长：0.9 μm-2.6 μm
- 用途：分光、合束
LBTEK红外非偏振平板分束器采用红外熔融石英基底，通过在其表面镀制红外宽带介质分光膜实现分光功能。当光束以45度角入射到分光膜时，可实现50:50的高效分束。同时，红外熔融石英基底的背面还镀有增透膜，能有效减少反射，避免鬼像现象的出现。圆形红外平板分束器设计有30′的楔角，能进一步降低重影和干涉效应。LBTEK红外非偏振平板分束器提供多种规格，包括Ø12.7 mm、Ø25.4 mm、50.8 mm。LBTEK还提供其他材质、尺寸和膜系的平板分束镜的定制服务，如有需求，请联系技术支持。

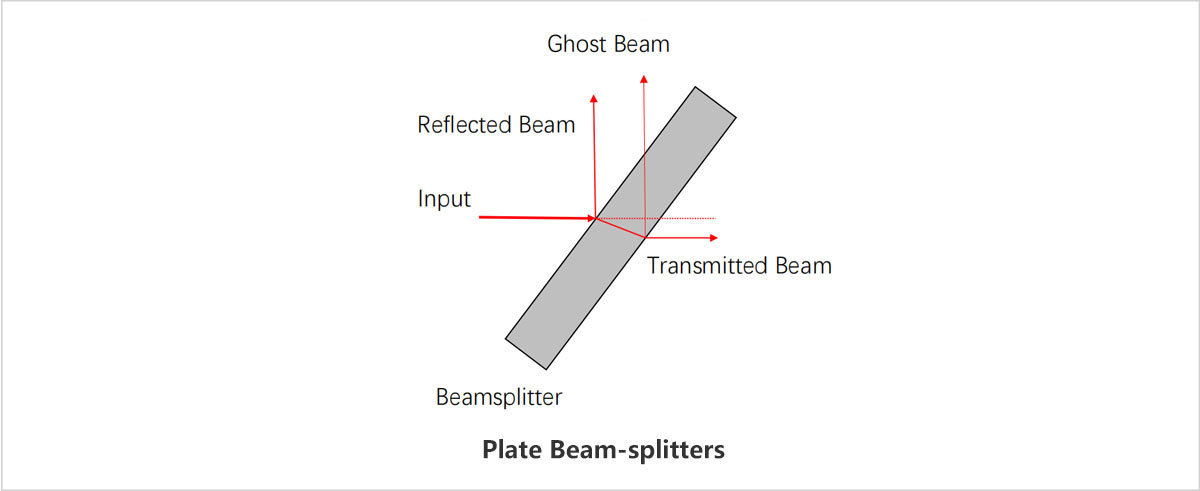

示意图
近红外非偏振平板分束镜，红外熔融石英，0.9 μm-2.6 μm
- 光学材质：红外熔融石英
- 工作波长：0.9 μm-2.6 μm
- 分光比（R:T）：50:50

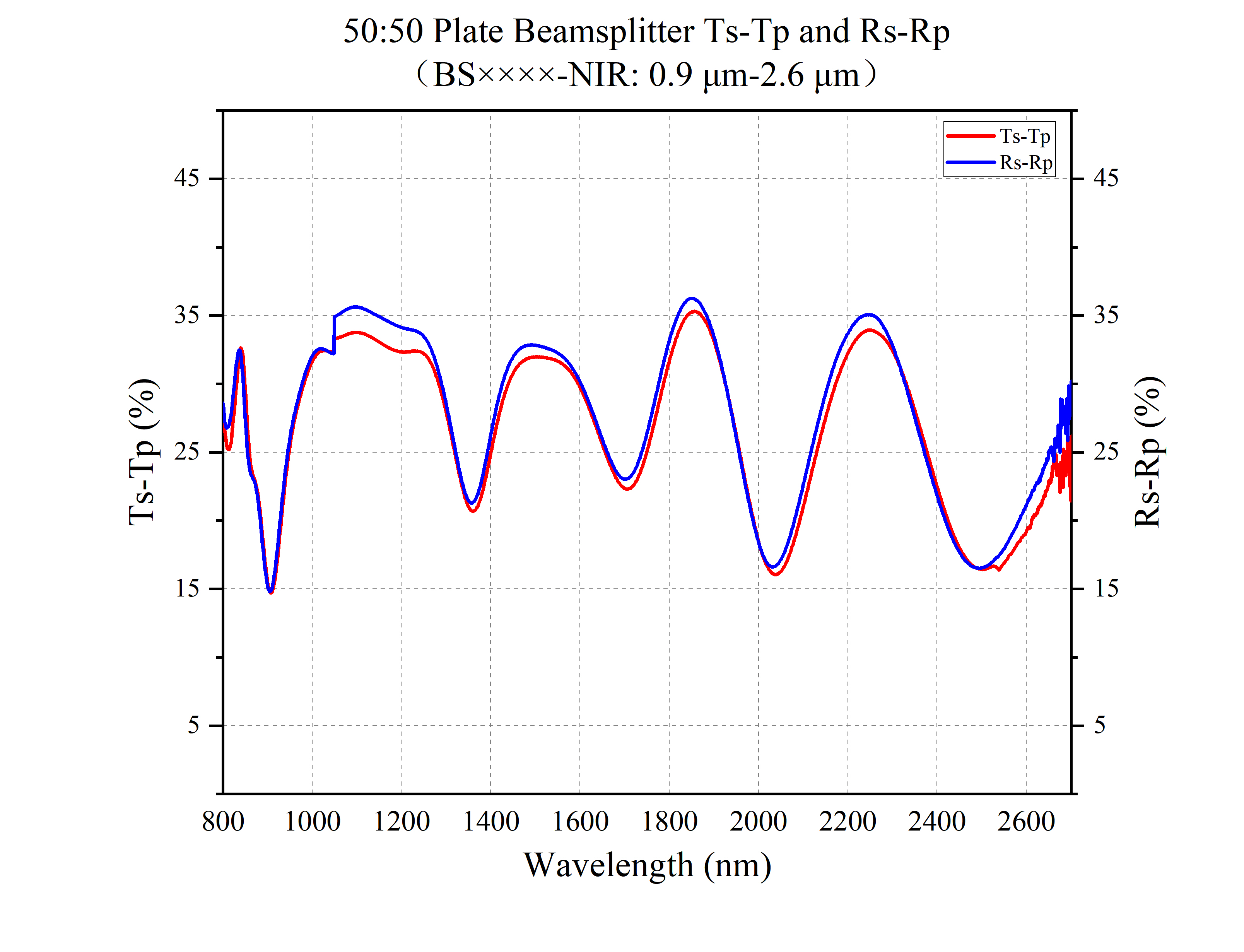

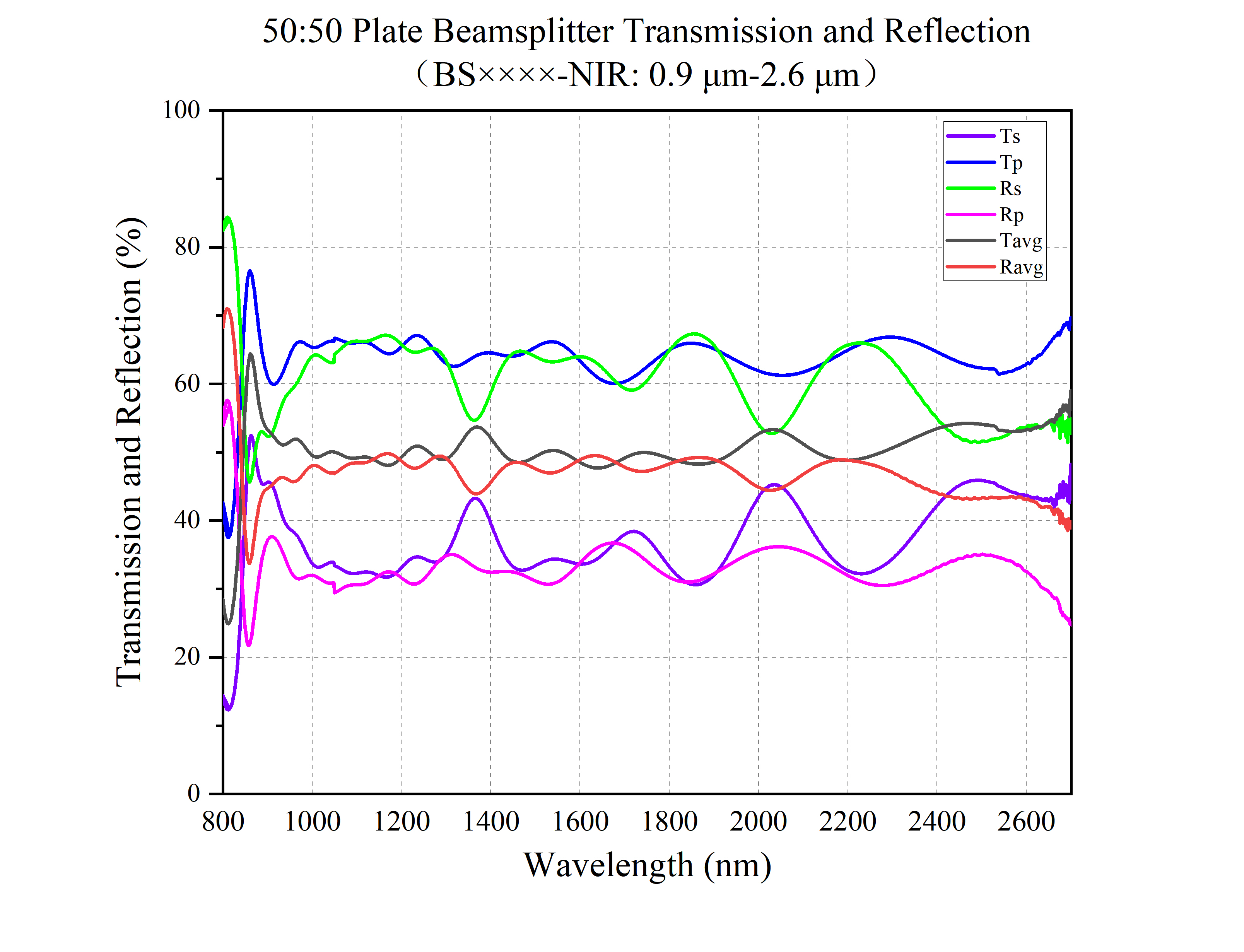

LBTEK的近红外非偏振平板分束器采用红外熔融石英为基底材料，通过在其表面镀制近红外宽带介质分光膜实现分光功能。产品侧面箭头指向镀有分光膜面，当光束以45度角入射到分光膜时，可实现50:50的高效分束。产品背面还镀有增透膜，能有效减少反射，避免鬼像现象的出现。同时，针对圆形近红外平板分束器设计有30′的楔角，能够进一步降低重影和干涉效应。分光比精度对入射光偏振态敏感，具体参考曲线页面。

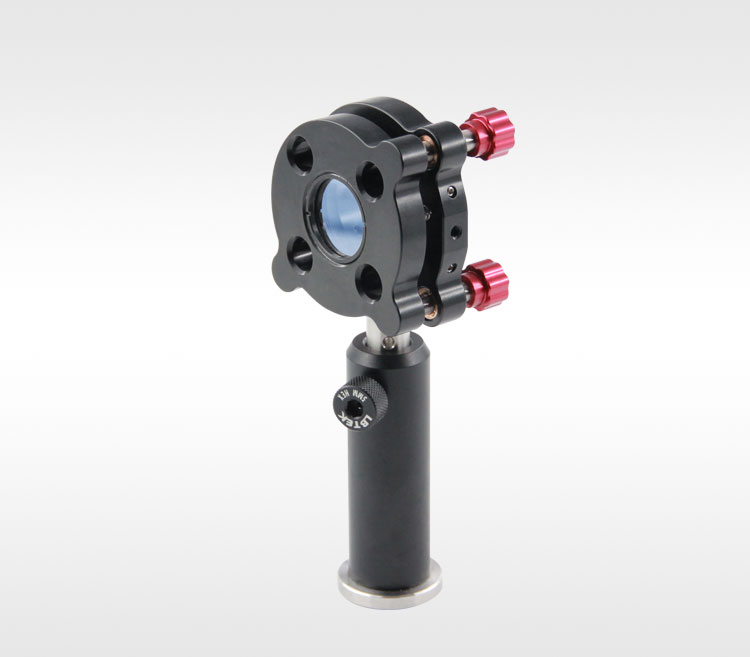

LBTEK 平板分束镜安装于镜架
产品型号 | 工作波长 | 分光比(R:T) | 尺寸 | 厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| BS2255-NIR | 0.9 μm-2.6 μm | 50:50 | Ø50.8 mm | 8.0 mm | ¥2,183.00 | 当天 | 加入购物车 | ||
| BS2155-NIR | 0.9 μm-2.6 μm | 50:50 | Ø25.4 mm | 5.0 mm | ¥2,160.00 | 当天 | 加入购物车 | ||
| BS2055-NIR | 0.9 μm-2.6 μm | 50:50 | Ø12.7 mm | 3.0 mm | ¥1,920.00 | 当天 | 加入购物车 |
