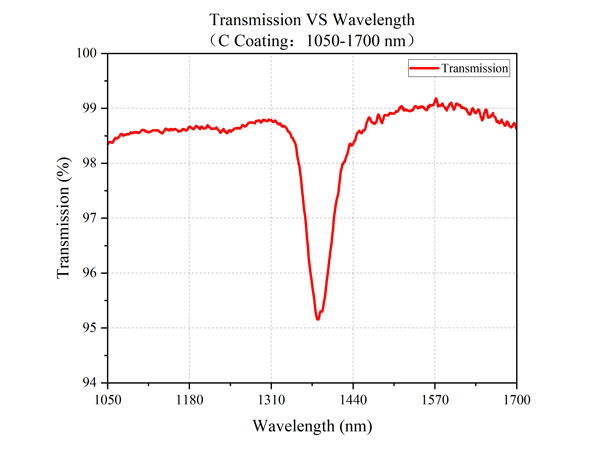

曲线
组装
技术说明
应用案例
反馈
产品说明
- 光学材质：紫外熔融石英
- 工作波长：1050 nm-1700 nm
- 用途：成像、扩束或缩束

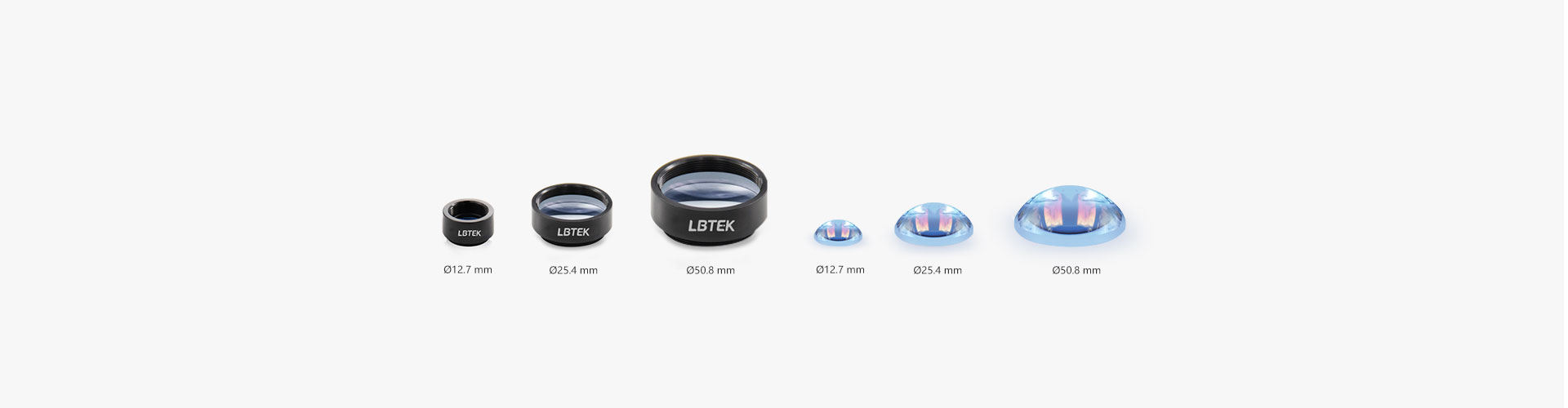

LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。 LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 提供未安装和带安装的平凸透镜，工作波段 1050 nm-1700 nm，元件直径有12.7 mm、25.4 mm和50.8 mm三种可选。带安装的透镜预安装于标准透镜套筒中，套筒表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。另外，LBTEK 支持参数规格的灵活定制，以方便用户在不同应用场景下的多样化需求，详情请咨询LBTEK 技术支持。
示意图
产品属性
光学元件材质紫外熔融石英
平面平整度（@633 nm）λ/2
曲面局部光圈0.5
偏心度≤3 arcmin
表面光洁度（刮痕/麻点）40/20
设计波长587.6 nm
平凸透镜，UVFS，增透膜：1050 nm-1700 nm，带安装
- 基片材质：UVFS
- 工作波长：1050 nm-1700 nm
- 用途：成像、准直、扩束
- 预安装机械外壳
LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 带安装的透镜预安装于标准透镜套筒中，套筒表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
LBTEK 透镜常安装于固定式透镜安装架
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCX20821-C | 50.8 mm | 501.8 mm | ¥1,800.00 | 当天 | 加入购物车 | ||
| MCX20819-C | 50.8 mm | 301.1 mm | ¥1,820.00 | 当天 | 加入购物车 | ||
| MCX20817-C | 50.8 mm | 200.7 mm | ¥1,820.00 | 当天 | 加入购物车 | ||
| MCX20815-C | 50.8 mm | 150.5 mm | ¥1,820.00 | 当天 | 加入购物车 | ||
| MCX20813-C | 50.8 mm | 100.3 mm | ¥1,820.00 | 当天 | 加入购物车 | ||
| MCX20811-C | 50.8 mm | 60.2 mm | ¥2,200.00 | 当天 | 加入购物车 | ||
| MCX20621-C | 25.4 mm | 501.8 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20619-C | 25.4 mm | 301.1 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20618-C | 25.4 mm | 250.9 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20617-C | 25.4 mm | 200.7 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20616-C | 25.4 mm | 175.6 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20615-C | 25.4 mm | 150.5 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20613-C | 25.4 mm | 100.3 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20612-C | 25.4 mm | 75.3 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20610-C | 25.4 mm | 50.2 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20609-C | 25.4 mm | 40.1 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20608-C | 25.4 mm | 35.1 mm | ¥878.00 | 当天 | 加入购物车 | ||
| MCX20313-C | 12.7 mm | 100.4 mm | ¥807.00 | 当天 | 加入购物车 | ||
| MCX20312-C | 12.7 mm | 75.3 mm | ¥807.00 | 当天 | 加入购物车 | ||
| MCX20310-C | 12.7 mm | 50.2 mm | ¥830.00 | 当天 | 加入购物车 | ||
| MCX20309-C | 12.7 mm | 40.1 mm | ¥830.00 | 当天 | 加入购物车 | ||
| MCX20307-C | 12.7 mm | 30.1 mm | ¥830.00 | 当天 | 加入购物车 | ||
| MCX20304-C | 12.7 mm | 20.1 mm | ¥830.00 | 当天 | 加入购物车 | ||
| MCX20614-C 新品 | 25.4 mm | 125.4 mm | ¥878.00 | 当天 | 加入购物车 |

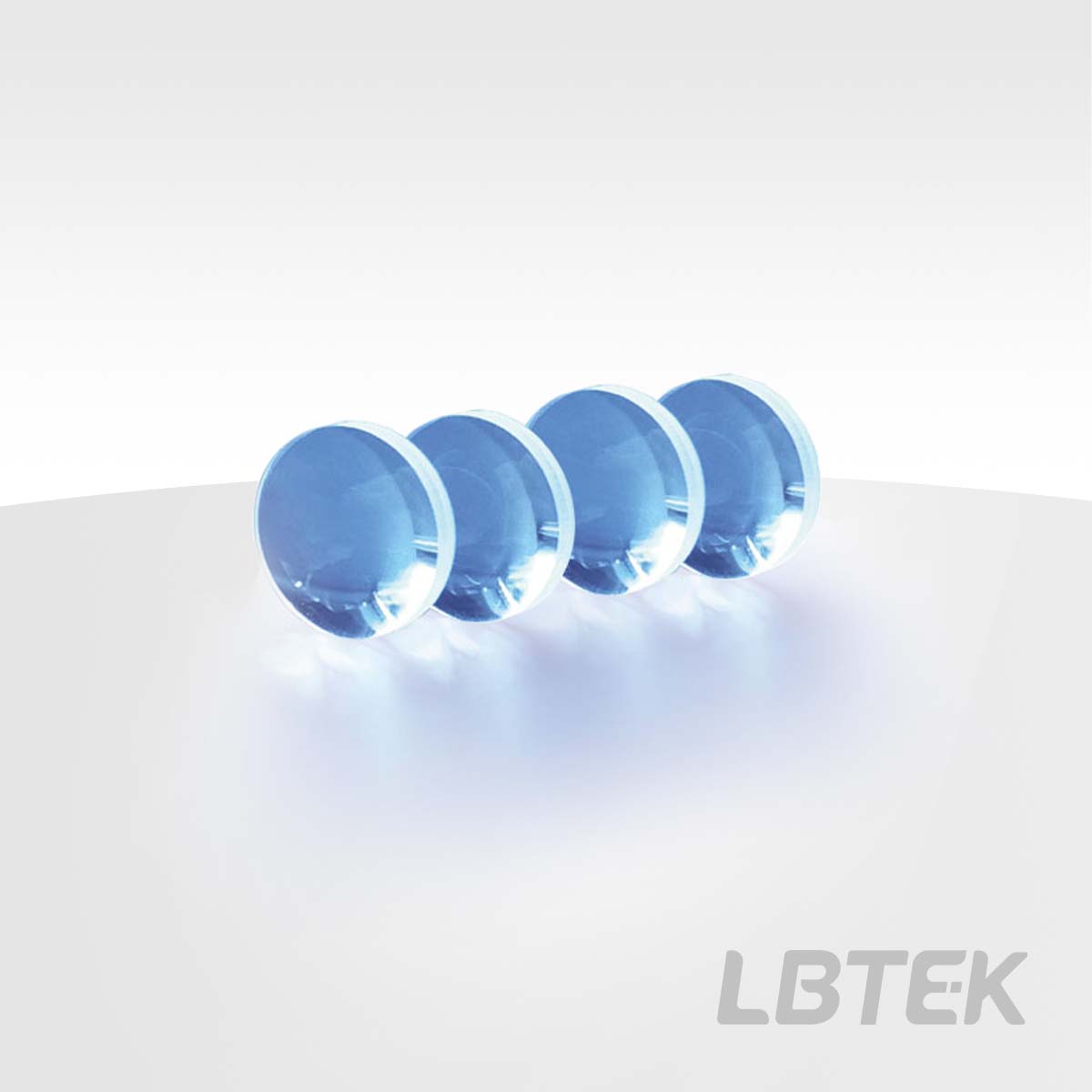

平凸透镜，UVFS，增透膜：1050 nm-1700 nm，未安装
- 基片材质：UVFS
- 工作波长：1050 nm-1700 nm
- 用途：成像、准直、扩束
LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 未安装透镜均可安装于LBTEK 标准透镜套筒、固定式透镜镜架以及各类同轴安装板上，客户可针对不同应用场景选择最佳安装方式。

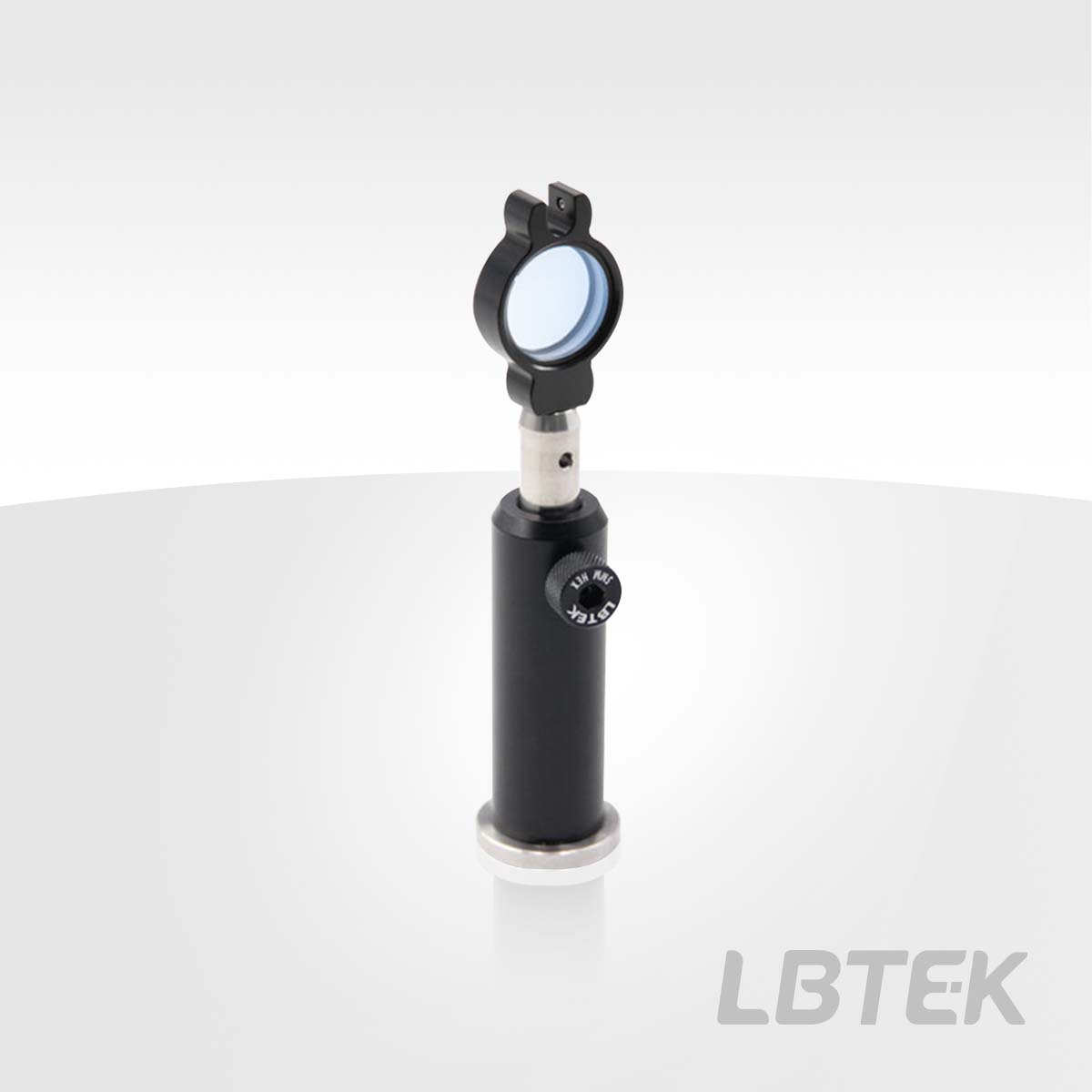

LBTEK 透镜常安装于固定式透镜安装架
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CX20821-C | 50.8 mm | 501.8 mm | ¥1,675.00 | 当天 | 加入购物车 | ||
| CX20819-C | 50.8 mm | 301.1 mm | ¥1,695.00 | 当天 | 加入购物车 | ||
| CX20817-C | 50.8 mm | 200.7 mm | ¥1,695.00 | 当天 | 加入购物车 | ||
| CX20815-C | 50.8 mm | 150.5 mm | ¥1,695.00 | 当天 | 加入购物车 | ||
| CX20813-C | 50.8 mm | 100.3 mm | ¥1,695.00 | 当天 | 加入购物车 | ||
| CX20811-C | 50.8 mm | 60.2 mm | ¥2,076.00 | 当天 | 加入购物车 | ||
| CX20621-C | 25.4 mm | 501.8 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20619-C | 25.4 mm | 301.1 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20618-C | 25.4 mm | 250.9 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20617-C | 25.4 mm | 200.7 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20616-C | 25.4 mm | 175.6 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20615-C | 25.4 mm | 150.5 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20613-C | 25.4 mm | 100.3 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20612-C | 25.4 mm | 75.3 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20610-C | 25.4 mm | 50.2 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20609-C | 25.4 mm | 40.1 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20608-C | 25.4 mm | 35.1 mm | ¥792.00 | 当天 | 加入购物车 | ||
| CX20313-C | 12.7 mm | 100.4 mm | ¥732.00 | 当天 | 加入购物车 | ||
| CX20312-C | 12.7 mm | 75.3 mm | ¥732.00 | 当天 | 加入购物车 | ||
| CX20310-C | 12.7 mm | 50.2 mm | ¥754.00 | 当天 | 加入购物车 | ||
| CX20309-C | 12.7 mm | 40.1 mm | ¥754.00 | 当天 | 加入购物车 | ||
| CX20307-C | 12.7 mm | 30.1 mm | ¥754.00 | 当天 | 加入购物车 | ||
| CX20304-C | 12.7 mm | 20.1 mm | ¥754.00 | 当天 | 加入购物车 | ||
| CX20614-C 新品 | 25.4 mm | 125.4 mm | ¥792.00 | 当天 | 加入购物车 |
