平凸圆形柱面透镜,UVFS,增透膜:350 nm-700 nm
麓邦商城 产品中心 光学元件 平凸圆形柱面透镜,UVFS,增透膜:350 nm-700 nm
参数规格
曲线
技术说明
组装
反馈
产品说明
  • 光学材质:UVFS
  • 工作波长:350 nm-700 nm(增透膜)
  • 圆形几何构造,已安装机械外壳
  • 用途:成像、单方向光束准直、光束整形

LBTEK 平凸圆形柱面透镜一面平面,一面凸圆柱面,具有正焦距。不同于球面透镜,柱透镜只在一个方向上对光束起作用。柱透镜一般用于光束整形,典型应用包括双柱透镜组准直和圆化激光二极管输出光束。为减少球差,平凸圆形柱面透镜用于将准直光束聚焦成线时,光束应入射到透镜曲面上;准直线光源时,光束应入射到透镜平面上。LBTEK选择使用UVFS制作的透镜,多用于紫外光到近红外应用领域。 LBTEK 提供未镀膜平凸圆形柱面透镜和245 nm-400 nm、350 nm-700 nm两种带增透膜平凸圆形柱面透镜。我们的透镜均精细加工,严格管控质量,保证以合理的价格为用户提供高质量的透镜产品。

示意图/演示视频

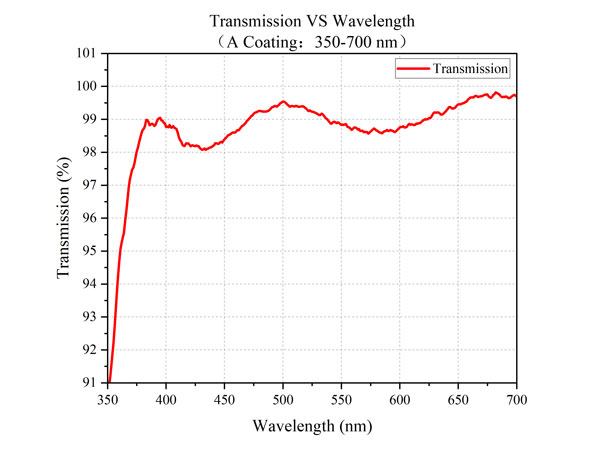

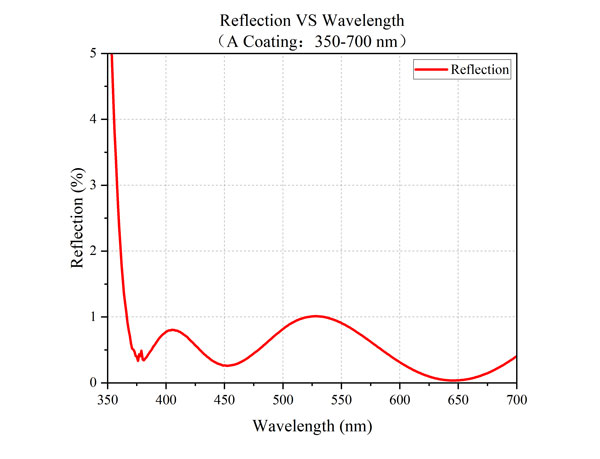

注:上述反射率及透过率曲线仅为参考值,不同产品型号及不同镀膜批次之间存在差异。

平凸圆形柱面透镜



一、定义

平凸圆形柱面透镜一面平面,一面圆柱面,具有正焦距。不同于球面透镜,柱透镜只在一个方向上对光束起作用。

图1 平凸圆形柱面透镜光路参数示意图

二、特点

1、单方向光束准直、光束整形;

2、点光源通过柱面透镜转换为线光源;

3、只对一个方向上的入射光有作用。

三、说明

1、柱面透镜用于那些需要在一维方向对点光源整形的应用。典型应用的是利用单个柱面透镜将准直的激光束转换为线光束。一对柱面透镜可以用来对图像进行整形。为了最小化球差,当对光束进行汇聚或发散时,应将透镜的曲面朝向光源。

2、柱面透镜优势在于价格相对较低,且型号齐全方便选择;相比于普通柱面透镜,圆形柱面透镜更方便于安装调节。

四、增透膜

增透膜是采用硬质耐热氧化物制备的光学薄膜,基于干涉相消原理实现特定波长范围的最小反射率。其光学厚度需为设计波长的1/4奇数倍(λ/4N,N为奇数),使界面反射光产生半波路径差从而实现相位抵消。LBTEK标准增透膜采用氟化镁(MgF₂)材料,具有低折射率特性(n=1.38),适用于可见近红外光波段;同时提供定制化镀膜方案以满足特殊光谱需求。

五、透镜选择

选择合适的透镜形状是减少光学像差的关键。一般情况下,当共轭比大于5:1或接近无限共轭(准直的光在镜头的一端),平凸/凹透镜或消色差胶合透镜将会是更好的选择。当有限共轭比在5:1到1:5之间时,双凸/凹透镜的使用效果会更理想。

表1 不同透镜形状的效果对比

共轭比 平凸 双凸 消色差 平凸柱面 平凹 双凹 平凹柱面
infinite Better Good Best Better Better Good Better
10:1 Better Good Best Better Better Good Better
5:1 Good Best Good Good Good Best Good
1:5 Good Best Good Good Good Best Good

六、材料选择

1、光学玻璃材料选型是系统设计的关键技术环节,需综合评估折射率(nd)与阿贝数(vd)参数组合。不同玻璃材料的透射特性与化学耐候性、热稳定性及机械强度存在显著差异,常用玻璃材料的特性详见表2。

表2 常用玻璃材料特性

材料 N-BK7 UVFS CAF2 N-SF11
折射率(nd) 1.517 1.458 1.428 1.785
阿贝数(vd) 64.17 67.82 95.31 25.68
工作波长 350 nm-2.0 μm 185 nm-2.1 μm 180 nm-8.0 μm 420 nm-2.3 μm
密度 2.51 g/cm3 2.203 g/cm3 3.18 g/cm3 3.2 g/cm3
硬度系数 520 kg/mm2 461 kg/mm2 158.3 kg/mm2 615 kg/mm2
杨氏模量 82 GPa 73.6 GPa 75.8 GPa 92 GPa
泊松系数 0.206 0.17 0.26 0.257
热膨胀系数 7.1×10-6/℃ 0.55×10-6/℃ 18.85×10-6/℃ 8.5×10-6/℃
热容量 0.858 J/(g.K) 0.736 J/(g.K) 0.854 J/(g.K) 0.710 J/(g.K)
熔点 550 ℃ 1585 ℃ 1418 ℃ 592 ℃

2、LBTEK 各透镜标准品可提供的玻璃材料见下表3,除下表所示外,LBTEK 还提供不同材质、尺寸以及膜系的产品定制服务,如有特殊需求请联系LBTEK技术支持。

表3 LBTEK 透镜标准品可提供的材料

透镜类型 N-BK7 UVFS CAF2 N-SF11
平凸透镜
双凸透镜
平凹透镜
双凹透镜
消色差胶合透镜
柱面透镜
弯月透镜
圆形柱面透镜安装方式
固定式透镜镜架安装 同轴安装板安装 透镜套筒安装

① 固定式透镜镜架FLF1(带卡环)×1

② Ø25.4 mm圆形柱面透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1

① 30 mm同轴安装板OPM-12.5A(带卡环)×1

② Ø25.4 mm圆形柱面透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1

① Ø25.4 mm透镜套筒SM1-12.5A(带卡环)×1

② Ø25.4 mm圆形柱面透镜 ×1

③ 卡环SM1R ×1

④ 卡环扳手OWR-1A ×1

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
平凸圆形柱面透镜,UVFS,增透膜:350 nm-700 nm
  • 元件材质:UVFS
  • 圆形几何构造,已安装机械外壳
  • 工作波长:350 nm-700 nm(增透膜)

LBTEK 平凸圆形柱面透镜非常适合用于一维放大应用,不同于球面透镜,柱透镜只在一个方向上对光束起作用。典型应用包括双柱透镜组准直和圆化激光二极管输出光束。不同于普通平凸透镜的是平凸圆形柱面透镜被安装于直径25.4mm的氧化发黑铝合金卡环中,可以方便地配合标准SM1透镜套筒或者25.4 mm透镜镜架一起使用。

LBTEK 透镜常安装于固定式透镜安装架

产品型号 直径 焦距 单价 对比 发货日期
CY207R-F100-A 新品 25.4 mm 100.0 mm ¥1608
7周
加入购物车
CY207R-F125-A 新品 25.4 mm 125.0 mm ¥1608
7周
加入购物车
CY207R-F175-A 新品 25.4 mm 175.0 mm ¥1608
7周
加入购物车
CY207R-F300-A 新品 25.4 mm 300.0 mm ¥1608
7周
加入购物车
CY207R-F150-A 新品 25.4 mm 150.0 mm ¥1608
7周
加入购物车
×
