产品说明
- 材质：6061-T6 铝合金
- 厚度：4 mm、9 mm和12.5 mm可选
- 兼容30 mm同轴系统
LBTEK 提供多种规格同轴安装板，适用于安装Ø25.4 mm的光学元件、透镜套筒或者平行LED光源。提供矩形和圆形两种形状可选，圆形可安装在带SM2内螺纹或者直径50.8 mm光壁孔机械件中，中心均为SM1螺纹贯穿。矩形可直接装入同轴系统中，有4 mm、9 mm、12.5 mm三种厚度可选，中心带SM05、SM1和RMS螺纹或直径25.4 mm、30.5 mm和32 mm光壁孔可选择。所有同轴板均带4个同轴杆通孔兼容30 mm同轴系统，可沿着同轴杆自由滑动，每个通孔侧面带M3或M4锁紧螺钉，可用1.5 mm或2 mm六角扳手紧固。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
接杆安装螺纹孔M4

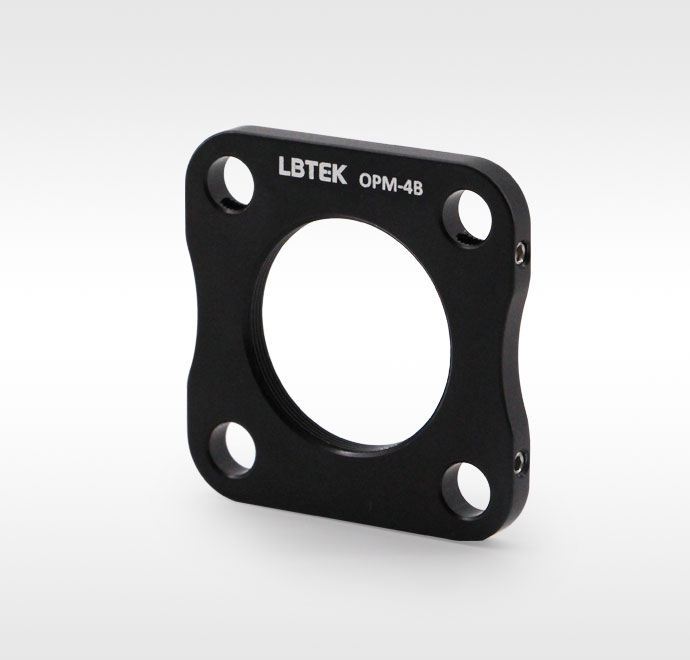

30 mm薄型同轴板，厚度4 mm，安装SM1透镜套筒
- 材质：6061-T6铝合金
- SM1螺纹贯穿孔
- 厚度4 mm
- 不可安装于接杆上
LBTEK提供的OPM-4B采用更薄的设计，厚度仅4 mm，使光学系统更紧凑。中心带有SM1螺纹孔，可拓展其他带SM1螺纹的机械件，如光纤法兰等。4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
通过光纤法兰安装光纤
产品型号 | 厚度 | 中心螺纹孔规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPM-4B | 4 mm | SM1(1.035"-40) | ¥149.00 | 当天 | 加入购物车 |

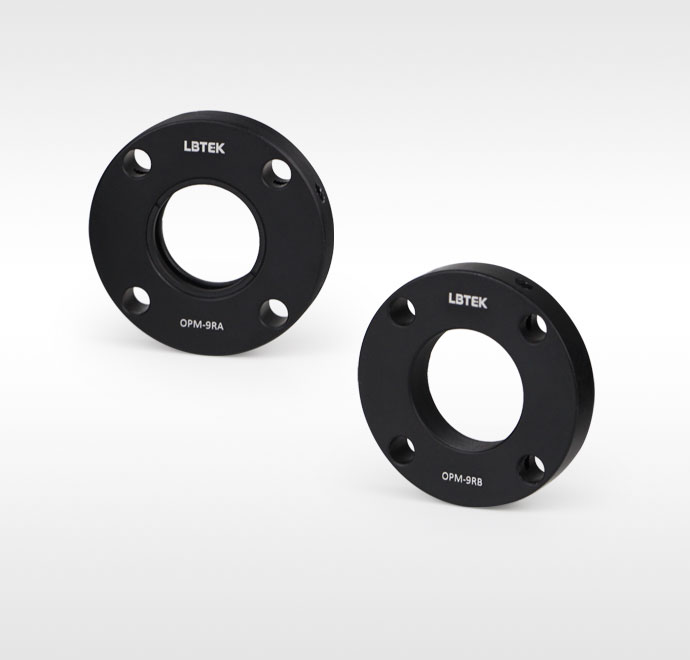

30 mm同轴安装板，圆形，厚度9 mm，安装直径25.4 mm光学元件
- 材质：6061-T6铝合金
- SM1贯穿内螺纹
- 厚度9 mm
LBTEK 30 mm圆形同轴安装板，厚度9 mm，带SM1螺纹贯穿孔，适用安装直径25.4 mm光学元件。外部尺寸为SM2螺纹和直径50.8 mm光壁两种类型，可用于安装于SM2内螺纹机械件或者直径50.8 mm光壁内孔机械件。 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。

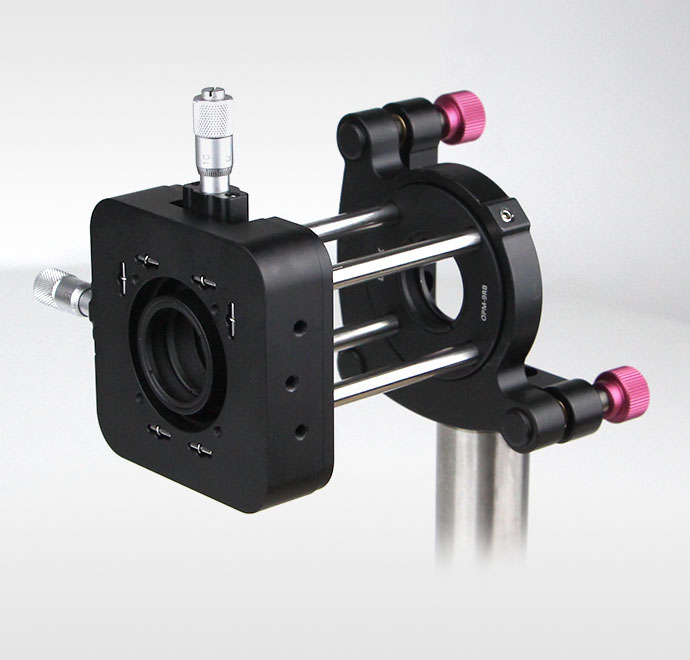

30 mm圆形同轴板安装于2英寸镜架上
产品型号 | 适用光学元件直径 | 厚度 | 外部尺寸规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OPM-9RB | Ø25.4 mm | 9 mm | Ø50.8 mm光壁 | ¥225.00 | 当天 | 加入购物车 | ||
| OPM-9RA | Ø25.4 mm | 9 mm | SM2螺纹 | ¥227.00 | 当天 | 加入购物车 |
30 mm同轴光源夹持板，厚度12.5 mm，夹持直径Ø32 mm
- 厚度：12.5 mm
- 材质：6061-T6铝合金
- 适用于夹持Ø32 mm元件
- LED平行光源
LBTEK 30 mm同轴光源安装板内部为光壁孔，适用于安装Ø32 mmLED平行光源。所用同轴安装板带有4个兼容30 mm同轴系统的通孔，同轴板可沿着同轴杆自由滑动，并由侧面所带M4凹端紧定螺钉锁紧，光源由同轴板顶部M4胶头螺钉锁紧，可用2 mm六角扳手紧固，底部有M4安装孔位。附送两个凹端紧定螺钉，一个胶头螺钉，一个2 mm六角扳手。
30 mm同轴安装板安装LED光源
产品型号 | 厚度 | 夹持直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPM-12.5C | 12.5 mm | Ø32 mm | ¥116.00 | 当天 | 加入购物车 |
30 mm同轴安装板，厚度9 mm，安装直径25.4 mm光学元件
- 材质：6061-T6 铝合金
- 附带2个SM1R卡环
- 厚度9 mm
- 安装最大厚度5 mm光学元件

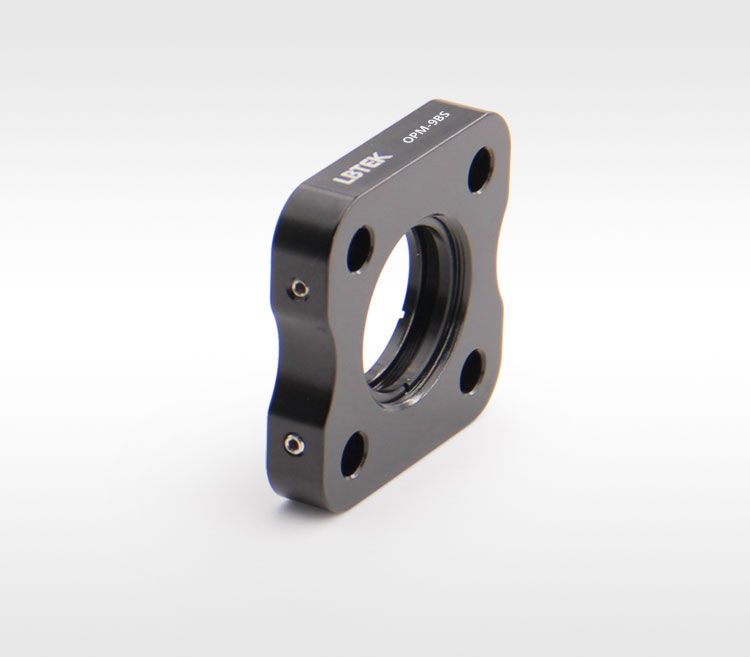

LBTEK 30 mm同轴安装板适用安装Ø25.4 mm光学元件，厚度9 mm的OPM-9BS带SM1螺纹贯穿孔，附带2个SM1R固定卡环。底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。

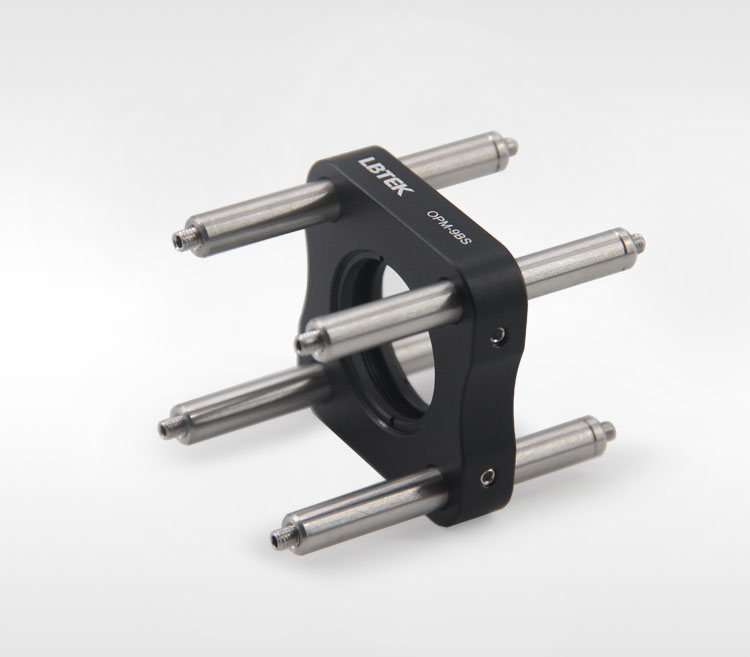

30 mm同轴安装板安装方式
产品型号 | 适用光学元件直径 | 厚度 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OPM-9BS | Ø25.4 mm | 9 mm | 5 mm | ¥137.00 | 当天 | 加入购物车 |
30 mm同轴安装板，厚度9 mm，安装SM1透镜套筒
- 材质：6061-T6 铝合金
- 厚度9 mm
- 安装SM1透镜套筒
LBTEK 30 mm同轴安装板OPM-9C厚度9 mm，光壁孔适用安装透镜套筒，底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。
30 mm同轴安装板安装透镜套筒
产品型号 | 厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| OPM-9C | 9 mm | ¥120.00 | 当天 | 加入购物车 |
30 mm同轴安装板，厚度9 mm，安装直径12.7 mm光学元件
- 材质：6061-T6 铝合金
- 附带2个SM05R卡环
- 厚度9 mm
- 安装最大厚度5.6 mm光学元件

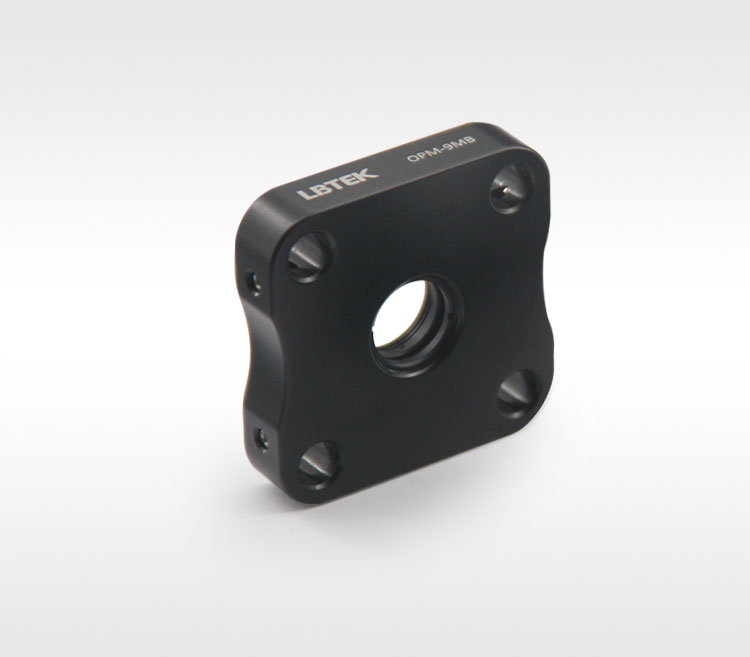

LBTEK 30 mm同轴安装板OPM-9MB厚度9 mm，带SM05螺纹贯穿孔，附带2个SM05R固定卡环，适用安装Ø12.7 mm光学元件。底部带M4螺纹孔，用于连接接杆，4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。

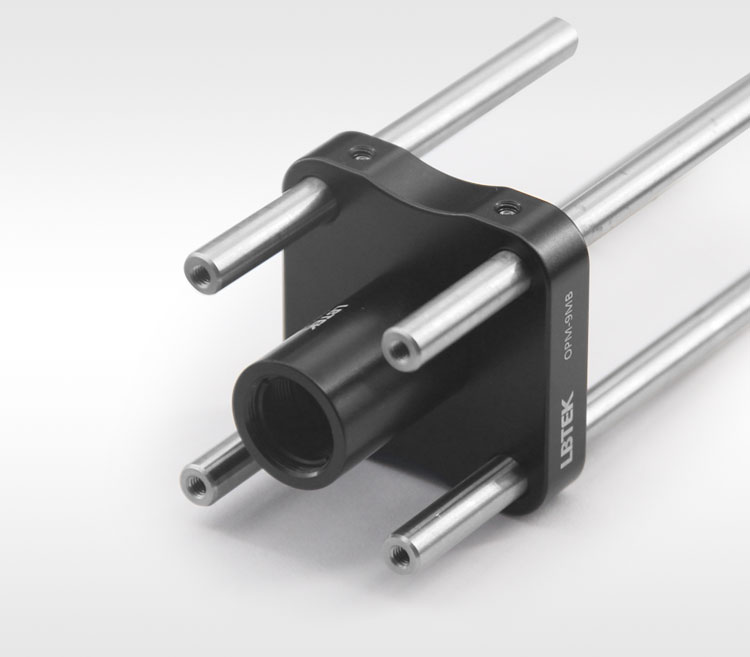

30 mm同轴板安装方式
产品型号 | 适用光学元件直径 | 厚度 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OPM-9MB | Ø12.7 mm | 9 mm | 5.6 mm | ¥145.00 | 当天 | 加入购物车 |
30 mm同轴安装板，厚度12.5 mm，安装直径25.4 mm光学元件
- 材质：6061-T6 铝合金
- 厚度12.5 mm
- 三种光学元件固定方式可选
LBTEK 30 mm同轴安装板适用安装Ø25.4mm光学元件，OPM-12.5和OPM-12.5S带光壁安装孔，顶部紧定螺丝固定；OPM-12.5A和OPM-12.5AS带SM1螺纹安装孔和限位台阶，附带1个SM1R固定卡环；OPM-12.5BS带 SM1螺纹贯通孔，附带2个SM1R固定卡环。底部带M4螺纹孔，用于连接接杆。每个同轴杆通孔侧面带有2个锁紧螺丝，可用1.5 mm的内六角扳手紧固。

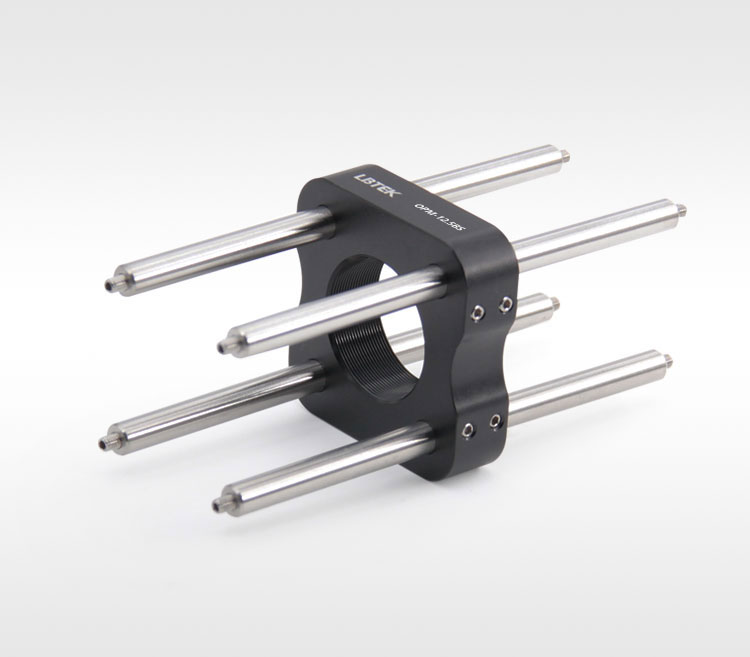

30 mm同轴安装板安装方式
产品型号 | 厚度 | 适用光学元件厚度 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| OPM-12.5AS | 12.5 mm | 最大9 mm | 单卡环，带安装台阶 | ¥164.00 | 当天 | 加入购物车 | ||
| OPM-12.5S | 12.5 mm | 最小6 mm | 胶头螺钉固定，带安装台阶 | ¥149.00 | 当天 | 加入购物车 | ||
| OPM-12.5BS | 12.5 mm | 最大8.5 mm | 双卡环固定 | ¥177.00 | 当天 | 加入购物车 |

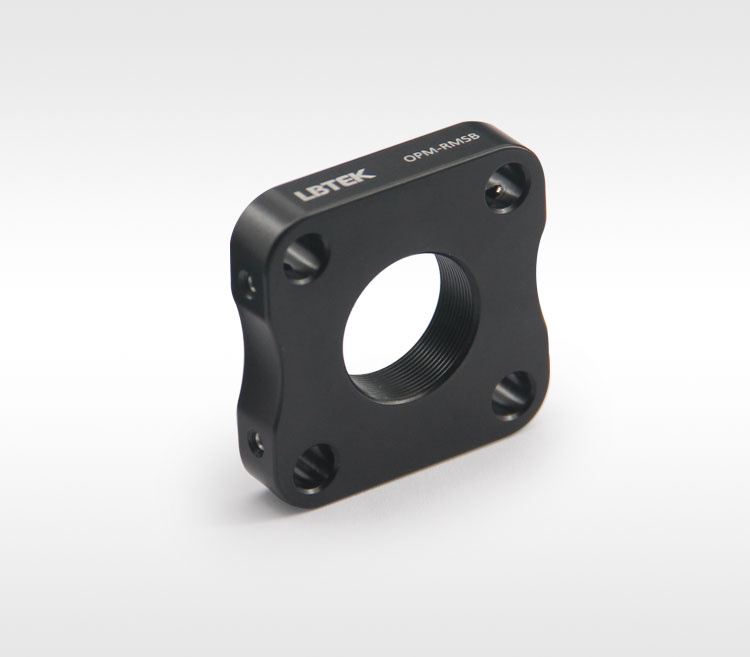

30 mm同轴安装板，厚度9 mm，RMS内螺纹
- 材质：6061-T6 铝合金
- RMS贯穿内螺纹(0.800"-36)
- 厚度9 mm
- 兼容RMS元件和30mm同轴系统
LBTEK 30 mm同轴安装板OPM-RMSB厚度9 mm，带RMS螺纹贯穿孔，适用安装显微物镜等RMS螺纹元件。底部带M4螺纹孔，用于连接接杆， 4个同轴杆通孔兼容30 mm同轴系统，侧面各有1个锁紧螺丝，可用1.5 mm的六角扳手紧固。

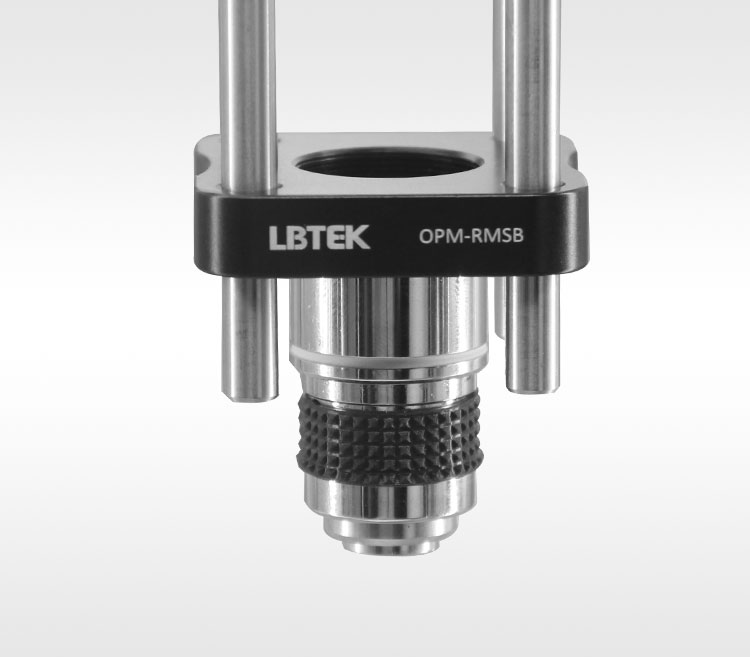

OPM-RMSB同轴板安装方式
产品型号 | 厚度 | 中心螺纹孔规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OPM-RMSB | 9 mm | RMS(0.800"-36) | ¥166.00 | 当天 | 加入购物车 |
