产品说明

光学材质：N-BK7/S-LAH64或同等材料
工作波长：1050 nm-1700 nm
更适用于聚焦应用

LBTEK 精密抛光非球面透镜的常用材质一般有两种：N-BK7和S-LAH64，这两种材料在可见光和近红外波段具有高透射率，S-LAH64比N-BK7折射率更高，因此通常用于制作高数值孔径短焦距的透镜。相比于普通球面透镜，非球面透镜具有更大的数值孔径（NA）和更低的f数（f/#），球差更小，能够达到衍射极限，具有更好的光学性能，可使得系统组件数量减少，从而简化系统设计。与模压非球面聚光透镜相比，精密抛光非球面透镜具有更大的尺寸、更优的表面质量以及更好的聚焦光束质量。由于非球面透镜的离轴性能限制，这些精密抛光非球面透镜更适用于光纤光源等小视场的应用场景，如光纤耦合等。为保证最佳性能，用于准直光束聚焦时，光束入射在曲率更大的面上。由于加工抛光纹的影响，用于准直时光束不能达到理想光斑状态，而用于聚焦时可达到衍射极限。若对准直光斑要求较高，可提供更高表面精度的定制产品，定制详情请联系 LBTEK 技术支持。

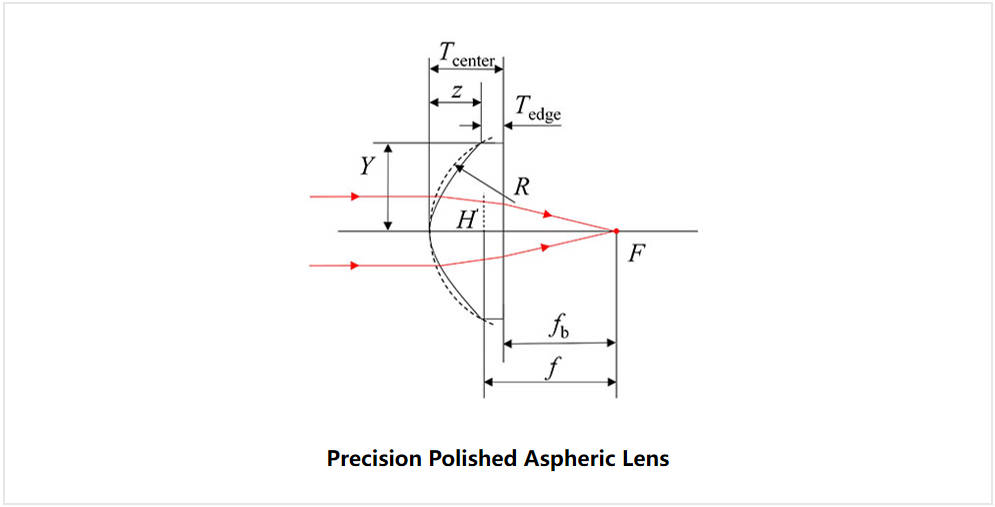

示意图

精密抛光非球面透镜，N-BK7，增透膜：1050 nm-1700 nm，带安装

材质：N-BK7或同等材料
工作波长：1050 nm-1700 nm
直径：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm
安装于标准透镜套筒中

LBTEK 带安装的精密抛光非球面透镜，N-BK7或同等材质，增透膜：1050 nm-1700 nm，目前有三种尺寸可选：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm。普通透镜的球面折射无法使平行光汇聚到一点，从而产生球差。而非球面透镜的曲率从中心到边缘连续发生变化，通过调整圆锥常数和非球面系数，能够最大限度地消除球差，使光线汇聚到一点，从而提高光学性能。LBTEK 精密抛光非球面透镜预安装于标准透镜套筒，套筒表面刻有产品型号、类型、直径、焦距和数值孔径，方便用户快速识别透镜参数。

LBTEK 带安装精密抛光非球面透镜外壳表面刻有产品型号等信息

产品型号	直径	焦距	数值孔径	单价	发货日期
MAC1610-C 新品	25.4 mm	50.0 mm	0.22	¥2,135.00	当天	加入购物车
MAC1811-C 新品	50.8 mm	100.0 mm	0.22	¥4,120.00	当天	加入购物车
MAC1909-C 新品	12.7 mm	25.0 mm	0.22	¥1,780.00	当天	加入购物车

精密抛光非球面透镜，N-BK7，增透膜：1050 nm-1700 nm，未安装

材质：N-BK7或同等材料
工作波长：1050 nm-1700 nm
直径：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm

LBTEK 未安装的精密抛光非球面透镜，N-BK7或同等材质，增透膜：1050 nm-1700 nm，目前有三种尺寸可选：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm。普通透镜的球面折射无法使平行光汇聚到一点，从而产生球差。而非球面透镜的曲率从中心到边缘连续发生变化，通过调整圆锥常数和非球面系数，能够最大限度地消除球差，使光线汇聚到一点，从而提高光学性能。

LBTEK 未安装精密抛光非球面透镜可安装于固定式透镜安装架

产品型号	直径	焦距	数值孔径	单价	发货日期
AC1909-C 新品	12.7 mm	25.0 mm	0.22	¥1,720.00	当天	加入购物车
AC1610-C 新品	25.4 mm	50.0 mm	0.22	¥2,075.00	当天	加入购物车
AC1811-C 新品	50.8 mm	100.0 mm	0.22	¥4,000.00	当天	加入购物车

精密抛光非球面透镜，S-LAH64，增透膜：1050 nm-1700 nm，带安装

材质：S-LAH64或同等材料
工作波长：1050 nm-1700 nm
直径：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm
安装于标准透镜套筒中

LBTEK 带安装的精密抛光非球面透镜，S-LAH64或同等材质，增透膜：1050 nm-1700 nm，目前有三种尺寸可选：Ø12.7 mm，Ø25.4 mm，Ø50.8 mm。普通透镜的球面折射无法使平行光汇聚到一点，从而产生球差。而非球面透镜的曲率从中心到边缘连续发生变化，通过调整圆锥常数和非球面系数，能够最大限度地消除球差，使光线汇聚到一点，从而提高光学性能。LBTEK 精密抛光非球面透镜预安装于标准透镜套筒，套筒表面刻有产品型号、类型、直径、焦距和数值孔径，方便用户快速识别透镜参数。

LBTEK 带安装精密抛光非球面透镜外壳表面刻有产品型号等信息

产品型号	直径	焦距	数值孔径	单价	发货日期
MAC7908-C 新品	12.7 mm	10.0 mm	0.5	¥1,760.00	当天	加入购物车
MAC7606-C 新品	25.4 mm	20.0 mm	0.5	¥2,135.00	当天	加入购物车
MAC7807-C 新品	50.8 mm	40.0 mm	0.5	¥4,040.00	当天	加入购物车

精密抛光非球面透镜，S-LAH64，增透膜：1050 nm-1700 nm ,未安装

材质：S-LAH64或同等材料
工作波长：1050 nm-1700 nm
直径：Ø10.0 mm，Ø12.7 mm，Ø18.0 mm，Ø20.0 mm，Ø25.4 mm，Ø50.8 mm

LBTEK 未安装的精密抛光非球面透镜，S-LAH64或同等材质，增透膜：1050 nm-1700 nm，目前有六种尺寸可选：Ø10.0 mm，Ø12.7 mm，Ø18.0 mm，Ø20.0 mm，Ø25.4 mm，Ø50.8 mm。普通透镜的球面折射无法使平行光汇聚到一点，从而产生球差。而非球面透镜的曲率从中心到边缘连续发生变化，通过调整圆锥常数和非球面系数，能够最大限度地消除球差，使光线汇聚到一点，从而提高光学性能。

LBTEK 未安装精密抛光非球面透镜可安装于固定式透镜安装架

产品型号	直径	焦距	数值孔径	单价	发货日期
AC7101-C 新品	10.0 mm	8.0 mm	0.49	¥1,540.00	当天	加入购物车
AC7908-C 新品	12.7 mm	8.0 mm	0.5	¥1,700.00	当天	加入购物车
AC7304-C 新品	18.0 mm	15.0 mm	0.48	¥1,870.00	当天	加入购物车
AC7405-C 新品	20.0 mm	18.0 mm	0.45	¥1,970.00	当天	加入购物车
AC7807-C 新品	50.8 mm	40.0 mm	0.5	¥3,920.00	当天	加入购物车
AC7606-C 新品	25.4 mm	20.0 mm	0.5	¥2,075.00	当天	加入购物车

精密抛光非球面透镜，N-BK7/S-LAH64，增透膜：1050 nm-1700 nm
