产品说明

提供单轴/两轴/三轴压电式促动器位移台
压电促动器驱动，分为左侧驱动和右侧驱动两种驱动类型
直线交叉滚柱导轨，可用于高负载和高定位精度

LBTEK压电式促动器位移台采用直线交叉滚柱导轨，配合压电促动器驱动，线性位移台台面尺寸为65 mm × 65 mm，带孔间距为25 mm的M6螺纹孔。提供单轴、XY、XYZ三种压电促动器线性位移台，同时又分为左侧驱动和右侧驱动两种驱动类型，驱动器典型步长为10-30 nm，具备断电自锁功能。通过配套的压电运动控制器及软件，可在约10 nm基准值的±20%范围内灵活调节单步步长。此外，LBTEK压电式促动器位移台可自由组合为多轴位移台。侧面带手拧锁紧螺钉，位移台到达预定位置后可锁紧固定。滑台的固定底板为75 mm × 50 mm的M6沉头螺纹孔，通过附送的内六角圆柱头螺丝，可以直接固定在孔间距为25 mm的M6光学平台上。

产品属性

材质6061-T6铝合金

轴数单轴/双轴/三轴

台面尺寸65 mm×65 mm

行程9 mm

表面处理黑色阳极氧化

驱动器类型压电式促动器

65台面，9 mm线性压电式促动器位移台

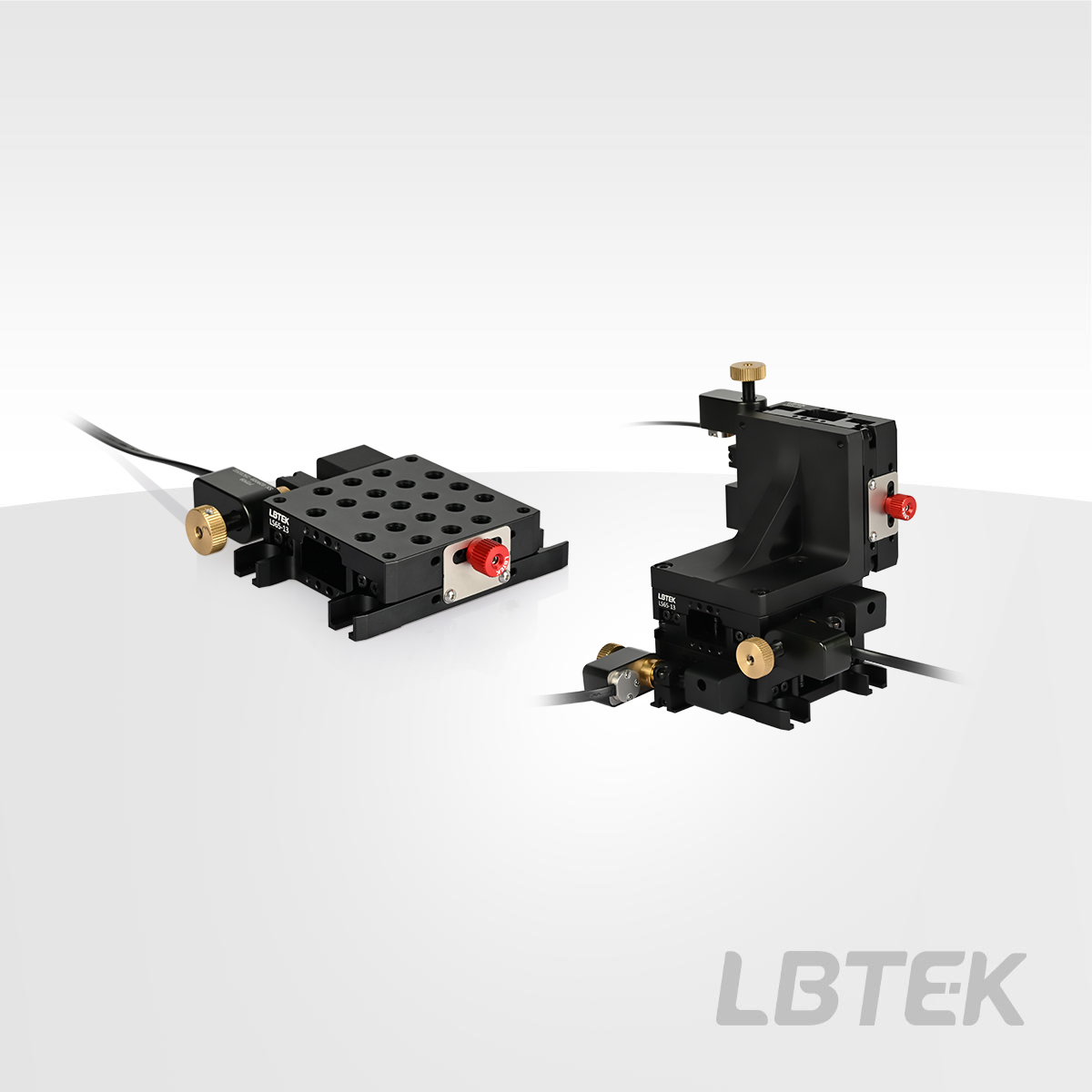

单轴、XY、XYZ三种线性压电式促动器位移台
台面尺寸：65 mm×65 mm
行程：9 mm
分为左侧驱动和右侧驱动两种驱动类型

LBTEK的65台面9 mm线性压电式促动器位移台分为左侧驱动和右侧驱动两种驱动类型，带压电促动压电螺钉，位移行程为9 mm，典型步长为10-30nm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

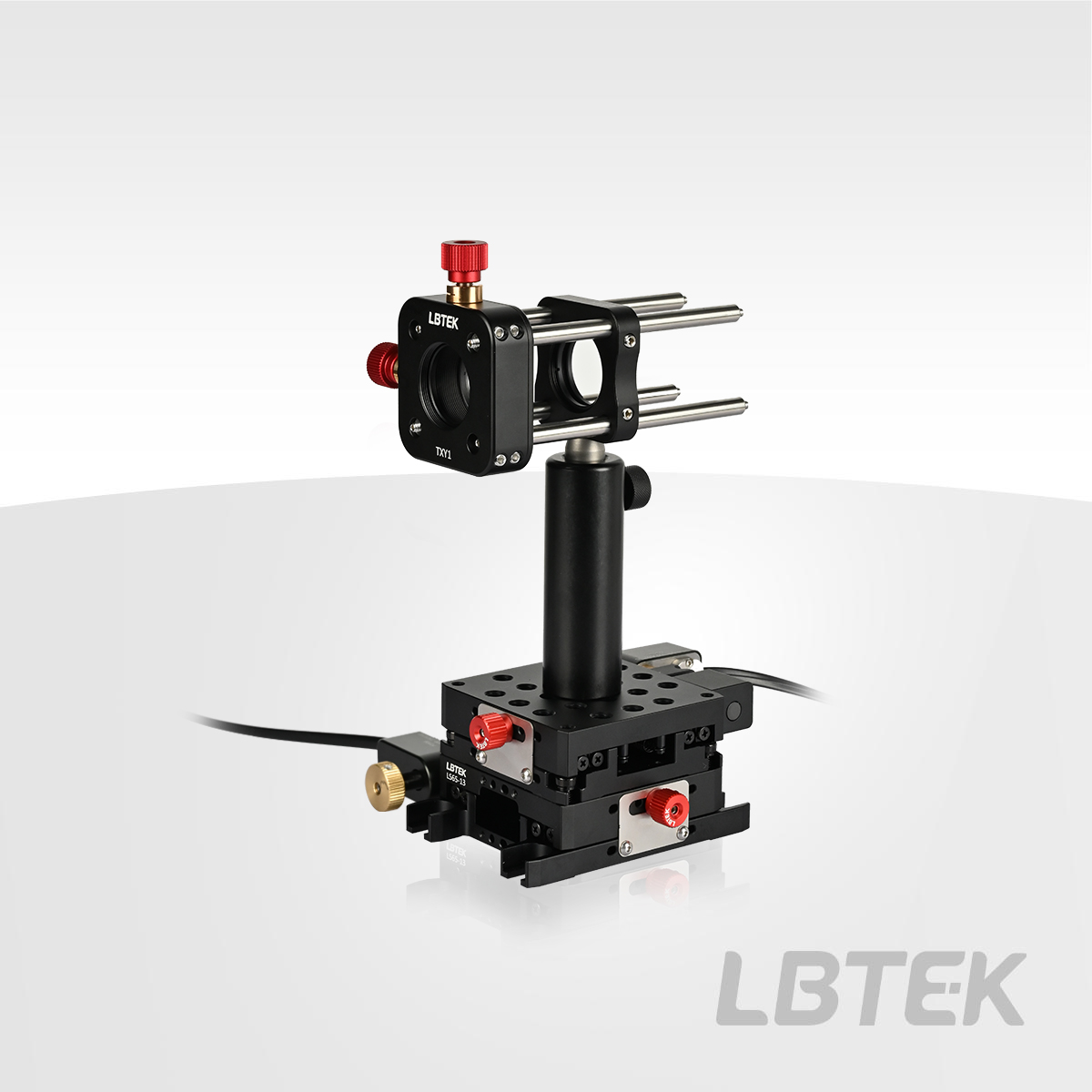

光学元件安装于XY轴线性位移台

产品型号	轴数	驱动器位置	行程	单价	发货日期
LS65-9R3-P 新品	三轴	右侧驱动	9 mm	¥20,984.00	8周	加入购物车
LS65-9L3-P 新品	三轴	左侧驱动	9 mm	¥20,984.00	8周	加入购物车
LS65-9R2-P 新品	两轴	右侧驱动	9 mm	¥15,840.00	8周	加入购物车
LS65-9L2-P 新品	两轴	左侧驱动	9 mm	¥15,840.00	8周	加入购物车
LS65-9R1-P 新品	单轴	右侧驱动	9 mm	¥11,190.00	8周	加入购物车
LS65-9L1-P 新品	单轴	左侧驱动	9 mm	¥11,190.00	8周	加入购物车

压电螺钉促动器

Ø8.6安装套管，通过自带螺钉紧固
典型步长：10-30nm
通过压电电机进行驱动
非常适用于需要在高分辨率下进行相对定位的“运行-锁定”应用

LBTEK提供的压电螺钉促动器PTP09外形紧凑，可直接集成于精密位移台或调整架中，实现长行程、纳米级的线性或旋转运动控制。驱动器可支持最大30 N的轴向负载，典型步长为10-30 nm，具备断电自锁功能。通过配套的压电运动控制器及软件，可在约10 nm基准值的±20%范围内灵活调节单步步长。然而，受限于开环驱动原理、压电迟滞效应及实际工况影响，系统实际输出的步进尺寸可能存在一定范围内的波动，且通常不具备严格的步长重复性。并且，LBTEK额外提供单独型号的1英寸和2英寸镜架进行适配。

压电螺钉促动器安装在1英寸镜架上形成电动镜架

	产品型号	行程	安装方式	典型步长	单价	对比	发货日期
	PTP09-KIT 新品	9mm	Ø8.6mm 光壁安装	10-30 nm	¥13,531.00		当天	加入购物车

65mm位移台促动器支架组件

支持LS65-13RX、LS65LX系列位移台手动转电动
支持SMET-13A型号的电动促动器安装

LBTEK提供的LS65-13RX、LS65LX位移台转促动器驱动的支架组件为铝合金材质，精度高，刚性好，用于将SMET-13A电动促动器固定在LS65-13RX、LS61-13LX位移台上。通过螺钉及销钉安装，有更多安装问题问题，请联系LBTEK在线客服。

SMET-LS65将SMET-13A电动促动器固定在LS65-13L1位移台上

	产品型号	适用位移台台面尺寸	单价	对比	发货日期
	SMET-LS65 新品	65 mm × 65 mm	¥393.00		当天	加入购物车

13 mm单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的单轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用单轴驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于单轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C1	65 mm × 65 mm	13 mm	末端直驱	单轴	¥2,213.00	当天	加入购物车
LS65-13L1	65 mm × 65 mm	13 mm	左侧驱动	单轴	¥2,278.00	当天	加入购物车
LS65-13R1	65 mm × 65 mm	13 mm	右侧驱动	单轴	¥2,278.00	当天	加入购物车

13 mmXY轴线性位移台，带标准测微头

XY轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XY轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于XY轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C2	65 mm × 65 mm	13 mm	末端直驱	两轴	¥4,214.00	当天	加入购物车
LS65-13L2	65 mm × 65 mm	13 mm	左侧驱动	两轴	¥4,214.00	当天	加入购物车
LS65-13R2	65 mm × 65 mm	13 mm	右侧驱动	两轴	¥4,214.00	当天	加入购物车

13 mmXYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XYZ轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于XYZ轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C3	65 mm × 65 mm	13 mm	末端直驱	三轴	¥7,587.00	当天	加入购物车
LS65-13L3	65 mm × 65 mm	13 mm	左侧驱动	三轴	¥6,788.00	当天	加入购物车
LS65-13R3	65 mm × 65 mm	13 mm	右侧驱动	三轴	¥6,788.00	当天	加入购物车
