麓邦商城—中空回射器

产品说明

基底材料：熔融石英
光束偏转角度：＜20 arcsec
镀膜：紫外增强铝膜、银膜、金膜

LBTEK中空回射器（角隅反射器）由三片相互垂直的反射镜组成，可将任意角度入射的光束沿入射方向平行返回（对准中空回射器中心时将原路返回），无需精确对准即可实现稳定回射。本系列产品采用熔融石英作为基底，具有回射精度高、面型精度优异、热稳定性好等特点，搭配带保护层金属膜系，适用于紫外、可见、红外宽波段光路回射与干涉测量。除标准产品外，LBTEK还提供回射精度、特殊波段膜系、尺寸或安装接口的定制服务，如需定制，请联系LBTEK技术支持。

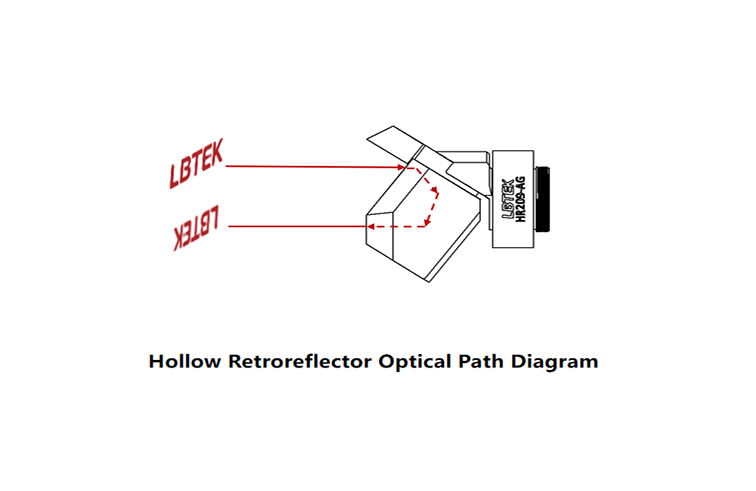

示意图

产品属性

基底材料UVFS

基底厚度5 mm

光束偏转角度＜20 arcsec

表面平整度（@633 nm）＜2λ（单片＜λ/8）

表面光洁度（刮痕/麻点）60/40

工作温度-20℃~85℃

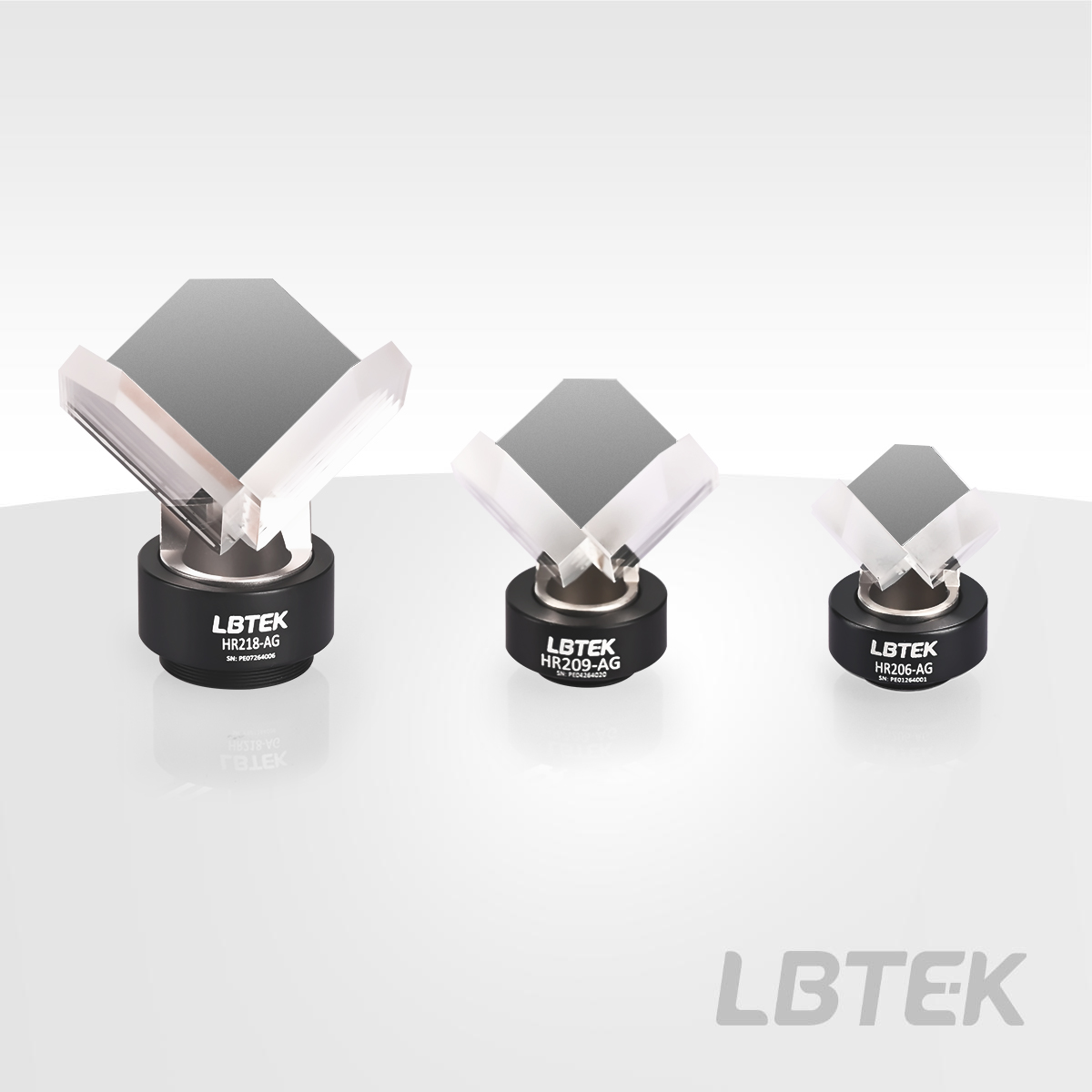

中空回射器，银膜：450 nm-20.0 μm

工作波长：450 nm-20 μm
反射率：Ravg＞96%@450 nm-2 μm, Ravg＞97.5%@2 μm-20 μm
通光孔径：Ø0.60英寸、Ø0.90英寸和Ø1.80英寸

LBTEK中空回射器表面镀有带保护层的银膜，在可见-红外波段具有较高反射率（Ravg＞96%@450 nm-2 μm, Ravg＞97.5%@2 μm-20 μm），适用于可见-红外波段光路回射与干涉测量。该系列产品提供半英寸、1英寸和2英寸三种常规尺寸，对应有效通光孔径分别为Ø0.60英寸、Ø0.90英寸和Ø1.80英寸，可满足不同光束口径与系统空间的装配需求。其中，半英寸和1英寸搭配SM05螺纹安装座，2英寸搭配SM1螺纹安装座，可直接适配同规格内螺纹光学调整架。

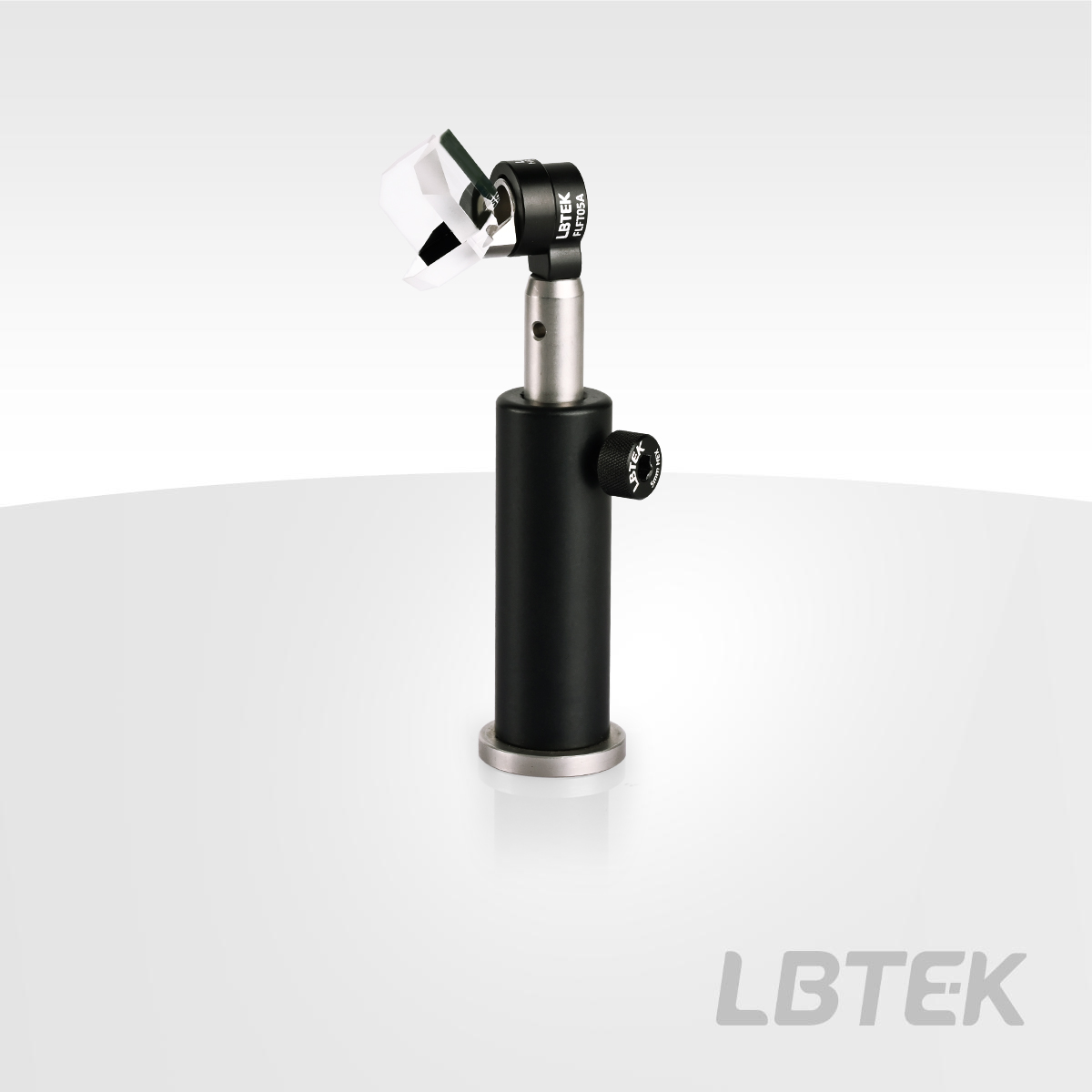

LBTEK中空回射器安装于固定式透镜安装架

产品型号	工作波长	光束偏转角度	通光孔径	螺纹尺寸	单价	发货日期
HR206-AG 新品	450 nm-20 μm	＜20 arcsec	Ø0.6 英寸	SM05	¥3,760.00	联系客服	加入购物车
HR209-AG 新品	450 nm-20 μm	＜20 arcsec	Ø0.9 英寸	SM05	¥3,695.00	联系客服	加入购物车
HR218-AG 新品	450 nm-20 μm	＜20 arcsec	Ø1.8 英寸	SM1	¥5,300.00	联系客服	加入购物车

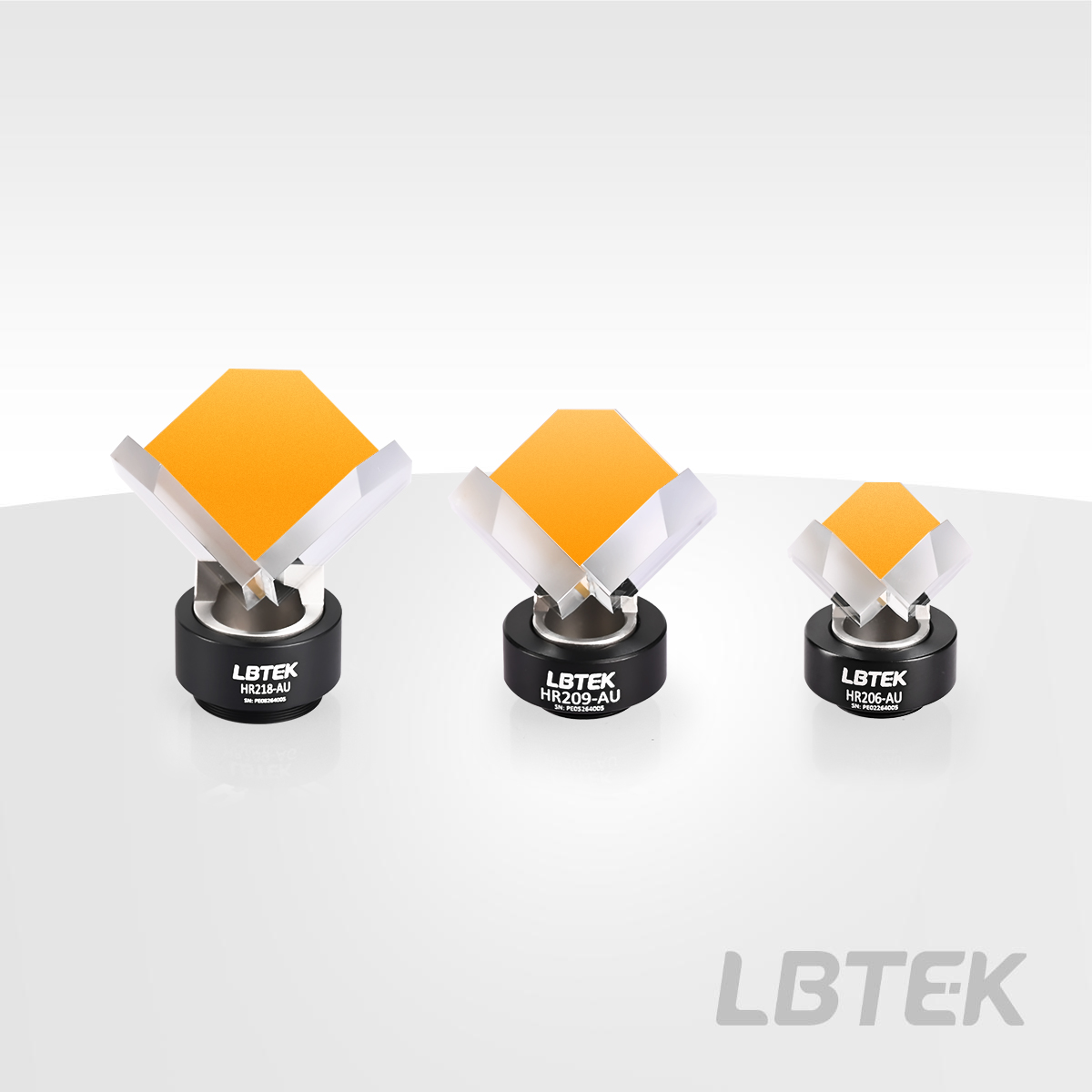

中空回射器，金膜：800 nm-20.0 μm

工作波长：800 nm–20 μm
反射率：Ravg＞96%@800 nm–20 μm
通光孔径：Ø0.60英寸、Ø0.90英寸和Ø1.80英寸

LBTEK中空回射器表面镀有带保护层的金膜，在红外波段具有较高反射率（Ravg＞96%@800 nm–20 μm），适用于红外波段光路回射与干涉测量。该系列产品提供半英寸、1英寸和2英寸三种常规尺寸，对应有效通光孔径分别为Ø0.60英寸、Ø0.90英寸和Ø1.80英寸，可满足不同光束口径与系统空间的装配需求。其中，半英寸和1英寸搭配SM05螺纹安装座，2英寸搭配SM1螺纹安装座，可直接适配同规格内螺纹光学调整架。

LBTEK中空回射器安装于固定式透镜安装架

产品型号	工作波长	光束偏转角度	通光孔径	螺纹尺寸	单价	发货日期
HR206-AU 新品	800 nm-20 μm	＜20 arcsec	Ø0.6 英寸	SM05	¥3,760.00	联系客服	加入购物车
HR209-AU 新品	800 nm-20 μm	＜20 arcsec	Ø0.9 英寸	SM05	¥3,695.00	联系客服	加入购物车
HR218-AU 新品	800 nm-20 μm	＜20 arcsec	Ø1.8 英寸	SM1	¥5,300.00	联系客服	加入购物车

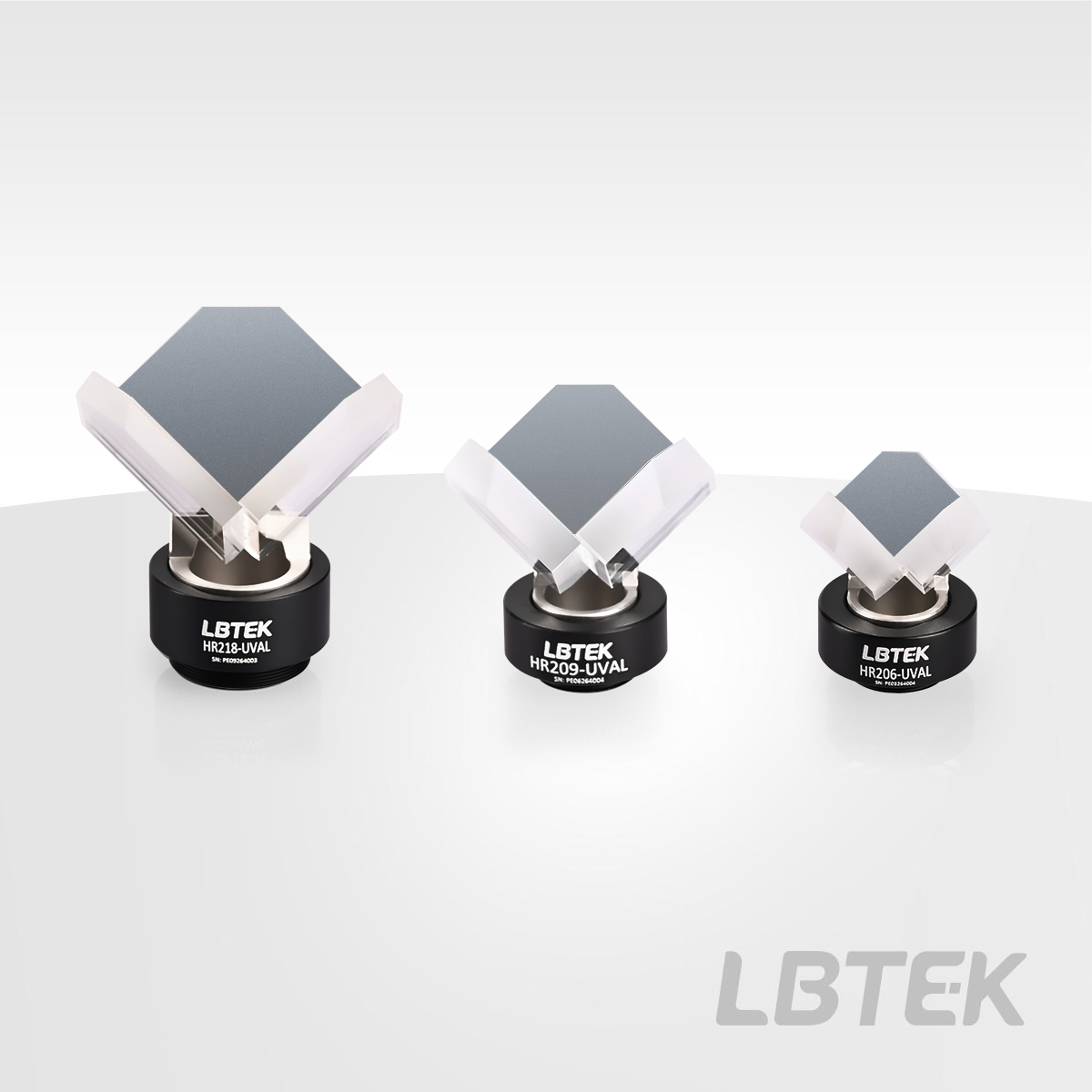

中空回射器，紫外增强铝膜：250 nm-600 nm

工作波长：250 nm-600 nm
反射率：Ravg＞90%@250 nm-450 nm
通光孔径：Ø0.60英寸、Ø0.90英寸和Ø1.80英寸

LBTEK中空回射器表面镀有带保护层的紫外增强铝膜，在紫外波段具有较高反射率（Ravg＞90%@250 nm-450 nm），适用于紫外波段光路回射与干涉测量。该系列产品提供半英寸、1英寸和2英寸三种常规尺寸，对应有效通光孔径分别为Ø0.60英寸、Ø0.90英寸和Ø1.80英寸，可满足不同光束口径与系统空间的装配需求。其中，半英寸和1英寸搭配SM05螺纹安装座，2英寸搭配SM1螺纹安装座，可直接适配同规格内螺纹光学调整架、同轴安装板等标准光学安装配件。

LBTEK中空回射器安装于固定式透镜安装架

产品型号	工作波长	光束偏转角度	通光孔径	螺纹尺寸	单价	发货日期
HR206-UVAL 新品	250 nm-600 nm	＜20 arcsec	Ø0.6 英寸	SM05	¥3,760.00	联系客服	加入购物车
HR209-UVAL 新品	250 nm-600 nm	＜20 arcsec	Ø0.9 英寸	SM05	¥3,695.00	联系客服	加入购物车
HR218-UVAL 新品	250 nm-600 nm	＜20 arcsec	Ø1.8 英寸	SM1	¥5,300.00	联系客服	加入购物车
