产品说明

提供单轴/两轴/三轴步进式促动器位移台
步进促动器驱动，分为左侧驱动和右侧驱动两种驱动类型
直线交叉滚柱导轨，可用于高负载和高定位精度

LBTEK步进式促动器位移台采用直线交叉滚柱导轨，配合步进式促动器驱动，线性位移台台面尺寸为65 mm × 65 mm，带孔间距为25 mm的M6螺纹孔。提供单轴、XY、XYZ三种步进促动器线性位移台，同时又分为左侧驱动和右侧驱动两种驱动类型，促动器通过微小型两相双极步进电机驱动，最小步进量可达2 μm。在促动器没有上电的状态下，可以使用位于后部的红色手拧旋钮进行手动调节。此外，LBTEK步进式促动器位移台可自由组合为多轴位移台。侧面带手拧锁紧螺钉，位移台到达预定位置后可锁紧固定。滑台的固定底板为75 mm × 50 mm的M6沉头螺纹孔，通过附送的内六角圆柱头螺丝，可以直接固定在孔间距为25 mm的M6光学平台上。

产品属性

材质6061-T6铝合金

轴数单轴/双轴/三轴

台面尺寸65 mm×65 mm

行程13 mm

表面处理黑色阳极氧化

驱动器类型步进式促动器

65台面，13 mm线性步进式促动器位移台

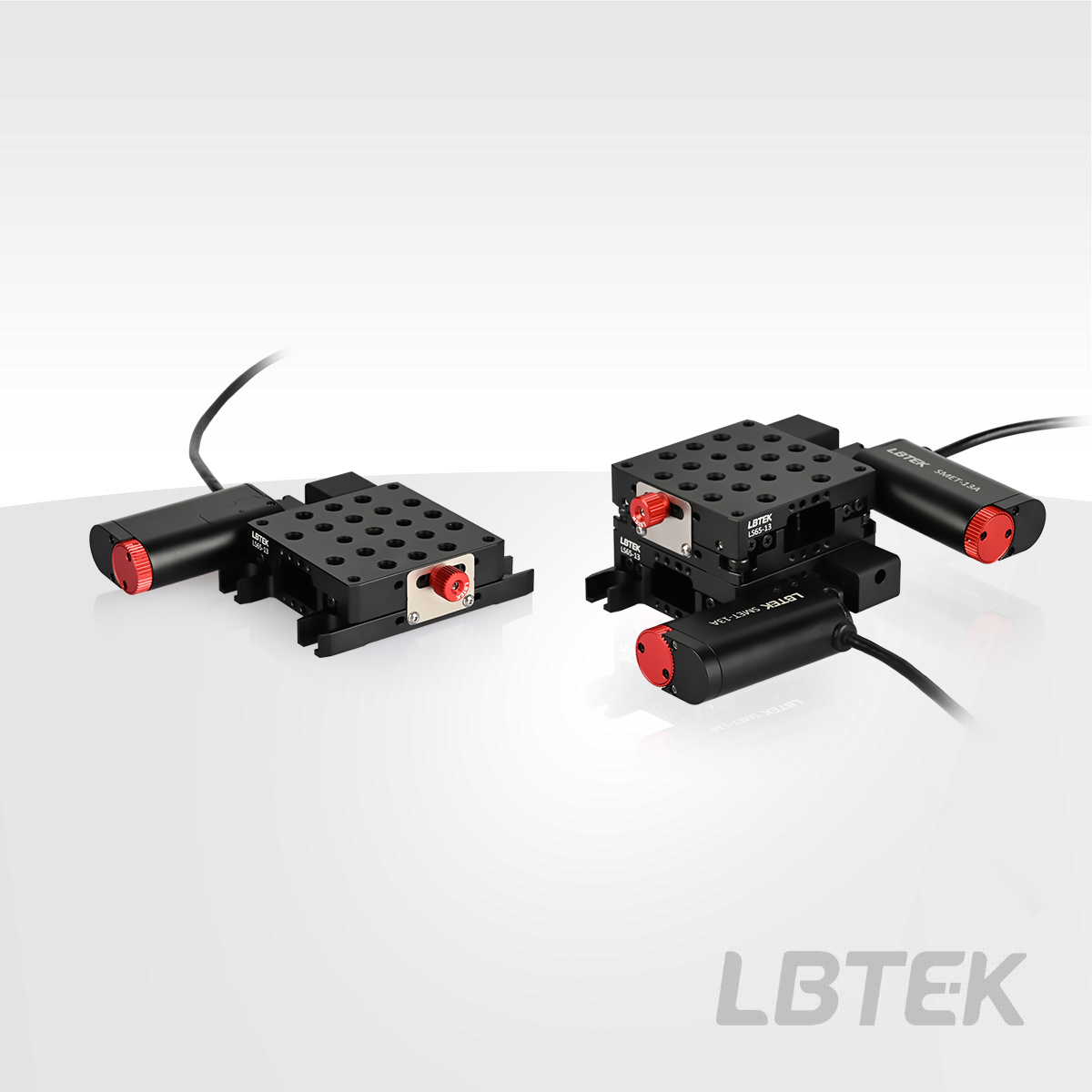

单轴、XY两种步进式促动器位移台
台面尺寸：65 mm×65 mm
行程：13 mm
分为左侧驱动和右侧驱动两种驱动类型

LBTEK的65台面13 mm线性步进式促动器位移台分为左侧驱动和右侧驱动两种驱动类型，带步进式促动器，位移行程为13 mm，最小步进量为2μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

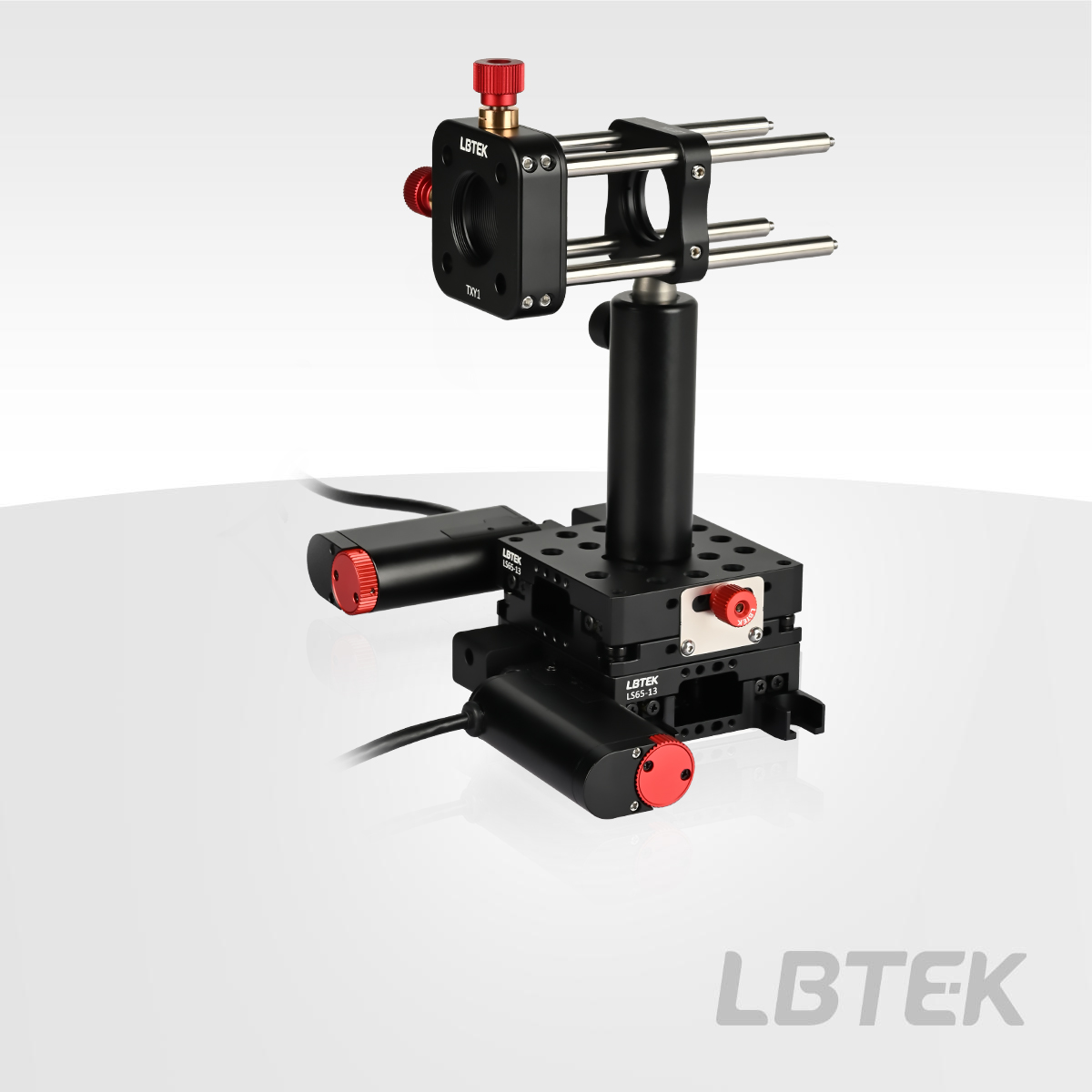

光学元件安装于XY轴线性位移台

产品型号	轴数	驱动器位置	单价	发货日期
LS65-13L2-S 新品	两轴	左侧驱动	¥27,744.00	8周	加入购物车
LS65-13R2-S 新品	两轴	左侧驱动	¥27,744.00	8周	加入购物车
LS65-13L1-S 新品	单轴	左侧驱动	¥14,701.00	8周	加入购物车
LS65-13R1-S 新品	单轴	右侧驱动	¥14,701.00	8周	加入购物车

电动促动器，13 mm行程

不可旋转的驱动头
通过可位于后方的手拧螺丝进行手动调节
紧凑的双极步进电动促动器，缩回长度74.6mm
提供螺纹和光壁安装方式

LBTEK 提供的 SMET-13x 系列促动器外形光滑、紧凑，完全缩进时的长度长度74.6 mm，可以提供平滑、精密的线性运动控制。该促动器通过微小型两相双极步进电机驱动，步进最大速度可达2 mm/s。促动器取消了旋转接触结构，顶部球头不可旋转，可以减小磨损和摩擦，增强运动的平滑性。在促动器没有上电的状态下，可以使用位于后部的红色手拧旋钮进行手动调节。该系列促动器提供M6×0.25的螺纹和Ø8.6 mm的光壁两种安装方式可供选择。

注意：电动促动器不支持带电插拔，带电插拔可能会损坏电机；同时上电时旋转手拧旋钮可能会损坏电动促动器电机。

电动促动器搭配EAC-CV2-1控制器使用

	产品型号	行程	安装方式	单价	对比	发货日期
	SMET-13A	13 mm	Ø8.6 mm光壁安装	¥8,586.00		7周	加入购物车
	SMET-13B	13 mm	M6×0.25螺纹安装	¥8,586.00		当天	加入购物车

电动促动器控制器

尺寸紧凑：88.4 mm x 60.0 mm x 58.0 mm
易于使用的手动控制按钮和带数字显示的功能菜单
支持C/C++、LabView、Python等多种语言二次开发
附带USB线缆与计算机通讯
梯形或S形速度曲线
高分辨率微步进：每个完整的步进有2048个微步进

LBTEK 提供的 EAC-CV2-1 电动促动器控制器是一种结构非常紧凑的单轴2相步进电机控制器，主要用来控制SMET系列电动促动器运行，它能在梯形和S形速度曲线之间进行选择，并具有很高的理论微步进分辨率(对于24个完整步进的电机是49,152个微步进，对于200个完整步进的电机是409,600个微步进)。它的顶部有数字显示器和3个控制按钮，易于简单的手动控制电动促动器运行，同时数字显示器亮度可调也可以选择关闭。控制器的端面有两个SMA接头的双向触发端口，可用于读取5 V外部逻辑信号或输出5 V逻辑信号以控制外部设备。每个端口都可以单独配置。

注意：电动促动器控制器不支持带电插拔，若需断开电动促动器与控制器连接，请先将控制器断电再断开电动促动器与控制器的连接。

控制器视图

	产品型号	电机类型	轴数	单价	对比	发货日期
	EAC-CV2-1	2相步进电机	1轴	¥5,256.00		当天	加入购物车

65mm位移台促动器支架组件

支持LS65-13RX、LS65LX系列位移台手动转电动
支持SMET-13A型号的电动促动器安装

LBTEK提供的LS65-13RX、LS65LX位移台转促动器驱动的支架组件为铝合金材质，精度高，刚性好，用于将SMET-13A电动促动器固定在LS65-13RX、LS61-13LX位移台上。通过螺钉及销钉安装，有更多安装问题问题，请联系LBTEK在线客服。

SMET-LS65将SMET-13A电动促动器固定在LS65-13L1位移台上

	产品型号	适用位移台台面尺寸	单价	对比	发货日期
	SMET-LS65 新品	65 mm × 65 mm	¥393.00		当天	加入购物车

13 mm单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的单轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用单轴驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于单轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C1	65 mm × 65 mm	13 mm	末端直驱	单轴	¥2,213.00	当天	加入购物车
LS65-13L1	65 mm × 65 mm	13 mm	左侧驱动	单轴	¥2,278.00	当天	加入购物车
LS65-13R1	65 mm × 65 mm	13 mm	右侧驱动	单轴	¥2,278.00	当天	加入购物车

13 mmXY轴线性位移台，带标准测微头

XY轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XY轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于XY轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C2	65 mm × 65 mm	13 mm	末端直驱	两轴	¥4,214.00	当天	加入购物车
LS65-13L2	65 mm × 65 mm	13 mm	左侧驱动	两轴	¥4,214.00	当天	加入购物车
LS65-13R2	65 mm × 65 mm	13 mm	右侧驱动	两轴	¥4,214.00	当天	加入购物车

13 mmXYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XYZ轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于XYZ轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C3	65 mm × 65 mm	13 mm	末端直驱	三轴	¥7,587.00	当天	加入购物车
LS65-13L3	65 mm × 65 mm	13 mm	左侧驱动	三轴	¥6,788.00	当天	加入购物车
LS65-13R3	65 mm × 65 mm	13 mm	右侧驱动	三轴	¥6,788.00	当天	加入购物车
