产品说明
- 表面卡槽适用卡环扳手
- 可10个一包购买
- SM05，SM1，SM1.5，SM2，SM30可选
LBTEK 卡环是由6061-T6铝合金或304不锈钢制成，表面黑色阳极氧化处理。对称卡槽兼容卡环扳手，带SM螺纹规格的机械件中用同规格SM卡环固定光学元件。目前LBTEK 有SM05，SM1，SM1.5，SM2,SM30五种型号的卡环可选。可以满足客户Ø12.7 mm，Ø25.4 mm，Ø38.1 mm，Ø50.8 mm，Ø30 mm光学元件的安装和固定的需求。可选择10个一包购买。
LBTEK提供特殊表面处理，尺寸，螺纹规格卡环定制服务，如有需求，请联系技术支持。
产品属性
材质6061-T6铝合金或304不锈钢
表面处理黑色阳极氧化
可选型号SM05，SM1，SM1.5，SM2，SM30
无应力卡环
- 可降低被夹持件的安装应力
- 兼容光学调整架以及透镜套筒
- 有效防止光学元件侧边漏光
- SM05、SM1、SM1.5、SM2、SM3五种型号可选
无应力卡环安装在固定安装架上
产品型号 | 通光孔径 | 材质 | 厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| SM1RSF 新品 | Ø20.7 mm | 6061-T6铝合金 | 3.9 mm | ¥121.00 | 当天 | 加入购物车 | ||
| SM05RSF 新品 | Ø8.1 mm | 6061-T6铝合金 | 3.9 mm | ¥102.00 | 5周 | 加入购物车 | ||
| SM3RSF 新品 | Ø64 mm | 6061-T6铝合金 | 4.1 mm | ¥139.00 | 当天 | 加入购物车 | ||
| SM2RSF 新品 | Ø42.7 mm | 6061-T6铝合金 | 4.1 mm | ¥130.00 | 当天 | 加入购物车 | ||
| SM1.5RSF 新品 | Ø31mm | 6061-T6铝合金 | 3.9 mm | ¥126.00 | 当天 | 加入购物车 |
SM05卡环
- 材质：6061-T6铝合金或304不锈钢
- 表面处理：黑色阳极氧化
- 固定Ø12.7mm光学元件
- 可10个一包购买
LBTEK SM05卡环由6061-T6铝合金或304不锈钢制成，表面黑色阳极氧化处理。表面卡槽适用OWR-05A卡环扳手，固定Ø12.7 mm光学元件，一般在透镜套筒或者同轴板中会用两个卡环来固定光学元件，一个用来固定位置，另外一个用来卡紧光学元件。
SM05R卡环用于固定式透镜安装架FLF05A
产品型号 | 通光孔径 | 材质 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| SM05RS-P5 | Ø11.4 mm | 304不锈钢 | 5 个 | ¥191.00 | 当天 | 加入购物车 | ||
| SM05RS 新品 | Ø11.4 mm | 304不锈钢 | 1 个 | ¥43.00 | 当天 | 加入购物车 | ||
| SM05R | Ø11.4 mm | 6061-T6铝合金 | 1 个 | ¥20.00 | 4周 | 加入购物车 | ||
| SM05R-P10 | Ø11.4 mm | 6061-T6铝合金 | 10 个 | ¥181.00 | 2周 | 加入购物车 |
SM1卡环
- 材质：6061-T6铝合金或304不锈钢
- 表面处理：黑色阳极氧化
- 固定Ø25.4 mm光学元件
- 可10个一包购买
LBTEK SM1卡环由6061-T6铝合金或304不锈钢制成，表面做黑色阳极氧化处理。表面卡槽适用OWR-1A卡环扳手，固定Ø25.4 mm光学元件，一般在透镜套筒或者同轴板中会用两个卡环来固定光学元件，一个用来固定位置，另外一个用来卡紧光学元件。

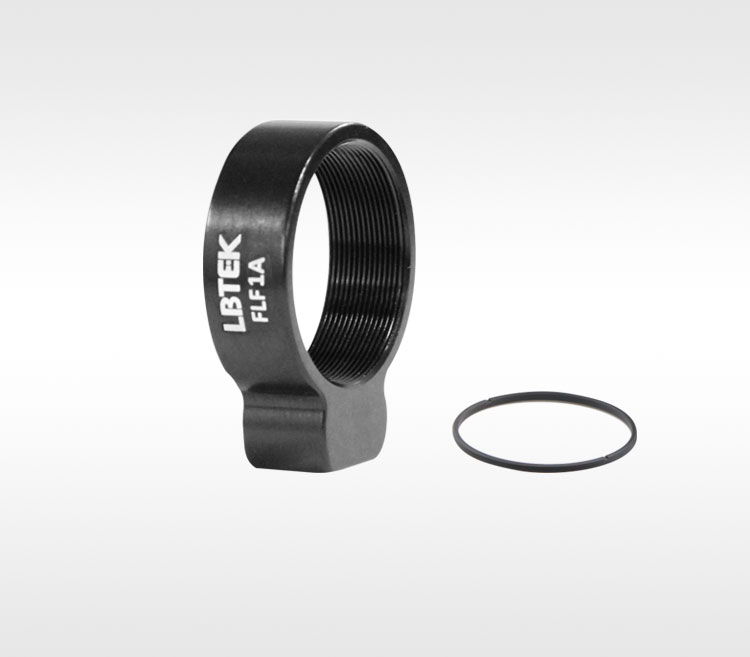

SM1R卡环用于固定式透镜安装架FLF1A
产品型号 | 通光孔径 | 材质 | 厚度 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|
| SM1RS-P5 | Ø23.0 mm | 304不锈钢 | 2.0 mm | 5 个 | ¥258.00 | 当天 | 加入购物车 | ||
| SM1RT | Ø23.0 mm | 6061-T6铝合金 | 5.0 mm | 1 个 | ¥77.00 | 当天 | 加入购物车 | ||
| SM1R | Ø23.0 mm | 6061-T6铝合金 | 2.0 mm | 1 个 | ¥31.00 | 当天 | 加入购物车 | ||
| SM1R-P10 | Ø23.0 mm | 6061-T6铝合金 | 2.0 mm | 10 个 | ¥283.00 | 当天 | 加入购物车 |
SM1.5卡环
- 材质：6061-T6铝合金
- 表面处理：黑色阳极氧化
- 固定Ø38.1 mm光学元件
- 可10个一包购买
LBTEK SM1.5卡环是由6061-T6铝合金制成，表面做黑色阳极氧化处理。表面卡槽适用OWR-U可调扳手，固定Ø38.1 mm光学元件，一般在透镜套筒或者同轴板中会用两个卡环来固定光学元件，一个用来固定位置，另外一个用来卡紧光学元件。
SM1.5R卡环用于固定式透镜安装架FLF1.5A
产品型号 | 材质 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM1.5R-P10 | 6061-T6铝合金 | 10 个 | ¥389.00 | 当天 | 加入购物车 | ||
| SM1.5R | 6061-T6铝合金 | 1 个 | ¥44.00 | 当天 | 加入购物车 |
SM2卡环
- 材质：6061-T6铝合金
- 表面处理：黑色阳极氧化
- 可10个一包购买
- 固定Ø50.8 mm光学元件
LBTEK SM2卡环由6061-T6铝合金制成，表面做黑色阳极氧化处理。表面卡槽适用OWR-2A卡环扳手，固定Ø50.8 mm光学元件，一般在透镜套筒或者同轴板中会用两个卡环来固定光学元件，一个用来固定位置，另外一个用来卡紧光学元件。
SM2R卡环用于固定式透镜安装架FLF2A
产品型号 | 材质 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM2R-P10 | 6061-T6铝合金 | 10 个 | ¥404.00 | 当天 | 加入购物车 | ||
| SM2R | 6061-T6铝合金 | 1 个 | ¥44.00 | 当天 | 加入购物车 |
SM30卡环
- 材质：6061-T6铝合金
- 表面处理：黑色阳极氧化
- 固定Ø30mm光学元件
LBTEK SM30卡环是由6061-T6铝合金制成，表面做黑色阳极氧化处理。表面卡槽适用OWR-U可调扳手，固定Ø30 mm光学元件，一般在透镜套筒或者同轴板中会用两个卡环来固定光学元件，一个用来固定位置，另外一个用来卡紧光学元件。
SM30卡环用于SM30透镜套筒SM30-8A
产品型号 | 材质 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM30R 新品 | 6061-T6铝合金 | 1 | ¥44.00 | 当天 | 加入购物车 |
