产品说明
- 光学材质：N-BK7
- 工作波长：350 nm-2.0 μm（未镀膜）
- 用途：成像、扩束或缩束，会聚
双凸透镜具有正焦距，可用于将准直光束聚焦或者将点光源准直。双凸透镜常用于成像应用中，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。LBTEK选择N-BK7制作多种透镜，我们的透镜均精细加工，严格管控质量。保证LBTEK以合理的价格为用户提供高质量的透镜产品。

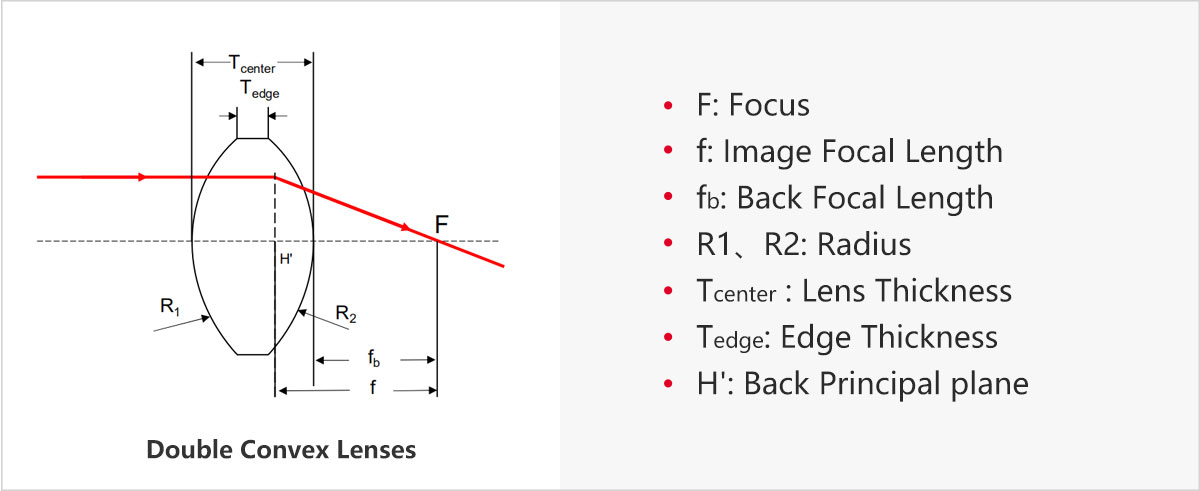

示意图
产品属性
光学元件材质N-BK7
表面光洁度（划痕/麻点）40/20
焦距公差±1%
曲面光圈3
设计波长587.6 nm
曲面局部光圈0.5
偏心度≤3 arcmin
N-BK7，双凸透镜，未镀膜，350 nm-2.0 μm
- 基片材料：N-BK7
- 工作波长：350 nm-2.0 μm
- 用途：成像、扩束或缩束，汇聚
LBTEK 双凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK 采用N-BK7玻璃生产双凸透镜，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK 所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
LBTEK 透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MBCX10303 | 12.7 mm | 15.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10304 | 12.7 mm | 20.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10305 | 12.7 mm | 25.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10307 | 12.7 mm | 30.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10309 | 12.7 mm | 40.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10310 | 12.7 mm | 50.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10313 | 12.7 mm | 100.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| MBCX10606 | 25.4 mm | 25.4 mm | ¥275.00 | 当天 | 加入购物车 | ||
| MBCX10607 | 25.4 mm | 30.0 mm | ¥271.00 | 当天 | 加入购物车 | ||
| MBCX10608 | 25.4 mm | 35.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10609 | 25.4 mm | 40.0 mm | ¥269.00 | 当天 | 加入购物车 | ||
| MBCX10610 | 25.4 mm | 50.0 mm | ¥274.00 | 当天 | 加入购物车 | ||
| MBCX10611 | 25.4 mm | 60.0 mm | ¥259.00 | 当天 | 加入购物车 | ||
| MBCX10612 | 25.4 mm | 75.0 mm | ¥274.00 | 当天 | 加入购物车 | ||
| MBCX10613 | 25.4 mm | 100.0 mm | ¥269.00 | 当天 | 加入购物车 | ||
| MBCX10614 | 25.4 mm | 125.0 mm | ¥269.00 | 当天 | 加入购物车 | ||
| MBCX10615 | 25.4 mm | 150.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10616 | 25.4 mm | 175.0 mm | ¥264.00 | 当天 | 加入购物车 | ||
| MBCX10617 | 25.4 mm | 200.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10618 | 25.4 mm | 250.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10619 | 25.4 mm | 300.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10620 | 25.4 mm | 400.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10621 | 25.4 mm | 500.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10622 | 25.4 mm | 750.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| MBCX10623 | 25.4 mm | 1000.0 mm | ¥266.00 | 当天 | 加入购物车 |
N-BK7，双凸透镜，未镀膜，350 nm-2.0 μm，未安装
- 基片材料：N-BK7
- 工作波长：350 nm-2.0 μm
- 用途：成像、扩束或缩束
LBTEK 双凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK 采用N-BK7玻璃生产双凸透镜，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK 所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| BCX10001 | 6.0 mm | 10.0 mm | ¥164.00 | 当天 | 加入购物车 | ||
| BCX10002 | 6.0 mm | 12.0 mm | ¥162.00 | 当天 | 加入购物车 | ||
| BCX10202 | 9.0 mm | 12.0 mm | ¥170.00 | 当天 | 加入购物车 | ||
| BCX10303 | 12.7 mm | 15.0 mm | ¥175.00 | 当天 | 加入购物车 | ||
| BCX10304 | 12.7 mm | 20.0 mm | ¥175.00 | 当天 | 加入购物车 | ||
| BCX10305 | 12.7 mm | 25.0 mm | ¥170.00 | 当天 | 加入购物车 | ||
| BCX10307 | 12.7 mm | 30.0 mm | ¥170.00 | 当天 | 加入购物车 | ||
| BCX10309 | 12.7 mm | 40.0 mm | ¥167.00 | 当天 | 加入购物车 | ||
| BCX10310 | 12.7 mm | 50.0 mm | ¥167.00 | 当天 | 加入购物车 | ||
| BCX10313 | 12.7 mm | 100.0 mm | ¥167.00 | 当天 | 加入购物车 | ||
| BCX10504 | 24.0 mm | 20.0 mm | ¥96.00 | 当天 | 加入购物车 | ||
| BCX10606 | 25.4 mm | 25.4 mm | ¥192.00 | 当天 | 加入购物车 | ||
| BCX10607 | 25.4 mm | 30.0 mm | ¥191.00 | 当天 | 加入购物车 | ||
| BCX10608 | 25.4 mm | 35.0 mm | ¥187.00 | 当天 | 加入购物车 | ||
| BCX10609 | 25.4 mm | 40.0 mm | ¥187.00 | 当天 | 加入购物车 | ||
| BCX10610 | 25.4 mm | 50.0 mm | ¥187.00 | 当天 | 加入购物车 | ||
| BCX10611 | 25.4 mm | 60.0 mm | ¥187.00 | 当天 | 加入购物车 | ||
| BCX10612 | 25.4 mm | 75.0 mm | ¥187.00 | 当天 | 加入购物车 | ||
| BCX10613 | 25.4 mm | 100.0 mm | ¥182.00 | 当天 | 加入购物车 | ||
| BCX10614 | 25.4 mm | 125.0 mm | ¥182.00 | 当天 | 加入购物车 | ||
| BCX10615 | 25.4 mm | 150.0 mm | ¥178.00 | 当天 | 加入购物车 | ||
| BCX10616 | 25.4 mm | 175.0 mm | ¥176.00 | 当天 | 加入购物车 | ||
| BCX10617 | 25.4 mm | 200.0 mm | ¥175.00 | 当天 | 加入购物车 | ||
| BCX10618 | 25.4 mm | 250.0 mm | ¥174.00 | 当天 | 加入购物车 | ||
| BCX10619 | 25.4 mm | 300.0 mm | ¥173.00 | 当天 | 加入购物车 | ||
| BCX10620 | 25.4 mm | 400.0 mm | ¥173.00 | 当天 | 加入购物车 | ||
| BCX10621 | 25.4 mm | 500.0 mm | ¥173.00 | 当天 | 加入购物车 | ||
| BCX10622 | 25.4 mm | 750.0 mm | ¥173.00 | 当天 | 加入购物车 | ||
| BCX10623 | 25.4 mm | 1000.0 mm | ¥171.00 | 当天 | 加入购物车 | ||
| BCX10813 | 50.8mm | 100.0 mm | ¥269.00 | 当天 | 加入购物车 |
