产品说明

光学材质：B270
工作波长：380 nm-2.1 μm
用途：聚光、投影和探测

相比于普通球面透镜，非球面聚光透镜具有更大的数值孔径（NA）和更低的 f 数（f/#）。这些聚光镜适用于准直宽光谱光源、LED等光源或者一些需要高效照明场景。为保证最佳性能，用于点光源准直时，光束入射在透镜较平坦的一面上；非球面聚光透镜用于准直光束聚焦时，光束入射在曲率更大的面上。LBTEK选用B270玻璃制作多种非球面聚光透镜，B270玻璃是Schott开发的一种高品质玻璃，具有很高的表面平整度和良好的光学性能，在可见光波段具有良好的透过率。与精密抛光非球面透镜相比，模压非球面聚光透镜具有生产一致性好，可大批量生产等优点。LBTEK提供未镀膜非球面聚光透镜和400-700 nm、700-1100 nm两种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

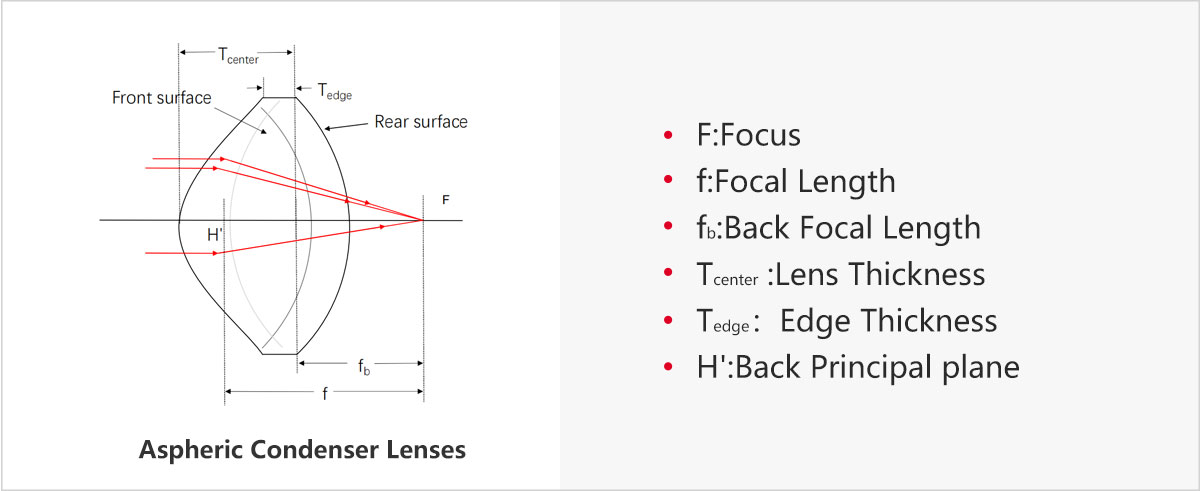

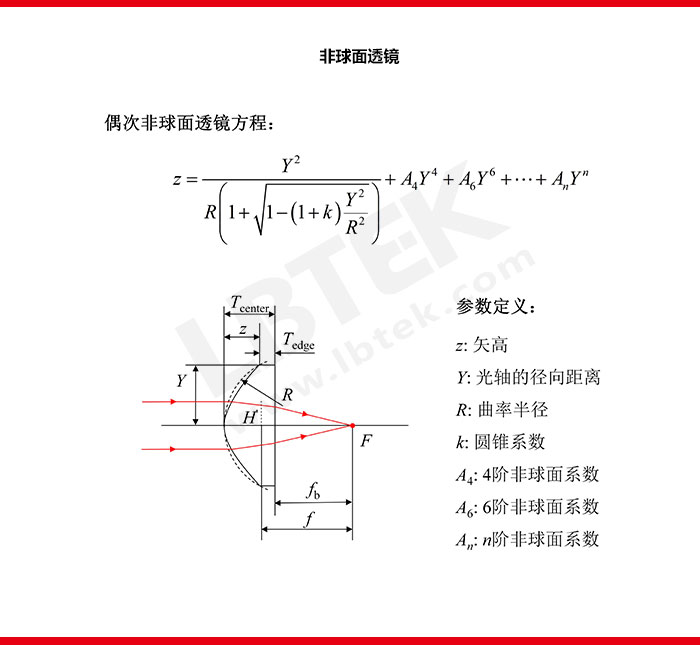

示意图

产品属性

光学元件材质B270

中心厚度公差±0.3 mm

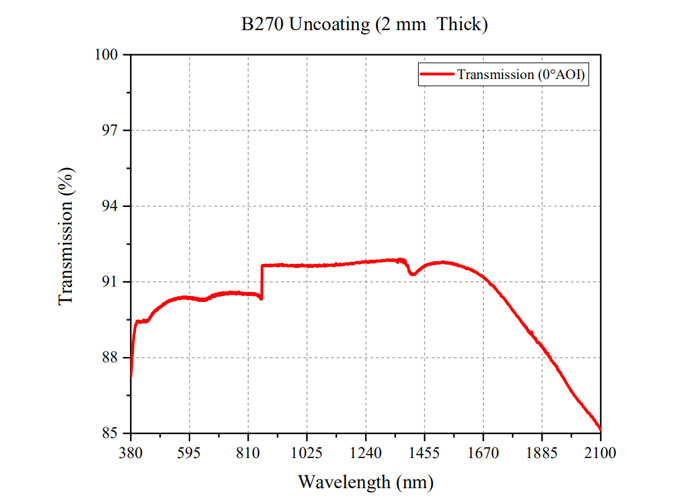

工作波长380 nm-2.1 μm

表面光洁度（划痕/麻点）80/50

偏心度≤30 arcmin

直径公差+0.0 /-0.5 mm

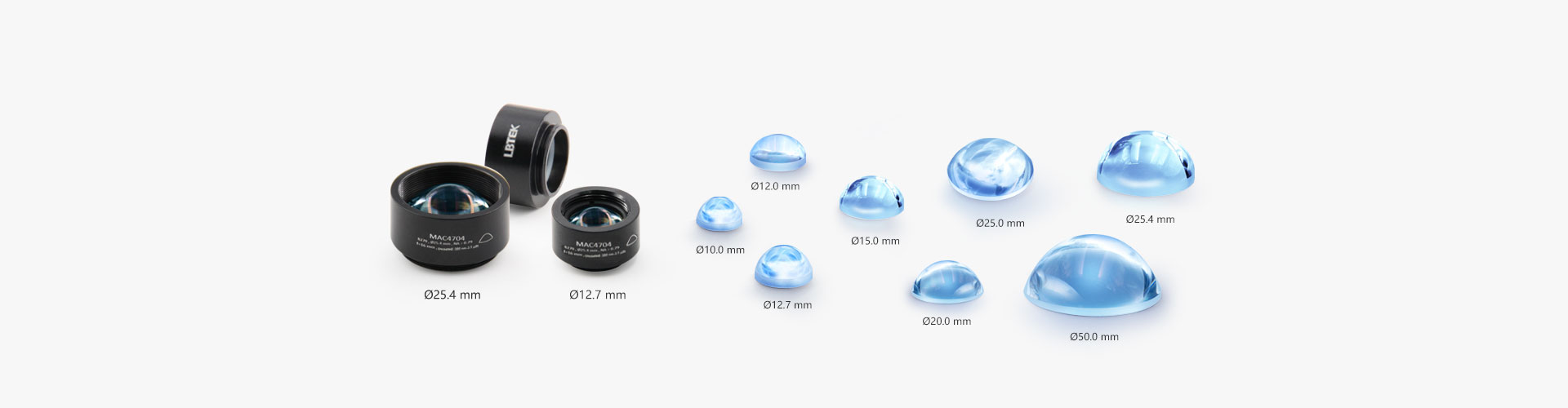

非球面聚光透镜，未镀膜：380 nm-2.1 μm

基片材料：B270
大数值孔径（NA）
工作波长：380 nm-2.1 μm（未镀膜）
用途：聚光、投影和探测

LBTEK选用B270玻璃制作多种非球面聚光透镜，B270玻璃是Schott开发的一种高品质玻璃，具有很高的表面平整度和良好的光学性能，在可见光波段具有良好的透过率。LBTEK非球面聚光透镜预安装标准透镜套筒。套筒表面均刻有产品型号、类型、直径、焦距和数值孔径，方便用户快速识别透镜参数。

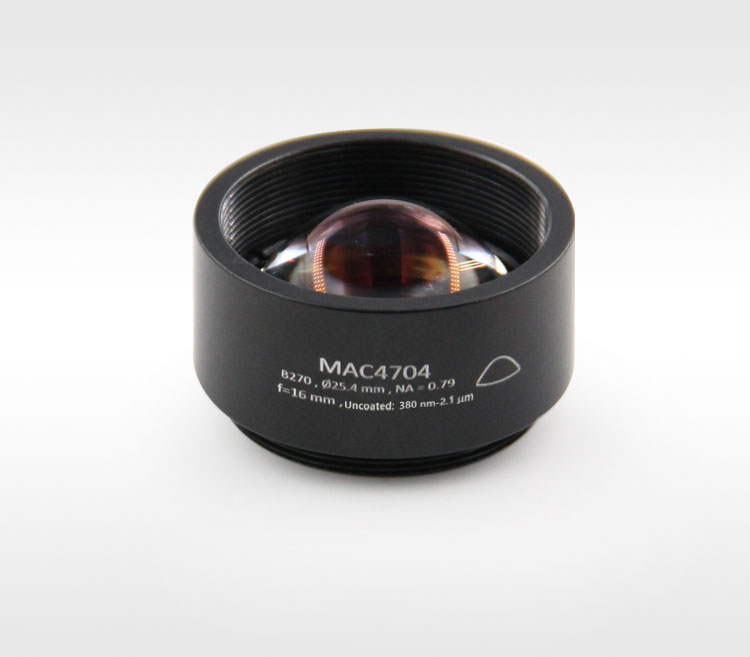

LBTEK透镜外壳表面均刻有产品型号等信息

产品型号	直径	焦距	数值孔径	通光孔径	单价	发货日期
MAC4807	50.0 mm	40.0 mm	0.60	>45.0 mm	¥480.00	8周	加入购物车
MAC4704	25.4 mm	16.0 mm	0.79	>22.9 mm	¥221.00	当天	加入购物车
MAC4606	25.0 mm	20.1 mm	0.60	>22.5 mm	¥237.00	当天	加入购物车
MAC4301	12.7 mm	8.0 mm	0.78	>11.4 mm	¥201.00	8周	加入购物车
MAC4202	12.0 mm	10.5 mm	0.54	>10.8 mm	¥210.00	当天	加入购物车

非球面聚光透镜，未镀膜：380 nm-2.1 μm，未安装

基片材料：B270
大数值孔径（NA）
工作波长：380 nm-2.1 μm（未镀膜）
用途：聚光、投影和探测

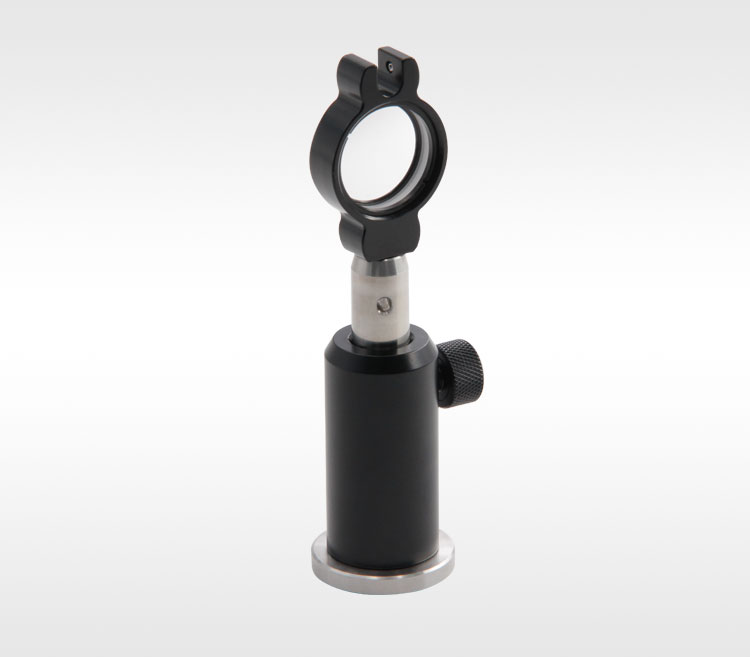

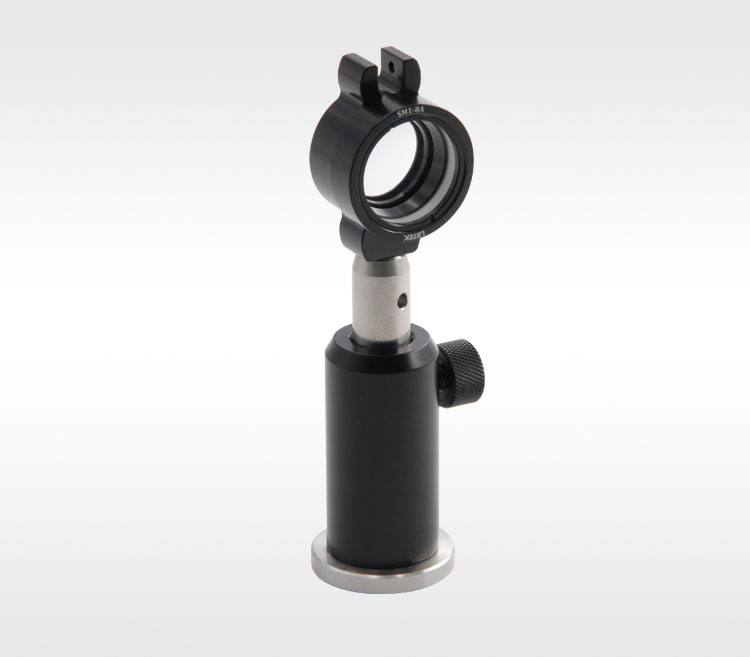

LBTEK选用B270玻璃制作多种非球面聚光透镜，B270玻璃是Schott开发的一种高品质玻璃，具有很高的表面平整度和良好的光学性能，在可见光波段具有良好的透过率。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

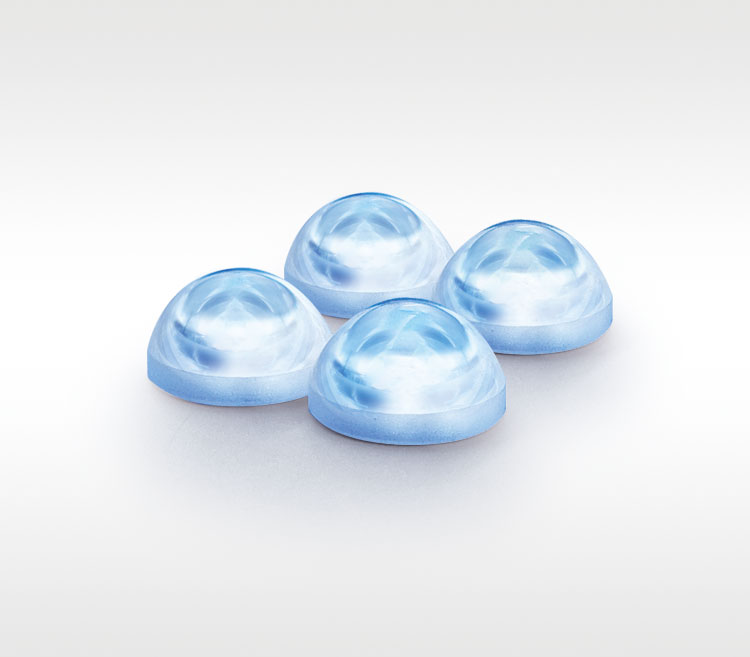

LBTEK未安装透镜适用于搭建紧凑型系统

产品型号	直径	焦距	数值孔径	通光孔径	单价	发货日期
AC4807	50.0 mm	40.0 mm	0.60	>45.0 mm	¥332.00	7周	加入购物车
AC4704	25.4 mm	16.0 mm	0.79	>22.9 mm	¥134.00	6周	加入购物车
AC4606	25.0 mm	20.1 mm	0.60	>22.5 mm	¥137.00	当天	加入购物车
AC4505	20.0 mm	18.1 mm	0.52	>18.0 mm	¥130.00	当天	加入购物车
AC4403	15.0 mm	12.0 mm	0.61	>13.5 mm	¥130.00	当天	加入购物车
AC4301	12.7 mm	8.0 mm	0.78	>11.4 mm	¥130.00	3周	加入购物车
AC4202	12.0 mm	10.5 mm	0.54	>10.8 mm	¥134.00	6周	加入购物车
AC4101	10.0 mm	8.0 mm	0.61	>9.0 mm	¥133.00	8周	加入购物车

非球面聚光透镜，B270，未镀膜：380 nm-2.1 μm
