产品说明
- 两个固定臂可用于安装矩形光学元件
- 缓冲橡胶垫可保护光学元件
- 最大夹持高度为40 mm
- 底部M4螺纹孔可与接杆连接

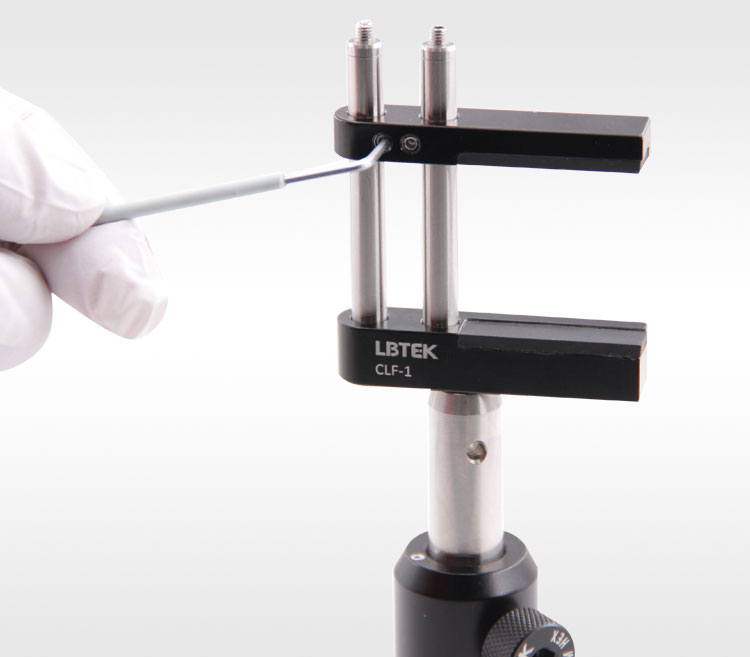

LBTEK柱透镜安装架常用于安装柱透镜或者其他矩形的光学元件，每个安装架都是由两个带橡胶垫的固定臂组成。上面的固定臂可以沿接杆滑动，并配有紧定螺丝可固定在接杆上面。而下面那个固定臂是固定的，底部配有M4螺纹孔，可连接Ø12.7 mm不锈钢光学接杆。如果需要安装更高的光学元件，可以在原有同轴接杆上外接Ø6 mm同轴系统安装接杆来增加接杆的长度。
除了固定式柱透镜安装架以外，LBTEK还提供二维可调式柱透镜安装架，分为左手系和右手系两种类型，标配两个调节器，可以调节柱透镜的俯仰和偏摆角度
演示视频
产品属性
材质6061-T6铝合金/ 303不锈钢/橡胶
最大夹持高度40 mm
底部螺纹安装孔类型M4
表面处理黑色阳极氧化
固定式柱透镜安装架
- 最大夹持高度：40 mm
- 缓冲橡胶垫可保护光学元件
- 底部M4螺纹孔可与接杆连接
LBTEK柱透镜安装架常用于矩形光学元件，每个安装架都是由两个带橡胶垫的固定臂组成，上方的固定臂可以沿接杆滑动，并配有紧定螺丝可固定压臂在接杆的位置。而下方的固定臂不可滑动，底部配有M4螺纹孔，可连接Ø12.7 mm不锈钢光学接杆。如果需要安装更高的光学元件，可以在原有接杆上再外接Ø6 mm同轴系统安装接杆来增加接杆的长度。

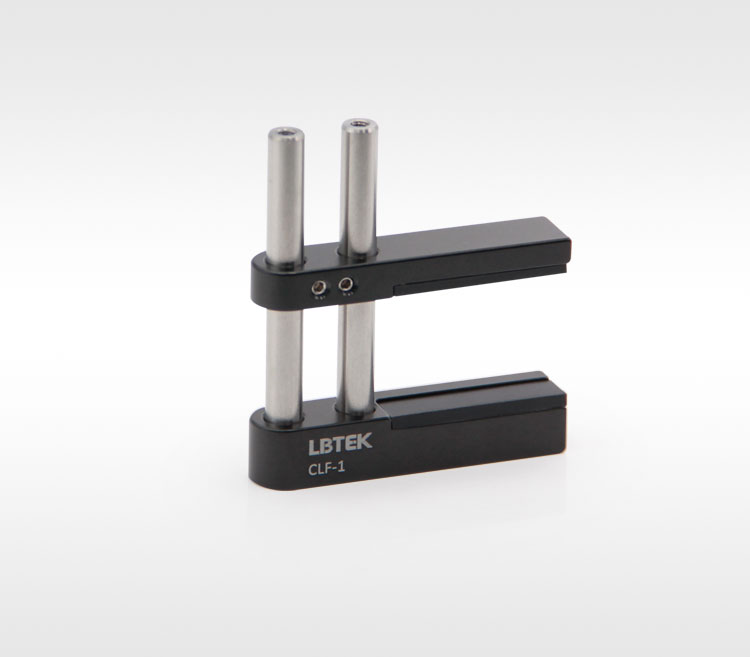

柱透镜安装架的两个固定臂常用于安装矩形光学元件
产品型号 | 最大夹持高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CLF-1 | 40 mm | ¥259.00 | 当天 | 加入购物车 |
