产品说明
- 光学材质：N-BK7
- 工作波长：1100 nm-1650 nm
- 用途：扩束、成像、缩束
平凸透镜一面凸面一面平面，具有正焦距，通常用于缩小光束、减小焦距或放大图像等相关应用。为减少球差，平凸透镜用于准直光束聚焦时，光束应入射到透镜曲面上；用于点光源准直时，光束入射在平面上。LBTEK选择使用N-BK7制作多种透镜，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。
我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

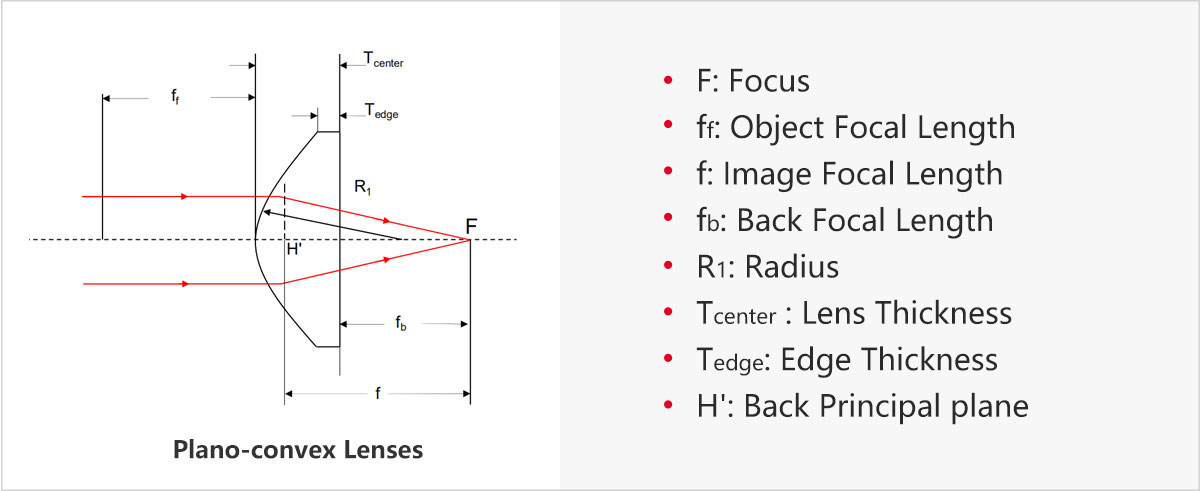

示意图
产品属性
光学元件材质N-BK7
表面光洁度（划痕/麻点）40/20
曲面光圈3
设计波长587.6 nm
曲面局部光圈0.5
偏心度≤3 arcmin
平凸透镜，N-BK7，增透膜：1100 nm-1650 nm
- 基片材料：N-BK7
- 工作波长：增透膜：1100 nm-1650 nm
- 用途：成像、准直、扩束
- 预安装机械外壳
LBTEK平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK平凸透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCX10818-C | 50.8 mm | 250.0 mm | ¥512.00 | 当天 | 加入购物车 | ||
| MCX10813-C | 50.8 mm | 100.0 mm | ¥369.00 | 当天 | 加入购物车 | ||
| MCX10623-C | 25.4 mm | 1000.0 mm | ¥345.00 | 当天 | 加入购物车 | ||
| MCX10622-C | 25.4 mm | 750.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10621-C | 25.4 mm | 500.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10620-C | 25.4 mm | 400.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10619-C | 25.4 mm | 300.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10618-C | 25.4 mm | 250.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10617-C | 25.4 mm | 200.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10616-C | 25.4 mm | 175.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10615-C | 25.4 mm | 150.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10614-C | 25.4 mm | 125.0 mm | ¥345.00 | 当天 | 加入购物车 | ||
| MCX10613-C | 25.4 mm | 100.0 mm | ¥345.00 | 当天 | 加入购物车 | ||
| MCX10612-C | 25.4 mm | 75.0 mm | ¥362.00 | 当天 | 加入购物车 | ||
| MCX10611-C | 25.4 mm | 60.0 mm | ¥352.00 | 当天 | 加入购物车 | ||
| MCX10610-C | 25.4 mm | 50.0 mm | ¥362.00 | 当天 | 加入购物车 | ||
| MCX10609-C | 25.4 mm | 40.0 mm | ¥355.00 | 当天 | 加入购物车 | ||
| MCX10608-C | 25.4 mm | 35.0 mm | ¥362.00 | 当天 | 加入购物车 | ||
| MCX10607-C | 25.4 mm | 30.0 mm | ¥362.00 | 当天 | 加入购物车 | ||
| MCX10606-C | 25.4 mm | 25.4 mm | ¥365.00 | 当天 | 加入购物车 | ||
| MCX10510-C | 25.0 mm | 50.0 mm | ¥358.00 | 当天 | 加入购物车 | ||
| MCX10313-C | 12.7 mm | 100.0 mm | ¥317.00 | 当天 | 加入购物车 | ||
| MCX10310-C | 12.7 mm | 50.0 mm | ¥318.00 | 当天 | 加入购物车 | ||
| MCX10309-C | 12.7 mm | 40.0 mm | ¥318.00 | 当天 | 加入购物车 | ||
| MCX10307-C | 12.7 mm | 30.0 mm | ¥318.00 | 当天 | 加入购物车 | ||
| MCX10305-C | 12.7 mm | 25.0 mm | ¥325.00 | 当天 | 加入购物车 | ||
| MCX10303-C | 12.7 mm | 15.0 mm | ¥325.00 | 当天 | 加入购物车 | ||
| MCX10304-C | 12.7 mm | 20.0 mm | ¥325.00 | 当天 | 加入购物车 |
平凸透镜，N-BK7，增透膜：1100 nm-1650 nm，未安装
- 基片材料：N-BK7
- 工作波长：1100 nm- 1650 nm
- 用途：成像、准直、扩束
LBTEK平凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK平凸透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。
LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CX10818-C | 50.8 mm | 250.0 mm | ¥407.00 | 当天 | 加入购物车 | ||
| CX10713-C | 30.0 mm | 100.0 mm | ¥287.00 | 6周 | 加入购物车 | ||
| CX10623-C | 25.4 mm | 1000.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10622-C | 25.4 mm | 750.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10621-C | 25.4 mm | 500.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10620-C | 25.4 mm | 400.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10619-C | 25.4 mm | 300.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10618-C | 25.4 mm | 250.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10617-C | 25.4 mm | 200.0 mm | ¥260.00 | 当天 | 加入购物车 | ||
| CX10616-C | 25.4 mm | 175.0 mm | ¥268.00 | 当天 | 加入购物车 | ||
| CX10615-C | 25.4 mm | 150.0 mm | ¥268.00 | 当天 | 加入购物车 | ||
| CX10614-C | 25.4 mm | 125.0 mm | ¥268.00 | 当天 | 加入购物车 | ||
| CX10613-C | 25.4 mm | 100.0 mm | ¥268.00 | 5周 | 加入购物车 | ||
| CX10612-C | 25.4 mm | 75.0 mm | ¥268.00 | 当天 | 加入购物车 | ||
| CX10611-C | 25.4 mm | 60.0 mm | ¥271.00 | 当天 | 加入购物车 | ||
| CX10610-C | 25.4 mm | 50.0 mm | ¥271.00 | 当天 | 加入购物车 | ||
| CX10609-C | 25.4 mm | 40.0 mm | ¥276.00 | 当天 | 加入购物车 | ||
| CX10608-C | 25.4 mm | 35.0 mm | ¥276.00 | 当天 | 加入购物车 | ||
| CX10607-C | 25.4 mm | 30.0 mm | ¥276.00 | 当天 | 加入购物车 | ||
| CX10606-C | 25.4 mm | 25.4 mm | ¥279.00 | 当天 | 加入购物车 | ||
| CX10510-C | 25.0 mm | 50.0 mm | ¥271.00 | 当天 | 加入购物车 | ||
| CX10313-C | 12.7 mm | 100.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10310-C | 12.7 mm | 50.0 mm | ¥241.00 | 当天 | 加入购物车 | ||
| CX10309-C | 12.7 mm | 40.0 mm | ¥246.00 | 当天 | 加入购物车 | ||
| CX10307-C | 12.7 mm | 30.0 mm | ¥246.00 | 当天 | 加入购物车 | ||
| CX10305-C | 12.7 mm | 25.0 mm | ¥246.00 | 当天 | 加入购物车 | ||
| CX10304-C | 12.7 mm | 20.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10303-C | 12.7 mm | 15.0 mm | ¥252.00 | 当天 | 加入购物车 | ||
| CX10202-C | 9.0 mm | 12.0 mm | ¥250.00 | 当天 | 加入购物车 | ||
| CX10813-C | 50.8 mm | 100.0 mm | ¥281.00 | 当天 | 加入购物车 | ||
| CX10003-C | 6.0 mm | 15.0 mm | ¥236.00 | 当天 | 加入购物车 |
