产品说明
- 光学材质：N-BK7

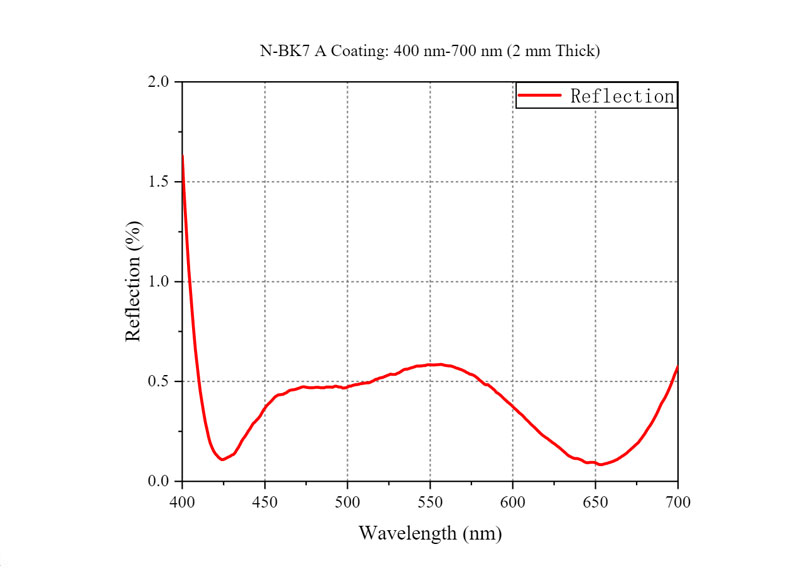

- 工作波长：400 nm-700 nm（增镀膜）
- 用途：成像、扩束或缩束，会聚

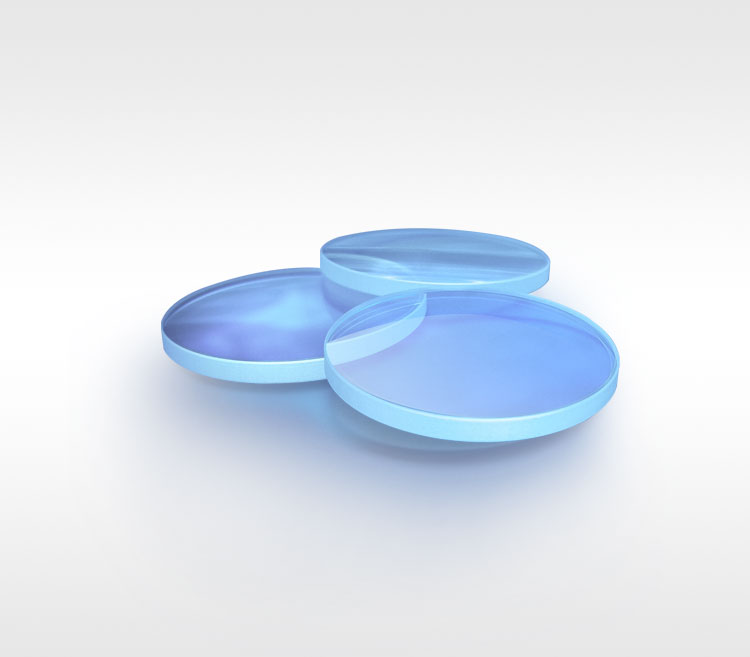

双凸透镜具有正焦距，可用于将准直光束聚焦或者将点光源准直。同时透镜两面都镀有400 nm-700 nm的增透膜，可以减小透镜的反射率。双凸透镜常用于成像应用中，N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。LBTEK 选择N-BK7制作多种透镜，我们的透镜均精细加工，严格管控质量。保证LBTEK 以合理的价格为用户提供高质量的透镜产品。

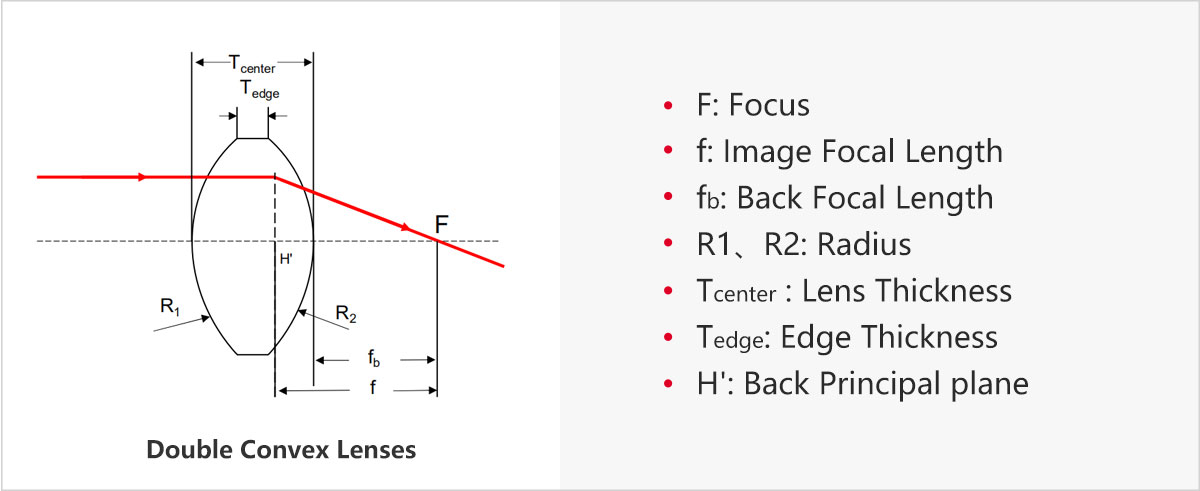

示意图
产品属性
光学元件材质N-BK7
表面光洁度（划痕/麻点）40/20
曲面光圈3
曲面局部光圈0.5
设计波长587.6 nm
偏心度≤3 arcmin
焦距公差±1%
双凸透镜，N-BK7，增透膜：400 nm-700 nm
- 基片材料：N-BK7
- 工作波长：400 nm-700 nm（增镀膜）
- 用途：成像、扩束或缩束，汇聚
LBTEK 双凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK 采用N-BK7玻璃生产双凸透镜，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK 所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

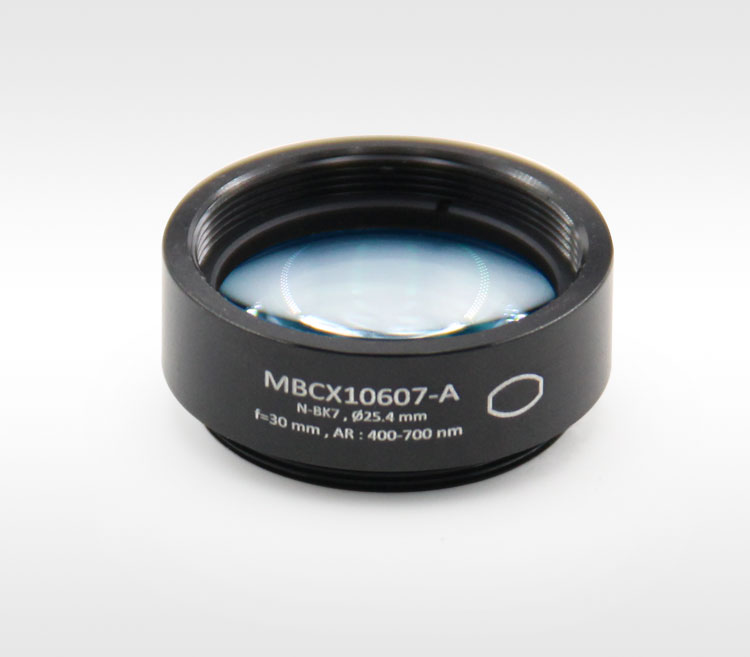

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MBCX10621-A | 25.4 mm | 500.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10303-A | 12.7 mm | 15.0 mm | ¥313.00 | 当天 | 加入购物车 | ||
| MBCX10304-A | 12.7 mm | 20.0 mm | ¥313.00 | 当天 | 加入购物车 | ||
| MBCX10305-A | 12.7 mm | 25.0 mm | ¥308.00 | 当天 | 加入购物车 | ||
| MBCX10307-A | 12.7 mm | 30.0 mm | ¥308.00 | 当天 | 加入购物车 | ||
| MBCX10309-A | 12.7 mm | 40.0 mm | ¥308.00 | 当天 | 加入购物车 | ||
| MBCX10310-A | 12.7 mm | 50.0 mm | ¥313.00 | 当天 | 加入购物车 | ||
| MBCX10313-A | 12.7 mm | 100.0 mm | ¥308.00 | 当天 | 加入购物车 | ||
| MBCX10315-A 新品 | 12.7 mm | 150.0 mm | ¥308.00 | 1周 | 加入购物车 | ||
| MBCX10606-A | 25.4 mm | 25.4 mm | ¥349.00 | 当天 | 加入购物车 | ||
| MBCX10607-A | 25.4 mm | 30.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MBCX10608-A | 25.4 mm | 35.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10609-A | 25.4 mm | 40.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MBCX10610-A | 25.4 mm | 50.0 mm | ¥349.00 | 当天 | 加入购物车 | ||
| MBCX10611-A | 25.4 mm | 60.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MBCX10612-A | 25.4 mm | 75.0 mm | ¥342.00 | 当天 | 加入购物车 | ||
| MBCX10613-A | 25.4 mm | 100.0 mm | ¥342.00 | 当天 | 加入购物车 | ||
| MBCX10614-A | 25.4 mm | 125.0 mm | ¥342.00 | 当天 | 加入购物车 | ||
| MBCX10615-A | 25.4 mm | 150.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10616-A | 25.4 mm | 175.0 mm | ¥335.00 | 当天 | 加入购物车 | ||
| MBCX10617-A | 25.4 mm | 200.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10618-A | 25.4 mm | 250.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10619-A | 25.4 mm | 300.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10620-A | 25.4 mm | 400.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10622-A | 25.4 mm | 750.0 mm | ¥339.00 | 当天 | 加入购物车 | ||
| MBCX10623-A | 25.4 mm | 1000.0 mm | ¥339.00 | 当天 | 加入购物车 |
双凸透镜，N-BK7，增透膜：400 nm-700 nm，未安装
- 基片材料：N-BK7
- 工作波长：400 nm-700 nm（增镀膜）
- 用途：成像、扩束或缩束，汇聚
LBTEK 双凸透镜具有正焦距常用于成像或光束准直等应用。LBTEK 采用N-BK7玻璃生产双凸透镜，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK 所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。
LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| BCX10001-A | 6.0 mm | 10.0 mm | ¥245.00 | 当天 | 加入购物车 | ||
| BCX10003-A | 6.0 mm | 15.0 mm | ¥219.00 | 当天 | 加入购物车 | ||
| BCX10621-A | 25.4 mm | 500.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10002-A | 6.0 mm | 12.0 mm | ¥233.00 | 当天 | 加入购物车 | ||
| BCX10207-A | 9.0 mm | 20.0 mm | ¥233.00 | 当天 | 加入购物车 | ||
| BCX10202-A | 9.0 mm | 12.0 mm | ¥236.00 | 当天 | 加入购物车 | ||
| BCX10303-A | 12.7 mm | 15.0 mm | ¥246.00 | 当天 | 加入购物车 | ||
| BCX10304-A | 12.7 mm | 20.0 mm | ¥246.00 | 当天 | 加入购物车 | ||
| BCX10305-A | 12.7 mm | 25.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| BCX10307-A | 12.7 mm | 30.0 mm | ¥240.00 | 当天 | 加入购物车 | ||
| BCX10309-A | 12.7 mm | 40.0 mm | ¥235.00 | 当天 | 加入购物车 | ||
| BCX10310-A | 12.7 mm | 50.0 mm | ¥235.00 | 当天 | 加入购物车 | ||
| BCX10313-A | 12.7 mm | 100.0 mm | ¥235.00 | 当天 | 加入购物车 | ||
| BCX10315-A 新品 | 12.7 mm | 150.0 mm | ¥235.00 | 当天 | 加入购物车 | ||
| BCX10823-A | 50.8 mm | 1000.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10822-A | 50.8 mm | 750.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10821-A | 50.8 mm | 500.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10820-A | 50.8 mm | 400.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10819-A | 50.8 mm | 300.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10818-A | 50.8 mm | 250.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10817-A | 50.8 mm | 200.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10816-A | 50.8 mm | 175.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10815-A | 50.8 mm | 150.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10814-A | 50.8 mm | 125.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10813-A | 50.8 mm | 100.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10812-A | 50.8 mm | 75.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10811-A | 50.8 mm | 60.0 mm | ¥338.00 | 当天 | 加入购物车 | ||
| BCX10606-A | 25.4 mm | 25.4 mm | ¥271.00 | 当天 | 加入购物车 | ||
| BCX10607-A | 25.4 mm | 30.0 mm | ¥271.00 | 当天 | 加入购物车 | ||
| BCX10608-A | 25.4 mm | 35.0 mm | ¥266.00 | 当天 | 加入购物车 | ||
| BCX10609-A | 25.4 mm | 40.0 mm | ¥263.00 | 当天 | 加入购物车 | ||
| BCX10610-A | 25.4 mm | 50.0 mm | ¥263.00 | 当天 | 加入购物车 | ||
| BCX10611-A | 25.4 mm | 60.0 mm | ¥263.00 | 当天 | 加入购物车 | ||
| BCX10612-A | 25.4 mm | 75.0 mm | ¥263.00 | 当天 | 加入购物车 | ||
| BCX10613-A | 25.4 mm | 100.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10614-A | 25.4 mm | 125.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10615-A | 25.4 mm | 150.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10616-A | 25.4 mm | 175.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10617-A | 25.4 mm | 200.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10618-A | 25.4 mm | 250.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10619-A | 25.4 mm | 300.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10620-A | 25.4 mm | 400.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10622-A | 25.4 mm | 750.0 mm | ¥258.00 | 当天 | 加入购物车 | ||
| BCX10623-A | 25.4 mm | 1000.0 mm | ¥258.00 | 当天 | 加入购物车 |
