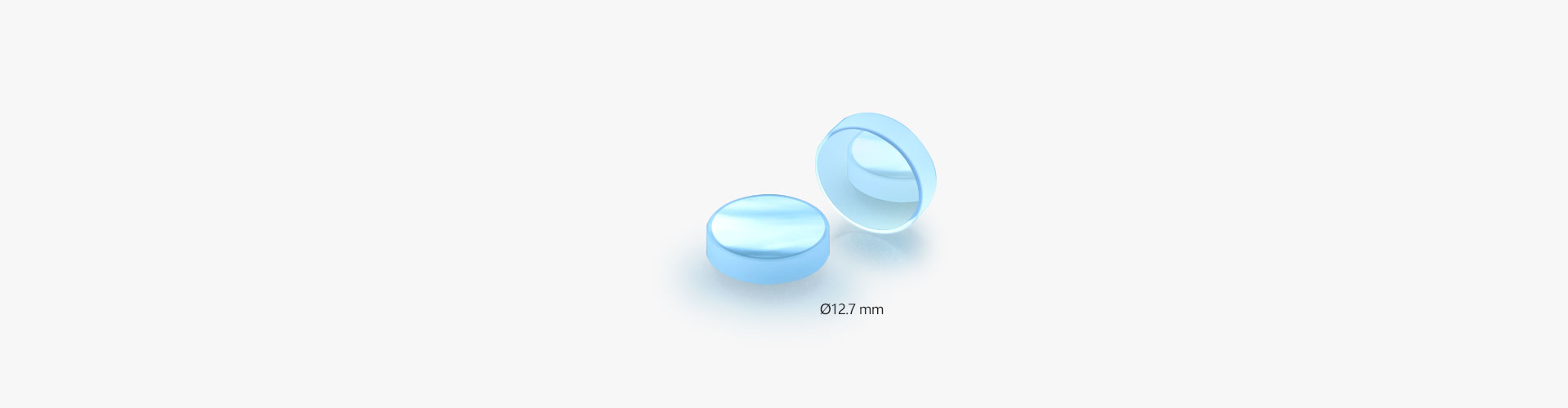

金属膜凹面反射镜,紫外增强铝膜:250 nm-600 nm

  • 参数规格
  • 曲线
  • 技术说明
  • 组装
  • 反馈
产品说明
  • 光学材质:Borofloat玻璃
  • 二氧化硅保护层
  • 光束汇聚,准直,收集及成像
  • 工作波长:250 nm-600 nm

     镀紫外增强铝膜凹面反射镜非常适用于紫外波段宽谱范围光束汇聚或准直,光束收集,其在宽谱范围内具有较高的反射率。光束在金属膜表面反射,不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀紫外增强铝膜反射镜在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。 LBTEK提供镀铝膜、银膜和金膜三种金属膜反射镜。我们的反射镜均精细加工,严格管控质量,保证LBTEK以合理的价格为用户提供高质量的透镜产品。如需定制金属反射镜,请联系LBTEK技术支持。

示意图
通用参数
光学元件材质
Borofloat玻璃
直径公差
+0.0/-0.15 mm
通光孔径
90% CA
工作波长
250 nm-600 nm
反射率
Ravg>90%
表面光洁度(划痕/麻点)
40/20
表面不规则度
λ/4 @ 633 nm

金属膜反射镜

一、定义

金属材料一般为晶粒聚集体,无规则取向的小晶体构成,光不能在金属内部传播,只能在金属表面传播,但由于金属材料为导体,光在传播过程中会产生焦耳热,损耗小部分光能,因此,在基材上镀金属膜能做成金属膜反射镜,但金属对光有吸收,反射率比介质膜反射镜低。



1 金属膜反射镜光路示意图。



2 金属膜凹面反射镜光路示意图。

二、特点

1、任意入射角度;

2、工作波长:450 nm-20 μm

3、较高的反射率。

三、介质膜反射镜VS金属膜反射镜

  介质膜反射镜 金属膜反射镜
反射率 >99% >93%
工作波长 400 nm-750 nm 480 nm-20 μm
材料吸收
入射角敏感度
硬度
成本

 四、说明

镀金属膜反射镜非常适用于宽谱光学系统中(工作波长450 nm-20 μm ),在宽谱范围内具有较高的反射率。由于金属膜的硬度低、容易划伤且在高湿度环境中很容易被氧化变色或脱落,针对这些缺点,LBTEK在镀金属膜反射镜的表面会增镀一层二氧化硅保护膜,隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。

LBTEK金属膜反射镜均精细加工、严格管控质量,保证以合理的价格为用户提供高质量的产品。

① Ø12.7 mm标准O型二维调整架  AMM-05B×1

② Ø12.7 mm反射镜

① Ø25.4 mm标准O型二维调整架  AMM-1B×1

② Ø25.4 mm反射镜

① Ø50.8 mm标准O型二维调整架 AMM-2B×1

② Ø50.8 mm反射镜

LBTEK 反射镜通过反射镜镜架固定使用

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
金属凹面反射镜,紫外增强铝膜:250 nm-600 nm
  • 基片材料:Borofloat玻璃
  • 二氧化硅保护层
  • 光束汇聚,准直,收集及成像
  • 工作波长:250 nm-600 nm

LBTEK提供镀紫外增强铝膜凹面反射镜,非常适用于紫外光谱范围光束汇聚或准直,光束收集,其在宽谱范围内具有较高的反射率。光束在金属膜表面反射,不会带来色差。金属膜在高湿度环境中很容易被氧化变色或脱落,LBTEK的镀紫外增强铝膜反射镜在其表面镀一层二氧化硅保护膜,用于隔绝金属膜与空气直接接触,避免金属膜被氧化影响光学性能。

LBTEK 反射镜安装于镜架中
产品型号 光学元件材质 直径 中心厚度 通光孔径 焦距 对比 单价 发货日期 购物车
CM05-F50-UVAL Borofloat 33 12.7 mm 2.98 mm 80% CA -50.0 mm
¥362

1周

加入购物车
CM05-F25-UVAL Borofloat 33 12.7 mm 2.78 mm 80% CA -25.0 mm
¥296

6周

加入购物车
CM05-F100-UVAL Borofloat 33 12.7 mm 3.08 mm 80% CA -100.0 mm
¥296

当天

加入购物车
CM05-F250-UVAL Borofloat 33 12.7 mm 3.14 mm 80% CA -250.0 mm
¥296

当天

加入购物车
CM10-F25-UVAL Borofloat 33 25.4 mm 4.71 mm 80% CA -25.0 mm
¥453

5周

加入购物车
CM10-F50-UVAL Borofloat 33 25.4 mm 5.54 mm 80% CA -50.0 mm
¥453

当天

加入购物车
CM10-F100-UVAL Borofloat 33 25.4 mm 5.95 mm 80% CA -100.0 mm
¥515

当天

加入购物车
CM10-F500-UVAL Borofloat 33 25.4 mm 6.27 mm 80% CA -500.0 mm
¥515

当天

加入购物车
