产品说明
- 适用安装各向异性光学元件（如偏振光学元件）
- 可360°旋转
- 底部M4螺纹孔连接光学接杆
LBTEK 自由空间旋转调整架适用于安装各向异性光学元件（如偏振光学元件），中心带SM系列内螺纹安装孔，附带一个SM系列卡环用于固定光学元件。旋转调整架可将内部的光学元件360°旋转，刻线精度2°，每20°有刻度数字标记。侧面带紧定螺丝，可锁紧旋转体。底部带M4螺纹孔，可连接光学接杆。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
接杆安装螺纹孔M4
旋转角度360°
自由空间旋转调整架，一英寸，带微分头
- 360°旋转，适用于Ø25.4 mm光学元件
- 旋转盘刻线精度1°，差分刻线精度5′（0.08°）
- 千分尺10格主刻度，50格分刻度，可实现±5°调节，调节精度1.2′（0.02°）
- 底部M4螺纹孔用于连接光学接杆
- 安装最大厚度12 mm光学元件

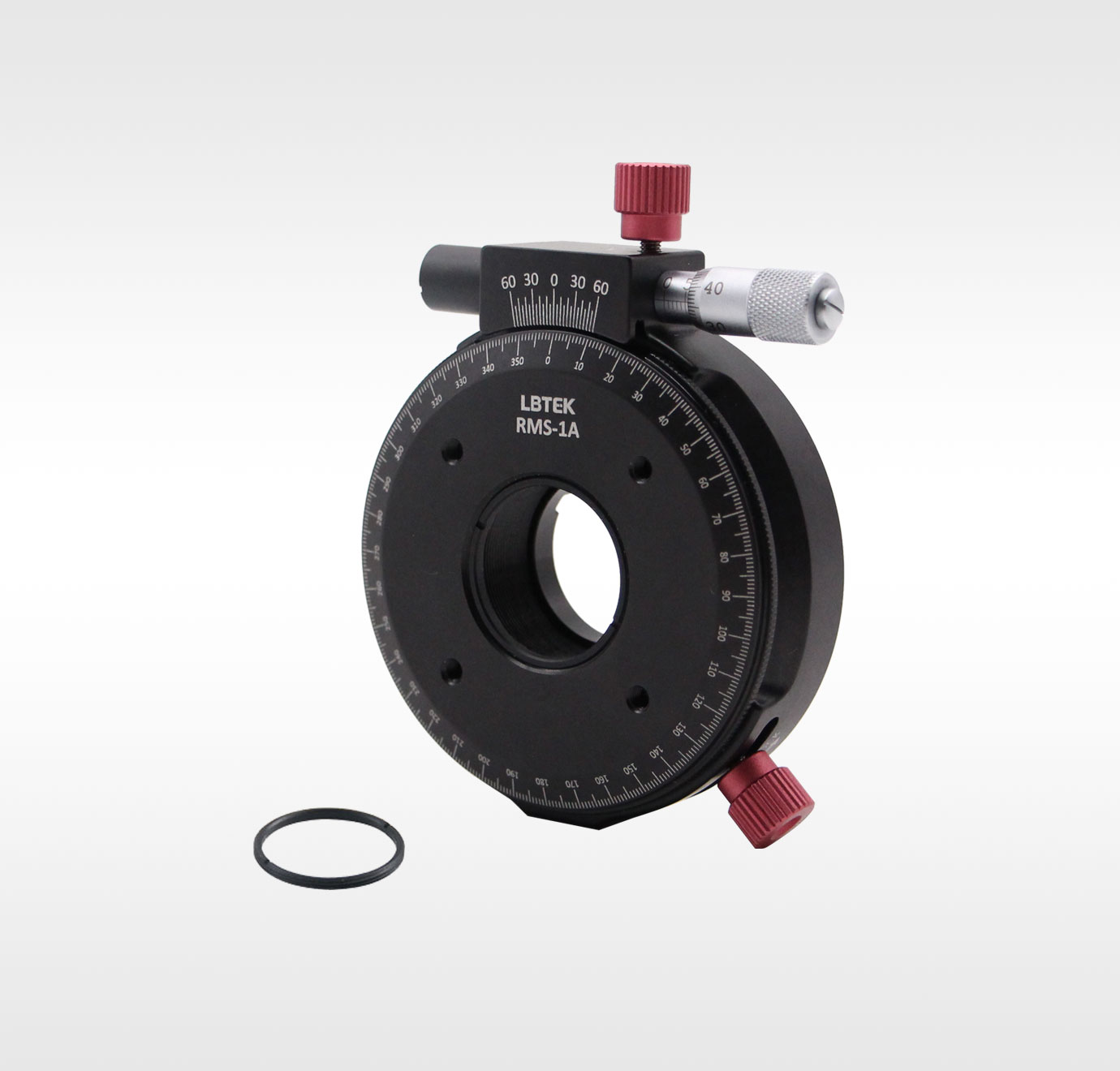

LBTEK提供的自由空间旋转调整架适用于安装Ø25.4 mm光学元件，360°可旋转。侧面手拧螺丝可实现粗调精调切换，粗调时旋转盘刻线精度为1°，差分线精度为5′（0.08°），精调时微分头提供调节范围±5°，精度为1.2′（0.02°），微分头可通过其上方手拧螺丝进行锁紧。底部带M4螺纹孔用于连接光学接杆。

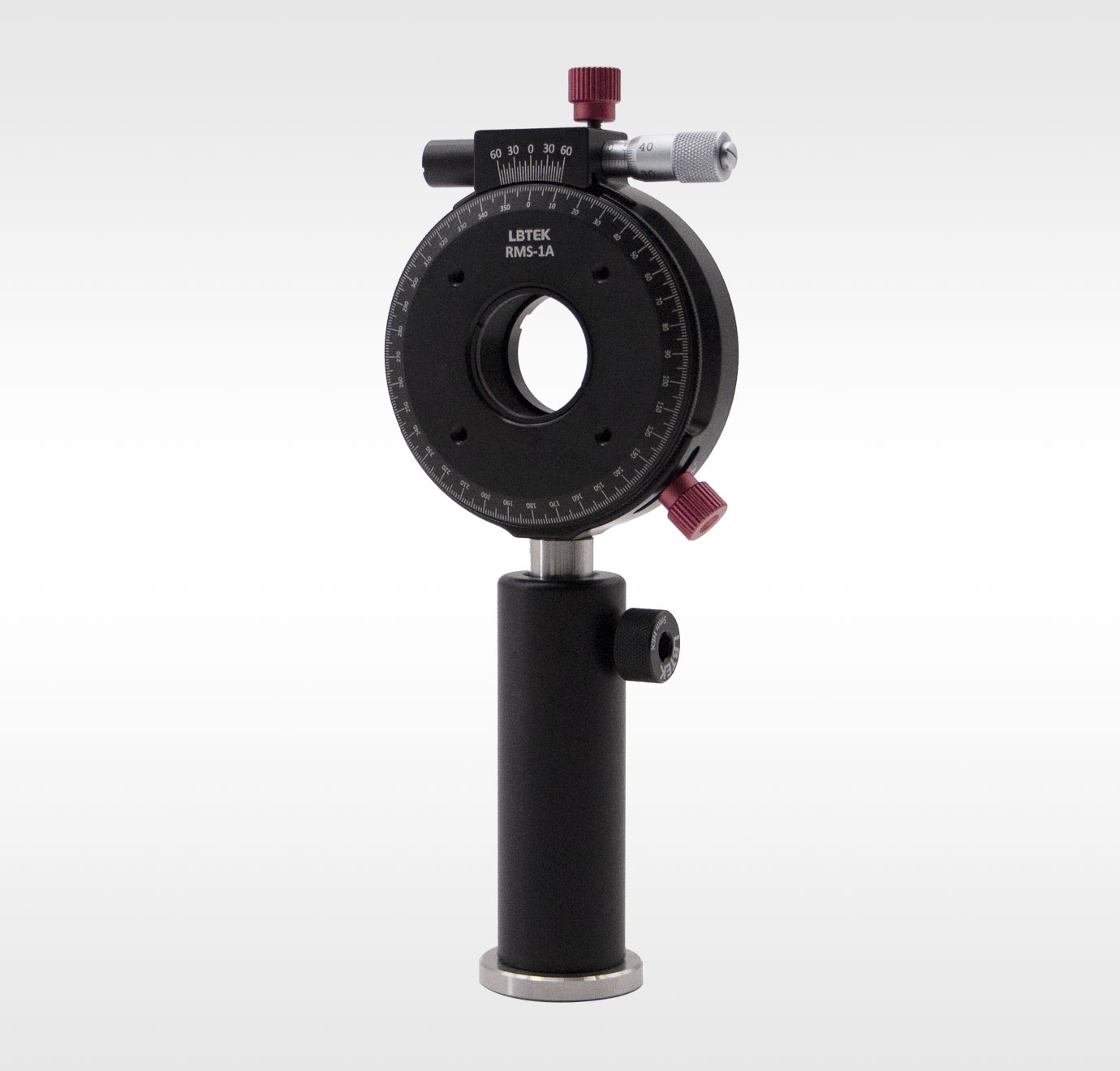

RMS-1A安装于Ø12.7 mm不锈钢光学接杆
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 调节精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RMS-1A | Ø25.4 mm | 12 mm | 1.2′（0.02°） | ¥1,578.00 | 当天 | 加入购物车 |
自由空间旋转调整架，一英寸
- 360°旋转，最小精度2°
- SM1螺纹安装孔，附带一个SM1R卡环
- 底部M4螺纹孔用于连接光学接杆
- 安装最大厚度14 mm光学元件
- 利用两个NSK精密轴承实现平滑旋转

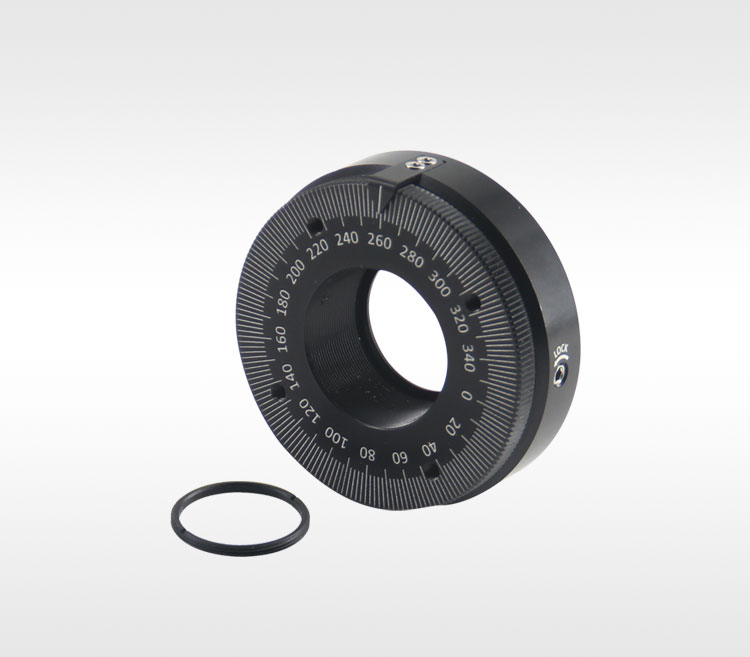

LBTEK CMRM1调整架适用于安装Ø25.4 mm各向异性光学元件，360°旋转，刻度精度2°，每20°有刻度数字标记。侧面带紧定螺丝，可锁紧旋转体。底部带M4螺纹孔用于连接光学接杆。

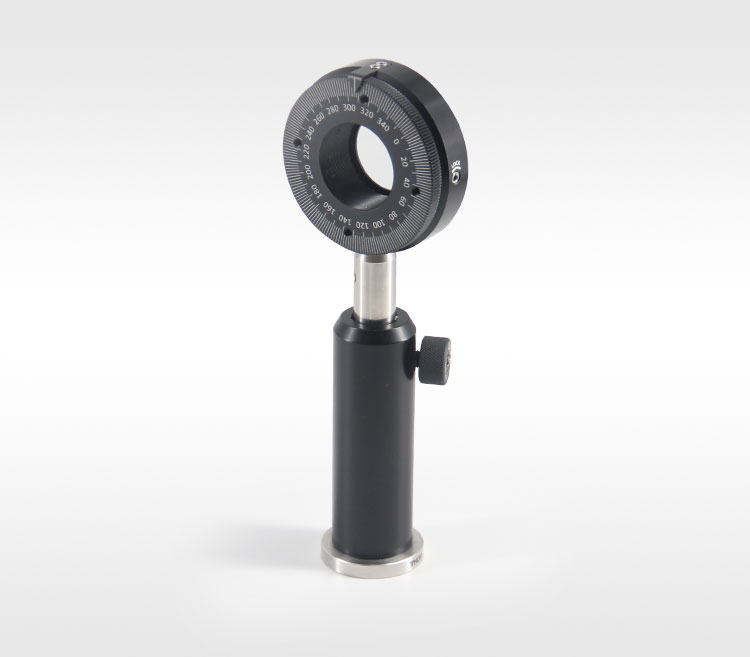

CMRM1安装于Ø12.7 mm不锈钢光学接杆
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 刻线精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| CMRM1 | Ø25.4 mm | 14 mm | 2° | ¥706.00 | 当天 | 加入购物车 |
自由空间旋转调整架，刻度盘可单独调节
- 360°旋转，刻度盘可单独归零
- 刻线盘精度为2°/格，差分为5′/格
- SM1或SM2螺纹安装孔可选，附带一个卡环
- 可安装最大厚度13 mm光学元件
- 利用两个NSK精密轴承实现平滑旋转
LBTEK提供的自由空间旋转调整架适用于安装Ø25.4 mm、Ø50.8 mm各向异性光学元件，360°旋转，刻线精度2°/格，差分刻线为5′/格。侧面带紧定螺丝，可锁紧旋转体。端面带两个沉头锁紧螺钉，松开后刻度盘可单独调节进行归零而不影响光学元件位置，可用于安装后的波片光轴与刻度盘对准，调好位置后锁紧沉头螺钉即可将刻度盘固定。底部带M4螺纹孔用于连接光学接杆。

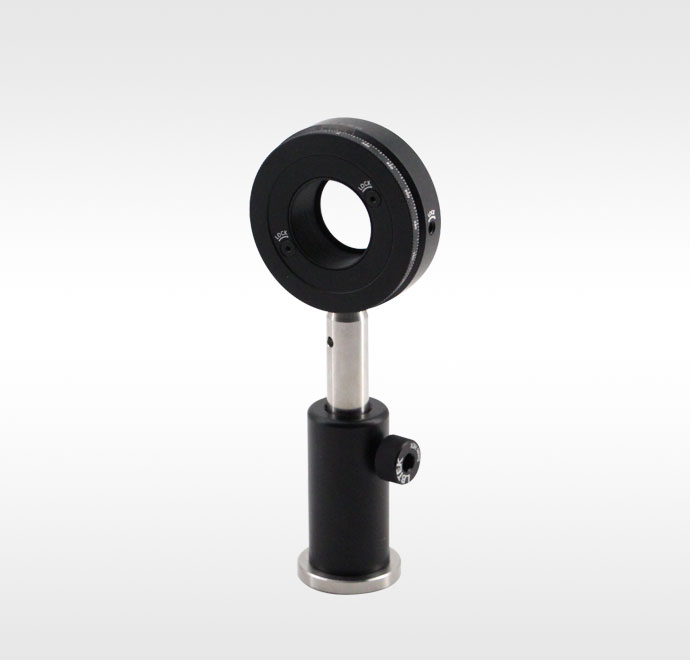

刻度盘可单独归零，可用于波片等元件
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CMRMD2 | Ø50.8 mm | 13 mm | ¥1,081.00 | 当天 | 加入购物车 | ||
| CMRMD1 | Ø25.4 mm | 13 mm | ¥755.00 | 当天 | 加入购物车 |
自由空间旋转调整架，半英寸
- 可安装Ø1/2英寸(Ø12.7 mm)光学元件，最大厚度为0.23英寸(5.9 mm)
- 360°连续粗调旋转，粗调分度2°
- 锁定时，螺纹调节器精细调节范围±7°
- 无反向间隙微调
- 游标精度为10弧分
RMS-05A旋转安装座专为 Ø1/2 英寸光学元件设计，可实现 360° 连续手动粗调与无反向间隙微调。其 SM05(0.535"-40) 内螺纹孔兼容 Ø1/2 英寸、最大厚度 5.9 mm的光学元件。光学元件通过后部内缘与标配的 SM05卡环共同固定。
旋转盘外缘配有激光刻度，最小分度为 2°，可通过安装座后方的滚花圆环进行粗调。游标读数乘以 2 即可转换为弧分。内置M3*3紧定螺钉用于锁定刻度盘，配合调节螺钉实现精细调节。
RMS-05A安装于Ø12.7 mm不锈钢光学接杆
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 调节精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| RMS-05A 新品 | Ø12.7 mm | 5.9 | 10′ | ¥891.00 | 当天 | 加入购物车 |
自由空间旋转调整架，半英寸，带U型槽
- 360°旋转，最小精度2°
- SM05螺纹安装孔，附带一个SM05R卡环
- 底部M4螺纹孔用于连接光学接杆
- 安装最大厚度7.2 mm光学元件
- 顶部带U型槽
LBTEK CMRM05调整架适用于安装Ø12.7 mm各向异性光学元件，360°旋转，刻度精度2°，每20°有刻度数字标记。侧面带紧定螺丝，可锁紧旋转体。底部带M4螺纹孔用于连接光学接杆。顶部带有U型槽，可安装LBTEK Ø6 mm同轴系统安装接杆，便于实验对准。

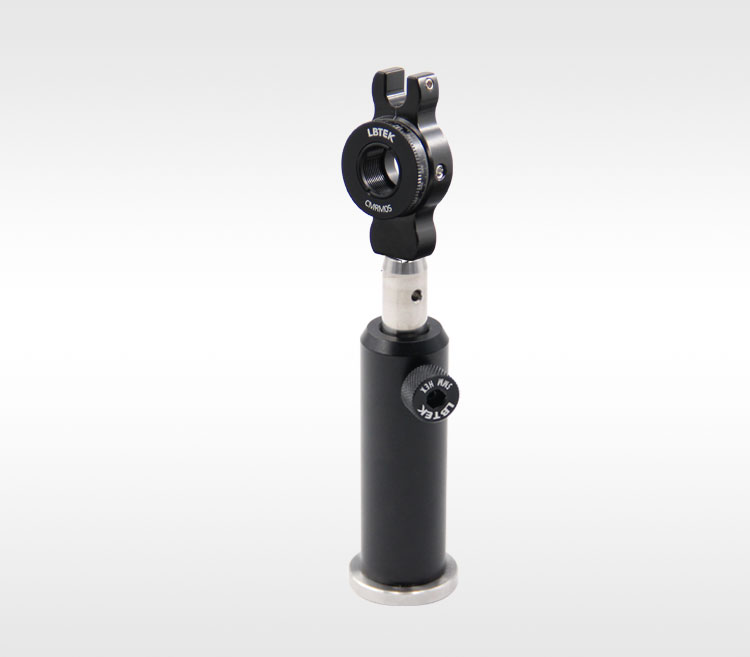

CMRM05安装于Ø12.7mm不锈钢光学接杆
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 刻线精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| CMRM05 | Ø12.7 mm | 7.2 mm | 2° | ¥342.00 | 当天 | 加入购物车 |
自由空间旋转调整架，半英寸，无U型槽
- 360°旋转，最小精度2°
- SM05螺纹安装孔，附带一个SM05R卡环
- 底部M4螺纹孔用于连接光学接杆
- 安装最大厚度7.2 mm光学元件
LBTEK CMRM05S调整架适用于安装Ø12.7 mm各向异性光学元件，360°旋转，刻度精度2°，每20°有刻度数字标记。侧面带紧定螺丝，可锁紧旋转体。底部带M4螺纹孔用于连接光学接杆。
CMRM05S安装于Ø12.7mm不锈钢光学接杆
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 刻线精度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| CMRM05S | Ø12.7 mm | 7.2 mm | 2° | ¥342.00 | 当天 | 加入购物车 |
