产品说明

X, Y方向位移行程±1.5 mm/±2.0 mm/±2.5 mm，Z方向位移行程±1.5 mm
X,Y轴方向调节器精度0.25 mm/转，Z轴方向调节精度0.5 mm/转
X,Y螺纹副带M3锁定螺丝
兼容30 mm/60 mm同轴系统
中心SM05/SM1内螺纹，附带一个卡环

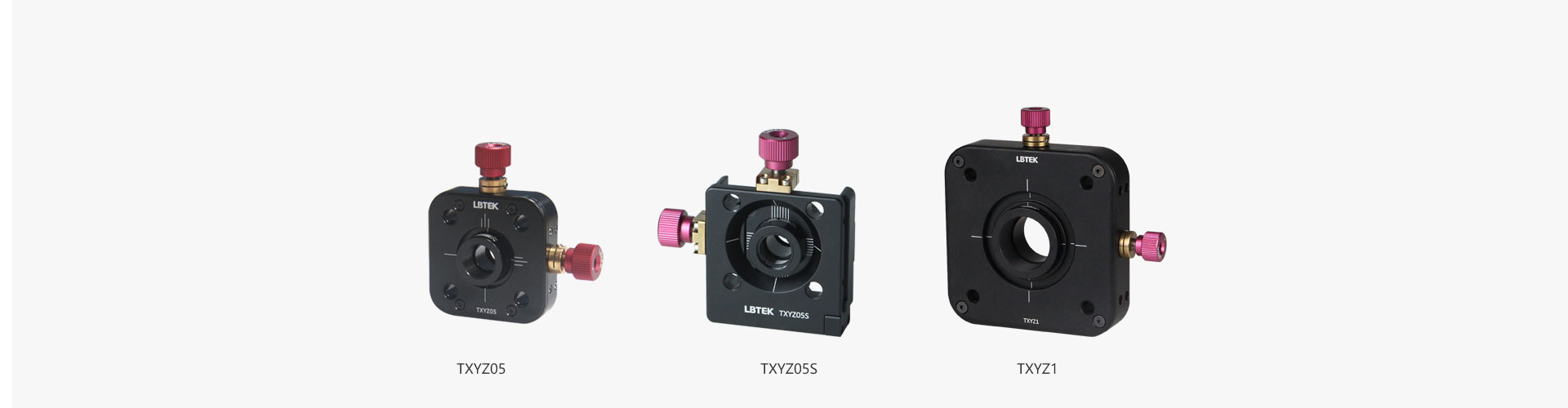

LBTEK XYZ位移调整架，适用安装Ø12.7 mm/Ø25.4 mm光学元件，可实现XYZ方向上精密调节。调整架XY方向行程为±1.5 mm/2.0 mm/2.5 mm，Z方向行程为±1.5 mm， XY方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转。中心SM05/SM1内螺纹，附带一个卡环固定光学元件。兼容30 mm/60 mm同轴系统，Ø6 mm贯穿孔侧面带M3紧定螺丝 (兼容1.5 mm六角扳手) 用于固定同轴系统安装接杆。底部带螺纹安装孔适用于安装光学接杆。

产品属性

材质6061-T6 铝合金

位移自由度X,Y,Z

表面处理黑色阳极氧化

30 mm同轴系统XYZ位移调整架

X, Y, Z方向行程为±1.5 mm
X,Y轴方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转（10 μm/刻度）
中心SM05内螺纹，适用安装Ø12.7 mm光学元件
附带1个SM05R卡环，用于固定最大8 mm厚度光学元件
底部带M4螺纹孔适用于安装光学接杆
兼容30 mm同轴系统

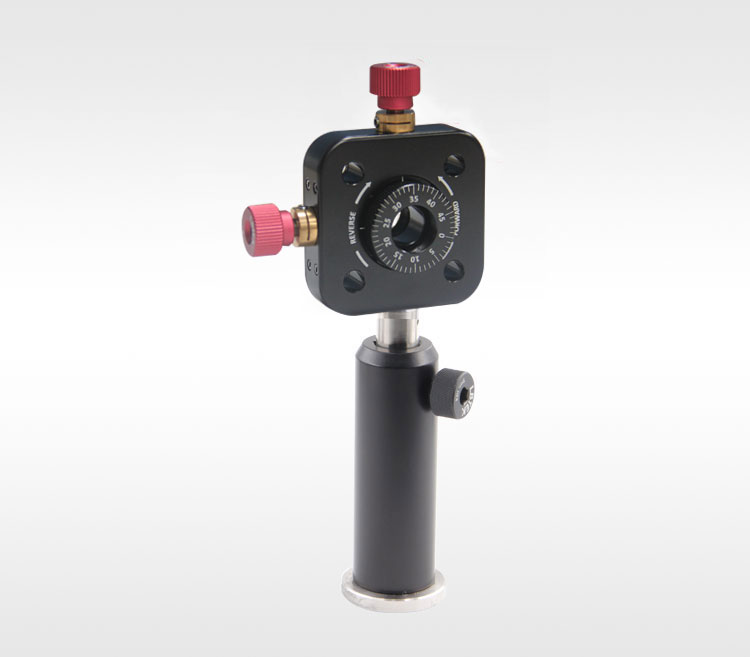

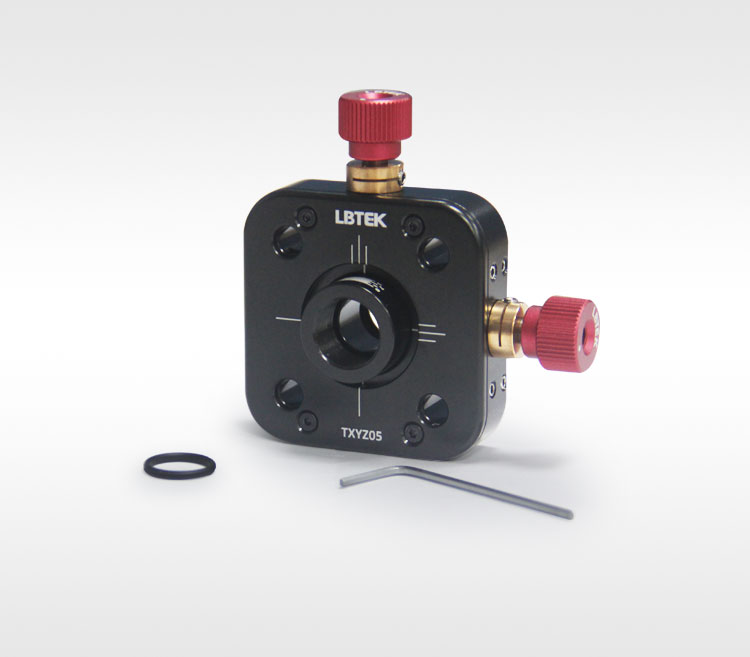

TXYZ05适用于安装Ø12.7 mm的光学元件，可以在XYZ方向上微调光学元件的位置，XYZ方向行程为±1.5 mm。TXYZ05中心为SM05内螺纹，附带一个SM05R卡环用于安装光学元件，也兼容Ø12.7 mm透镜套筒，同时兼容30 mm同轴系统，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。TXYZ05在Z方向运动时，盘面带有微分刻度， 0.5 mm/转， 10 μm/刻度。另外，TXYZ05位移调整架底部配有两个M4螺纹孔，用于安装光学接杆。

TXYZ05可在XYZ方向上微调光学元件位置

	产品型号	适用光学元件尺寸	适用光学元件最大厚度	XYZ方向行程	单价	对比	发货日期
	TXYZ05	Ø12.7 mm	8 mm	±1.5 mm	¥1,676.00		当天	加入购物车

30 mm同轴系统XYZ位移调整架，燕尾式结构

X, Y方向行程为±2.0 mm，Z方向行程为±1.5 mm
X,Y轴方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转（10 μm/刻度）
中心SM05内螺纹，适用安装Ø12.7 mm光学元件
附带1个SM05R卡环，用于固定最大8 mm厚度光学元件
底部带M4螺纹孔适用于安装光学接杆
兼容30 mm同轴系统
XY轴采用燕尾式结构

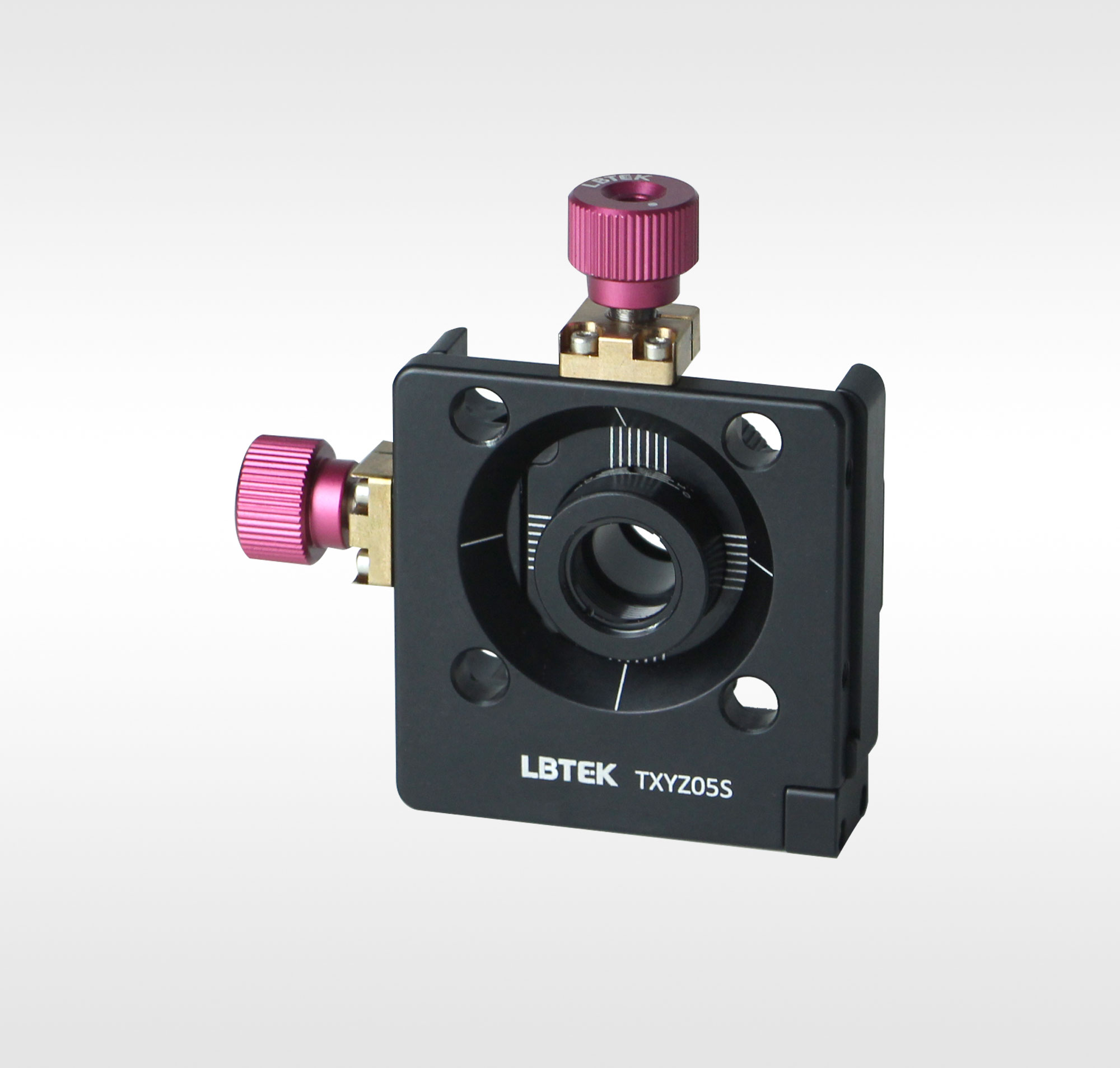

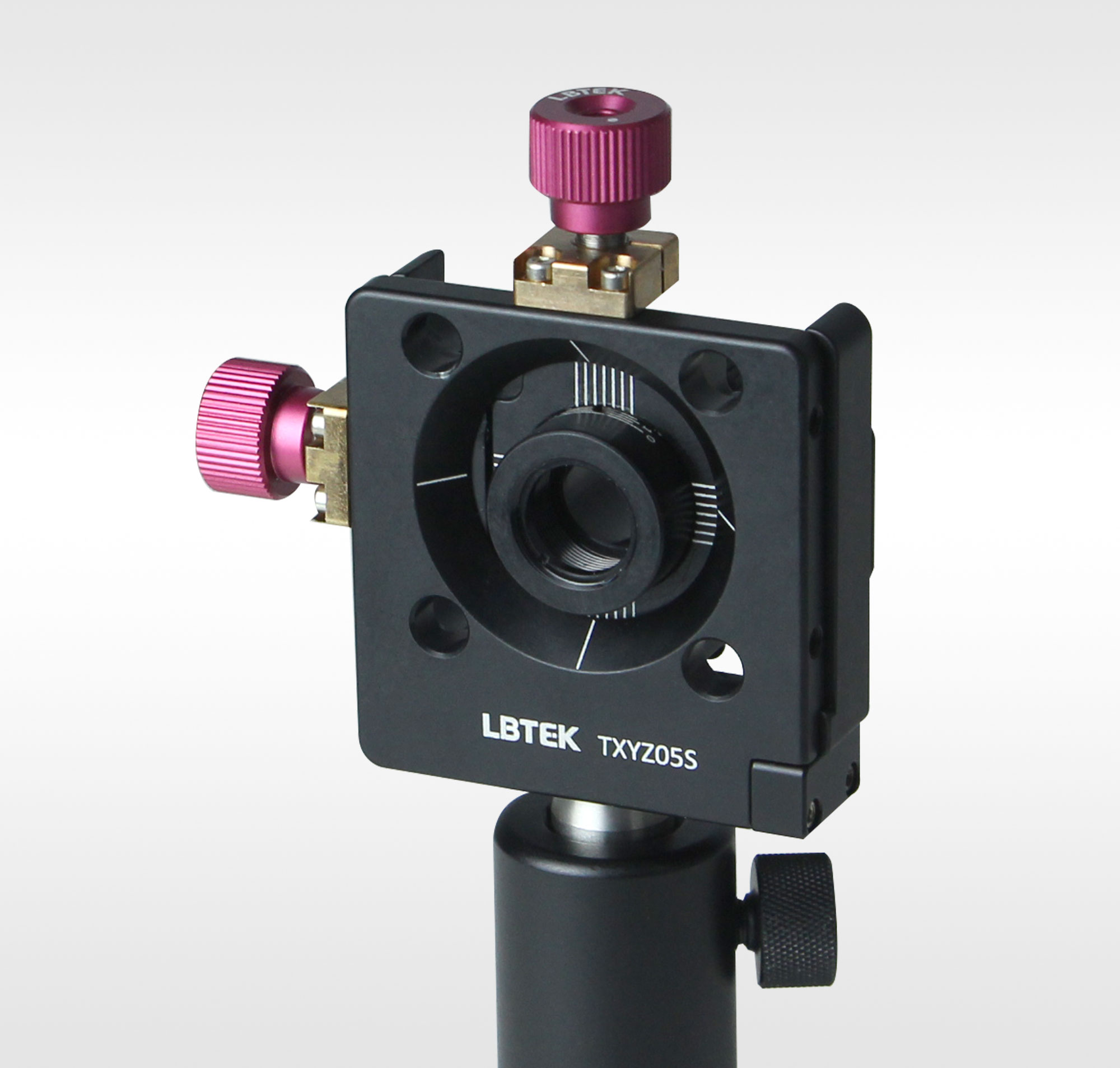

TXYZ05S适用于安装Ø12.7 mm的光学元件，可以在XYZ方向上微调光学元件的位置，XY方向行程为±2.0 mm，Z方向行程为±1.5 mm。TXYZ05S中心为SM05内螺纹，附带一个SM05R卡环用于安装光学元件，也兼容Ø12.7 mm透镜套筒，同时兼容30 mm同轴系统，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。TXYZ05S在Z方向运动时，盘面带有微分刻度， 0.5 mm/转， 10 μm/刻度。另外，TXYZ05S位移调整架底部配有一个M4螺纹孔，用于安装光学接杆。该调整架在XY方向采用燕尾式结构使其在各轴调节过程中相对独立，调节过程的串扰降低。

TXYZ05S可在XYZ方向上微调光学元件位置

	产品型号	适用光学元件尺寸	适用光学元件最大厚度	XY方向行程	Z方向行程	单价	对比	发货日期
	TXYZ05S	Ø12.7 mm	8 mm	±2.0 mm	±1.5 mm	¥1,718.00		当天	加入购物车

60 mm同轴系统XYZ位移调整架

X, Y方向位移行程±2.5 mm，Z方向位移行程±1.5 mm
X,Y轴方向调节精度0.25 mm/转，Z轴方向调节精度0.5 mm/转
中心SM1内螺纹，适用安装Ø25.4 mm光学元件
附带1个SM1R卡环，用于固定最大10 mm厚度光学元件
底部带M6螺纹孔适用于安装光学接杆
兼容60 mm同轴系统

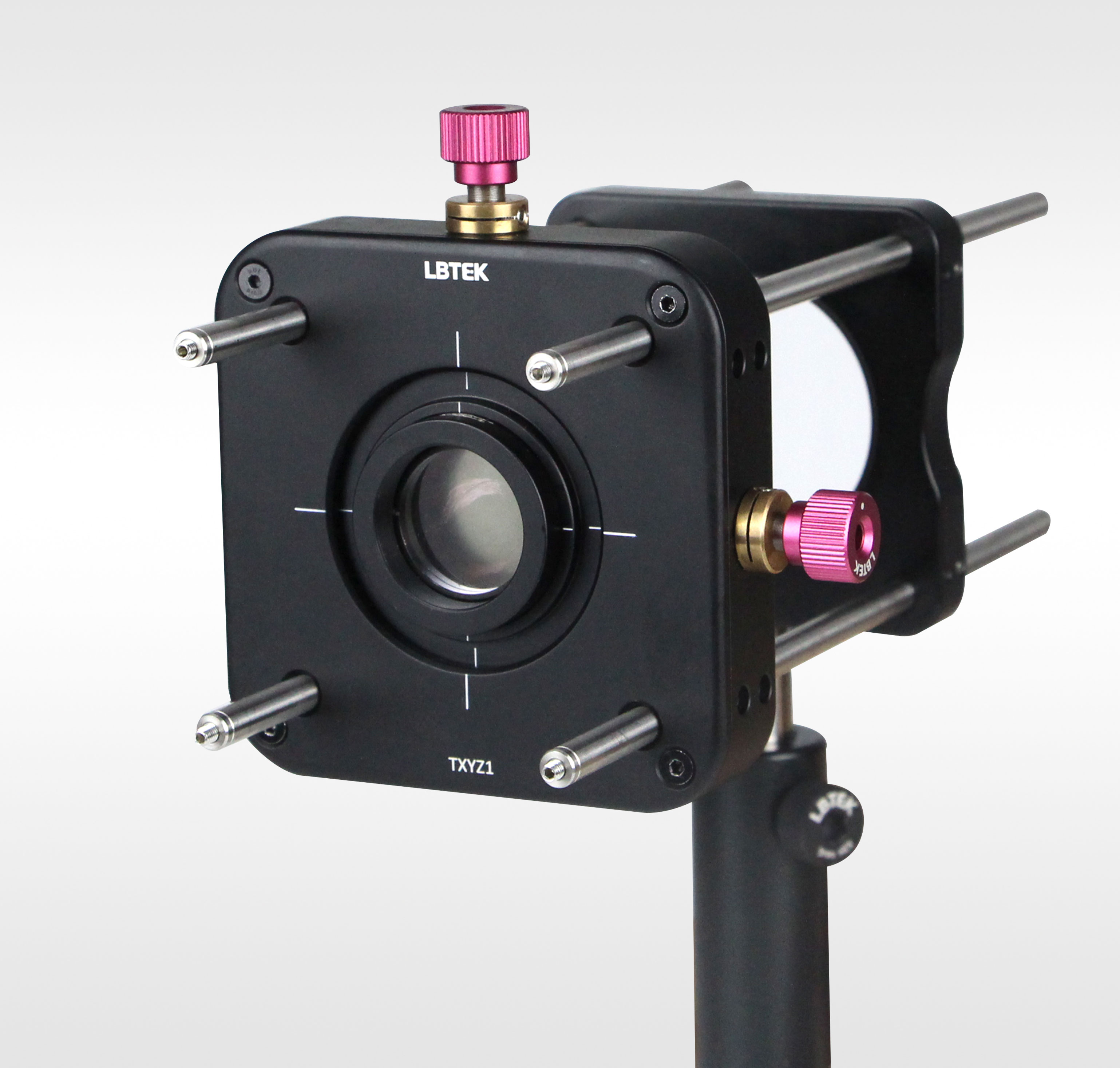

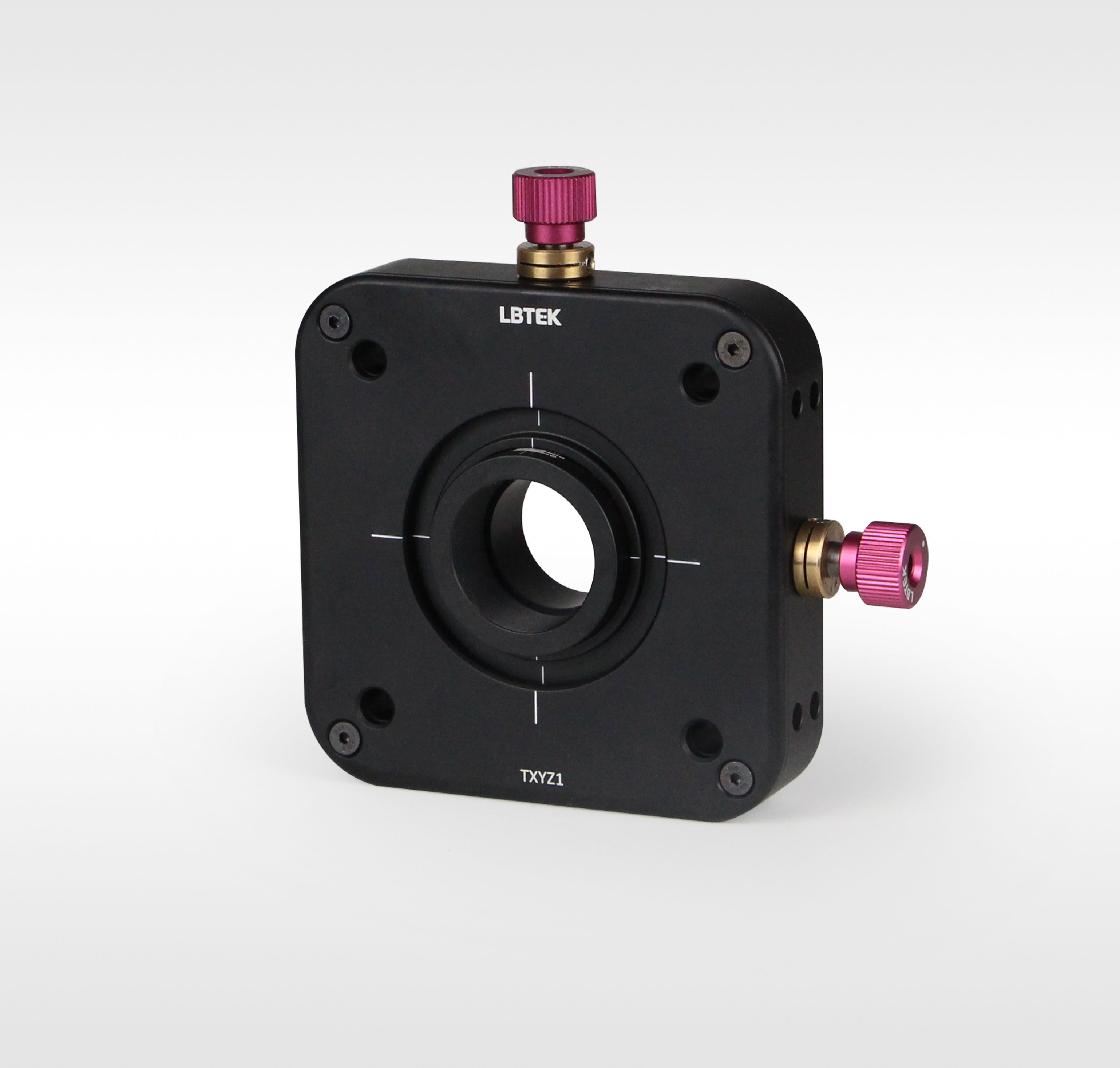

TXYZ1适用于安装Ø25.4 mm的光学元件，可以在XYZ方向上微调光学元件的位置，X, Y方向位移行程±2.5 mm，Z方向位移行程±1.5 mm。调整架中心为SM1内螺纹，附带一个SM1R卡环用于安装光学元件，也兼容Ø25.4 mm透镜套筒，同时兼容60 mm同轴系统，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。此外，TXYZ1位移调整架底部配有两个M6螺纹孔，用于安装光学接杆。注：Z方向行程外勿蛮力旋动Z方向调节环。

TXYZ1可在XYZ方向上微调光学元件位置

	产品型号	适用光学元件尺寸	适用光学元件最大厚度	XYZ方向行程	单价	对比	发货日期
	TXYZ1	Ø25.4 mm	10 mm	XY方向：±2.5 mm；Z方向：±1.5 mm	¥2,401.00		当天	加入购物车
