产品说明
- 光学材质：紫外熔融石英
- 工作波长：190 nm-2.1 μm
- 用途：成像、扩束或缩束
LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。 LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 提供未安装和带安装的平凸透镜，工作波段 190 nm-2.1 μm，元件直径有6 mm、12.7 mm、25.4 mm和50.8 mm四种可选。带安装的透镜预安装于标准透镜套筒中，套筒表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。另外，LBTEK 支持参数规格的灵活定制，以方便用户在不同应用场景下的多样化需求，详情请咨询LBTEK 技术支持。

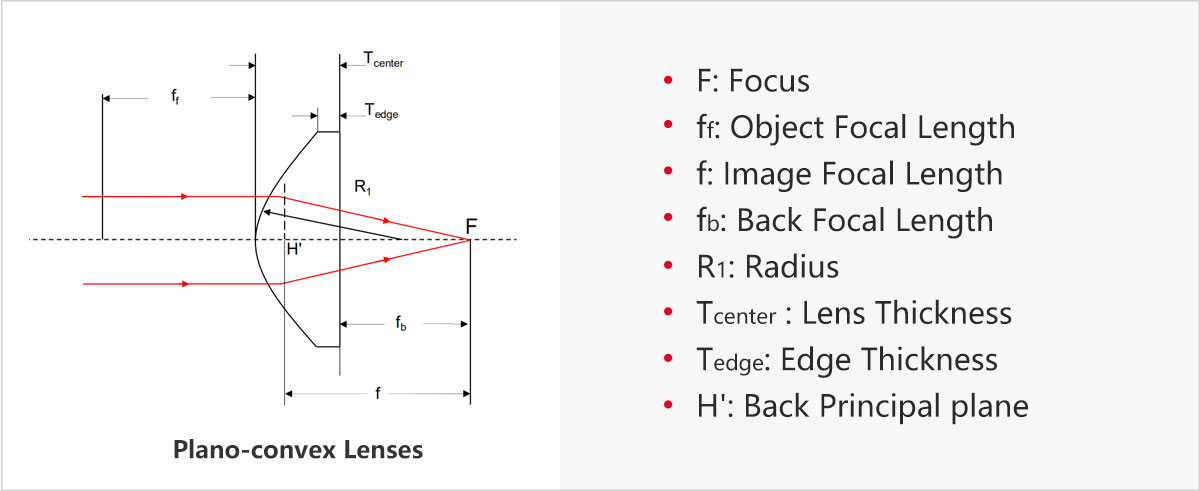

示意图
产品属性
光学元件材质紫外熔融石英
平面平整度（@633 nm）λ/2
曲面局部光圈0.5
偏心度≤3 arcmin
表面光洁度（划痕/麻点）40/20
设计波长587.6 nm

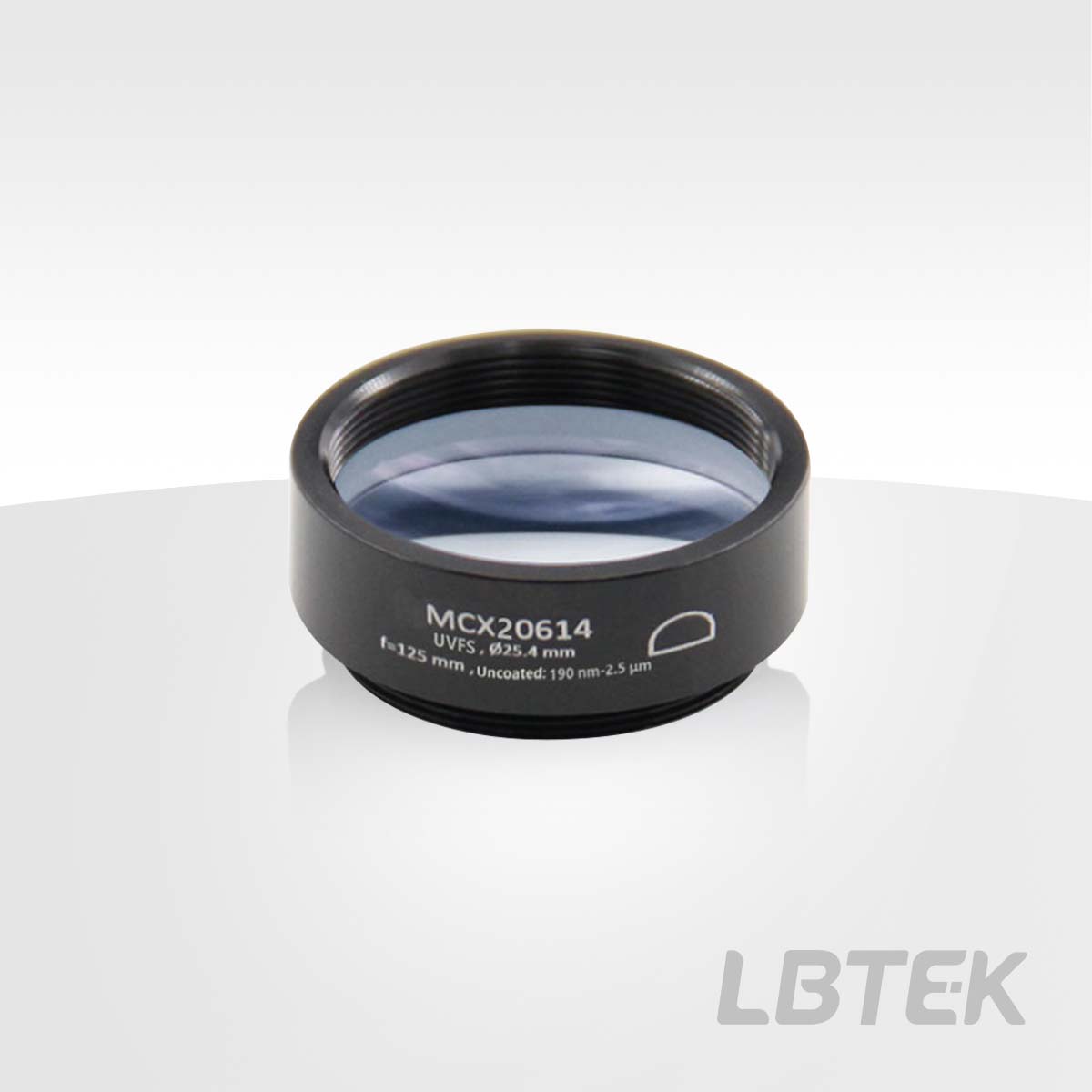

平凸透镜，紫外熔融石英，未镀膜：190 nm-2.1 μm，带安装
- 基片材质：UVFS
- 工作波长：190 nm-2.1 μm
- 用途：成像、准直、扩束
- 预安装机械外壳

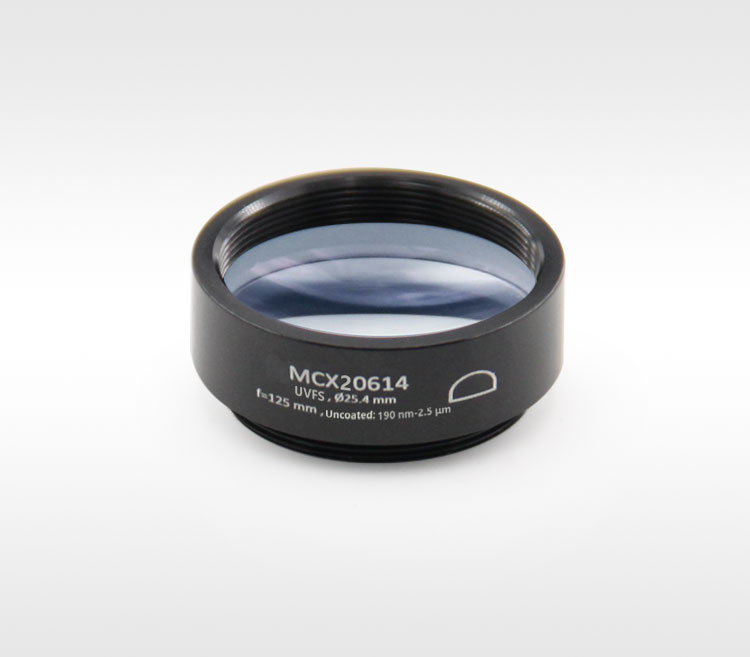

LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 带安装的透镜预安装于标准透镜套筒中，套筒表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

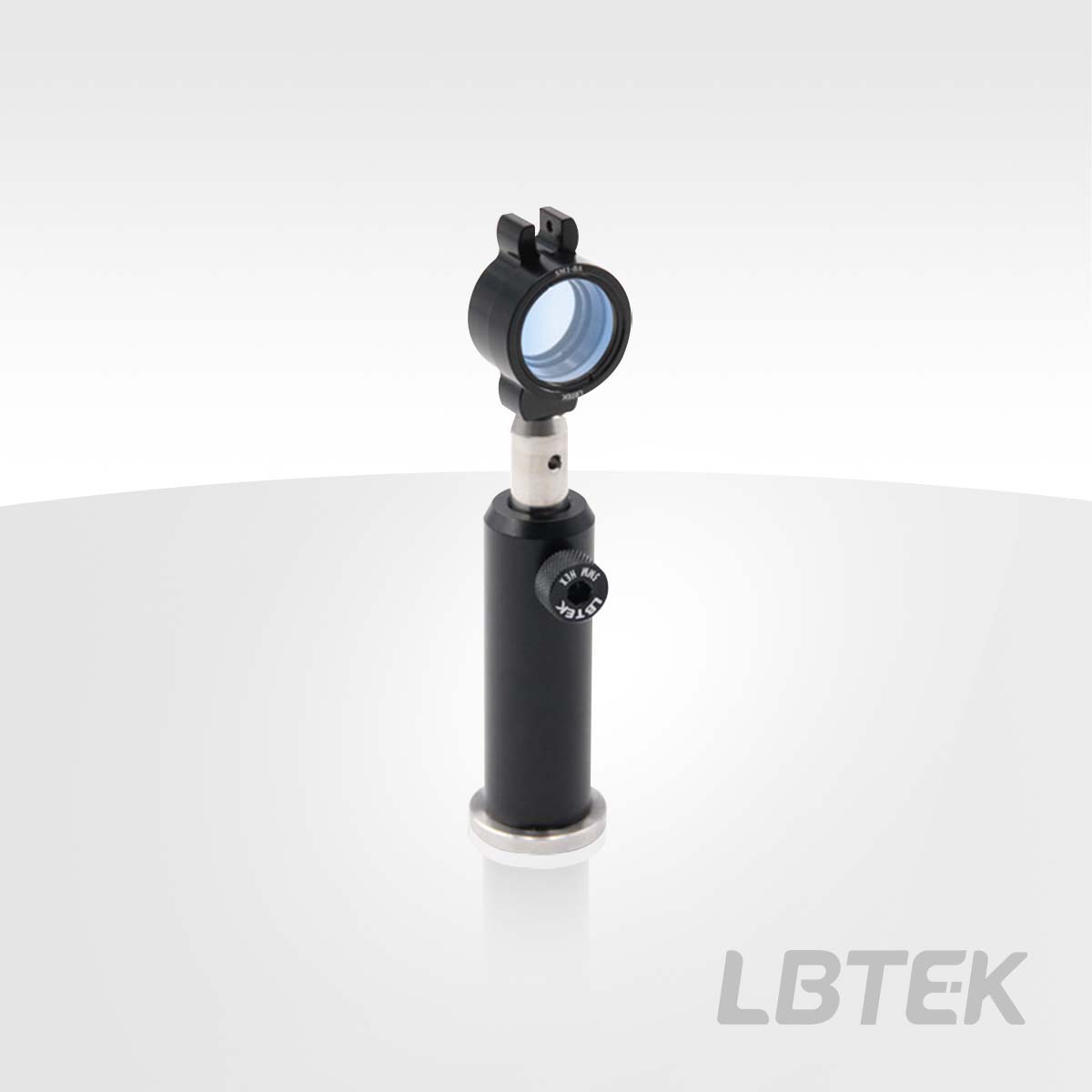

LBTEK 透镜常安装于固定式透镜安装架
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCX20821 | 50.8 mm | 501.8 mm | ¥1,675.00 | 当天 | 加入购物车 | ||
| MCX20819 | 50.8 mm | 301.1 mm | ¥1,793.00 | 当天 | 加入购物车 | ||
| MCX20817 | 50.8 mm | 200.7 mm | ¥1,793.00 | 当天 | 加入购物车 | ||
| MCX20815 | 50.8 mm | 150.5 mm | ¥1,793.00 | 当天 | 加入购物车 | ||
| MCX20813 | 50.8 mm | 100.3 mm | ¥1,793.00 | 当天 | 加入购物车 | ||
| MCX20811 | 50.8 mm | 60.2 mm | ¥1,793.00 | 当天 | 加入购物车 | ||
| MCX20623 | 25.4 mm | 1003.5 mm | ¥714.00 | 当天 | 加入购物车 | ||
| MCX20622 | 25.4 mm | 752.6 mm | ¥714.00 | 当天 | 加入购物车 | ||
| MCX20621 | 25.4 mm | 501.8 mm | ¥714.00 | 当天 | 加入购物车 | ||
| MCX20619 | 25.4 mm | 301.1 mm | ¥729.00 | 当天 | 加入购物车 | ||
| MCX20618 | 25.4 mm | 250.9 mm | ¥729.00 | 当天 | 加入购物车 | ||
| MCX20617 | 25.4 mm | 200.7 mm | ¥736.00 | 当天 | 加入购物车 | ||
| MCX20616 | 25.4 mm | 175.6 mm | ¥729.00 | 当天 | 加入购物车 | ||
| MCX20615 | 25.4 mm | 150.5 mm | ¥729.00 | 当天 | 加入购物车 | ||
| MCX20614 | 25.4 mm | 125.4 mm | ¥750.00 | 当天 | 加入购物车 | ||
| MCX20613 | 25.4 mm | 100.3 mm | ¥758.00 | 当天 | 加入购物车 | ||
| MCX20612 | 25.4 mm | 75.3 mm | ¥762.00 | 当天 | 加入购物车 | ||
| MCX20610 | 25.4 mm | 50.2 mm | ¥776.00 | 当天 | 加入购物车 | ||
| MCX20609 | 25.4 mm | 40.1 mm | ¥776.00 | 当天 | 加入购物车 | ||
| MCX20608 | 25.4 mm | 35.1 mm | ¥792.00 | 当天 | 加入购物车 | ||
| MCX20313 | 12.7 mm | 100.3 mm | ¥610.00 | 当天 | 加入购物车 | ||
| MCX20312 | 12.7 mm | 75.3 mm | ¥646.00 | 当天 | 加入购物车 | ||
| MCX20310 | 12.7 mm | 50.2 mm | ¥646.00 | 当天 | 加入购物车 | ||
| MCX20309 | 12.7 mm | 40.1 mm | ¥672.00 | 当天 | 加入购物车 | ||
| MCX20307 | 12.7 mm | 30.1 mm | ¥675.00 | 当天 | 加入购物车 | ||
| MCX20304 | 12.7 mm | 20.1 mm | ¥689.00 | 当天 | 加入购物车 |

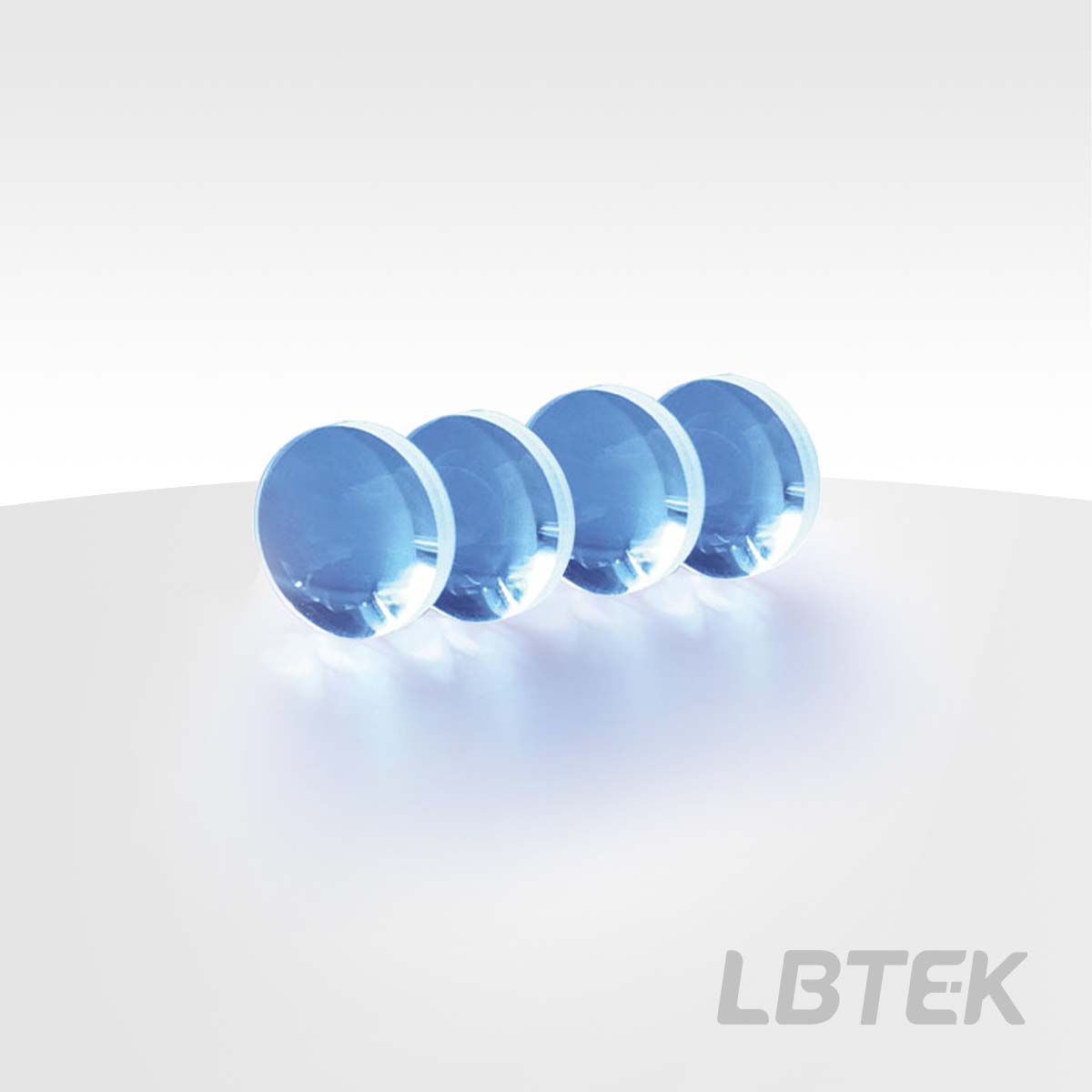

平凸透镜，紫外熔融石英，未镀膜：190 nm-2.1 μm，未安装
- 基片材质：UVFS
- 工作波长：190 nm-2.1 μm
- 用途：成像、准直、扩束
LBTEK 平凸透镜是由紫外熔融石英玻璃制成，相比N-BK7玻璃均匀性更好、膨胀系数更低，多用于紫外和近红外波段。LBTEK 平凸透镜具有正焦距，常用于成像或光束准直等应用。LBTEK 未安装透镜均可安装于LBTEK 标准透镜套筒、固定式透镜镜架以及各类同轴安装板上，客户可针对不同应用场景选择最佳安装方式。

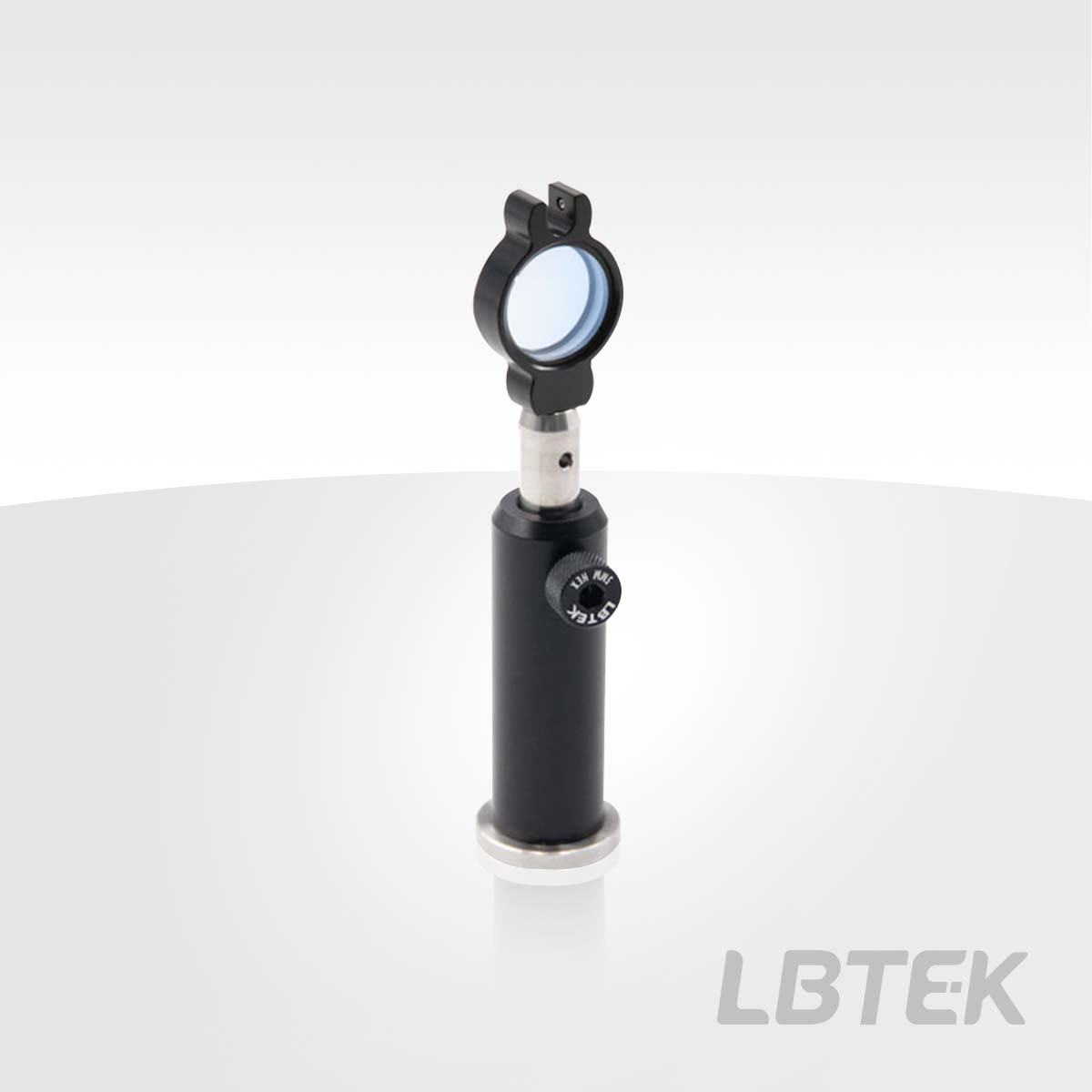

LBTEK 透镜常安装于固定式透镜安装架
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CX20821 | 50.8 mm | 501.8 mm | ¥1,550.00 | 当天 | 加入购物车 | ||
| CX20819 | 50.8 mm | 301.1 mm | ¥1,668.00 | 当天 | 加入购物车 | ||
| CX20817 | 50.8 mm | 200.7 mm | ¥1,668.00 | 当天 | 加入购物车 | ||
| CX20815 | 50.8 mm | 150.5 mm | ¥1,668.00 | 当天 | 加入购物车 | ||
| CX20813 | 50.8 mm | 100.3 mm | ¥1,668.00 | 当天 | 加入购物车 | ||
| CX20811 | 50.8 mm | 60.2 mm | ¥1,668.00 | 当天 | 加入购物车 | ||
| CX20623 | 25.4 mm | 1003.5 mm | ¥634.00 | 当天 | 加入购物车 | ||
| CX20622 | 25.4 mm | 752.6 mm | ¥634.00 | 当天 | 加入购物车 | ||
| CX20621 | 25.4 mm | 501.8 mm | ¥634.00 | 当天 | 加入购物车 | ||
| CX20619 | 25.4 mm | 301.1 mm | ¥653.00 | 当天 | 加入购物车 | ||
| CX20618 | 25.4 mm | 250.9 mm | ¥634.00 | 当天 | 加入购物车 | ||
| CX20617 | 25.4 mm | 200.7 mm | ¥653.00 | 当天 | 加入购物车 | ||
| CX20616 | 25.4 mm | 175.6 mm | ¥640.00 | 当天 | 加入购物车 | ||
| CX20615 | 25.4 mm | 150.5 mm | ¥653.00 | 当天 | 加入购物车 | ||
| CX20614 | 25.4 mm | 125.4 mm | ¥659.00 | 当天 | 加入购物车 | ||
| CX20613 | 25.4 mm | 100.3 mm | ¥672.00 | 当天 | 加入购物车 | ||
| CX20612 | 25.4 mm | 75.3 mm | ¥678.00 | 当天 | 加入购物车 | ||
| CX20610 | 25.4 mm | 50.2 mm | ¥696.00 | 当天 | 加入购物车 | ||
| CX20609 | 25.4 mm | 40.1 mm | ¥681.00 | 当天 | 加入购物车 | ||
| CX20608 | 25.4 mm | 35.1 mm | ¥681.00 | 当天 | 加入购物车 | ||
| CX20313 | 12.7 mm | 100.3 mm | ¥501.00 | 当天 | 加入购物车 | ||
| CX20312 | 12.7 mm | 75.3 mm | ¥554.00 | 当天 | 加入购物车 | ||
| CX20310 | 12.7 mm | 50.2 mm | ¥554.00 | 当天 | 加入购物车 | ||
| CX20309 | 12.7 mm | 40.1 mm | ¥576.00 | 当天 | 加入购物车 | ||
| CX20307 | 12.7 mm | 30.1 mm | ¥594.00 | 当天 | 加入购物车 | ||
| CX20304 | 12.7 mm | 20.1 mm | ¥597.00 | 当天 | 加入购物车 | ||
| CX20001 | 6.0 mm | 10.0 mm | ¥585.00 | 当天 | 加入购物车 |
