产品说明
- 适用于Ø25 mm的接杆
- 转接部分可拆卸
- 用作不同的转接应用

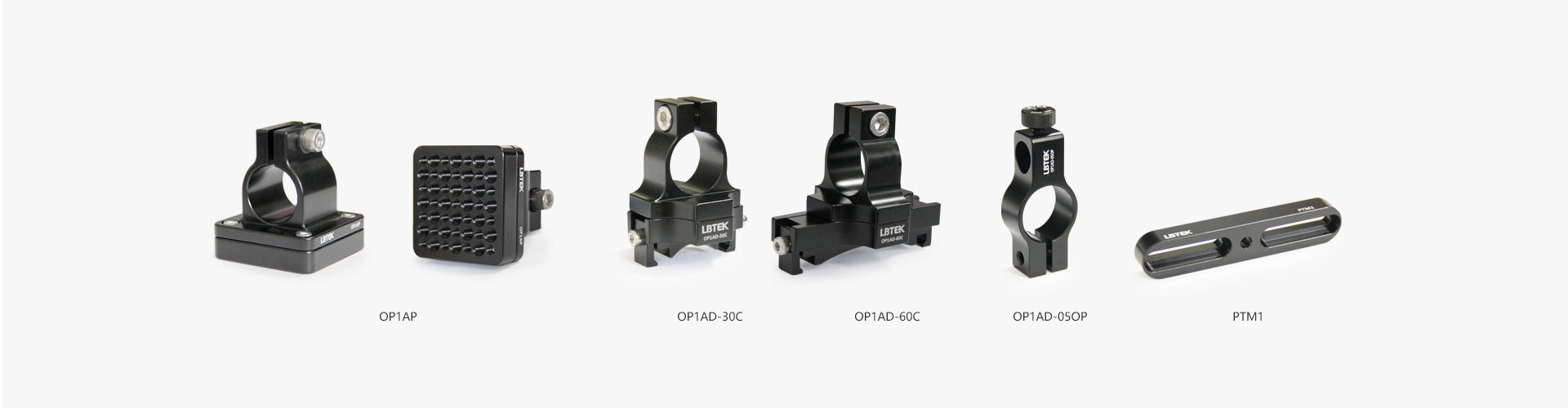

LBTEK Ø25 mm接杆转接件是Ø25 mm接杆的配件，侧面的M6螺丝用来和Ø25 mm接杆固定，一般用作Ø25 mm接杆的转接应用。OP1AP底部连接一块50.8 mm × 50.8 mm的安装板，安装板上的螺纹孔可用来固定各种光机械底座和镜架；OP1AD-30C和OP1AD-60C一般用于夹持30 mm或60 mm同轴系统，可水平或竖直夹持；OP1AD-05OP一般用作Ø25 mm与Ø12.7 mm接杆之间的直角转接；PTM1可将多个光学元件紧凑地转接到同一根接杆上，同时兼容Ø25 mm与Ø12.7 mm接杆。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
夹持直径25 mm

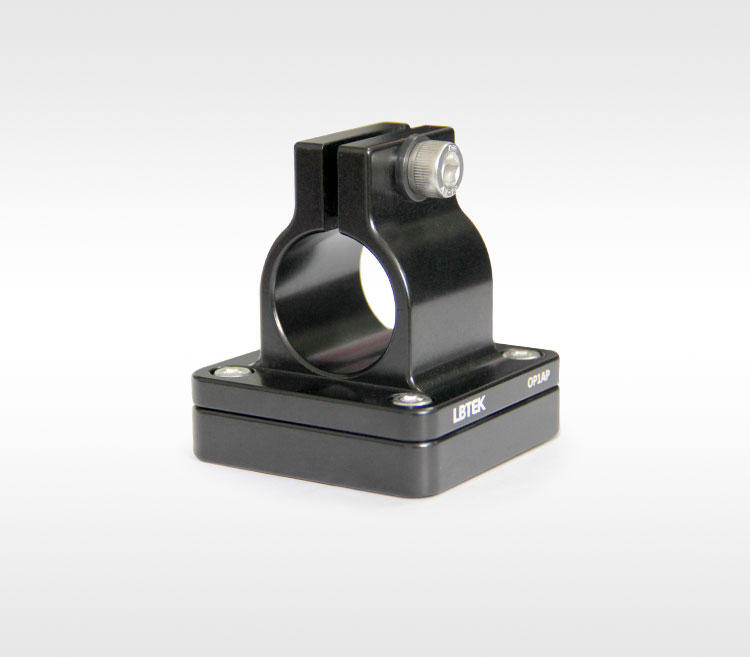

Ø25 mm接杆转接件，带安装板
- 夹持Ø25 mm的机械件或光学件
- 安装板尺寸：50.8 mm × 50.8 mm
- 安装板提供M4（25个）和M6（24个）两种类型的螺纹孔
- 同类型螺纹孔间距：12.5 mm
- 侧面固定螺丝类型：M6

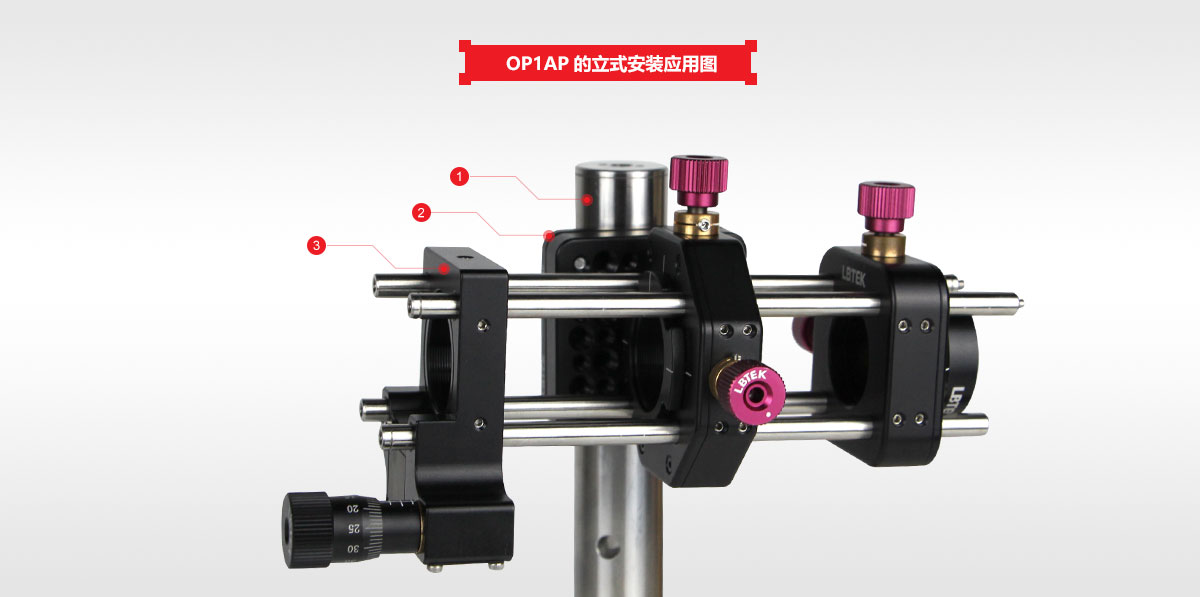

LBTEK OP1AP接杆转接件是Ø25 mm接杆配件的一种，可夹持Ø25 mm的机械件或光学件，用作Ø25 mm接杆转接件，侧面的M6螺丝用来锁紧夹持结构。OP1AP底部连接一块50.8 mm × 50.8 mm的安装板，安装板上交叉阵列分布有25个M4和24个M6螺纹孔，同类型的螺纹孔间距为12.5 mm，安装板上的螺纹孔可用来固定各种光机械底座和镜架。OP1AP也可以用光学接杆和转接件支撑，作为光机械或光学元件的夹具使用。

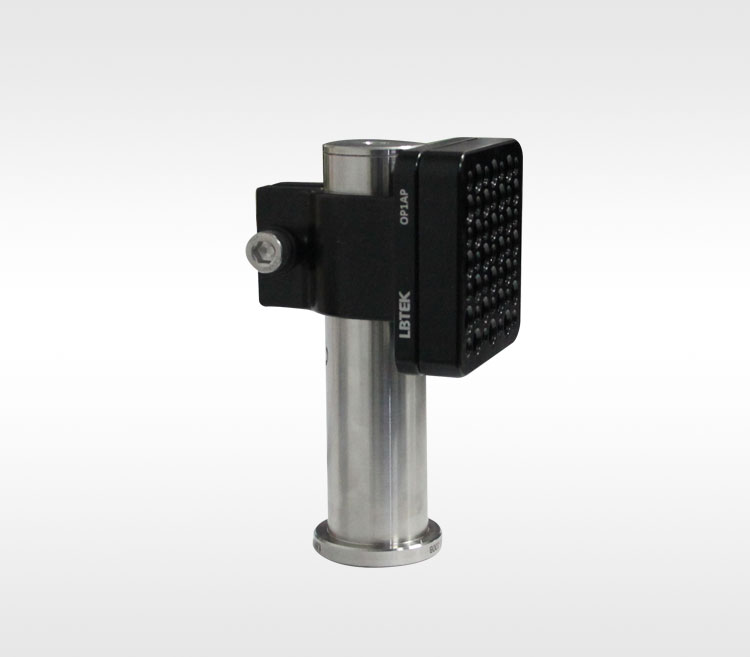

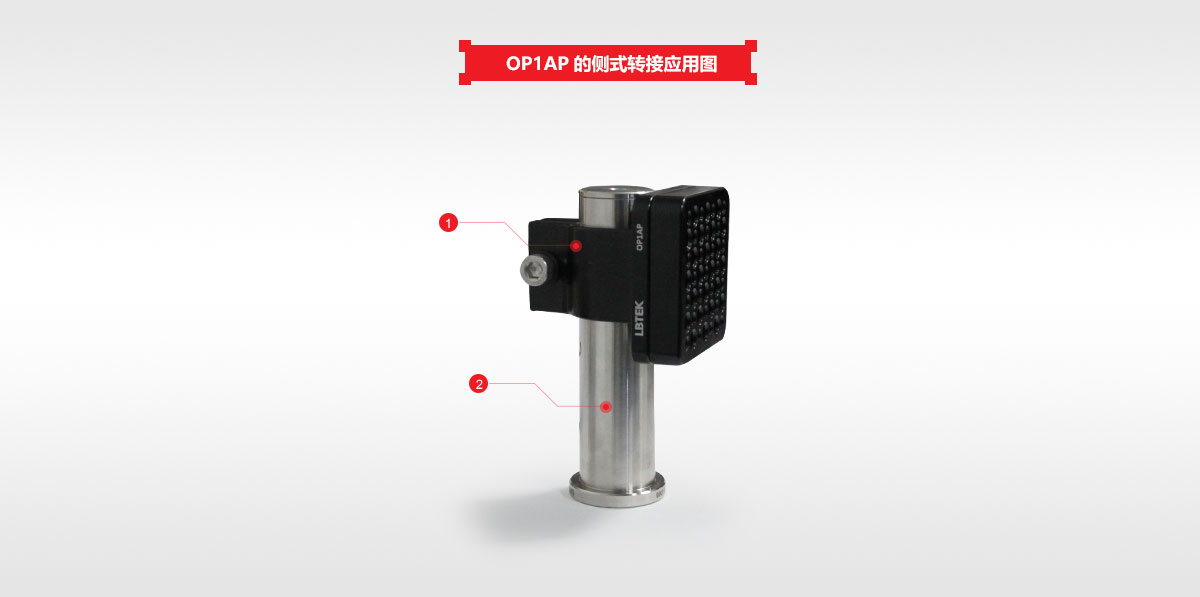

OP1AP用作Ø25 mm接杆的转接
产品型号 | 夹持直径 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OP1AP | 25 mm | 1个 | ¥411.00 | 当天 | 加入购物车 |
Ø25 mm接杆转接件，夹持同轴系统
- 适用于Ø25 mm的接杆
- 夹持30 mm或60 mm同轴系统
- 可水平或竖直夹持
LBTEK OP1AD-30C和OP1AD-60C是Ø25 mm接杆配件的一种，适用于Ø25 mm接杆，侧面的M6螺丝用来将整个转接件抱紧固定在Ø25 mm接杆上。OP1AD-30C和OP1AD-60C可分别夹持30 mm和60 mm同轴系统，可水平或竖直夹持。底部的夹持位可以快速夹持两根平行同轴杆，并通过单个M4螺丝进行双向锁紧。

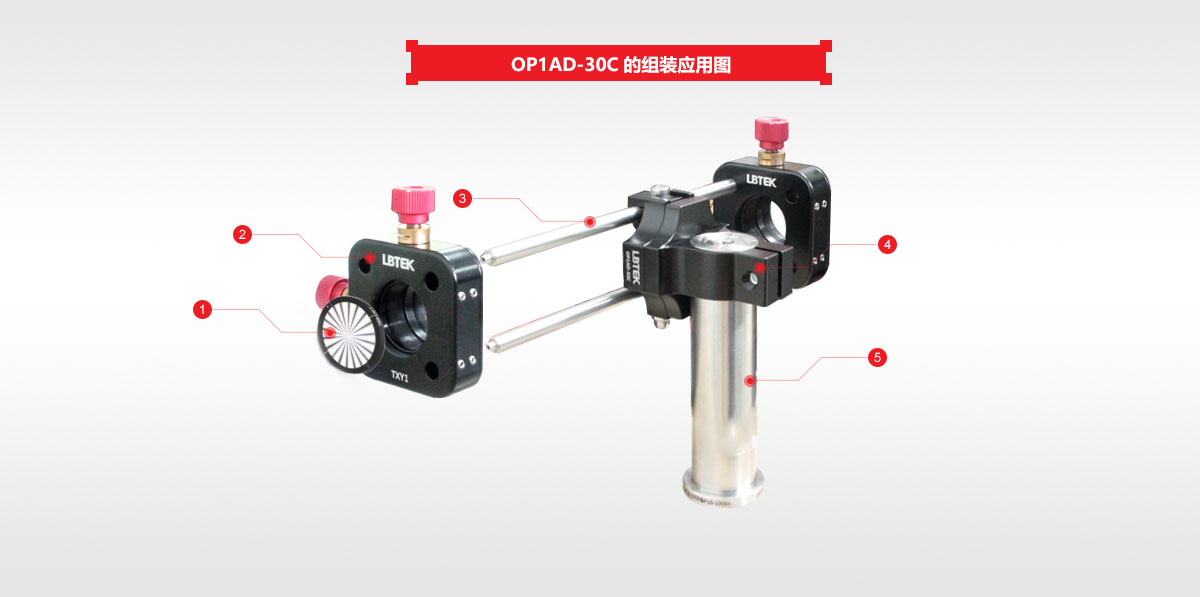

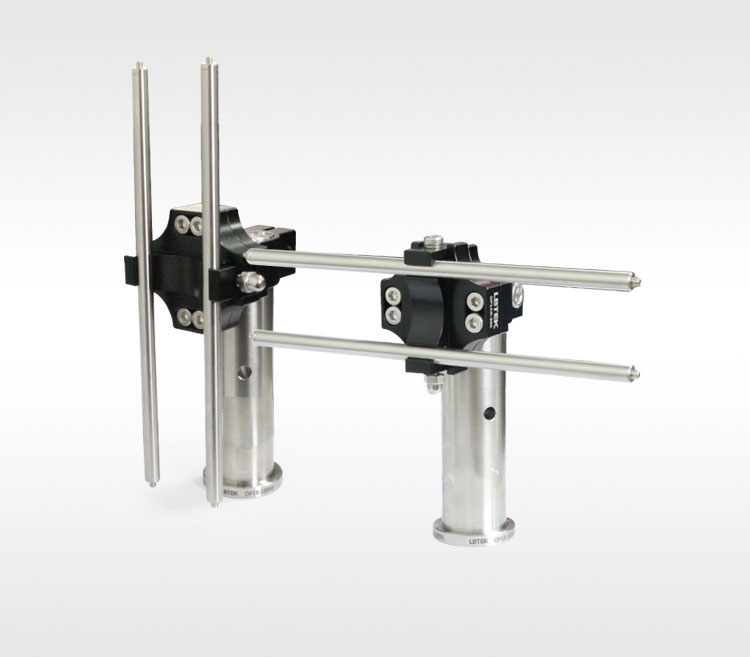

OP1AD-30C水平或竖直夹持30 mm同轴接杆
产品型号 | 适用同轴系统类型 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OP1AD-30C | 30 mm | 1个 | ¥550.00 | 当天 | 加入购物车 | ||
| OP1AD-60C | 60 mm | 1个 | ¥588.00 | 当天 | 加入购物车 |

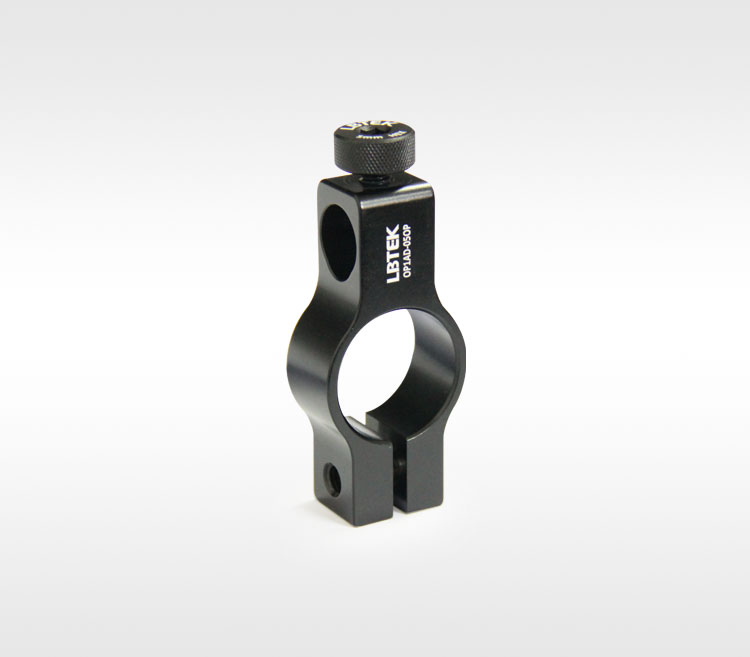

Ø25 mm接杆转接件，直角夹具
- 适用于Ø25 mm与Ø12.7 mm接杆之间的转接
- 固定角度：90°
- M6内六角螺丝和滚花旋钮锁紧
LBTEK OP1AD-05OP是Ø25 mm接杆配件的一种，可将直径为Ø25 mm和Ø12.7 mm的接杆以90°角固定，实现牢固、稳定、紧凑的配件组合，从而提高空间利用率，适应实验室需求。夹具Ø25 mm一端使用M6内六角螺丝为接杆固定提供所需的抱紧力，Ø12.7 mm一端均设置有M6滚花旋钮（可用5 mm HEX 内六角扳手加固）为接杆的固定提供所需的夹持力，限位安装孔（Ø12.7 mm）设置有稳定的双线接触，使整个装配体稳固可靠。

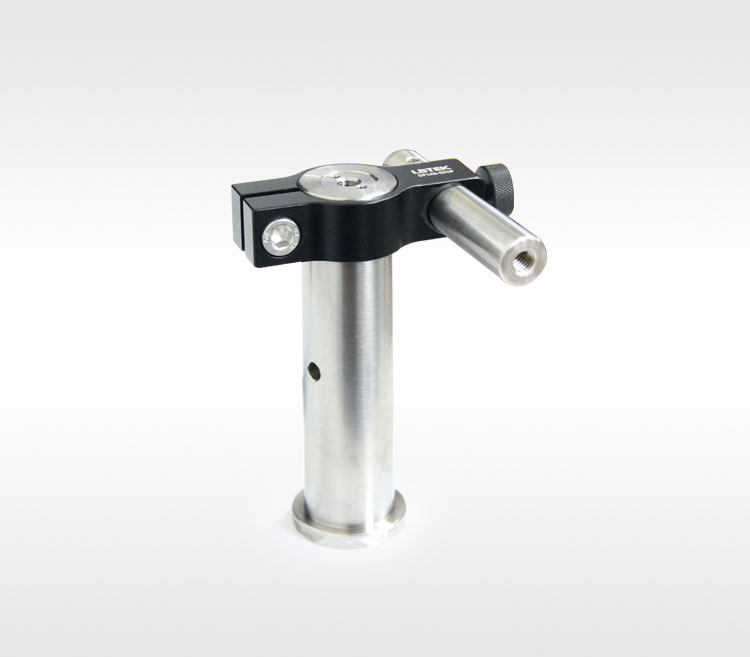

OP1AD-05OP用作Ø25 mm与Ø12.7 mm接杆的90°转接
产品型号 | 转接接杆直径 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OP1AD-05OP | Ø25 mm转Ø12.7 mm | 1个 | ¥73.00 | 当天 | 加入购物车 |

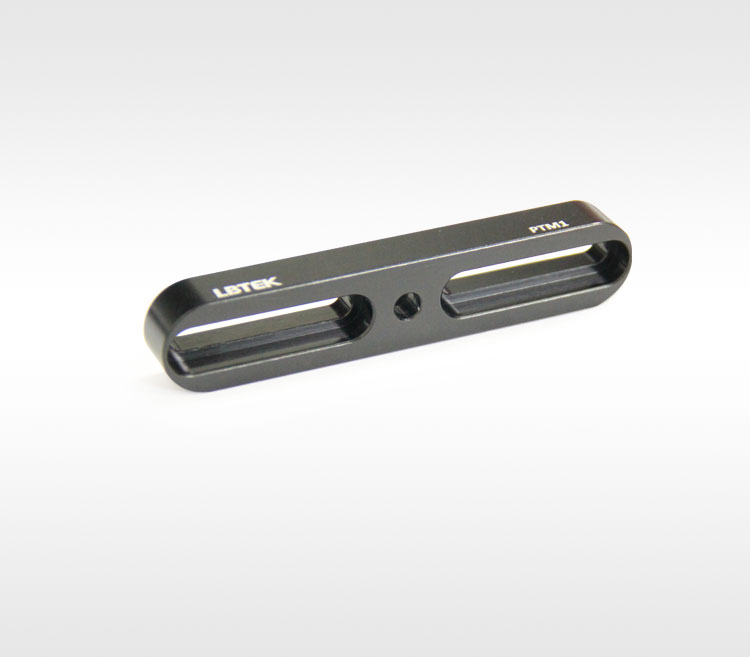

托架转接件
- 可将多个光学元件紧凑地转接到同一根接杆上
- 兼容直径Ø25 mm和Ø12.7 mm的接杆
- 中心沉头孔类型：M4
LBTEK PTM1是一种托架转接件，可以将多个光学元件紧凑地转接到同一根接杆上，避免使用多根接杆和连接件，从而节省空间距离。该托架兼容直径Ø25 mm和Ø12.7 mm的接杆，使用M4螺丝通过中心沉头孔或两侧沉头槽，实现中心安装或偏心安装。光机械组件安装在两侧M4沉头槽时，可以偏离托架转接件M4沉头孔中心10 mm-36 mm的距离。

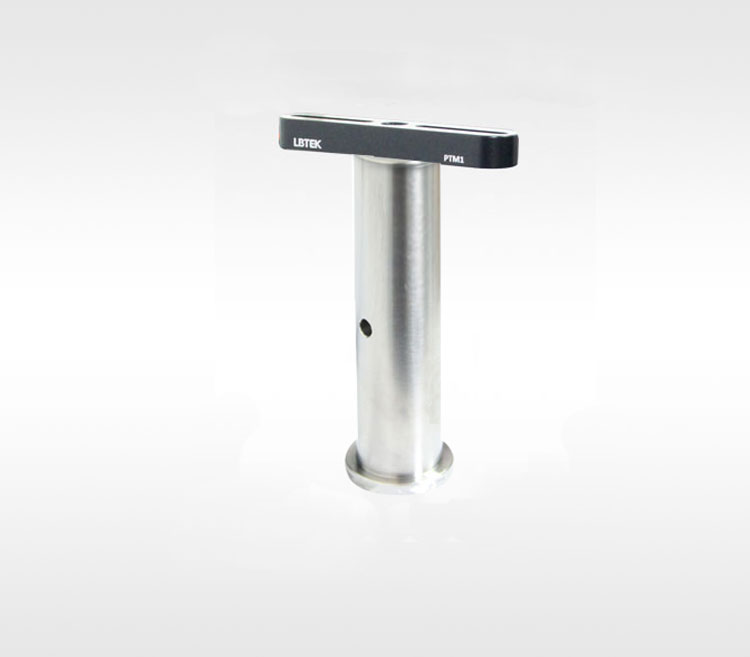

PTM1用作光学元件的托架转接件
产品型号 | 中心沉头孔规格 | 数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| PTM1 | M4 | 1个 | ¥66.00 | 当天 | 加入购物车 |
