产品说明

用于控制产品运动的精度
六角调节器配合滚花旋钮，可实现0.25 mm/转的调节精度
带锁紧和不带锁紧两种可选
带旋钮和不带旋钮可选
六角调节器有不同长度可选
螺纹衬套有胶粘式和六角螺母固定式（六角螺母固定式可自由拆卸）两种

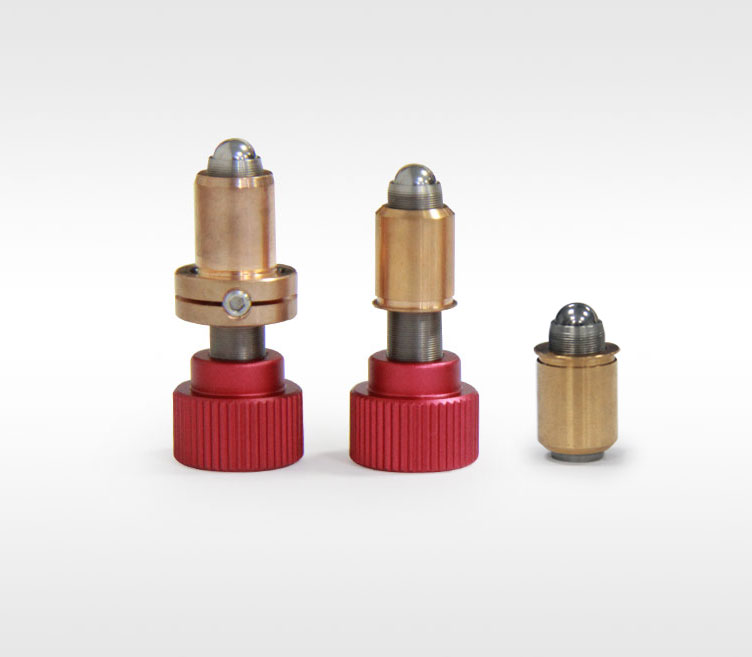

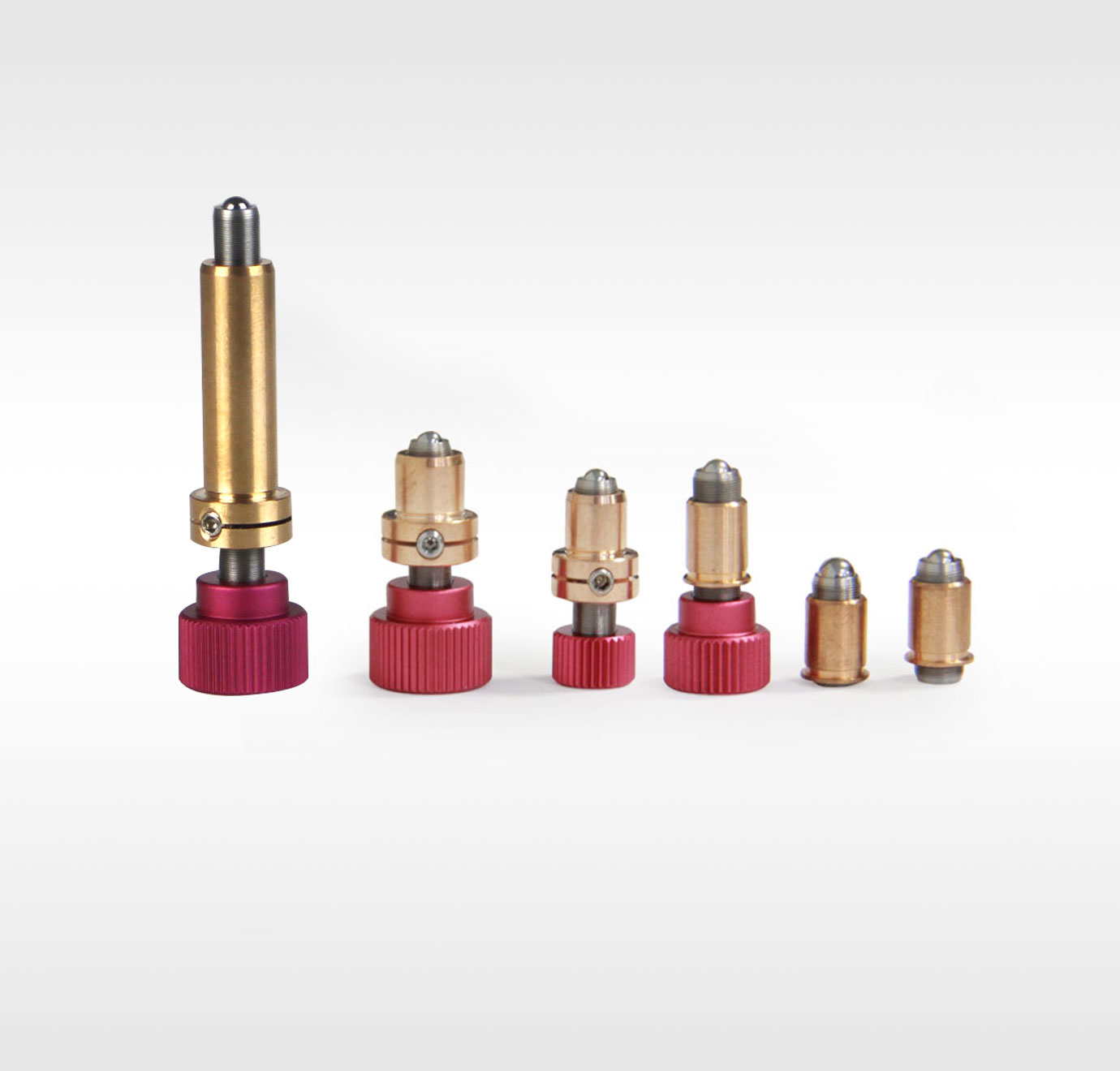

LBTEK 精密调节螺纹副主要用于光机械运动产品，比如常见的光学调整架系列产品，控制产品运动的精度。LBTEK 精密调节螺纹副主要由滚花旋钮，六角调节器，螺纹衬套三部分组成，可以自行拆解和组装。螺纹副螺纹连接部分涂有阻尼润滑脂，使螺纹衬套与六角调节器实现平滑顺畅接合，同时也可以减少螺纹衬套和六角调节器之间的磨损。六角调节器头部有2 mm内六角孔，可配合附带的可拆卸的滚花旋钮来进行精密调节，实现0.25 mm/转的调节精度。

产品属性

六角调节器材质303不锈钢

螺纹衬套材质磷青铜

表面处理旋钮喷砂红色阳极氧化

调节精度0.25 mm/转

最大调节范围14 mm

差动螺纹副，粗调精度0.25 mm/转，微调精度0.025 mm/转，胶粘式

调节精度：粗调0.25 mm/转，微调0.025 mm/转
螺纹衬套推荐配合的孔径大小：8.6 mm (0~+0.02 mm)
调节范围：粗调8 mm，精调0.4 mm

LBTEK 差动螺纹副自身带有粗调和微调，粗调行程为8 mm，精度为0.25 mm/转，微调行程为0.4 mm，精度为0.025 mm/转，粗调使用螺纹为M6×0.25，微调则通过螺纹差动的设计使其达到0.025 mm/转精度，其中粗调通过2 mm六角扳手进行调节，微调通过1.5 mm扳手进行调节。注意螺纹副由于带有差分调节故差分调节存在些许回程间隙差，使用该螺纹副时推荐其在预装载在1Kg以上进行使用，从而消除其回程间隙值。螺纹副上带有一个滚花螺纹用于对螺纹副进行锁紧。

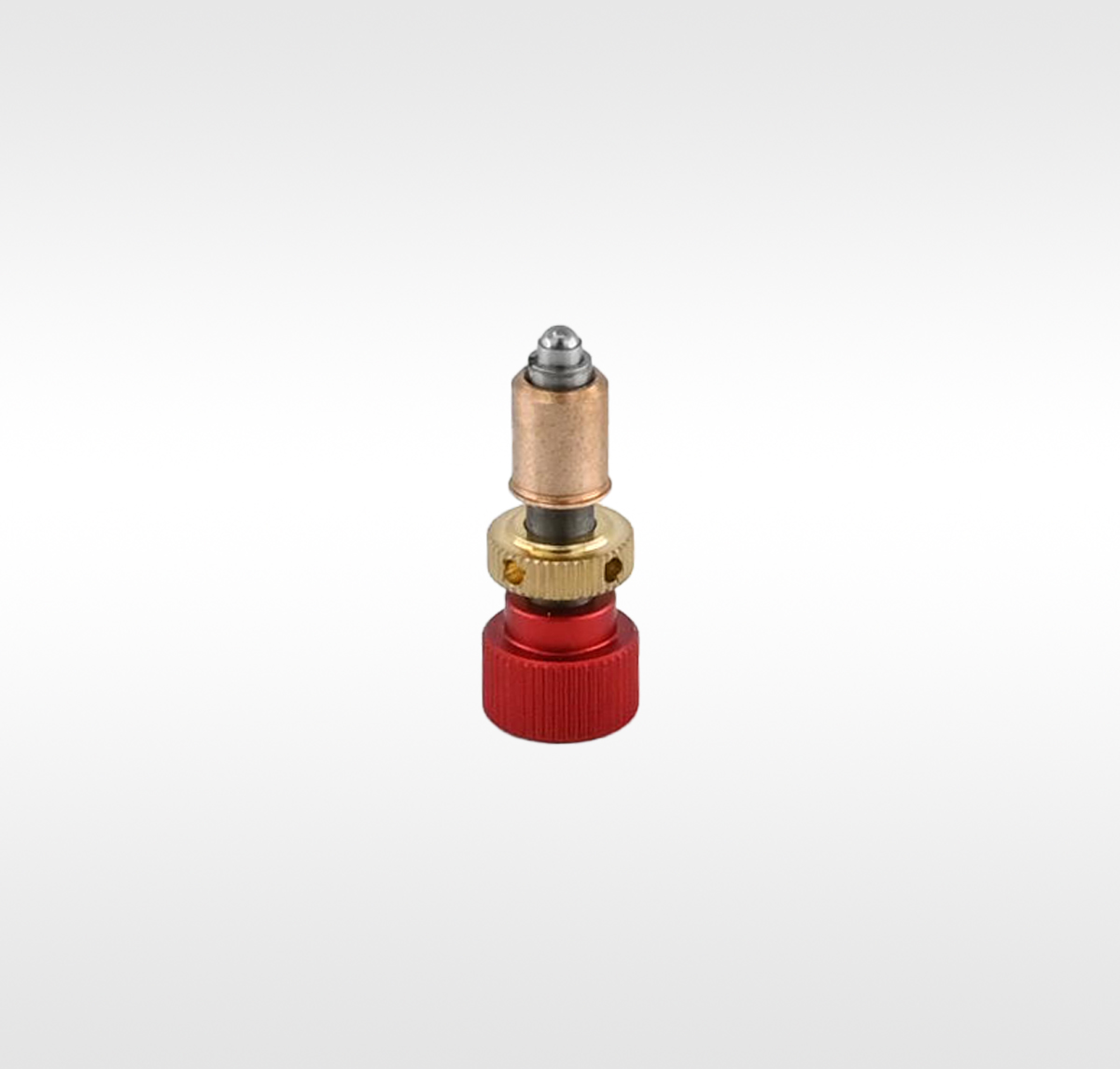

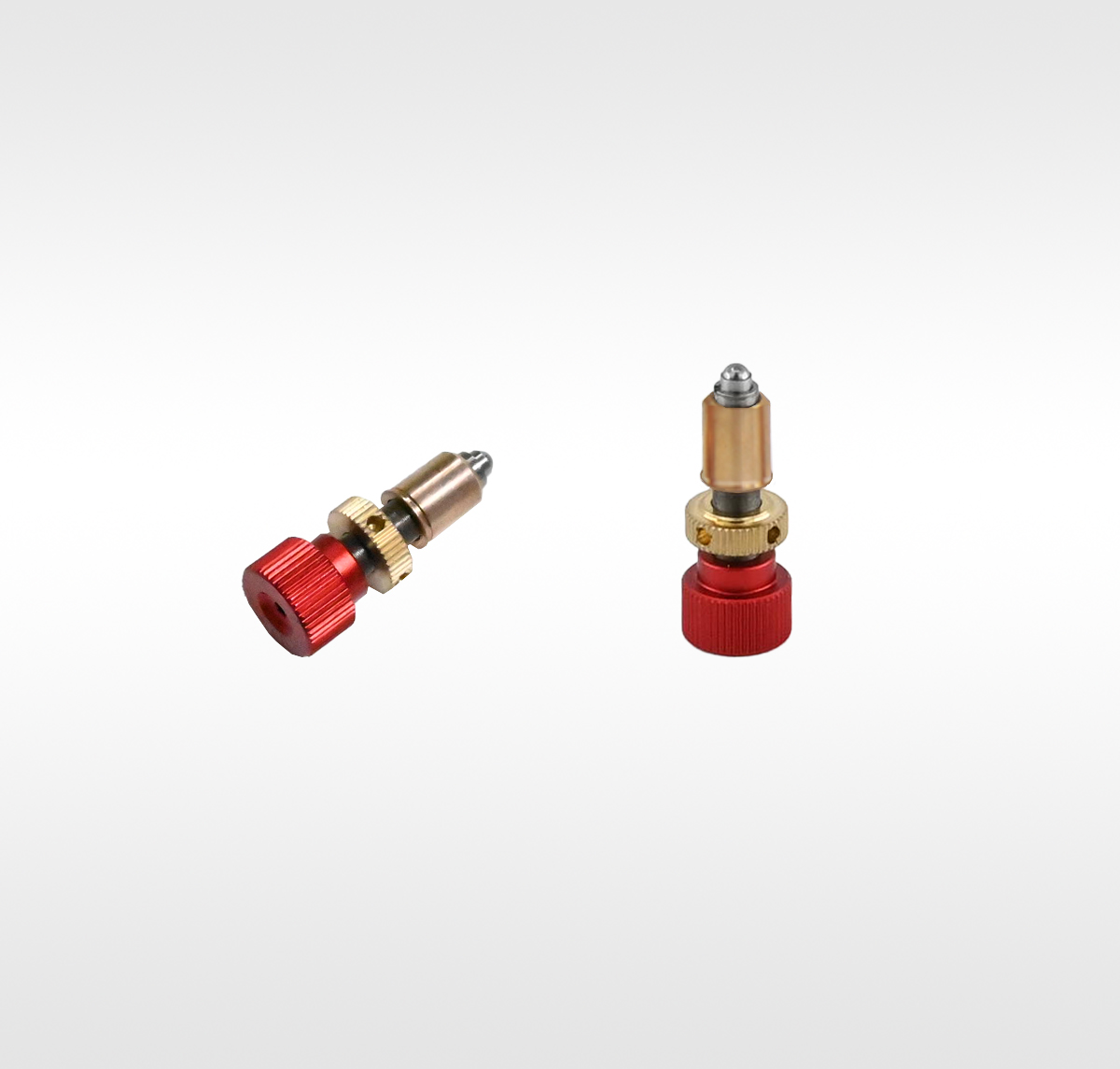

差动螺纹副多角度展示

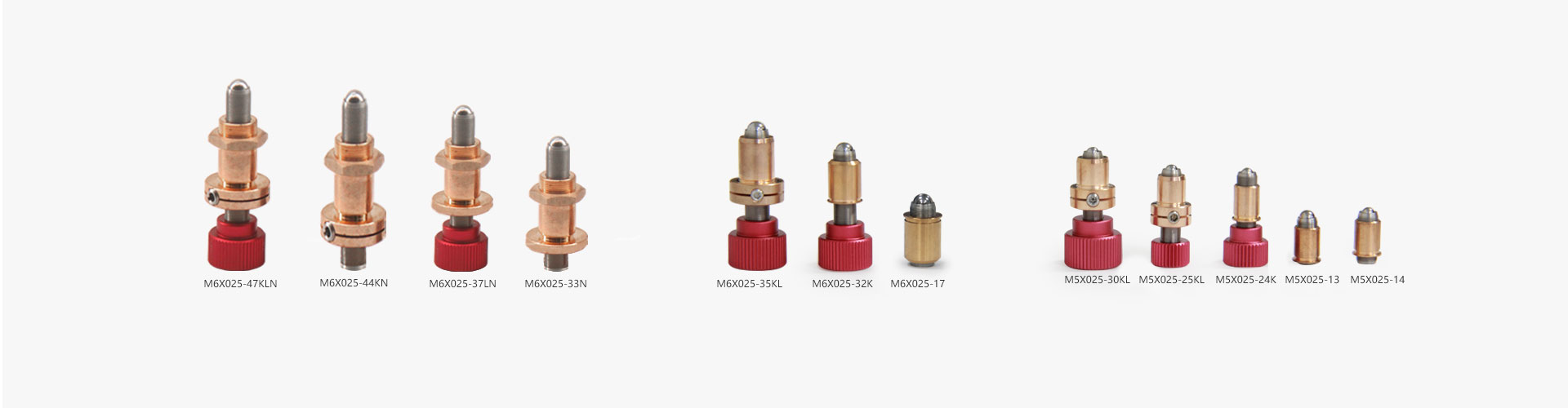

	产品型号	六角调节器材质	调节范围	调节精度	单价	对比	发货日期
	M6X025-37KD	303不锈钢	粗调8 mm，微调0.4 mm	粗调0.25 mm/转，微调0.025 mm/转	¥231.00		当天	加入购物车

精密调节螺纹副，M6×0.25，六角螺母固定式

调节精度：0.25 mm/转
螺纹衬套推荐配合的孔径大小：φ9.5 mm（0~+0.02）
推荐配合零件厚度大小为 8mm~10mm、10mm~13 mm
最大调节范围：15.8 mm
带锁紧和不带锁紧可选
带旋钮和不带旋钮可选
螺纹衬套采用六角螺母固定可自由拆卸

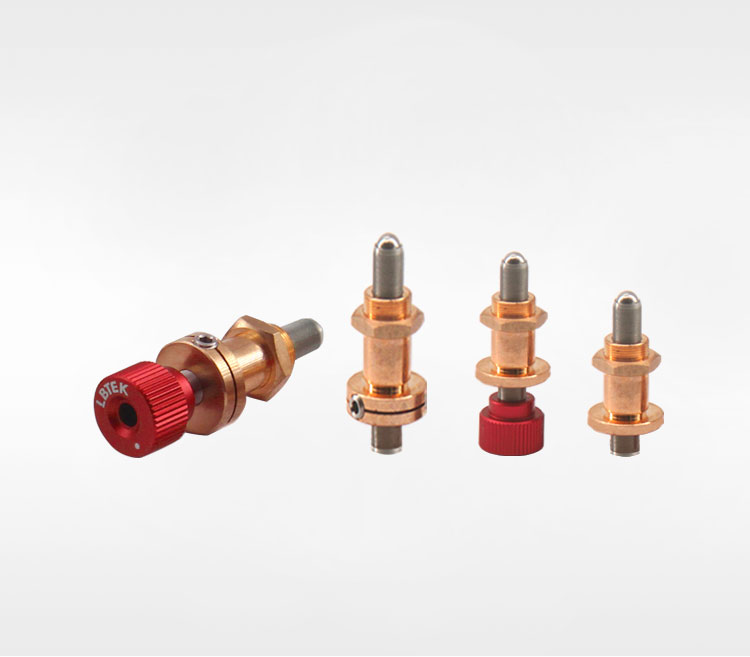

LBTEK 精密调节螺纹副，M6×0.25主要用于光机械运动产品，比如常见的光学调整架系列产品，控制产品运动的精度。六角调节器的直径为M6，头部有2 mm内六角孔，螺纹衬套推荐配合的孔径大小为Ø 9.5 mm (0~+0.02 mm)，带六角螺母锁紧，推荐配合零件厚度大小为8~10mm、10mm~13 mm，可配合附带的可拆卸的滚花旋钮来进行精密调节，实现0.25 mm/转的调节精度。

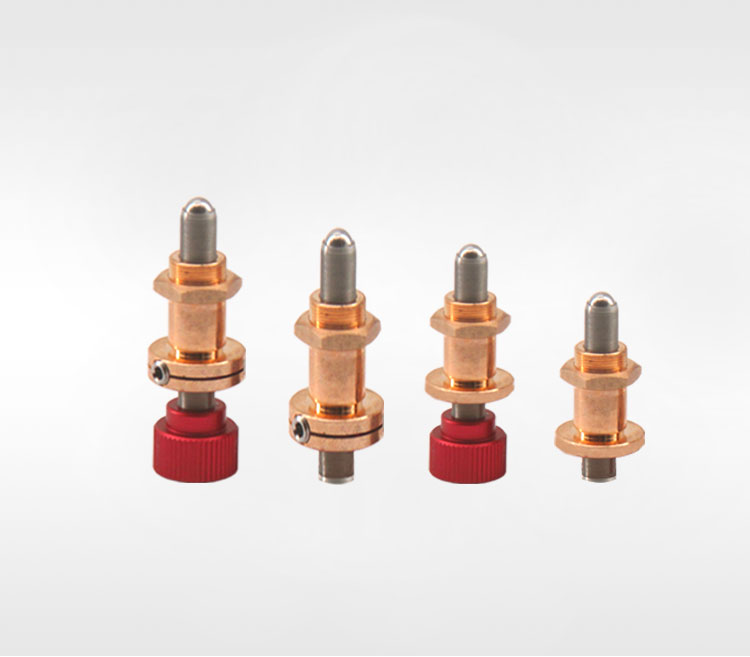

M6×0.25精密调节螺纹副，六角螺母固定式

产品型号	螺纹衬套推荐配合的孔径大小	最大调节范围	推荐配合零件厚度大小	单价	发货日期
M6X025-47KLNB	Ø9.5 mm (0~+0.02 mm)	15.8	8mm~10mm	¥178.00	3周	加入购物车
M6X025-47KLN	Ø9.5 mm (0~+0.02 mm)	12.8 mm	10 mm~13 mm	¥178.00	当天	加入购物车
M6X025-44KN	Ø9.5 mm (0~+0.02 mm)	13.3 mm	10 mm~13 mm	¥167.00	当天	加入购物车
M6X025-37LN	Ø9.5 mm (0~+0.02 mm)	14 mm	10 mm~13 mm	¥153.00	当天	加入购物车
M6X025-33N	Ø9.5 mm (0~+0.02 mm)	13.5 mm	10 mm~13 mm	¥136.00	当天	加入购物车

精密调节螺纹副，M6×0.25，胶粘式

调节精度：0.25mm/转
螺纹衬套推荐配合的孔径大小：8.6 mm (0~+0.02 mm)
最大调节范围：8 mm
带锁紧和不带锁紧可选
带旋钮和不带旋钮可选

LBTEK精密调节螺纹副，M6×0.25主要用于光机械运动产品，比如常见的光学调整架系列产品，控制产品运动的精度。六角调节器的直径为M6，螺纹衬套推荐配合的孔径大小为8.6 mm (0~+0.02 mm)，头部有2 mm内六角孔，可配合附带的可拆卸的滚花旋钮来进行精密调节，实现0.25 mm/转的调节精度。

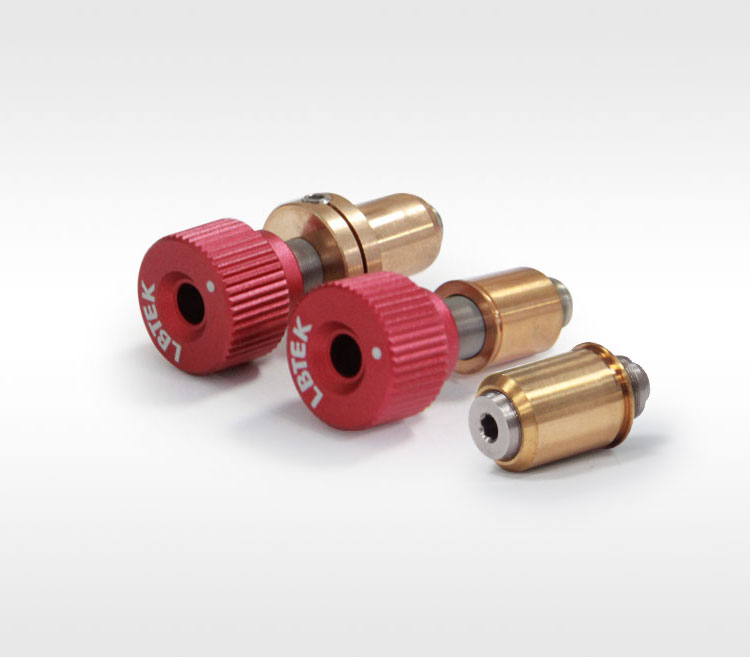

M6×0.25精密调节螺纹副的侧面摆放

产品型号	螺纹衬套推荐配合的孔径大小	最大调节范围	单价	发货日期
M6X025-32K	Ø8.6 mm (0~+0.02 mm)	8 mm	¥88.00	当天	加入购物车
M6X025-35KL	Ø8.6 mm (0~+0.02 mm)	5.8 mm	¥135.00	当天	加入购物车
M6X025-17	Ø8.6 mm (0~+0.02 mm)	4.9 mm	¥66.00	当天	加入购物车

精密调节螺纹副，M5×0.25，胶粘式

调节精度：0.25mm/转
螺纹衬套推荐配合的孔径大小：6.4 mm (0~+0.02 mm)~8 mm (0~+0.02 mm)可选
最大调节范围：10 mm
带锁紧和不带锁紧可选
带旋钮和不带旋钮可选

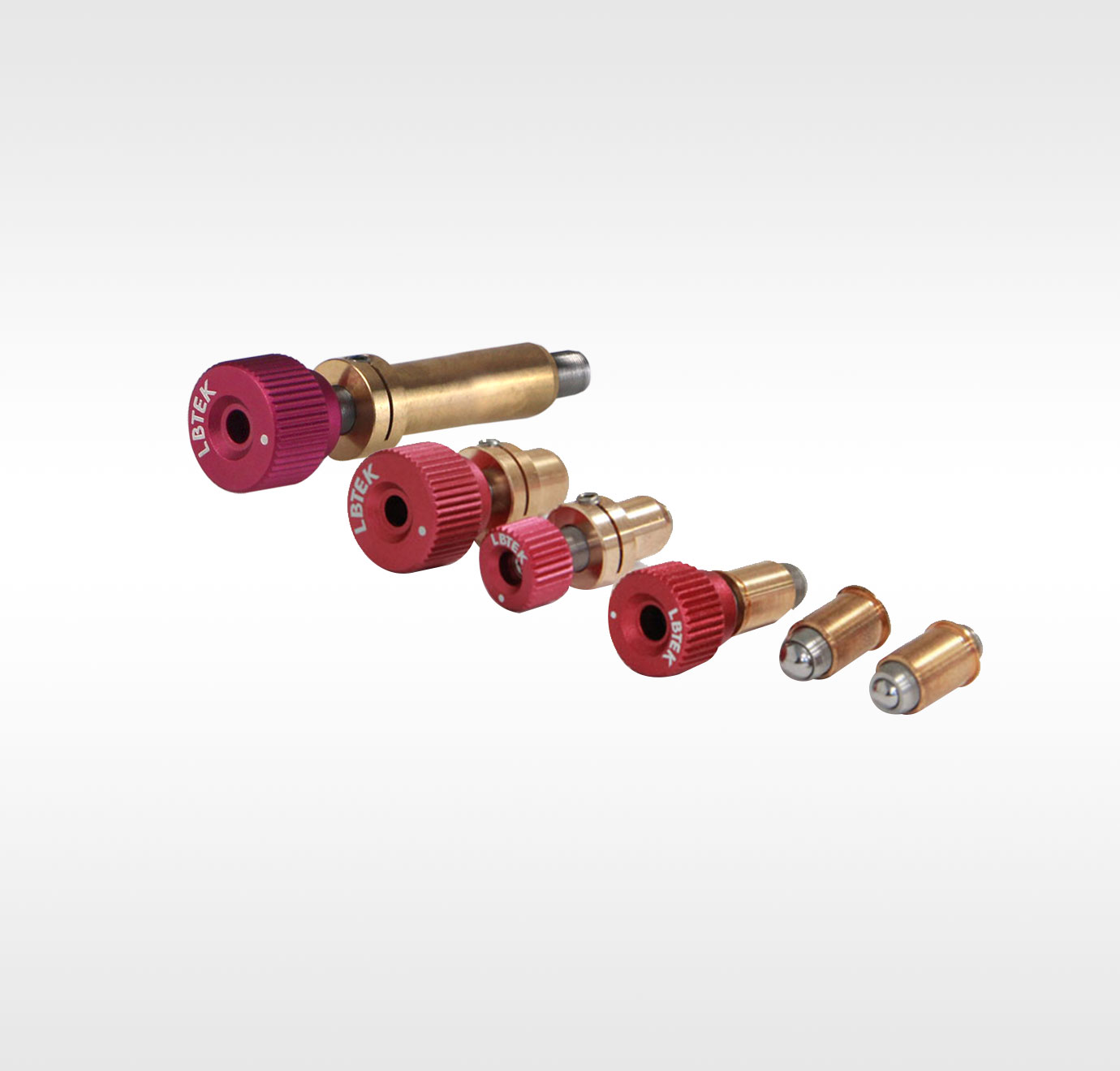

LBTEK精密调节螺纹副，M5×0.25主要用于光机械运动产品，比如常见的光学调整架系列产品，控制产品运动的精度。六角调节器的直径为M5，螺纹衬套推荐配合的孔径大小为6.4 mm (0~+0.02 mm)~8 mm (0~+0.02 mm)可选，头部有2 mm内六角孔，可配合附带的可拆卸的滚花旋钮来进行精密调节，实现0.25 mm/转的调节精度。

M5×0.25精密调节螺纹副的侧面摆放

产品型号	螺纹衬套推荐配合的孔径大小	最大调节范围	单价	发货日期
M5X025-50KL	Ø8 mm (0~+0.02 mm)	10 mm	¥204.00	1周	加入购物车
M5X025-13	Ø6.4 mm (0~+0.02 mm)	2.8 mm	¥57.00	当天	加入购物车
M5X025-14	Ø6.4 mm (0~+0.02 mm)	4.1 mm	¥57.00	当天	加入购物车
M5X025-24K	Ø6.4 mm (0~+0.02 mm)	4.5 mm	¥90.00	5周	加入购物车
M5X025-25KL	Ø7 mm (0~+0.02 mm)	5.5 mm	¥113.00	当天	加入购物车
M5X025-30KL	Ø8 mm (0~+0.02 mm)	4.2 mm	¥124.00	当天	加入购物车
