产品说明

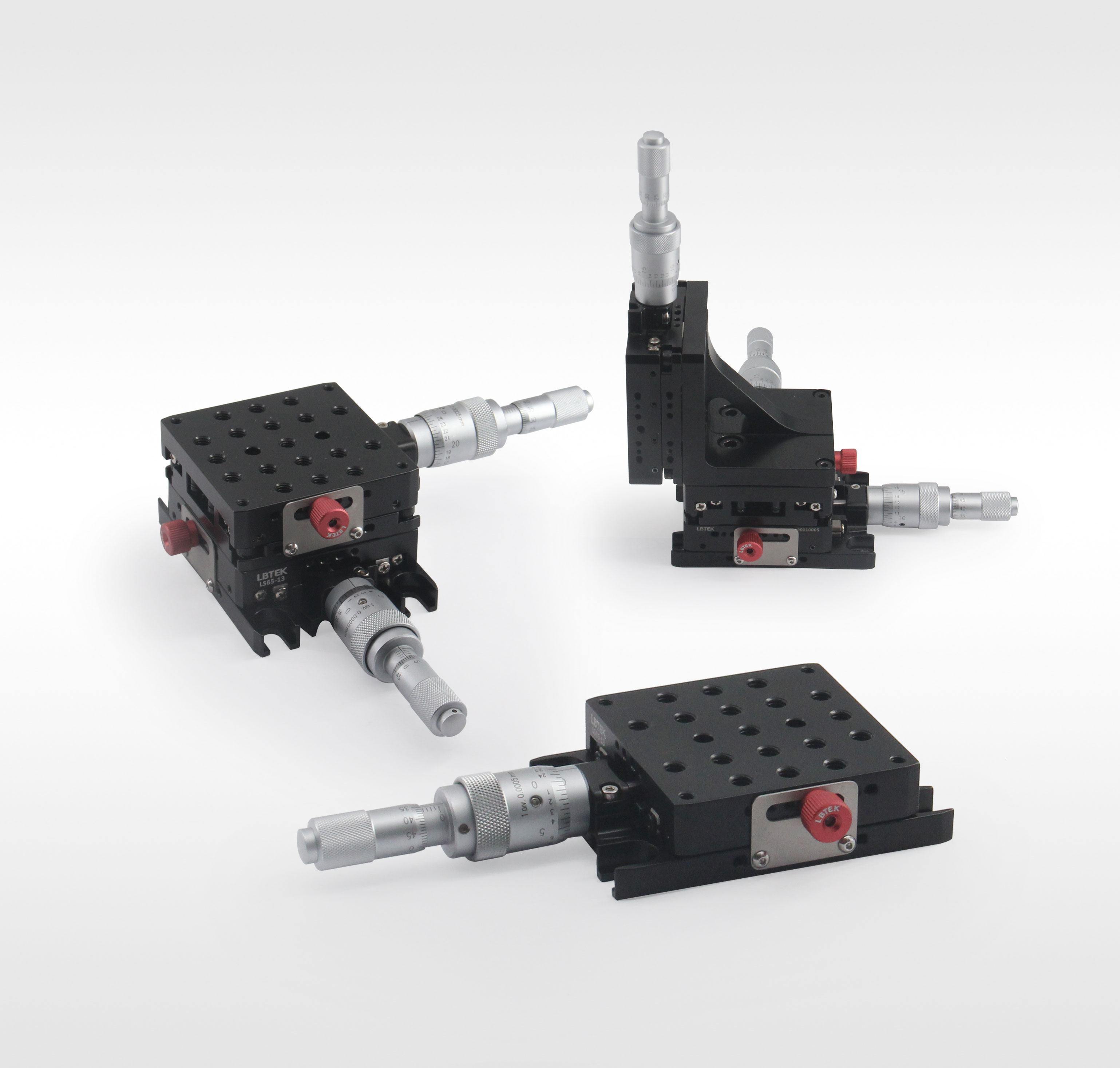

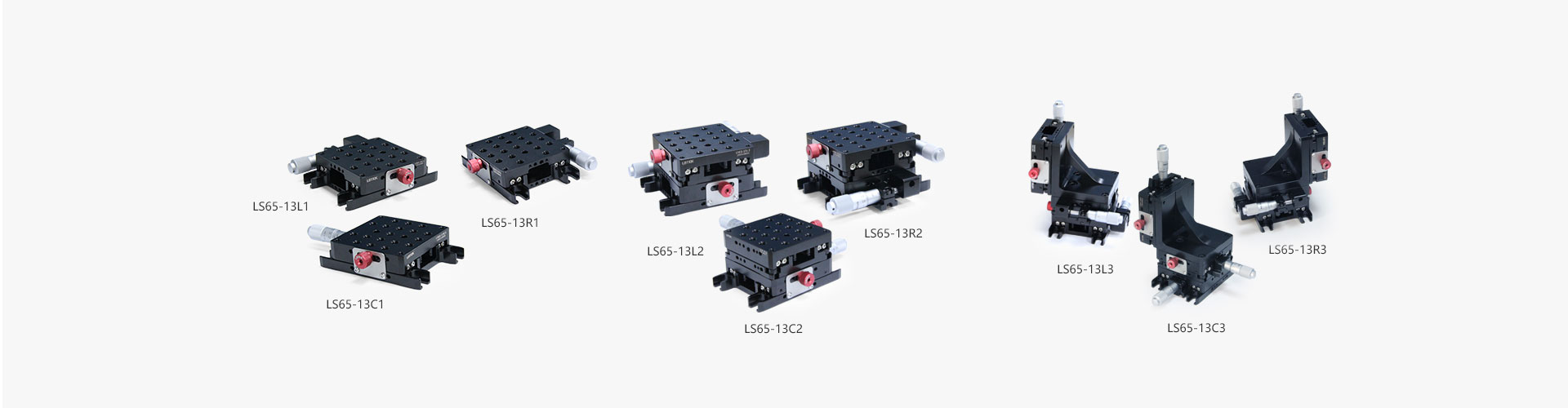

提供单轴/两轴/三轴手动线性位移台
分为末端直驱、左侧驱动和右侧驱动三种驱动类型
直线交叉滚柱导轨，可用于高负载和高定位精度
多个单轴位移台可自由组装成XY轴位移台

LBTEK手动线性位移台采用直线交叉滚柱导轨，配合微分头驱动，13 mm行程手动线性位移台台面尺寸为65 mm × 65 mm，带孔间距为25 mm的M6螺纹孔。提供单轴、XY、XYZ三种手动线性位移台，单轴、XY位移台采用标准微分头驱动，XYZ位移台可选择标准微分头或差动微分头。同时又分为末端直驱、左侧驱动和右侧驱动三种驱动类型，直线位移精度在3 μm以内。此外，LBTEK手动线性位移台可自由组合为多轴位移台。侧面带手拧锁紧螺钉，位移台到达预定位置后可锁紧固定。滑台的固定底板为75 mm × 50 mm的M6沉头螺纹孔，通过附送的内六角圆柱头螺丝，可以直接固定在孔间距为25 mm的M6光学平台上。除了13 mm行程手动线性位移台，LBTEK还提供25 mm行程手动线性位移台，台面尺寸为90 mm×90 mm，行程为25 mm。

产品属性

材质6061-T6铝合金

表面处理黑色阳极氧化

轴数单轴/两轴/三轴

台面尺寸65 mm×65 mm

行程13 mm

13 mm单轴线性位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的单轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用单轴驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于单轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C1	65 mm × 65 mm	13 mm	末端直驱	单轴	¥2,127.00	当天	加入购物车
LS65-13L1	65 mm × 65 mm	13 mm	左侧驱动	单轴	¥2,190.00	当天	加入购物车
LS65-13R1	65 mm × 65 mm	13 mm	右侧驱动	单轴	¥2,190.00	当天	加入购物车

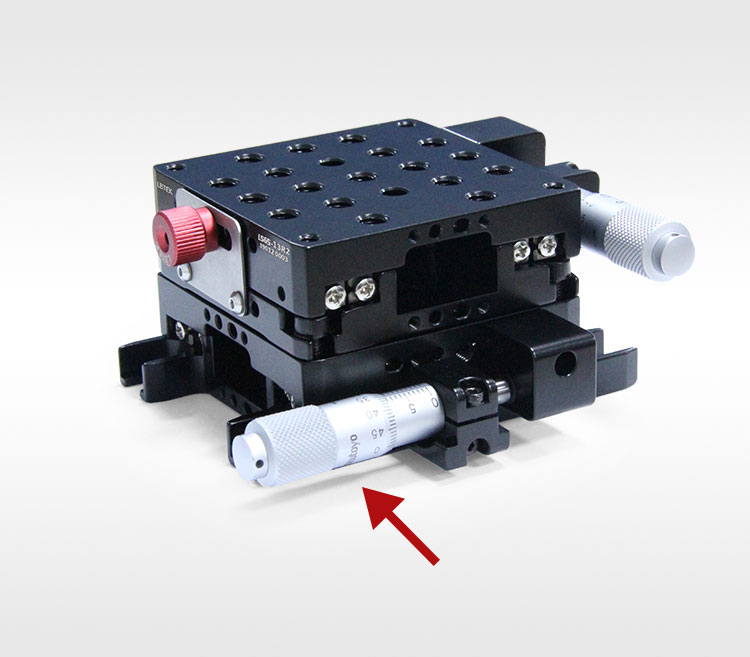

13 mmXY轴线性位移台，带标准测微头

XY轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XY轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

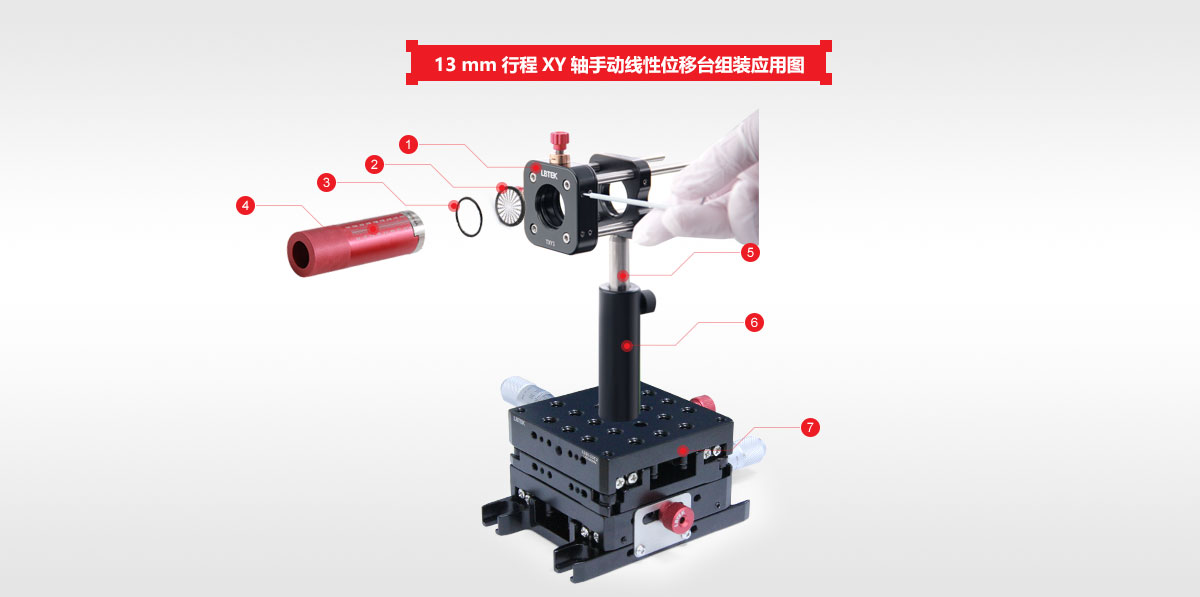

光学元件安装于XY轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C2	65 mm × 65 mm	13 mm	末端直驱	两轴	¥4,131.00	当天	加入购物车
LS65-13L2	65 mm × 65 mm	13 mm	左侧驱动	两轴	¥4,131.00	当天	加入购物车
LS65-13R2	65 mm × 65 mm	13 mm	右侧驱动	两轴	¥4,131.00	当天	加入购物车

13 mmXYZ轴线性位移台，带标准测微头

XYZ轴方向驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：13 mm
测微头最小刻度：10 um
分为末端直驱、左侧驱动和右侧驱动三种驱动类型

LBTEK的XYZ轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用XYZ轴方向驱动，带一个测微头驱动器，位移行程为13 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

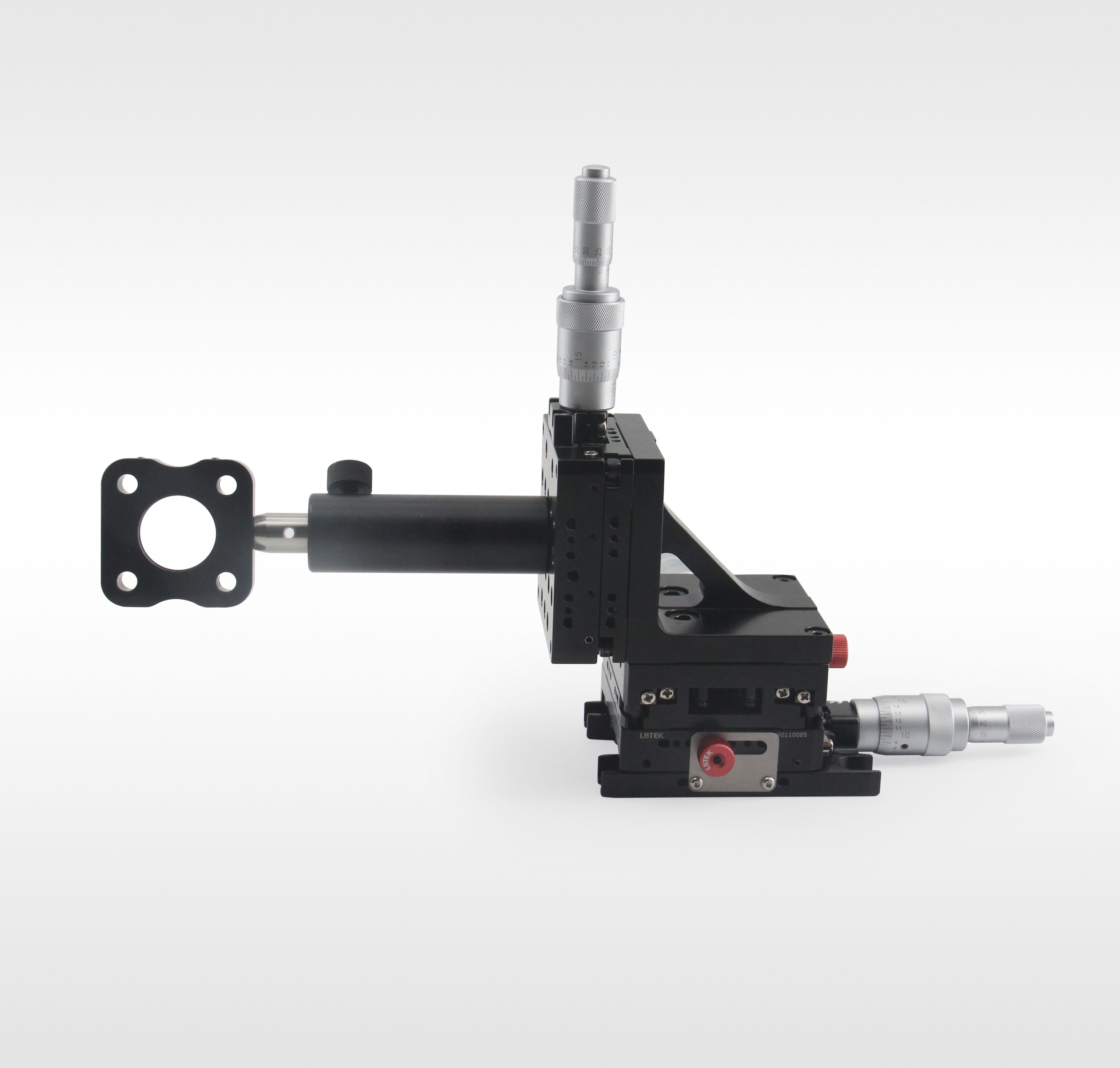

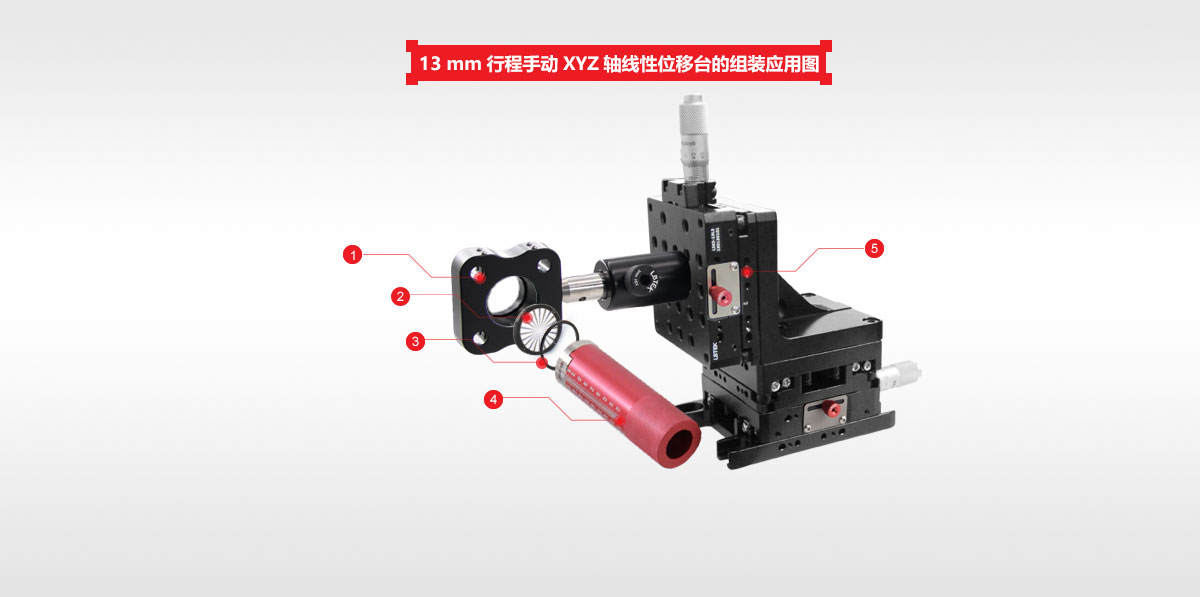

光学元件安装于XYZ轴线性位移台

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LS65-13C3	65 mm × 65 mm	13 mm	末端直驱	三轴	¥7,225.00	当天	加入购物车
LS65-13L3	65 mm × 65 mm	13 mm	左侧驱动	三轴	¥6,654.00	当天	加入购物车
LS65-13R3	65 mm × 65 mm	13 mm	右侧驱动	三轴	¥6,654.00	当天	加入购物车

XYZ轴线性位移台，带差动测微头

末端直驱位移台，带差动测微头
台面尺寸：65×65 mm
粗调13 mm行程，最小刻度10 um
细调200 um行程，最小刻度0.5 um

LBTEK的XYZ轴线性位移，带差动测微头结构，均采用末端直驱。粗调位移行程为13 mm，最小刻度10 um；细调200 um行程，最小刻度0.5 um。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。位移台底部配有四个U型槽定位孔，可以使用M6螺丝固定位移台的位置。

光学元件安装于XYZ轴线性位移台

	产品型号	轴数	驱动器位置	测微头规格	单价	对比	发货日期
	LS65-13C3P	三轴	末端直驱	差动	¥10,390.00		当天	加入购物车

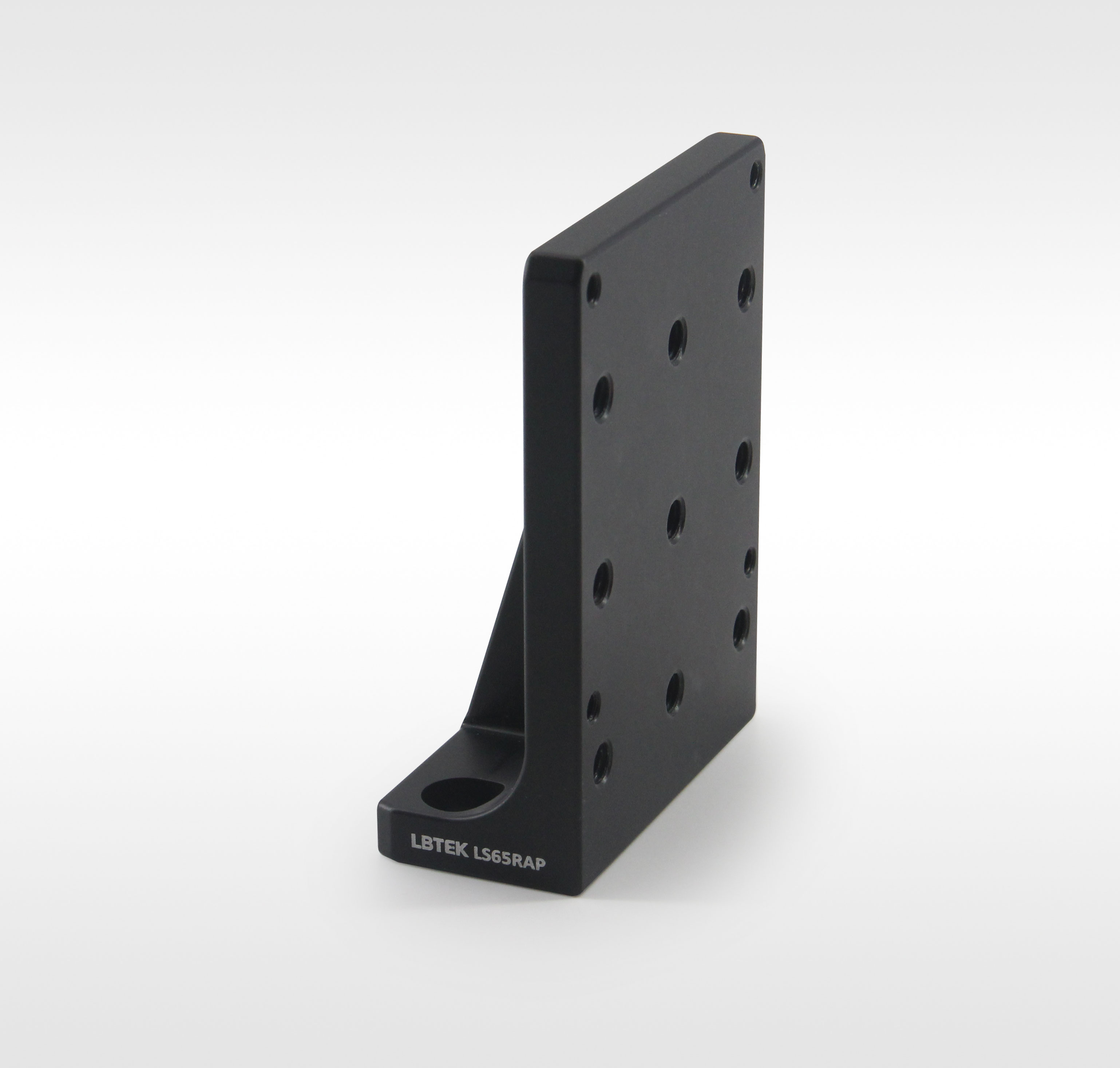

65 mm直角转接板

主体材质6061-T6铝合金
黑色阳极氧化
9个M6螺纹孔，4个M4螺纹孔

LBTEK提供的直角转接板为铝合金材质，精度高，刚性好，带M6沉头槽、M4螺纹孔和M6螺纹孔，用于固定和转接机械件。可与LBTEK提供的LS65-13××系列滑台配合使用。购买LBTEK LS65RAP直角转接板赠送2个M6圆柱头内六角螺钉。

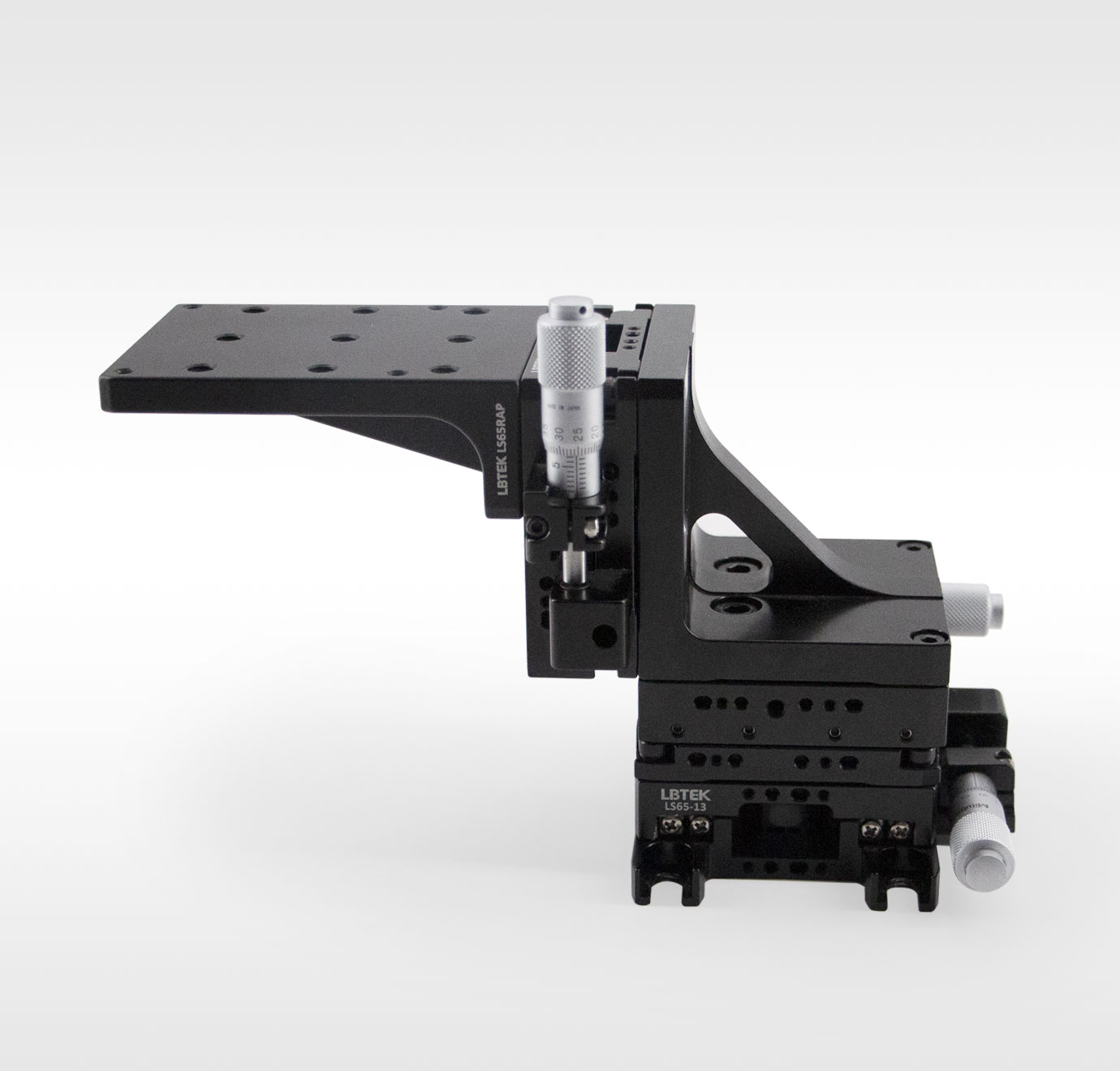

LS65RAP适用于LS65-13××系列滑台

	产品型号	外廓尺寸	单价	对比	发货日期
	LS65RAP	65 mm×86 mm×30 mm	¥391.00		当天	加入购物车

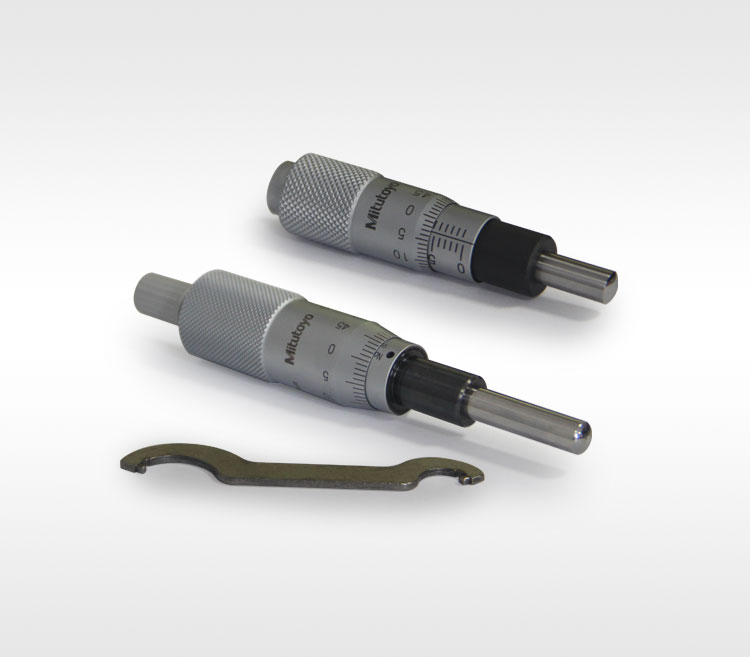

测微头

148-801、150-801标准测微头
13 mm、25 mm行程
10 μm/格分度
定位精度±2 μm

测微头主要是用于机械运动控制类机械产品，如LBTEK提供的手动线性位移台。LBTEK提供三丰的148-801和150-801两种规格测微头，分别对应13 mm和25 mm行程，测微头外套刻有分度，10 μm/格，定位精度±2 μm。驱动器球形的端部提供单点接触，可以将对准的误差将到最低。

测微头应用于LBTEK线性位移台

	产品型号	行程	轴套外径	单价	对比	发货日期
	150-801	25 mm	10 mm	¥508.00		当天	加入购物车
	148-801	13 mm	9.5 mm	¥494.00		当天	加入购物车

65 mm位移台安装底板

材质：不锈钢
安装孔规格：M6槽孔
螺纹孔规格：M6

LBTEK提供位移台安装底板适用于安装台面尺寸为65 mm×65 mm的位移台，不锈钢材质提供良好的刚性。附带M6螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。

DMP-65适用于安装台面尺寸为65 mm×65 mm的位移台

	产品型号	适用位移台台面尺寸	螺纹孔规格	单价	对比	发货日期
	DMP-65	65 mm × 65 mm	M6	¥266.00		当天	加入购物车

65mm位移台促动器支架组件

支持LS65-13L1位移台手动转电动
支持SMET-13A型号的电动促动器安装

LBTEK提供的LS61-13L1位移台转促动器驱动的支架组件为铝合金材质，精度高，刚性好，用于将SMET-13A电动促动器固定在LS61-13L1位移台上。通过螺钉及销钉安装，有更多安装问题问题，请联系LBTEK在线客服。

SMET-LS65将SMET-13A电动促动器固定在LS65-13L1位移台上

	产品型号	适用位移台台面尺寸	单价	对比	发货日期
	SMET-LS65 新品	65 mm × 65 mm	¥393.00		当天	加入购物车
