产品说明

安装光学元件Ø12.7 mm、Ø25.4 mm、Ø50.8 mm规格可选
可实现XY方向位移行程
用于自由空间安装，有紧凑型和标准款可选

LBTEK 自由空间位移调整架，可实现XY方向位移行程。TXYS05中心带SM05内螺纹，附带一个SM05R卡环，常用于安装Ø12.7 mm的光学元件、SM05透镜套筒或转接件，XY行程±1 mm；TXYS1中心带SM1内螺纹，附带一个SM1R卡环，常用于安装Ø25.4 mm的光学元件、SM1透镜套筒或转接件，XY行程±1.5 mm。调整架水平、竖直方向均带对中指示线，两个调节精度0.25 mm/转的调节器。底部或侧面有两个M4螺纹孔，用于自由空间安装Ø12.7 mm的光学不锈钢接杆。

产品属性

材质6061-T6 铝合金

表面处理黑色阳极氧化

位移自由度X, Y

紧凑型XY平移调整架

高精度调节器提供200微米/转的精密调整
安装光学元件Ø12.7 mm、Ø25.4 mm、Ø50.8 mm规格可选
底部配有M4安装孔可直接安装接杆
2个调节器，X和Y方向行程为±1 mm

LBTEK的XY平移调整架可安装Ø12.7 mm、Ø25.4 mm及Ø50.8 mm光学元件。针对不同尺寸的光学元件，系列产品提供精准适配方案：TXY05-N可搭载厚度最大10.3 mm的Ø12.7 mm光学元件；TXY1-N适配厚度最大7.5 mm的Ø25.4 mm光学元件；而TXY2-N则支持厚度最大13 mm的Ø50.8 mm光学元件。全系列调整架均采用SM系列螺纹固定光学元件，可兼容几乎所有带SM外螺纹的组件，同时与多款SM05、SM1及SM2透镜套筒匹配。
产品核心调节部件采用M4×0.2精密调节螺丝，能提供垂直于光轴的最多±1 mm的调节行程，调节螺丝平移分辨率达200微米/转，搭配高精度调节器可实现同等精度的精密调整。每颗调节螺丝末端设有内六角槽，配合六角扳手即可小增量微调，操作便捷高效。该调整架设备底部配备M4安装孔，可直接与接杆连接，简化安装流程，提升实验布置效率。
请注意在调节XY方向时，中心SM螺纹孔会转动，可通过手动旋转或利用顶部的扳手孔，进行旋转。

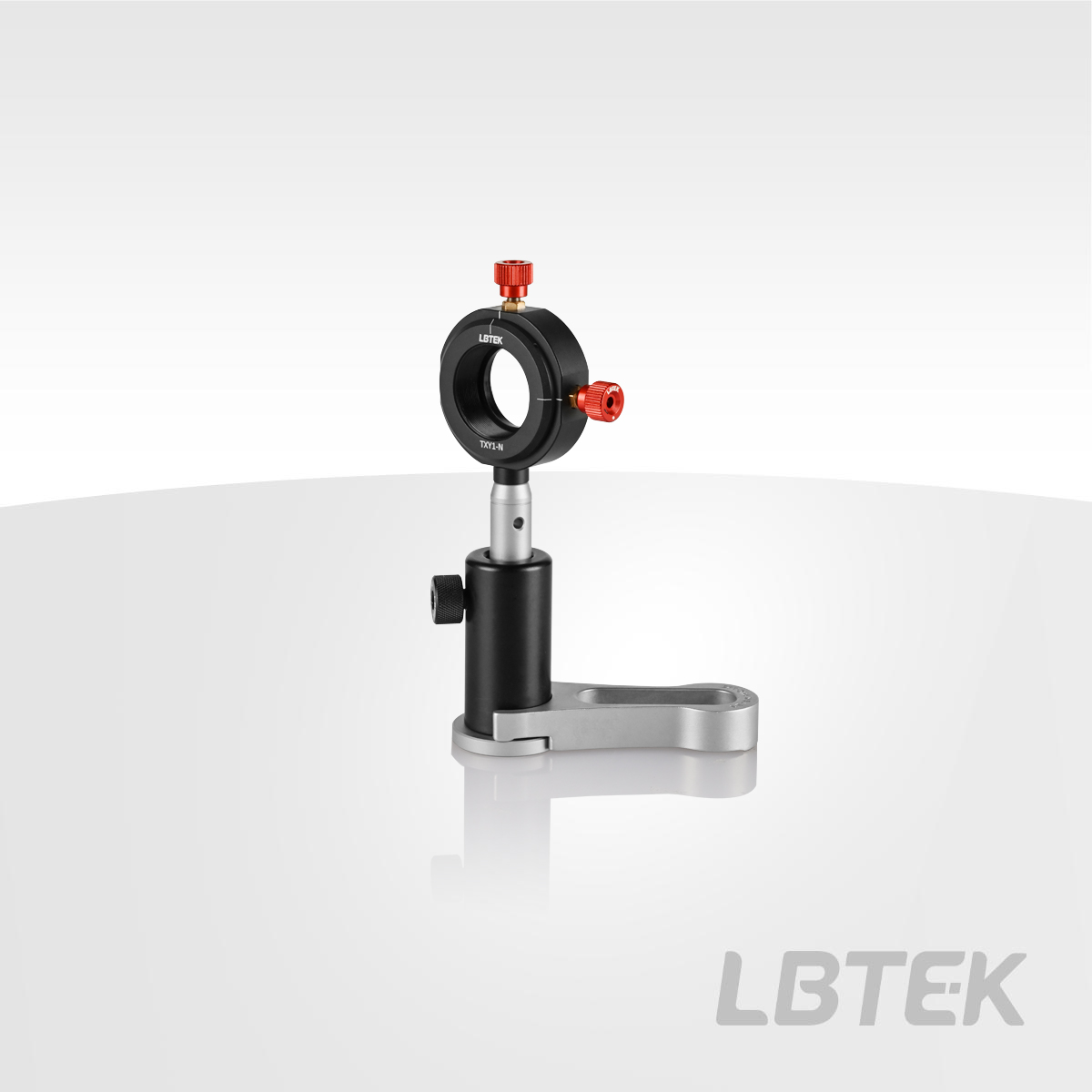

精密的XY平移调整架安装在接杆上

产品型号	适用光学元件尺寸	适用光学元件最大厚度	XY方向行程	单价	发货日期
TXY05-N 新品	Ø12.7 mm	10.3 mm	±1 mm	¥1,065.00	当天	加入购物车
TXY1-N 新品	Ø25.4 mm	7.5 mm	±1 mm	¥960.00	当天	加入购物车
TXY2-N 新品	Ø50.8 mm	13 mm	±1 mm	¥1,171.00	当天	加入购物车

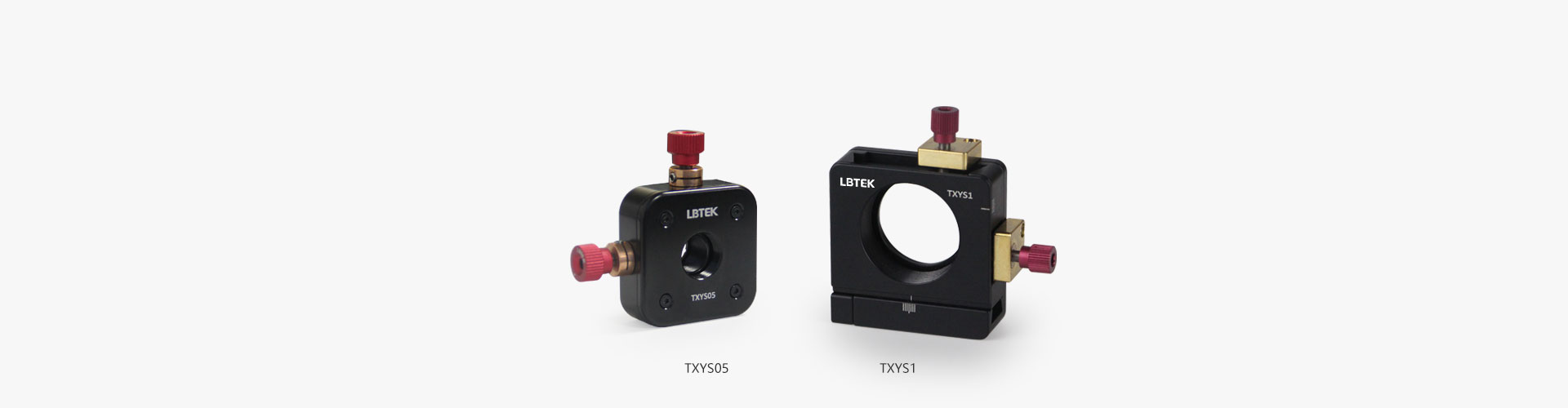

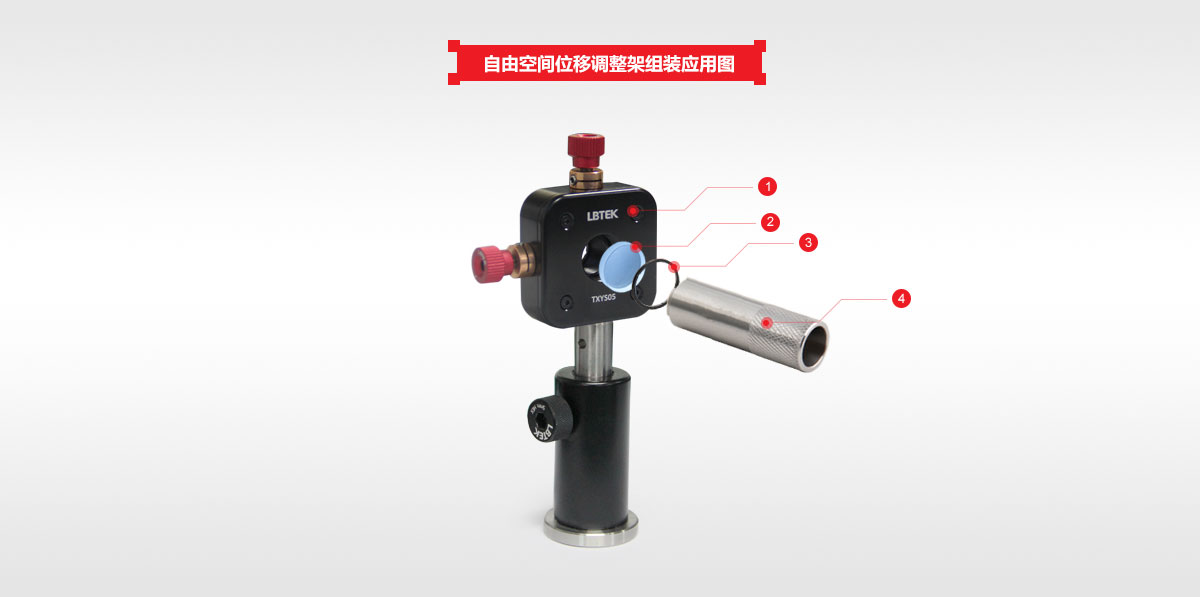

自由空间位移调整架

2个调节器，X和Y方向行程为±1 mm或±1.5 mm
X, Y轴方向调节精度0.25 mm/转
附带1个卡环

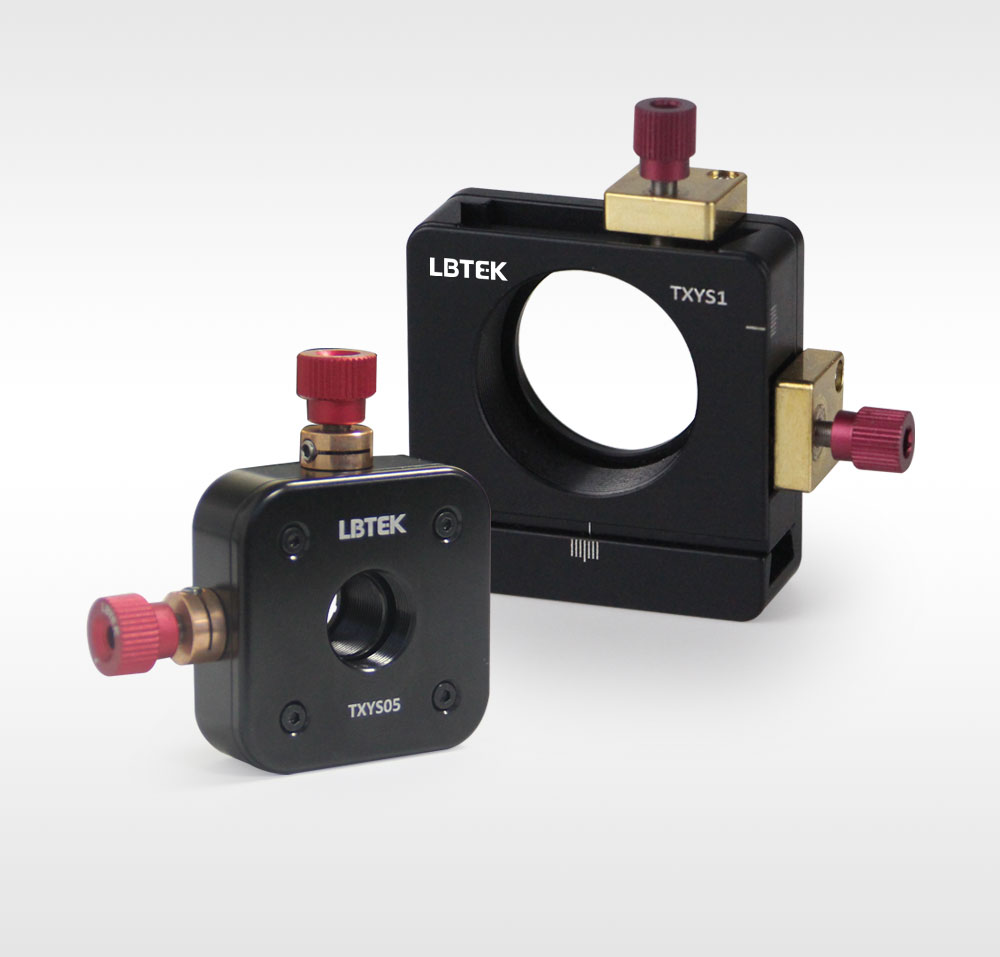

LBTEK自由空间平移调整架能够实现在X、Y两轴方向上提供±1.0 mm或±1.5 mm的行程，调整架X、Y方向的平移调节通过两个0.25 mm螺距的螺纹副驱动，调节精度为0.25 mm/转。TXYS05中心带SM05内螺纹可安装Ø12.7 mm最大厚度为10.3 mm的光学元件（附带1个SM05R卡环用于固定光学元件）和连接SM05透镜套筒或转接件，XY行程±1 mm，X, Y螺纹副带M3锁定螺丝，可通过1.5 mm六角扳手旋紧螺纹衬套内的紧定螺钉锁定位置；TXYS1中心带SM1内螺纹可安装Ø25.4 mm最大厚度为8.0 mm的光学元件（附带1个SM1R卡环用于固定光学元件）和连接SM1透镜套筒或转接件，XY行程±1.5 mm。

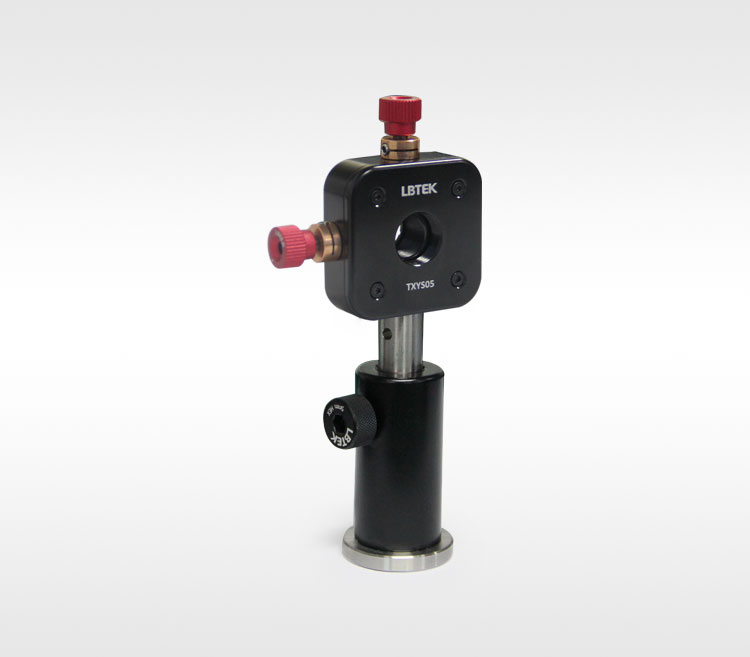

LBTEK自由空间位移调整架TXYS05

	产品型号	适用光学元件尺寸	适用光学元件最大厚度	XY方向行程	单价	对比	发货日期
	TXYS05	Ø12.7 mm	10.3 mm	±1 mm	¥843.00		5周	加入购物车
	TXYS1	Ø25.4 mm	8 mm	±1.5 mm	¥843.00		当天	加入购物车
