产品说明

低群延迟色散介质膜，采用离子束溅射（IBS）工艺
波长范围从460 nm-1700 nm
更低的热膨胀系数和极高的热震动稳定
适用于高功率飞秒脉冲激光和成像领域
用于45°入射

LBTEK超快反射镜的基片材料为熔融石英，其表面的高反射膜为低群延迟色散介质膜，采用离子束溅射（IBS）的工艺镀制而成。在离子束溅射的过程中，高能电场使离子束加速到目标，然后离子从目标溅射，从而释放更多的离子，最终在旋转的基片上沉积镀膜。使用离子束溅射镀膜，能实现高重复性批次镀膜和低的镀膜层厚度误差，从而保证对应的设计波长范围与低群延迟色散。熔融石英具有更低的热膨胀系数和极高的热震动稳定性，使其特别适用于高功率飞秒脉冲激光和成像领域。注：侧边刻线箭头所指方向为镀膜面。LBTEK超快反射镜的工作波长范围有460 nm-590 nm、700 nm-930 nm、970 nm-1150 nm和1400 nm-1700 nm四种，光束从45°入射，反射率高达99.5%以上。

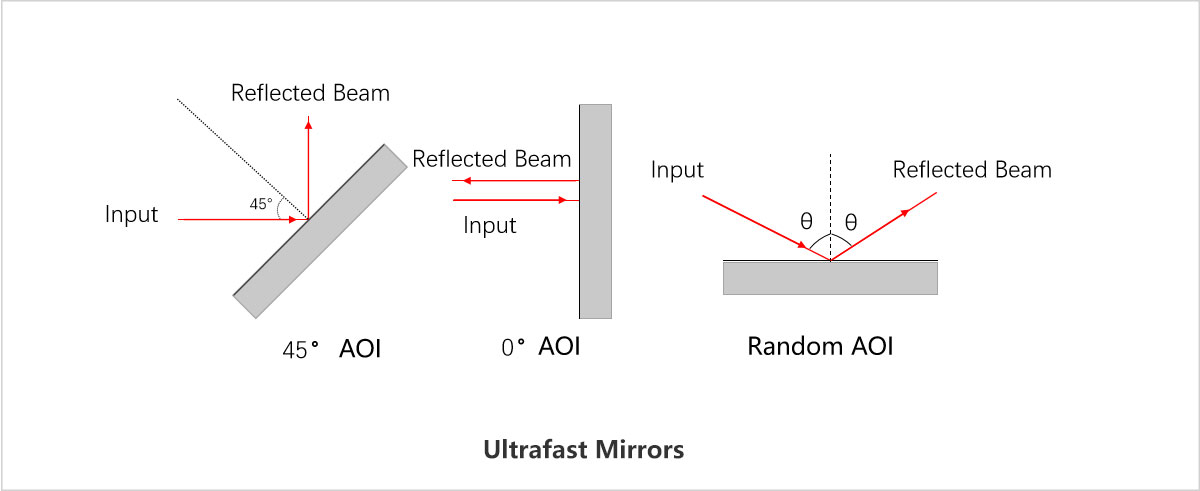

示意图

产品属性

工作波长460 nm-590 nm、710 nm-900 nm、970 nm-1150 nm和1400 nm-1700 nm

光学元件材质熔融石英

直径12.7 mm，25.4 mm，50.8 mm

直径公差+0.0/-0.1 mm

厚度6 mm，12 mm

厚度公差±0.1 mm

通光孔径＞90%CA

表面平整度λ/10 @633 nm

反射率Rs, Rp＞99%@设计波长（AOI： 45°）

表面光洁度（划痕/麻点）10/5

表面平行度<10 arcsec

产品型号	直径	工作波长	平面平整度（@633 nm）	单价	发货日期
UFPM20-B2-SP	50.8 mm	970 nm-1150 nm	λ/4	¥2,956.00	当天	加入购物车
UFPM05-C	12.7 mm	1400 nm-1700 nm	λ/10	¥1,037.00	5周	加入购物车
UFPM20-C	50.8 mm	1400 nm-1700 nm	λ/10	¥3,583.00	当天	加入购物车
UFPM20-B2	50.8 mm	970 nm-1150 nm	λ/10	¥3,617.00	当天	加入购物车
UFPM20-A2	50.8 mm	460 nm-590 nm	λ/10	¥3,512.00	当天	加入购物车
UFPM20-B1	50.8 mm	710 nm-900 nm	λ/4	¥3,726.00	当天	加入购物车
UFPM05-B2	12.7 mm	970 nm-1150 nm	λ/10	¥1,037.00	6周	加入购物车
UFPM05-B1	12.7 mm	710 nm-900 nm	λ/10	¥1,016.00	6周	加入购物车
UFPM05-A2	12.7 mm	460 nm-590 nm	λ/10	¥1,027.00	6周	加入购物车
UFPM10-C	25.4 mm	1400 nm-1700 nm	λ/10	¥1,681.00	当天	加入购物车
UFPM10-B2	25.4 mm	970 nm-1150 nm	λ/10	¥1,681.00	当天	加入购物车
UFPM10-B1	25.4 mm	710 nm-900 nm	λ/10	¥1,624.00	当天	加入购物车
UFPM10-A2	25.4 mm	460 nm-590 nm	λ/10	¥1,593.00	当天	加入购物车
