产品说明
- 用于安装直径25.4 mm/12.7 mm的D形光学元件
- 可最大限度地增加通光孔径，在光束分离应用中能避免阻挡其他光束
- 可水平或垂直安装
- 可实现左手系或右手系安装
LBTEK D形光学调整架，用于安装D形光学元件，具有左手系、右手系及固定式三种安装方式可选，光学元件通过D形光学调整架背面的两个胶头螺钉固定。LBTEK D形光学调整架设计紧凑，可最大限度地增加通光孔径，在光束分离应用中能避免阻挡其他光束。D形光学调整架通过2个或3个精密调节螺纹副来调整角度，可以实现±4°的角度调节范围；AMM3系列带3个精密调节螺纹副,其中螺纹衬套带抱死锁紧结构，该锁紧螺钉可以用2.0 mm六角扳手锁定螺纹副。同时，D形光学调整架侧面或底部各有一个M4沉头/螺纹安装孔。购买LBTEK D形光学调整架1英寸系列附送2个M4圆柱头内六角螺丝和1个1.5 mm六角扳手，05英寸系列赠送1.5 mm六角扳手和2.0 mm六角扳手。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化

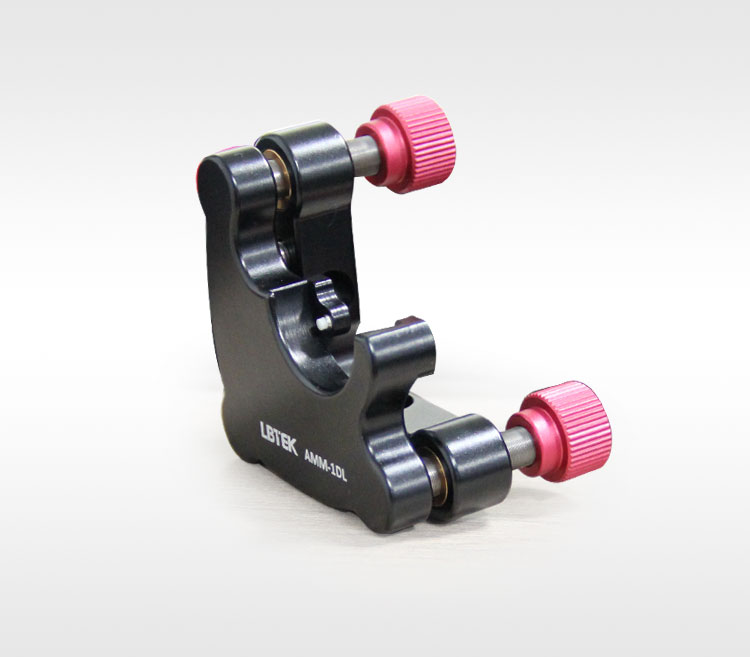

D形光学调整架，左手系
- 用于安装直径25.4 mm/12.7 mm的D形光学元件
- 左手系安装
LBTEK D形光学调整架，用于安装直径25.4 mm/12.7 mm的D形光学元件，光学元件通过D形光学调整架背面的两个胶头螺钉固定。D形光学调整架侧面或底部各有一个M4沉头/螺纹安装孔，购买LBTEK D形光学调整架1英寸系列附送2个M4圆柱头内六角螺丝和1个1.5 mm六角扳手，05英寸系列赠送1.5 mm六角扳手和2.0 mm六角扳手。

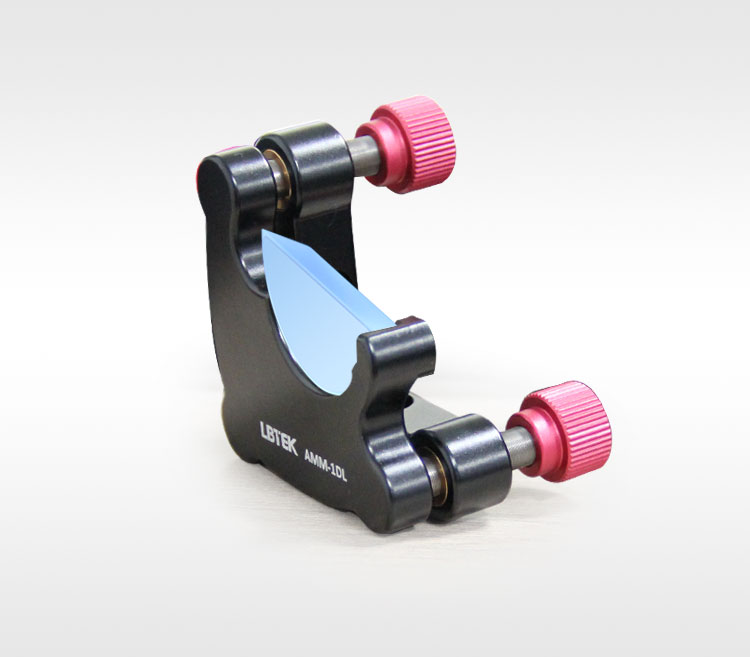

D形光学调整架常用于安装D形光学元件
产品型号 | 适用光学元件尺寸 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-1DL | Ø25.4 mm，D形 | 6 mm | ¥654.00 | 当天 | 加入购物车 | ||
| AMM-1DL | Ø25.4 mm，D形 | 6 mm | ¥615.00 | 当天 | 加入购物车 | ||
| AMM3-05DL | Ø12.7 mm，D形 | 6 mm | ¥524.00 | 当天 | 加入购物车 | ||
| AMM-05DL | Ø12.7 mm，D形 | 6 mm | ¥460.00 | 当天 | 加入购物车 |
D形光学调整架，右手系
- 用于安装直径25.4 mm/12.7 mm的D形光学元件
- 右手系安装
LBTEK D形光学调整架，用于安装直径25.4 mm/12.7 mm的D形光学元件，光学元件通过D形光学调整架背面的两个胶头螺钉固定。D形光学调整架侧面或底部各有一个M4沉头/螺纹安装孔，购买LBTEK D形光学调整架1英寸系列附送2个M4圆柱头内六角螺丝和1个1.5 mm六角扳手，05英寸系列赠送1.5 mm六角扳手和2.0 mm六角扳手。

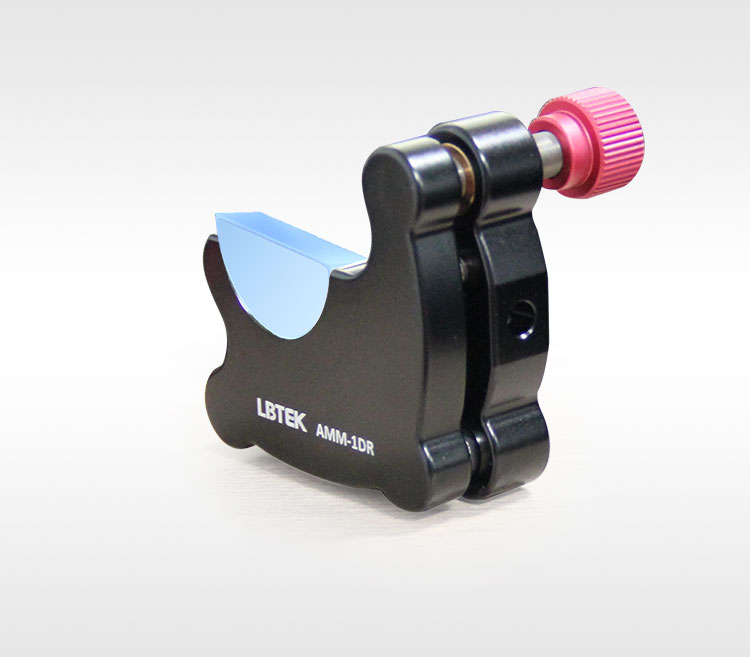

D形光学调整架常用于安装D形光学元件
产品型号 | 适用光学元件尺寸 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-1DR | Ø25.4 mm，D形 | 6 mm | ¥654.00 | 当天 | 加入购物车 | ||
| AMM3-05DR | Ø12.7 mm，D形 | 6 mm | ¥524.00 | 当天 | 加入购物车 | ||
| AMM-05DR | Ø12.7 mm，D形 | 6 mm | ¥460.00 | 当天 | 加入购物车 | ||
| AMM-1DR | Ø25.4 mm，D形 | 6 mm | ¥615.00 | 当天 | 加入购物车 |

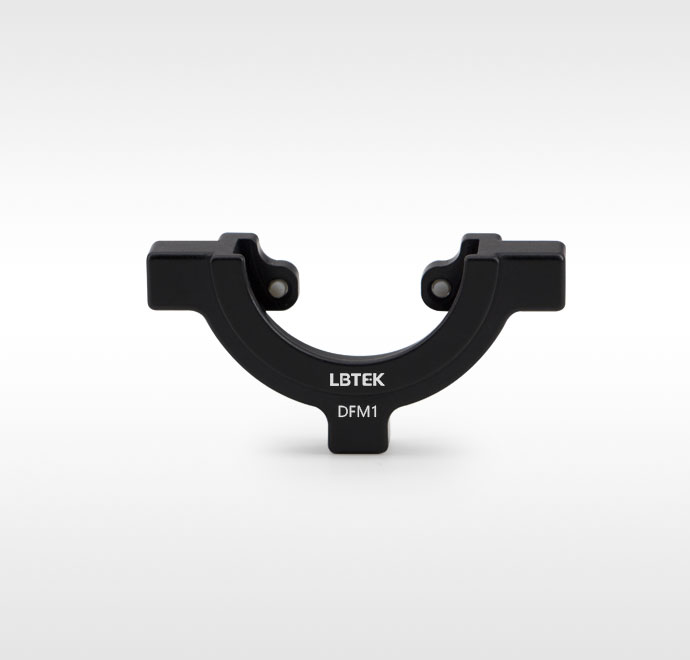

固定式D形光学调整架
- 可安装D形反射镜
- 可水平或竖直安装
- 适用光学元件最大厚度：6.1mm
LBTEK 固定式D形光学调整架，用于安装最大厚度6.1 mm，Ø25.4 mm的D形光学元件，光学元件通过调整架背面的两个M3胶头螺钉固定。该调整架可水平或竖直安装，螺纹安装孔规格为M4。对于空间受限制的应用而言，该调整架还可用于安装Ø25.4 mm的圆形平片光学元件。

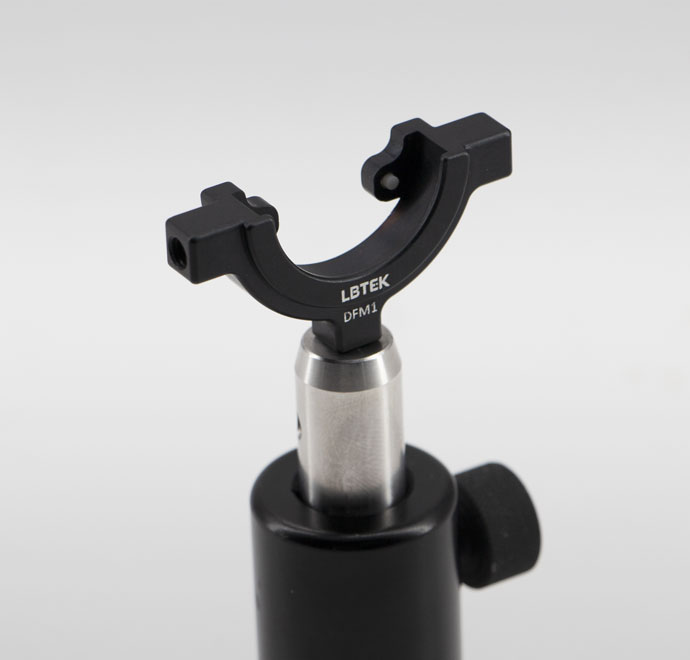

固定式D形光学调整架与接杆搭配
产品型号 | 适用光学元件尺寸 | 适用光学元件最大厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| DFM1 | Ø25.4 mm | 6.1 mm | ¥314.00 | 当天 | 加入购物车 |
