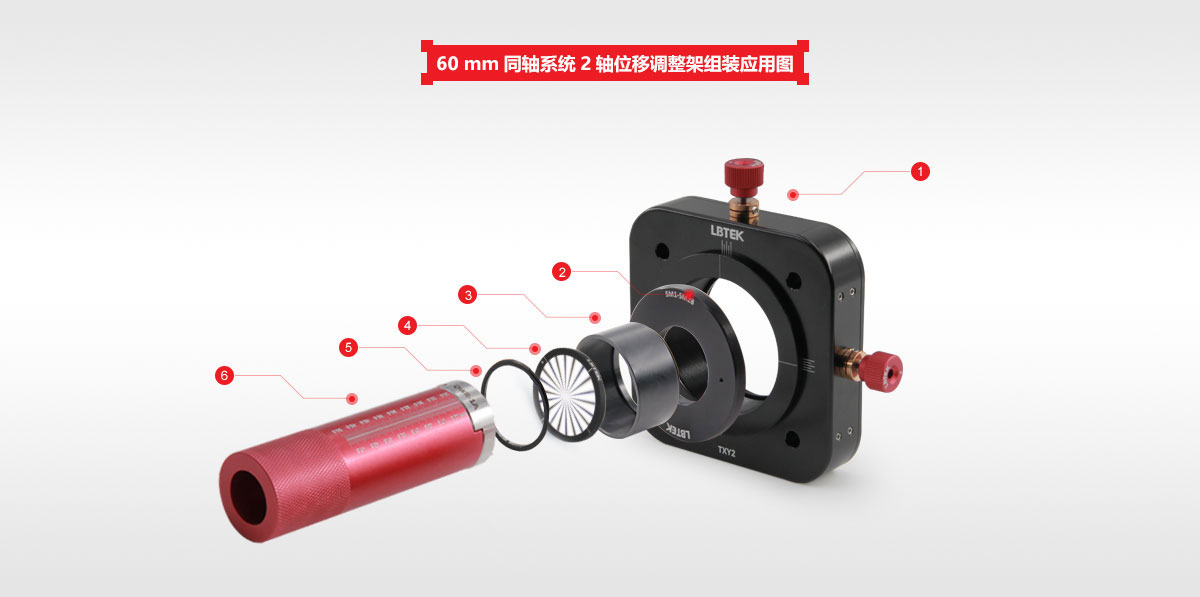

组装
反馈
产品说明
- X，Y方向位移行程±2 mm
- X，Y轴方向调节器M5 x 0.25，精度0.25 mm/转，X，Y螺纹副带M3锁定螺丝
- 兼容60 mm同轴系统

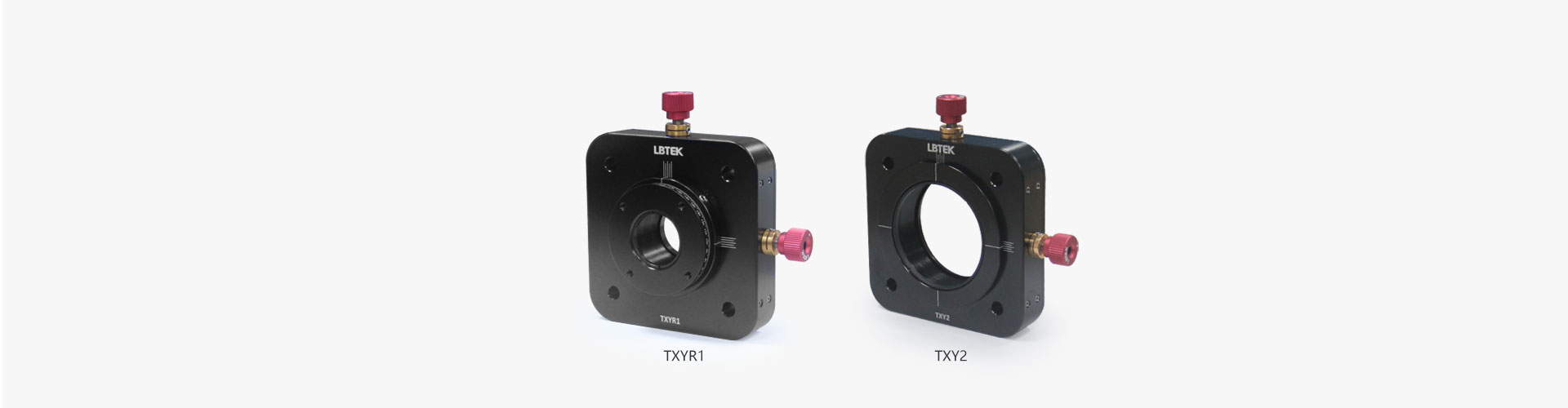

LBTEK XY位移调整架，适用安装25.4 mm或50.8 mm光学元件，可实现XY方向±2 mm位移行程，前表面带位移刻度指示，调节精度0.25 mm/转，兼容60 mm同轴系统，四个Ø6 mm贯穿孔侧面均带M3紧定螺丝 (兼容1.5 mm六角扳手) 用于固定同轴系统Ø6 mm的安装接杆。
TXY2位移调整架，中心带SM2内螺纹，可安装最大厚度15.5 mm，直径50.8 mm的光学元件，附带一个SM2R卡环；TXYR1位移旋转调整架，正面带SM1内螺纹，可安装最大厚度20.5 mm，直径Ø25.4 mm的光学元件，附带一个SM1R卡环，背面带SM2内螺纹，可安装SM2透镜套筒或SM2系列转接件，同时XY位移旋转调整架可360°旋转，刻度精度1°，指示线间隔1 mm。
产品属性
材质6061-T6 铝合金
位移自由度X，Y
表面处理黑色阳极氧化
60 mm同轴系统XY位移旋转调整架
- 2个调节器，X和Y方向行程为±2 mm
- X,Y轴方向调节精度0.25 mm/转
- 正面SM1内螺纹，安装Ø25.4 mm光学元件
- 附带1个SM1R卡环，固定最大厚度20.5 mm光学元件
- 背面带SM2内螺纹，可安装SM2透镜套筒或SM2系列转接件
- 可360°旋转，刻度精度1°
- 底部和侧面均有M6螺纹安装孔
- 兼容60 mm同轴系统安装
TXYR1带有2个调节器，可以在X和Y方向微调光学元件位置，行程为±2 mm。XY移动模块带SM1内螺纹，附带一个SM1R卡环用于固定安装最大厚度20.5 mm，直径Ø25.4 mm的光学元件。TXYR1背面带SM2内螺纹，可安装SM2透镜套筒或SM2系列转接件，同时XY位移旋转调整架可360°旋转，刻度精度1°，指示线间隔1 mm。TXYR1可安装于60 mm同轴系统之中，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。另外，TXYR1底部和侧面均M6螺纹安装孔，其中底边为孔间距25的三个螺纹孔，用于连接光学接杆。
TXYR1可在XY方向上微调光学元件位
产品型号 | 适用光学元件尺寸 | 旋转角度 | XY方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| TXYR1 | Ø25.4 mm | 360° | ±2 mm | ¥1,489.00 | 当天 | 加入购物车 |
60 mm同轴系统XY位移调整架
- 2个调节器，X和Y方向行程为±2 mm
- X,Y轴方向调节精度0.25 mm/转
- SM2内螺纹，安装Ø50.8 mm光学元件
- 附带1个SM2R卡环，固定最大厚度15 mm光学元件
- 适用60 mm同轴系统安装
- 底部配有3个M6的螺纹安装孔
TXY2带有2个调节器，可以在X和Y方向微调光学元件位置，行程为±2 mm。XY移动模块带SM2内螺纹，附带一个SM2R卡环用于固定安装最大厚度15.5 mm，直径Ø50.8 mm的光学元件，可安装SM2透镜套或SM2系列转接件。同时，TXY2可安装于60 mm同轴系统之中，四周配有紧定螺丝用于固定Ø6 mm同轴系统安装接杆。另外，TXY2底部和侧面均M6螺纹安装孔，其中底边为孔间距25 mm的三个螺纹孔，用于连接光学接杆。
TXY2可在XY方向上微调光学元件位置
产品型号 | 适用光学元件尺寸 | XY方向行程 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| TXY2 | Ø50.8 mm | ±2 mm | ¥1,366.00 | 当天 | 加入购物车 |
