参数规格
组装
反馈
产品说明
- SM05、SM1内/外螺纹的光纤法兰
- FC/PC、FC/APC、SMA三种插口
- 搭配SM05或SM1系列透镜套筒实现闭光构造
- 前后带有不透光凹孔或者手拧滚花，方便安装
LBTEK光纤法兰目前包含了SM1和SM05两种类型，可以将FC/PC、FC/APC、SMA接头转到标准的SM系列螺纹上。这些法兰可用于单模和多模光纤耦合器和其它自由空间机械件耦合，也可结合透镜套筒，遮光耦合于SM05 (0.535"-40)或SM1 (1.035"-40)系统中。所有转接件均采用304不锈钢制造，并进行电磁退磁处理。
产品属性
材质304不锈钢
表面处理电磁退磁处理（注：退磁后仍有弱磁力）
SM1系列光纤法兰
- SM1内/外螺纹的转接件，带FC/PC、FC/APC、SMA插口
- 搭配SM1系列透镜套筒实现遮光结构
- 兼容多款30 mm同轴板
LBTEK SM1系列光纤法兰，可通过30 mm同轴安装板或透镜套筒集成到30 mm同轴系统。SM1E外螺纹系列双面均有不透光的凹孔，可用卡环扳手OWR-1B，从任一方向安装。SM1内螺纹系列外缘为手拧滚花，方便手拧安装。
光纤跳线插入SM1光纤法兰
产品型号 | 接头类型 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM1-FPC2 | FC/PC，窄键（2 mm） | SM1内螺纹 | ¥263.00 | 4周 | 加入购物车 | ||
| SM1E-FPC2 | FC/PC，窄键（2 mm） | SM1外螺纹 | ¥233.00 | 当天 | 加入购物车 | ||
| SM1-FAPC2 | FC/APC，窄键（2 mm） | SM1内螺纹 | ¥264.00 | 4周 | 加入购物车 | ||
| SM1E-FAPC2 | FC/APC，窄键（2 mm） | SM1外螺纹 | ¥242.00 | 当天 | 加入购物车 | ||
| SM1-SMA | SMA | SM1内螺纹 | ¥275.00 | 当天 | 加入购物车 | ||
| SM1-FAPC | FC/APC，宽键（2.2 mm) | SM1内螺纹 | ¥264.00 | 当天 | 加入购物车 | ||
| SM1-FPC | FC/PC，宽键（2.2 mm) | SM1内螺纹 | ¥239.00 | 当天 | 加入购物车 | ||
| SM1E-SMA | SMA | SM1外螺纹 | ¥233.00 | 当天 | 加入购物车 | ||
| SM1E-FAPC | FC/APC，宽键（2.2 mm) | SM1外螺纹 | ¥249.00 | 当天 | 加入购物车 | ||
| SM1E-FPC | FC/PC，宽键（2.2 mm) | SM1外螺纹 | ¥233.00 | 当天 | 加入购物车 |
SM05系列光纤法兰
- SM05内/外螺纹的转接件，带FC/PC、FC/APC、SMA插口
- 搭配SM05系列透镜套筒实现遮光结构
LBTEK SM05系列光纤法兰， SM05E外螺纹系列双面均有不透光的凹孔，可用卡环扳手，从任一方向安装。SM05内螺纹系列外缘为手拧滚花，方便手拧安装。
光纤跳线插入SM05光纤法兰
产品型号 | 接头类型 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM05-FPC2 | FC/PC，窄键（2 mm） | SM05内螺纹 | ¥173.00 | 当天 | 加入购物车 | ||
| SM05E-FPC2 | FC/PC，窄键（2 mm） | SM05外螺纹 | ¥155.00 | 4周 | 加入购物车 | ||
| SM05-FAPC2 | FC/APC，窄键（2 mm） | SM05内螺纹 | ¥227.00 | 当天 | 加入购物车 | ||
| SM05E-FAPC2 | FC/APC，窄键（2 mm） | SM05外螺纹 | ¥205.00 | 4周 | 加入购物车 | ||
| SM05-SMA | SMA | SM05内螺纹 | ¥217.00 | 当天 | 加入购物车 | ||
| SM05-FAPC | FC/APC，宽键（2.2 mm) | SM05内螺纹 | ¥238.00 | 当天 | 加入购物车 | ||
| SM05-FPC | FC/PC，宽键（2.2 mm) | SM05内螺纹 | ¥217.00 | 当天 | 加入购物车 | ||
| SM05E-SMA | SMA | SM05外螺纹 | ¥202.00 | 当天 | 加入购物车 | ||
| SM05E-FAPC | FC/APC，宽键（2.2 mm) | SM05外螺纹 | ¥219.00 | 当天 | 加入购物车 | ||
| SM05E-FPC | FC/PC，宽键（2.2 mm) | SM05外螺纹 | ¥193.00 | 当天 | 加入购物车 |
C-Mount系列外螺纹
- C-Mount外螺纹的转接件，带FC/PC(窄键或宽键)、FC/APC(窄键或宽键)或SMA插口
- 不透光结构
- 兼容我们的CMOS相机
LBTEK C-Mount系列光纤法兰，可将带接头的光纤连接至带C-Mount内螺纹的组件或相机中。C-Mount外螺纹系列双面均有不透光的凹孔，可用卡环扳手OWR-1B，从任一方向安装。LBTEK可提供其他材质，尺寸，表面处理工艺的特殊定制服务，如有定制需求，请联系技术支持。
光纤跳线插入C-Mount光纤法兰
产品型号 | 接头类型 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CE-SMA | SMA | C-Mount外螺纹 | ¥173.00 | 当天 | 加入购物车 | ||
| CE-FAPC2 | FC/APC，窄键（2 mm) | C-Mount外螺纹 | ¥266.00 | 当天 | 加入购物车 | ||
| CE-FAPC | FC/APC，宽键（2.2 mm) | C-Mount外螺纹 | ¥266.00 | 当天 | 加入购物车 | ||
| CE-FPC2 | FC/PC，窄键（2 mm） | C-Mount外螺纹 | ¥173.00 | 当天 | 加入购物车 | ||
| CE-FPC | FC/PC，宽键（2.2 mm) | C-Mount外螺纹 | ¥173.00 | 当天 | 加入购物车 |
Ø25.4 mm光壁系列光纤法兰
- Ø25.4 mm光壁的转接件，带FC/PC(窄键或宽键)、FC/APC(窄键或宽键)或SMA插口
- 不透光结构
- 兼容用于Ø25.4 mm光学元件的机械件
LBTEK Ø25.4 mm光壁系列光纤法兰，可将带接头的光纤连接至用于Ø25.4 mm光学元件的机械件中。提供FC/PC(窄键或宽键)、FC/APC(窄键或宽键)或SMA多种插口，兼容多种光纤接头。LBTEK可提供其他材质，尺寸，表面处理工艺的特殊定制服务，如有定制需求，请联系技术支持。

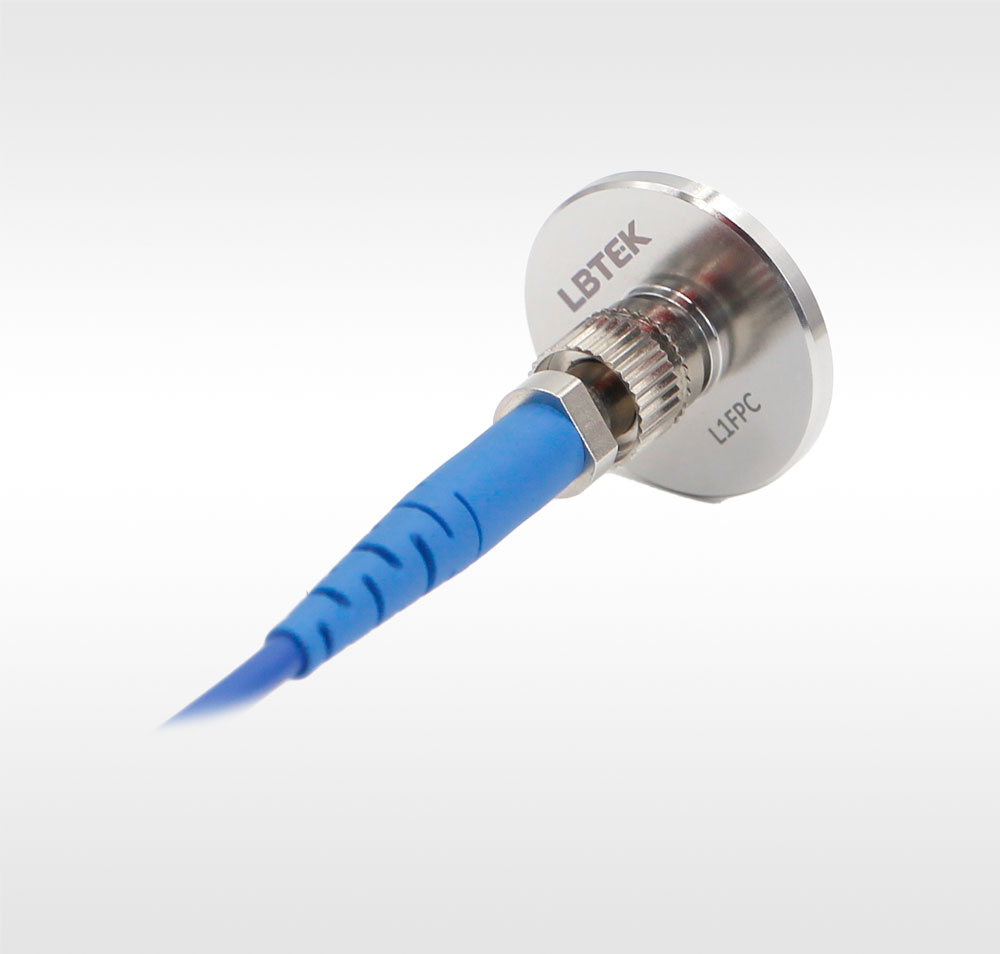

光纤跳线插入Ø25.4 mm光壁光纤法兰
产品型号 | 接头类型 | 外径尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| L1SMA | SMA | Ø25.4 mm | ¥179.00 | 当天 | 加入购物车 | ||
| L1FAPC2 | FC/APC，窄键（2 mm） | Ø25.4 mm | ¥202.00 | 当天 | 加入购物车 | ||
| L1FAPC | FC/APC，宽键（2.2 mm） | Ø25.4 mm | ¥202.00 | 当天 | 加入购物车 | ||
| L1FPC2 | FC/PC，窄键（2 mm) | Ø25.4 mm | ¥179.00 | 当天 | 加入购物车 | ||
| L1FPC | FC/PC，宽键（2.2 mm) | Ø25.4 mm | ¥179.00 | 当天 | 加入购物车 |
Ø12.7 mm光壁系列光纤法兰
- Ø12.7 mm光壁的转接件，带FC/PC(窄键或宽键)、FC/APC(窄键或宽键)或SMA插口
- 不透光结构
- 兼容用于Ø12.7mm光学元件的机械件
LBTEK Ø12.7 mm光壁系列光纤法兰，可将带接头的光纤连接至用于Ø12.7 mm光学元件的机械件中。提供FC/PC(窄键或宽键)、FC/APC(窄键或宽键)或SMA多种插口，兼容多种光纤接头。LBTEK可提供其他材质，尺寸，表面处理工艺的特殊定制服务，如有定制需求，请联系技术支持。
光纤跳线插入Ø12.7 mm光壁光纤法兰
产品型号 | 接头类型 | 外径尺寸 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| L05SMA | SMA | Ø12.7 mm | ¥173.00 | 当天 | 加入购物车 | ||
| L05FAPC2 | FC/APC，窄键（2 mm) | Ø12.7 mm | ¥202.00 | 当天 | 加入购物车 | ||
| L05FAPC | FC/APC，宽键（2.2 mm) | Ø12.7 mm | ¥202.00 | 当天 | 加入购物车 | ||
| L05FPC2 | FC/PC，窄键（2 mm) | Ø12.7 mm | ¥173.00 | 当天 | 加入购物车 | ||
| L05FPC | FC/PC，宽键（2.2 mm) | Ø12.7 mm | ¥173.00 | 当天 | 加入购物车 |
插芯夹具
- 材质：6061-T6铝合金
- 表面处理：黑色阳极氧化
- 安装孔规格：M4螺纹孔
- 挠性夹具，兼容Ø1.25 mm、Ø2.5 mm、Ø3.2 mm或Ø3.4 mm插芯
LBTEK 插芯夹具带挠性结构，中心槽口可以使金属弯曲并在不发生折断的情况下将光纤接头固定在实验装置中。CF1.25可固定Ø1.25 mm插芯，CF2.5可固定Ø2.5 mm插芯，CF3.2可固定Ø3.2 mm或Ø3.4 mm插芯。插芯夹具底部带M4螺纹孔，可用于固定在接杆上。购买附送1个M2×4内六角圆柱头螺钉。
CF3.2固定SMA接头
产品型号 | 兼容插芯直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CF3.2 | Ø3.2 mm、Ø3.4 mm | ¥137.00 | 当天 | 加入购物车 | ||
| CF2.5 | Ø2.5 mm | ¥137.00 | 当天 | 加入购物车 | ||
| CF1.25 | Ø1.25 mm | ¥137.00 | 当天 | 加入购物车 |
