参数规格
曲线
组装
技术说明
应用案例
反馈
产品说明
- 光学材质：CaF2
- 工作波长：200 nm-8 μm（未镀膜）
- 用途：成像、扩束或缩束，会聚
平凸透镜一面凸面一面平面，具有正焦距，通常用于缩小光束、减小焦距或放大图像等相关应用。为减少球差，平凸透镜用于准直光束聚焦时，光束应入射到透镜曲面上；用于点光源准直时，光束入射在平面上。LBTEK选择使用CaF2制作多种透镜，CaF2在紫外和红外光谱范围具有很高的透过率，并且具有极高的损伤阈值，使其在准分子激光行业得到广泛的应用。CaF2材料具有较低的折射率，在180 nm-8.0 µm工作范围内，折射率在1.35到1.51之间。CaF2也有很好的化学惰性，和它类似的氟化钡、氟化镁等材料相比。它也具有很高的硬度特性。它是应用于紫外和红外波段透镜的理想选择。
我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品

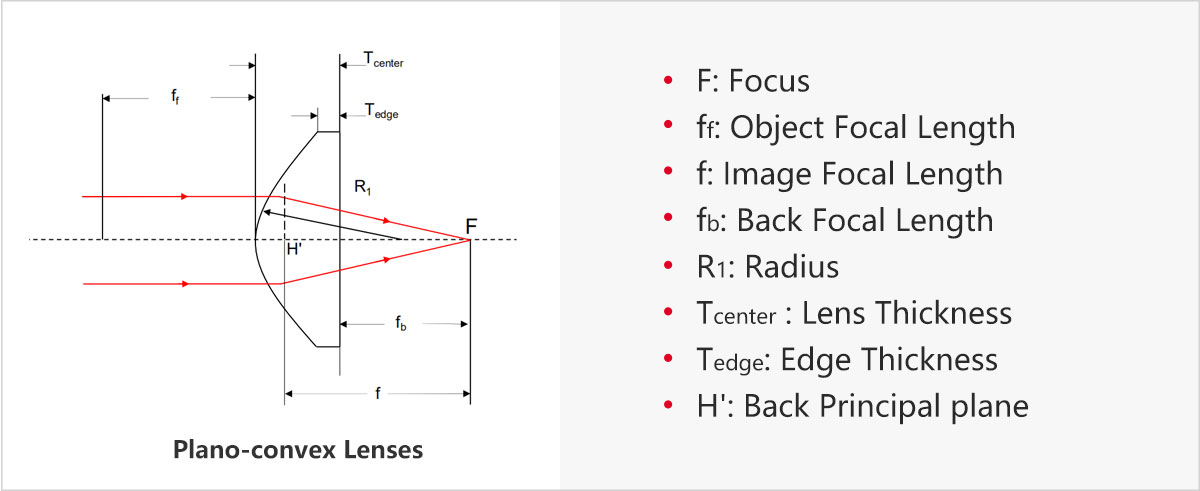

示意图
产品属性
光学元件材质CaF2
表面光洁度（划痕/麻点）40/20
曲面光圈3
设计波长587.6 nm
曲面局部光圈0.5
偏心度≤3 arcmin

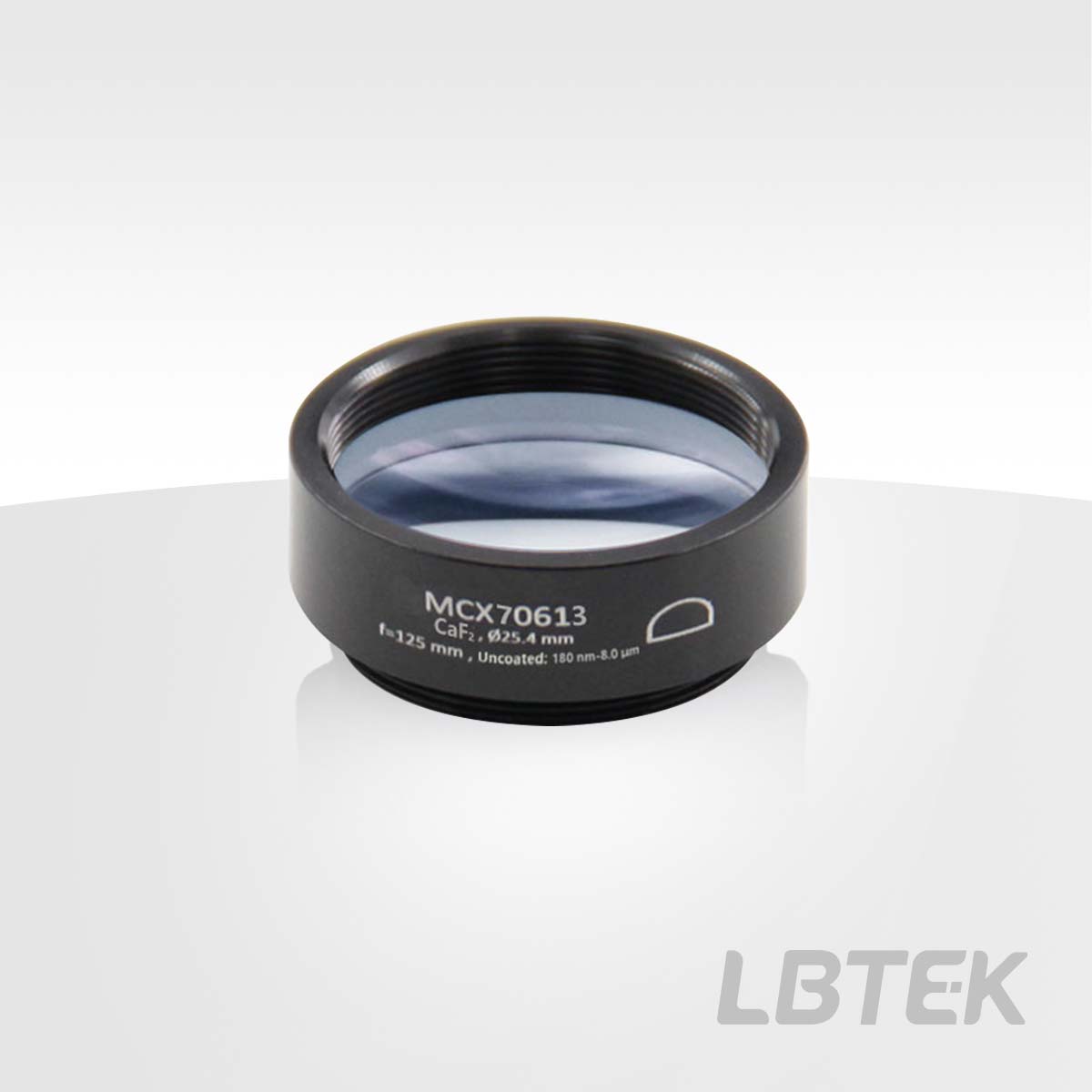

平凸透镜，CaF2，未镀膜：200 nm-8.0 μm
- 基片材料：CaF2
- 工作波长：200 nm-8 μm（未镀膜）
- 用途：成像、扩束或缩束，汇聚
平凸透镜通常用于缩小光束、减小焦距或放大图像等相关应用。LBTEK选择使用CaF2制作多种透镜，CaF2在紫外和红外光谱范围具有很高的透过率，并且具有极高的损伤阈值，使其在准分子激光行业得到广泛的应用。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

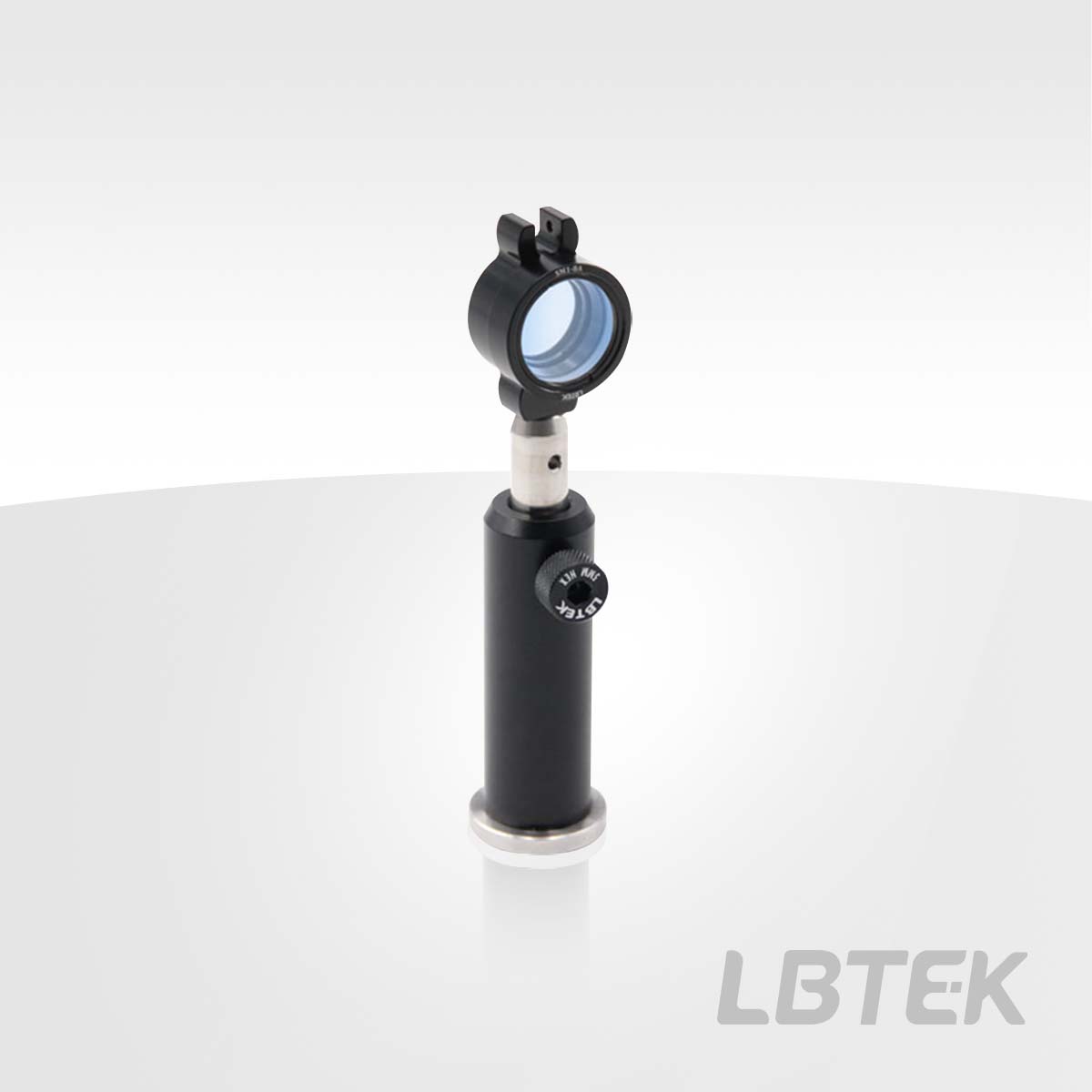

LBTEK透镜外壳表面均刻有产品型号等信息
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| MCX70619 | 25.4 mm | 300.0 mm | ¥984.00 | 当天 | 加入购物车 | ||
| MCX70623 | 25.4 mm | 1000.0 mm | ¥994.00 | 当天 | 加入购物车 | ||
| MCX70622 | 25.4 mm | 750.0 mm | ¥994.00 | 当天 | 加入购物车 | ||
| MCX70621 | 25.4 mm | 500.0 mm | ¥965.00 | 当天 | 加入购物车 | ||
| MCX70618 | 25.4 mm | 250.0 mm | ¥1,044.00 | 当天 | 加入购物车 | ||
| MCX70617 | 25.4 mm | 200.0 mm | ¥994.00 | 当天 | 加入购物车 | ||
| MCX70615 | 25.4 mm | 150.0 mm | ¥994.00 | 当天 | 加入购物车 | ||
| MCX70613 | 25.4 mm | 100.0 mm | ¥927.00 | 当天 | 加入购物车 | ||
| MCX70612 | 25.4 mm | 75.0 mm | ¥1,089.00 | 当天 | 加入购物车 | ||
| MCX70610 | 25.4 mm | 50.0 mm | ¥1,084.00 | 当天 | 加入购物车 | ||
| MCX70609 | 25.4 mm | 40.0 mm | ¥1,069.00 | 当天 | 加入购物车 |

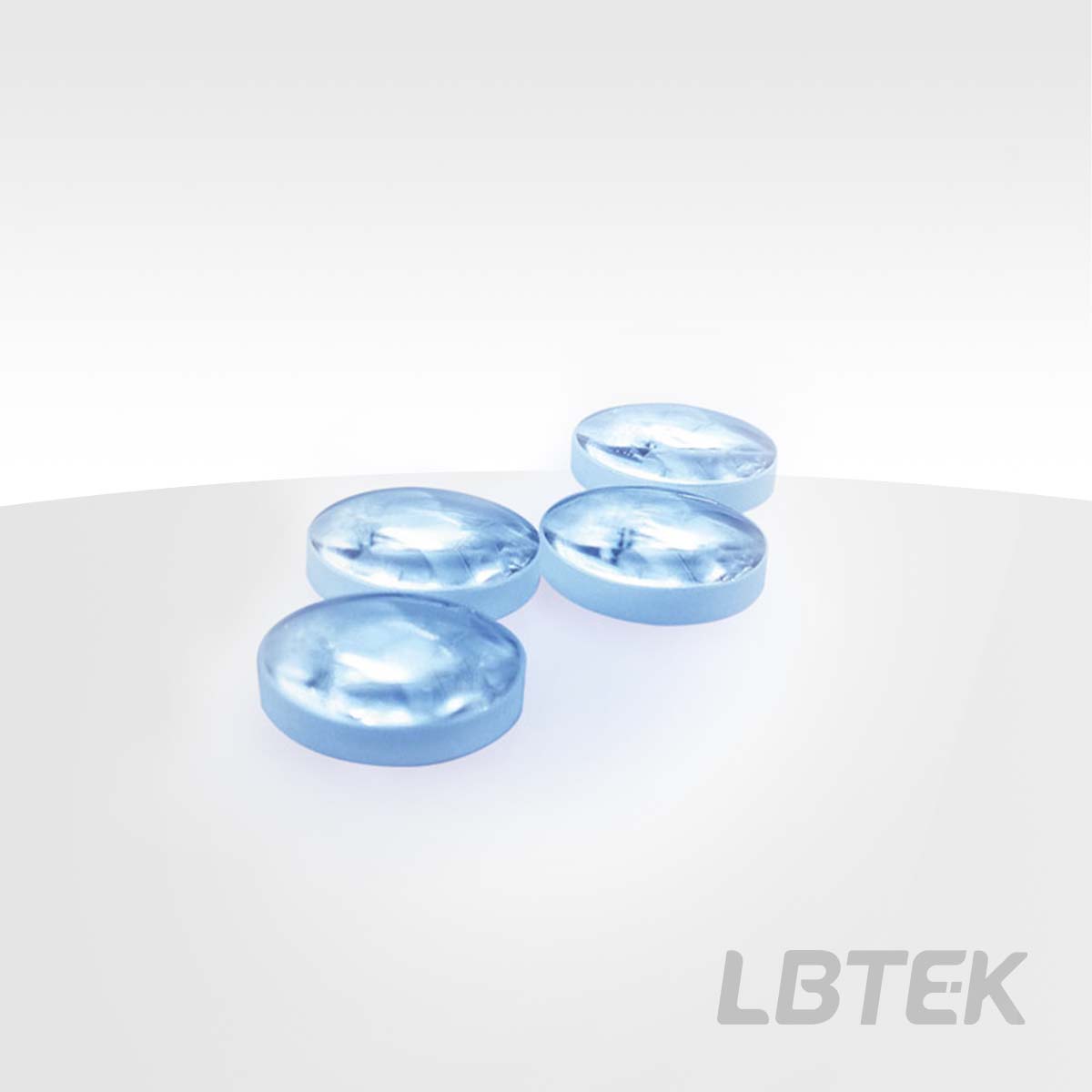

平凸透镜，CaF2，未镀膜：200 nm-8.0 μm，未安装
- 基片材料：CaF2
- 工作波长：200 nm-8 μm（未镀膜）
- 用途：成像、扩束或缩束，汇聚
平凸透镜通常用于缩小光束、减小焦距或放大图像等相关应用。LBTEK选择使用CaF2制作多种透镜，CaF2在紫外和红外光谱范围具有很高的透过率，并且具有极高的损伤阈值，使其在准分子激光行业得到广泛的应用。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

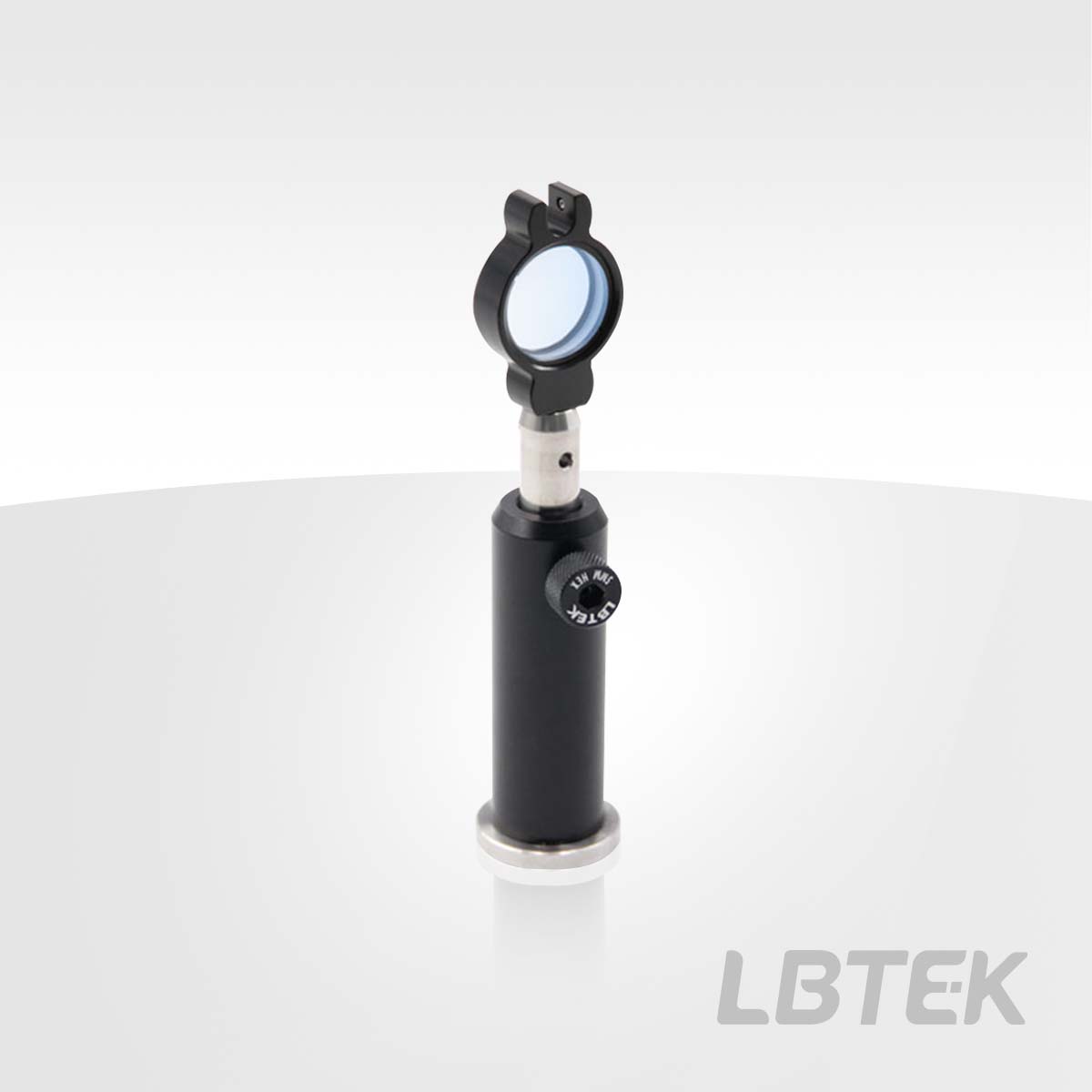

LBTEK未安装透镜适用于搭建紧凑型系统
产品型号 | 直径 | 焦距 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CX70619 | 25.4 mm | 300.0 mm | ¥913.00 | 当天 | 加入购物车 | ||
| CX70623 | 25.4 mm | 1000.0 mm | ¥887.00 | 当天 | 加入购物车 | ||
| CX70622 | 25.4 mm | 750.0 mm | ¥894.00 | 当天 | 加入购物车 | ||
| CX70621 | 25.4 mm | 500.0 mm | ¥854.00 | 当天 | 加入购物车 | ||
| CX70618 | 25.4 mm | 250.0 mm | ¥986.00 | 当天 | 加入购物车 | ||
| CX70617 | 25.4 mm | 200.0 mm | ¥894.00 | 当天 | 加入购物车 | ||
| CX70615 | 25.4 mm | 150.0 mm | ¥894.00 | 当天 | 加入购物车 | ||
| CX70613 | 25.4 mm | 100.0 mm | ¥811.00 | 当天 | 加入购物车 | ||
| CX70612 | 25.4 mm | 75.0 mm | ¥1,029.00 | 当天 | 加入购物车 | ||
| CX70610 | 25.4 mm | 50.0 mm | ¥1,024.00 | 当天 | 加入购物车 | ||
| CX70609 | 25.4 mm | 40.0 mm | ¥1,010.00 | 当天 | 加入购物车 |
