参数规格

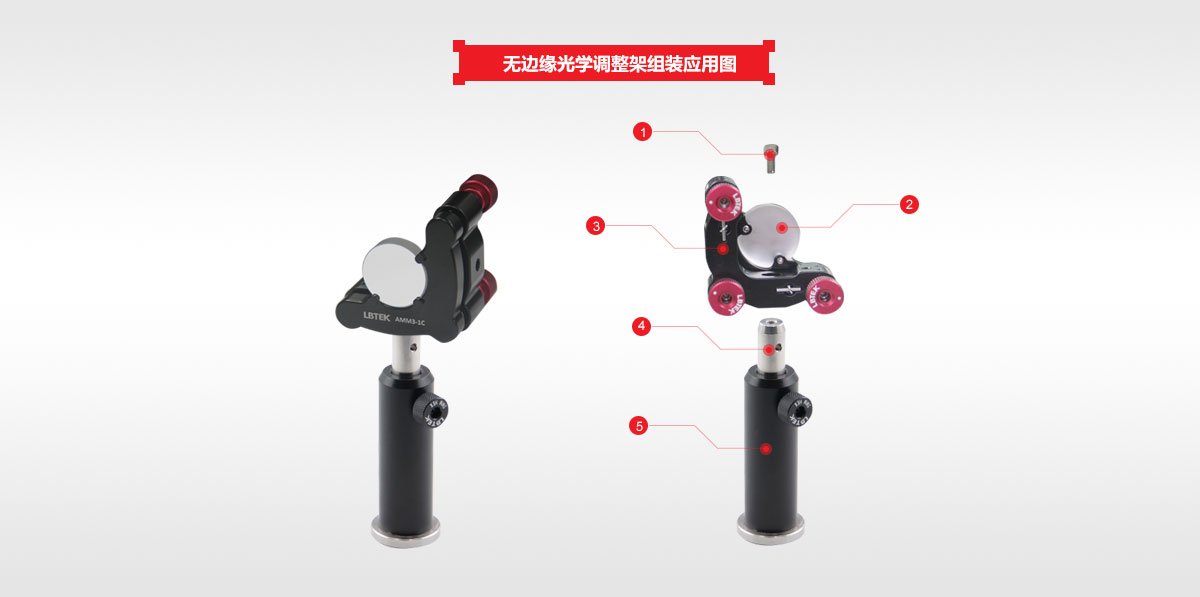

组装
反馈

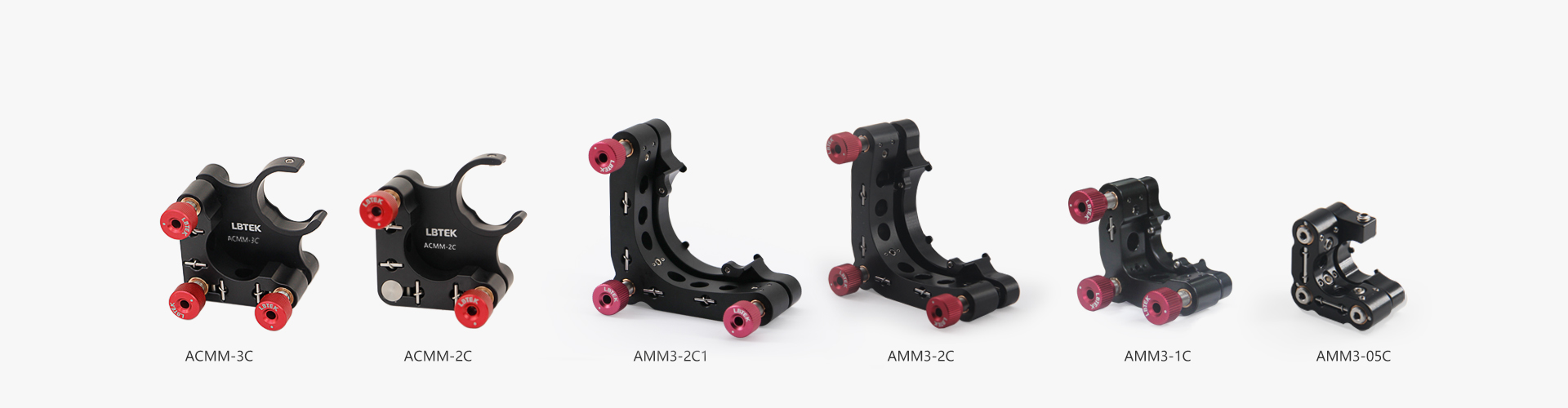

产品说明
- 带有两个/三个调节器
- 可调俯仰偏摆角度3°/4°/5°
- 无边缘设计可以使得近距离光束通过光学元件暴露的外半径，不会受到调整架前板的阻挡
LBTEK 无边缘光学调整架，用于安装直径12.7 mm、25.4 mm和50.8 mm的光学元件，可左、右手系安装，光学元件通过光学调整架胶头螺钉固定，光学调整架采用无边缘设计，方便在近距离光束反射时不会受到调整架前板的阻挡。AMM3系列调整架提供±4 °的角度调节范围，与LBTEK标准的二轴光学调整架相比，背板厚度增加，稳定性更强，带3个精密调节螺纹副，其中螺纹衬套带抱死锁紧结构，该锁紧螺钉可以用2.0 mm六角扳手锁定螺纹副。ACMM系列调整架提供±5°的角度调节范围，同时可以快速更换调节器，以适应多种调节螺钉、千分尺和电动促动器。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
中心型无边缘式调整架，紧定螺钉固定型，表面中心线与接杆安装孔中心对齐
- 材质：6061-T6铝合金
- 两个精密调节器
- M4胶头紧定螺钉固定
- 光学元件安装孔采用开口式
- 表面中心线与接杆安装孔中心对齐
LBTEK AMMC-2C中心型无边缘式调整架，光壁无螺纹，采用半开口，使光束能够以较小的入射角 θ从一个调整架反射到另一个调整架；用紧定螺丝固定光学元件。调整架底部配有同时兼容M4的沉头孔和M6螺纹孔，M4沉头孔用于连接带有M4螺纹孔的光学接杆，M6螺纹孔用于连接带有M6螺纹孔的接杆；光学元件安装表面中心线与接杆安装孔中心对齐，简化了光束对准过程。

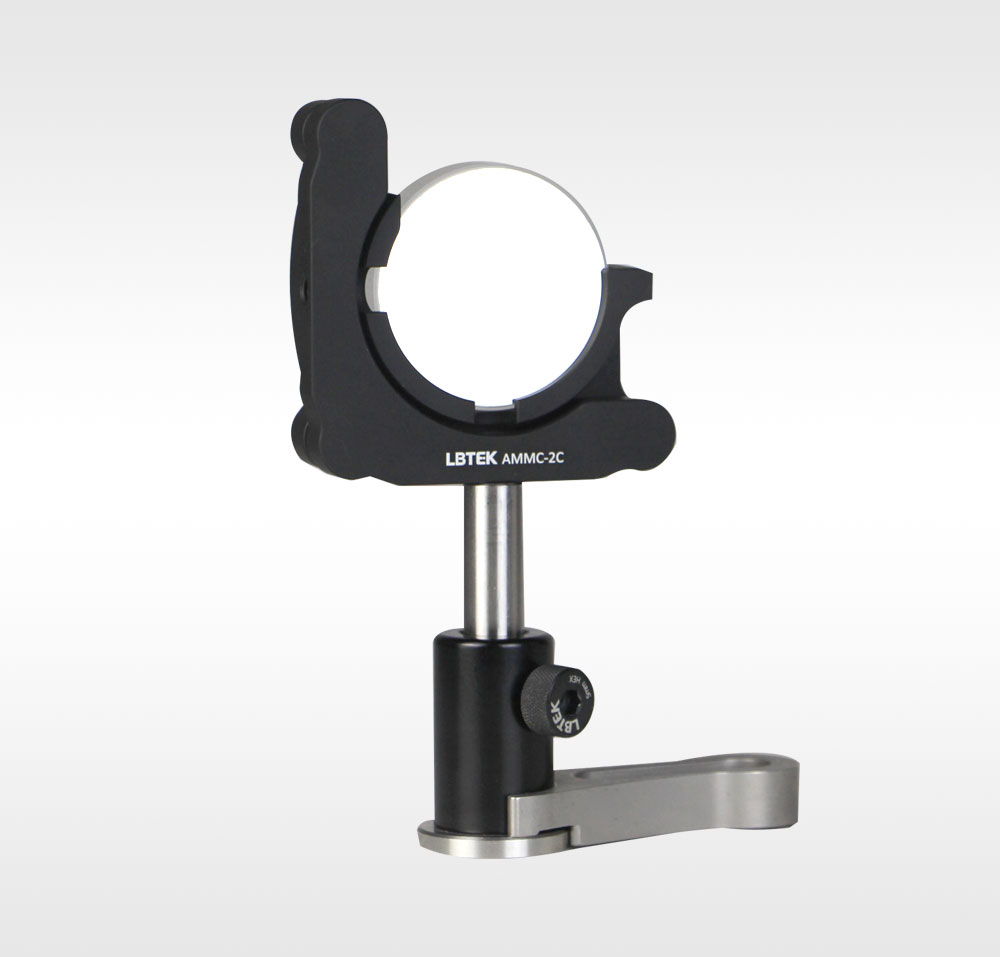

AMMC-2C产品常用于安装反射镜等光学元件
产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMMC-2C | Ø50.8 mm | 2 mm | ¥687.00 | 当天 | 加入购物车 |

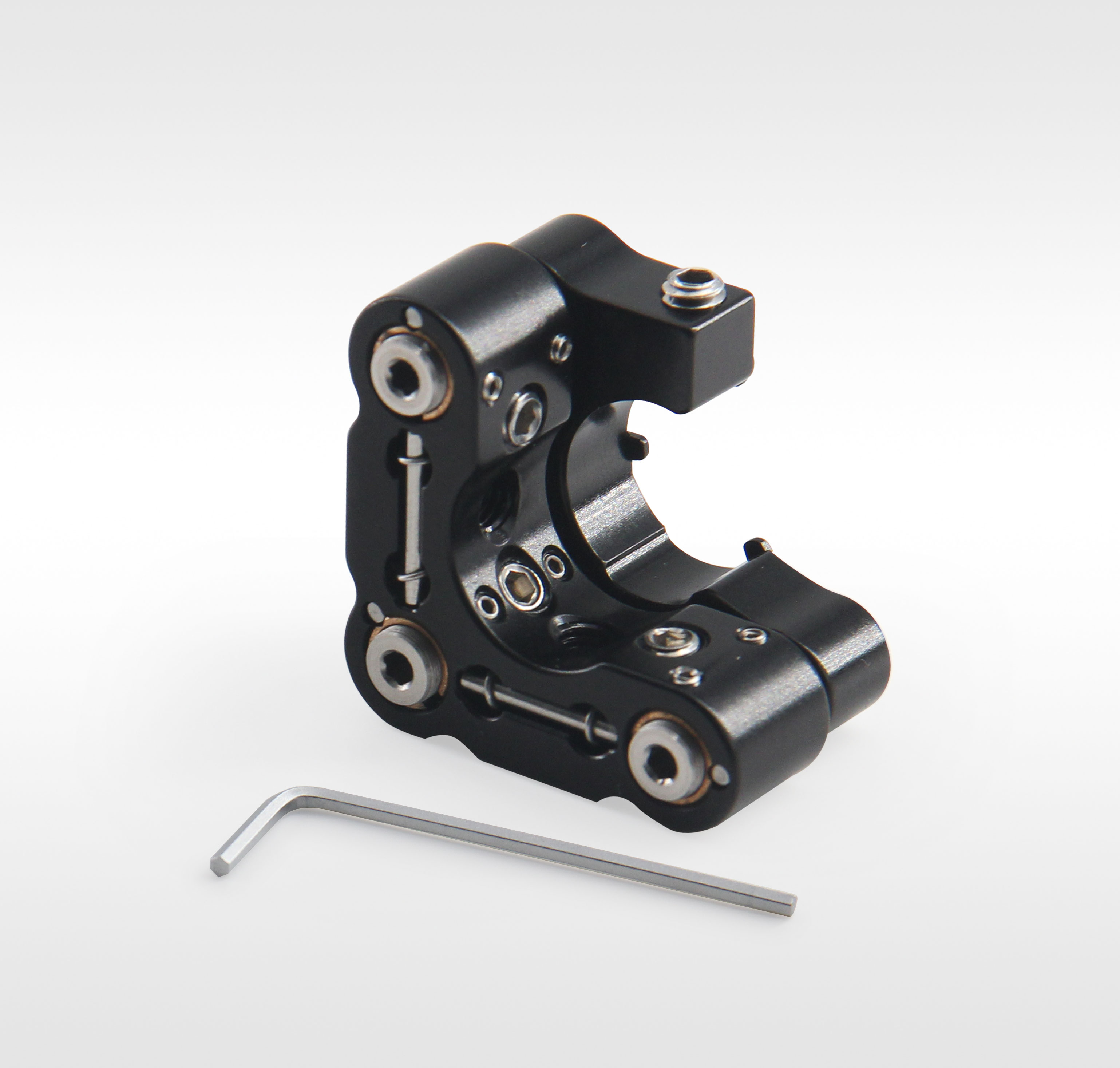

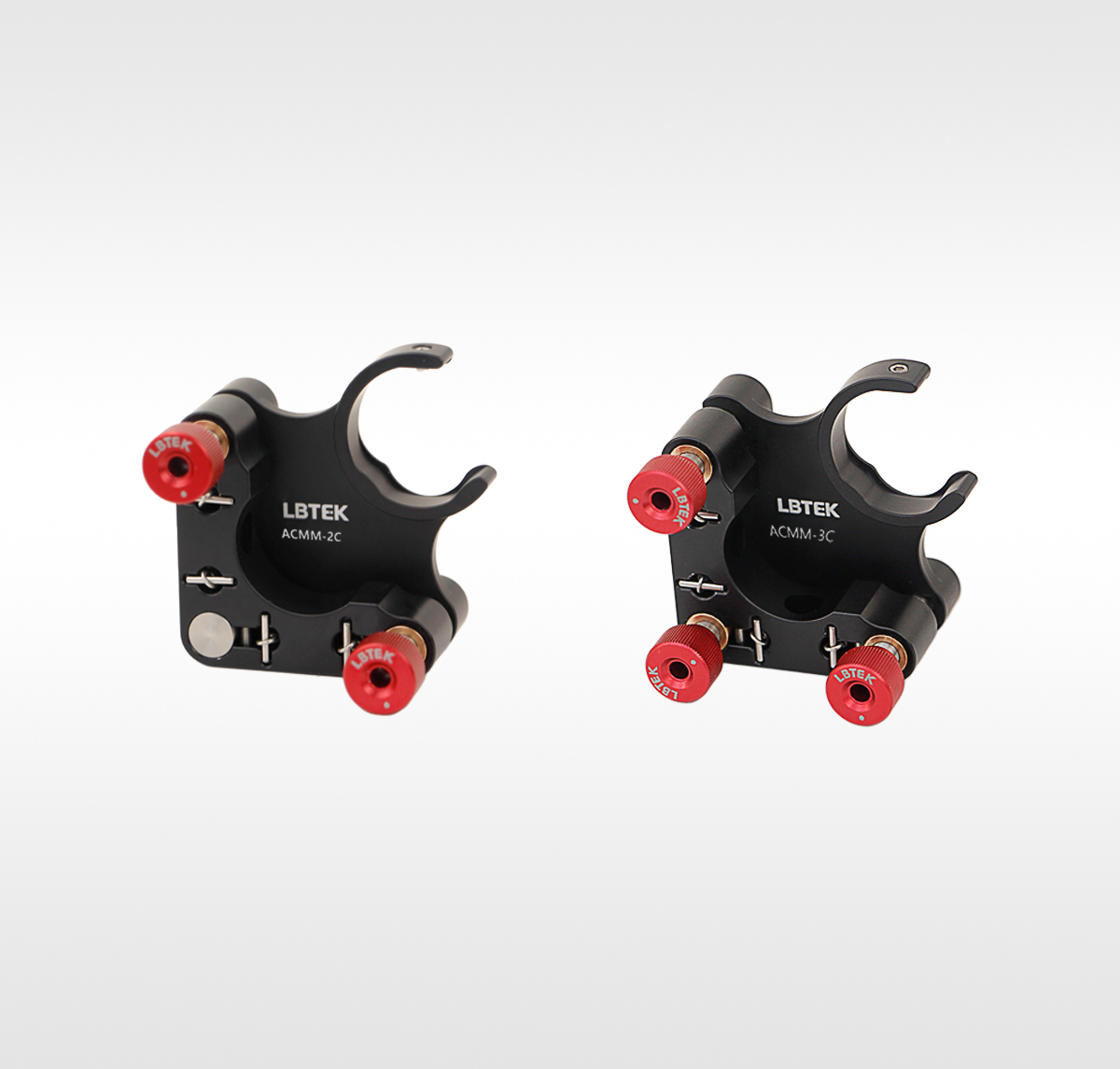

无边缘隅角光学调整架
- 可将光学元件放置在狭窄的位置
- 具有运动稳定性的万向运动
- 用于安装Ø25.4 mm光学元件
LBTEK 无边缘隅角光学调整架可以通过调节两个相邻的致动器来倾斜光学器件，而无需平移其表面。将光学元件的中心放在执行器轴交点的拐角处，并对两个相邻的执行器进行等量的调整，就可以使其做出任意方向的运动。该系列调整架可以快速更换调节器，以适应多种调节螺钉、千分尺和电动促动器。两侧便捷的间隙安装孔与M4螺钉兼容，可提供更快、更精确和更牢固的安装。调整架侧面或底部各有1个M4螺纹孔，购买LBTEK 无边缘隅角光学调整架附送2.0 mm六角扳手一个。

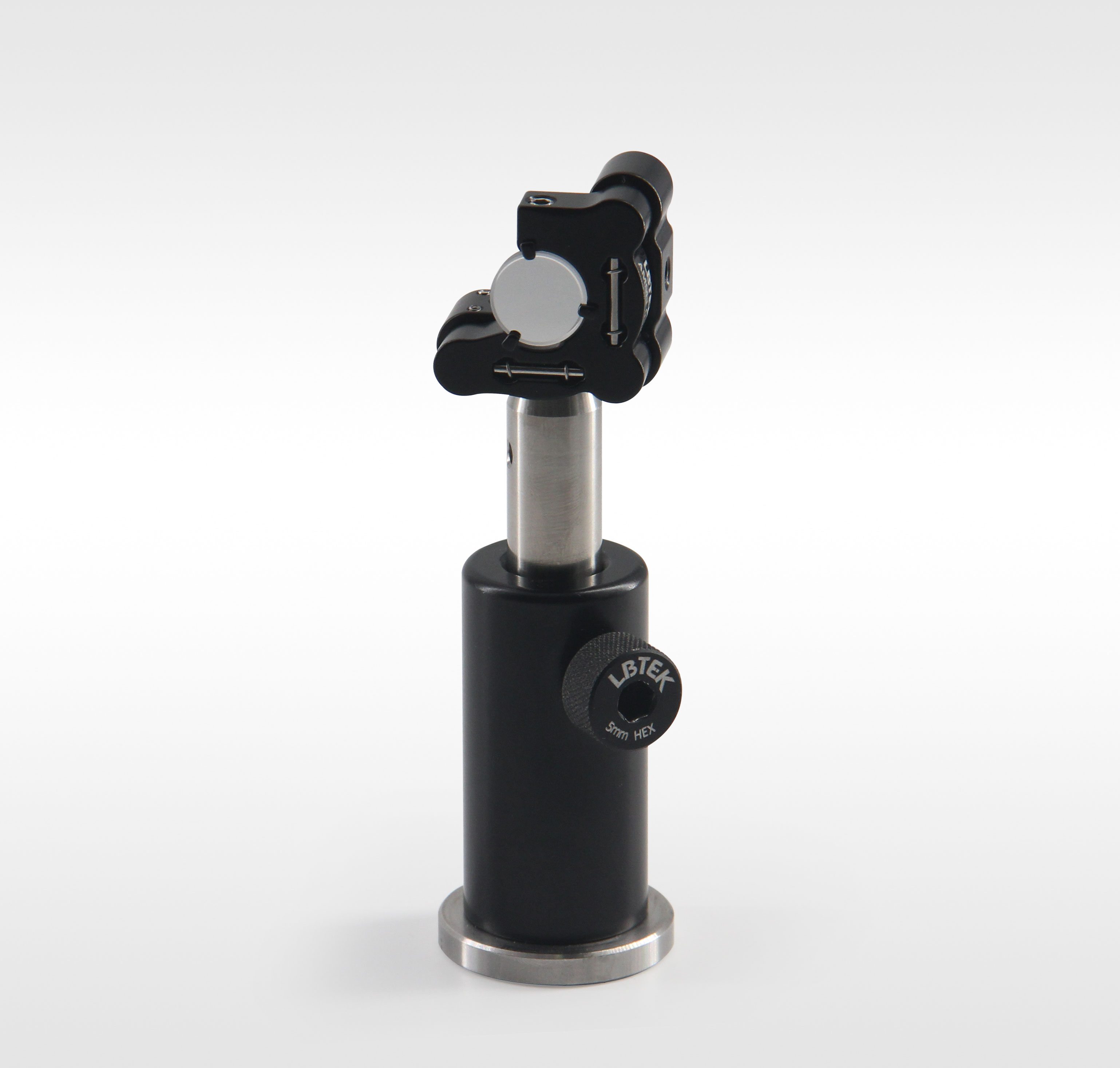

无边缘隅角光学调整镜架常用于安装Ø25.4 mm光学元件
产品型号 | 适用光学元件直径 | 调节器规格/数量 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| ACMM-3C | Ø25.4 mm | M6×0.25/3个 | ¥849.00 | 当天 | 加入购物车 | ||
| ACMM-2C | Ø25.4 mm | M6×0.25/2个 | ¥747.00 | 当天 | 加入购物车 |
无边缘光学调整架
- 用于安装Ø25.4 mm或Ø50.8 mm的光学元件
- AMM3-1C可安装光学元件厚度范围为2.5~6.5 mm
- AMM3-2C可安装光学元件厚度范围为8.0~12.2 mm
- AMM3-2C1可安装光学元件厚度范围为9.0~13.0 mm
- 左、右手系安装
LBTEK 无边缘光学调整架，用于安装直径25.4 mm和50.8 mm的光学元件，光学元件通过无边缘光学调整架背面的两个胶头螺钉固定。无边缘光学调整架侧面或底部各有一个M4沉头安装孔，购买LBTEK 无边缘光学调整架1英寸和2英寸系列附送2个M4圆柱头内六角螺丝以及1.5 mm和2.0 mm六角扳手各一个。

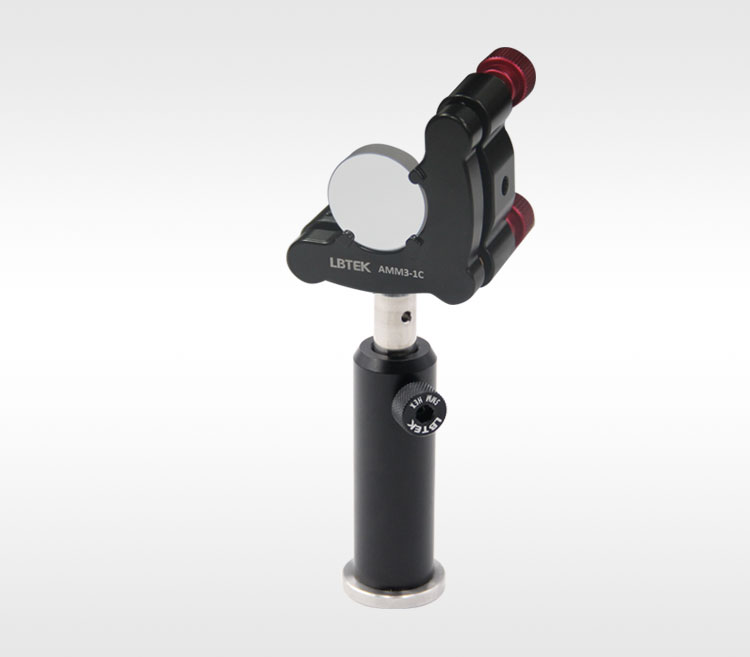

无边缘光学调整架常用于安装Ø25.4 mm光学元件
产品型号 | 适用光学元件尺寸 | 适用光学元件厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-2C1 | Ø50.8 mm | 9.0~13.0 mm | ¥856.00 | 当天 | 加入购物车 | ||
| AMM3-2C | Ø50.8 mm | 8.0~12.2 mm | ¥820.00 | 当天 | 加入购物车 | ||
| AMM3-1C | Ø25.4 mm | 2.5~6.5 mm | ¥778.00 | 当天 | 加入购物车 |
半英寸无边缘光学调整架
- 用于安装直径12.7 mm的光学元件
- 可安装最小厚度为3.0mm的光学元件
- 左、右手系安装
LBTEK 无边缘光学调整架，侧面顶紧款，用于安装直径12.7 mm的光学元件，光学元件从后板方向放置于调整架前板的光壁孔，然后用侧面胶头螺丝紧固。调整架侧面或底部各有1个M4螺纹孔，购买LBTEK 无边缘光学调整架05英寸系列附送2.0 mm六角扳手一个。

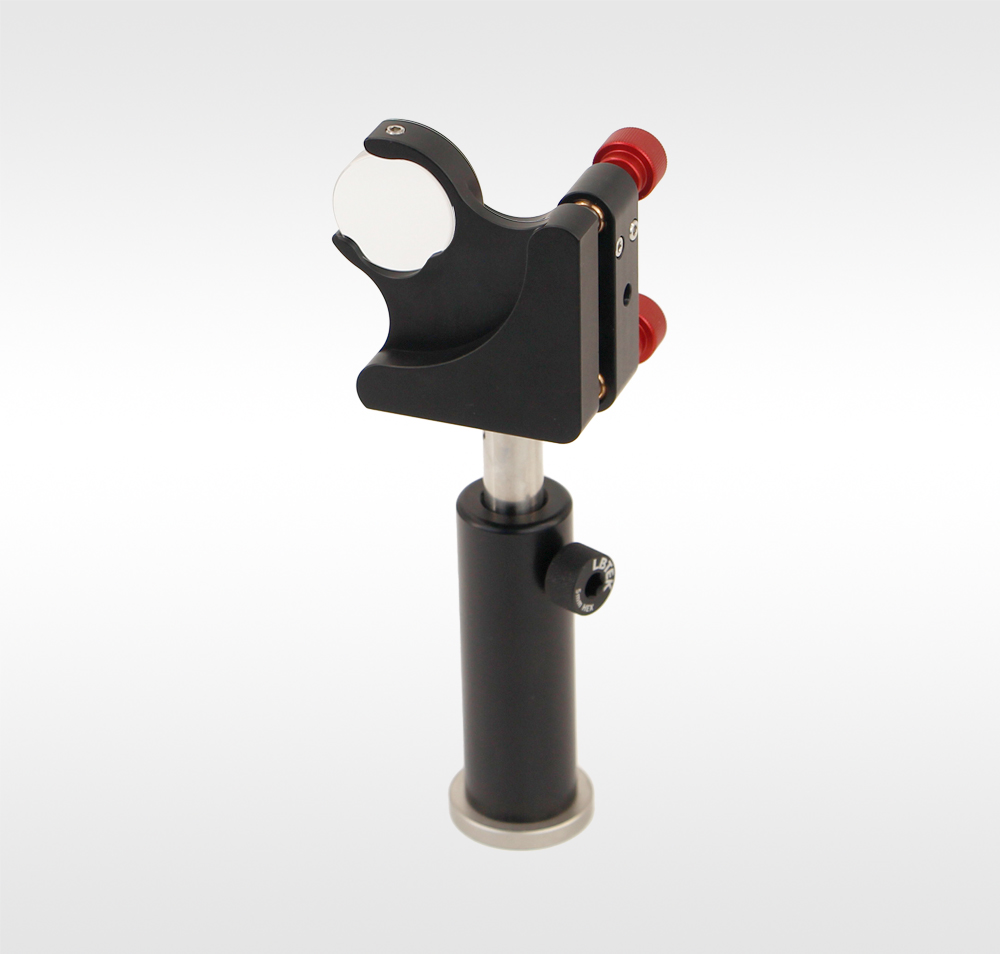

无边缘光学调整架常用于安装Ø12.7 mm光学元件
产品型号 | 适用光学元件尺寸 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-05C | Ø12.7 mm | 3.0 mm | ¥501.00 | 当天 | 加入购物车 |
