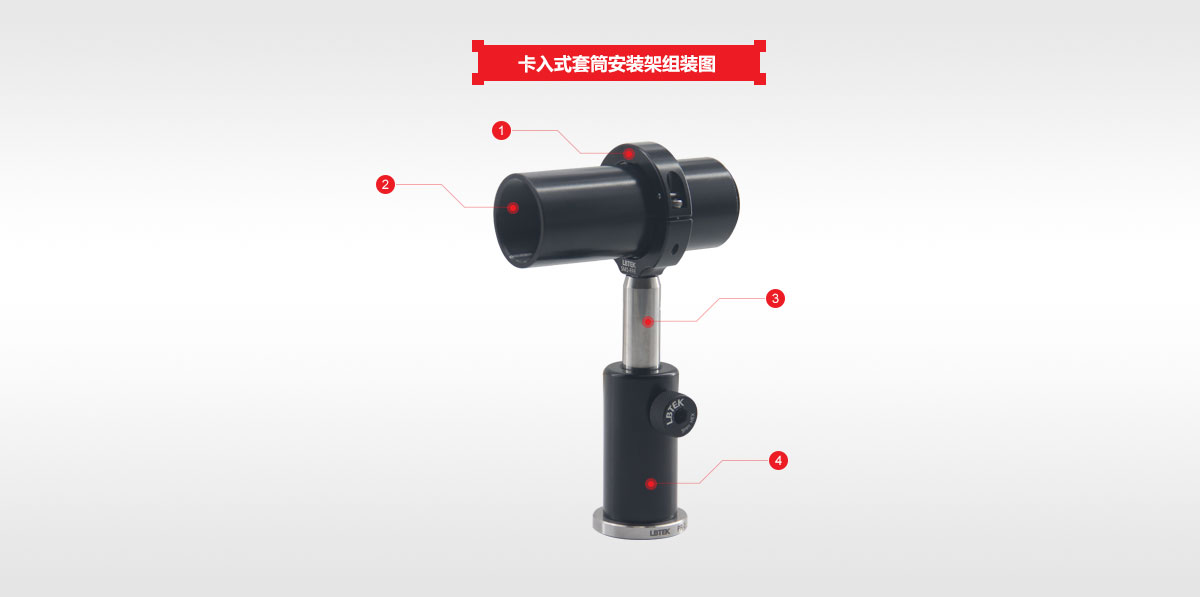

组装
反馈
产品说明
- 常用于安装固定SM1、SM30、SM1.5、SM2、SM3系列套筒
- 使用侧面锁定螺丝进行固定
- 三点夹持方式可均匀分配夹持力，减小被夹持件的变形和损伤
- 铰链式打开模式更加方便快捷
LBTEK提供的卡入式套筒安装架是特别设计用于安装固定SM1、SM30、SM1.5、SM2、SM3系列套筒，其中SM3厚度12mm，通过套筒安装架将透镜套筒固定到面包板或光学平台上。通过锁定螺钉使安装架产生弹性变形从而锁住安装件，同时，购买卡入式套筒安装架会附送相应的2 mm六角扳手M4×6圆柱头螺钉。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
厚度10 mm、12 mm
底部沉头孔规格M4
锁紧螺钉型号M2.5

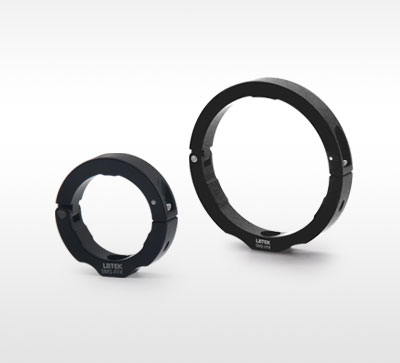

卡入式套筒安装架
- 用于安装固定SM1、SM30、SM1.5、SM2、SM3系列套筒
- 使用侧面锁定螺丝进行固定
- 三点夹持方式可均匀分配夹持力，减小被夹持件的变形和损伤
- 铰链式打开模式更加方便快捷
LBTEK卡入式套筒安装架，是特别设计用于安装固定SM1、SM30、SM1.5、SM2、SM3系列套筒，将透镜套筒固定到面包板或光学平台上。安装架底部带有M4沉头安装孔，可用Ø12.7 mm不锈钢光学接杆或其他连接件进行支撑。
固定式套筒安装架常用于固定套筒
产品型号 | 内径尺寸 | 厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| SM2-FFR | 56.2 mm | 10 mm | ¥233.00 | 当天 | 加入购物车 | ||
| SM1-FFR | 30.7 mm | 10 mm | ¥287.00 | 当天 | 加入购物车 | ||
| SM30-FR 新品 | 35.2 mm | 10 mm | ¥223.00 | 当天 | 加入购物车 | ||
| SM1.5-FR 新品 | 43.4 mm | 10 mm | ¥223.00 | 当天 | 加入购物车 | ||
| SM3-FR 新品 | 81.5 mm | 12 mm | ¥266.00 | 当天 | 加入购物车 |
