产品说明
- 适用25.4 mm，最小厚度3 mm的光学元件
- 45°安装架连续旋转时不会掉落
- 带5°间隔的旋转指示刻线
- 垂直对中接杆、带销钉镜架，有效保证光轴的初始对中性
- 光轴高度调节范围可选
LBTEK的标准光学爬高架组件用于对光束重新定向、改变光束高度。系统包括两个可360°旋转的45°光学调整架，调节到相应角度后通过侧面螺钉锁紧。此外，45°调整架和接杆滑块均可单独购买。其中45°调整架提供俯仰、偏移和旋转控制。该调整架不仅能360°连续旋转，还能进行±4º俯仰和偏转，调节精度为0.4°/转。该调整架可夹持25.4mm，最小厚度3mm的光学元件。光学元件需单独购买。
演示视频

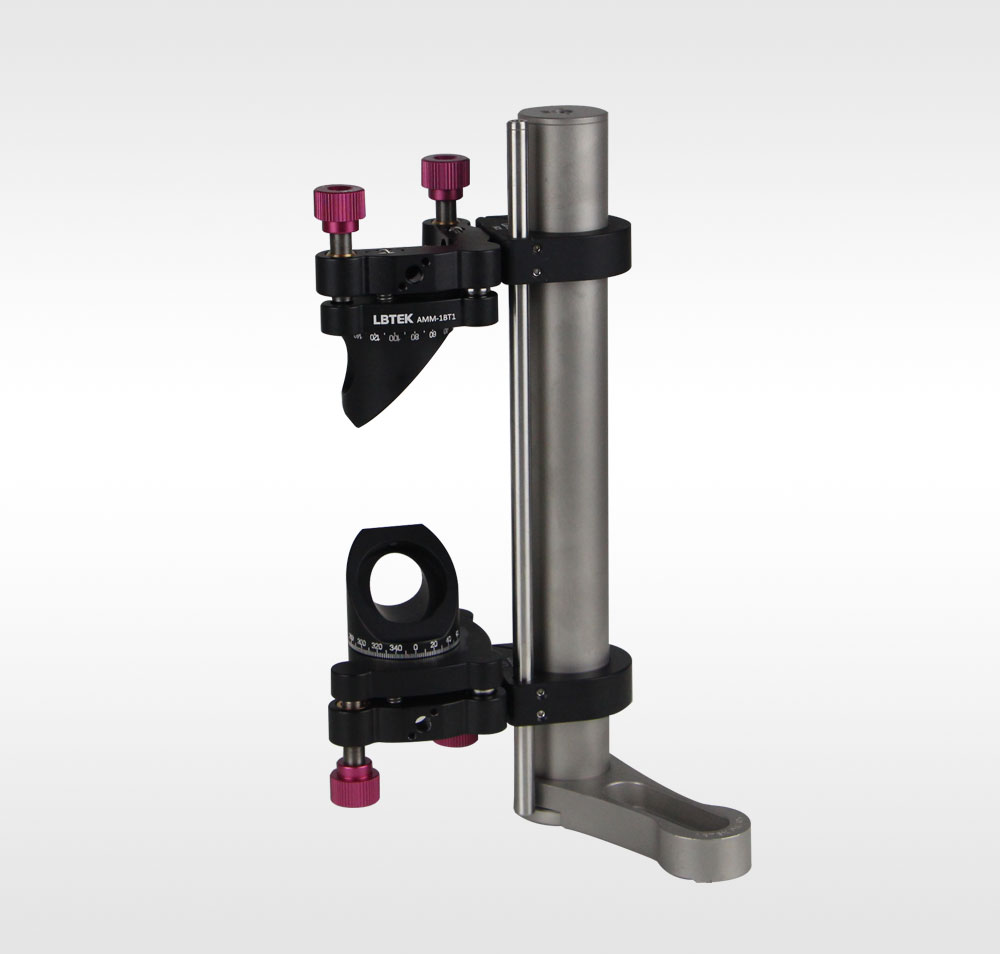

标准光学爬高架组件
- 适用25.4 mm，最小厚度3mm的光学元件
- 45°安装架旋转时不会掉落
- 带5°间隔的旋转指示刻线
- 垂直对中接杆、带销钉镜架，有效保证光轴的初始对中性
- 光轴高度调节范围可选
组件包括两个45°调整架、两个接杆滑块、一个叉块、一个接杆底座、一根导向杆、一个接杆。
注1：组件不包含反射镜，光学元件需单独购买。
注2：发货时除叉块外，其余均已组装完毕。
注3：1. OBS-305组成如下：AMM-1BT1×2、SC1×2、PR-1A×1、PHC-32×1，MOP-300×1、OP1-300B6×1。客户可自行购买配件组装爬高架，所有组装螺丝和扳手在配件中均含。以组装OBS-205，Ø25爬高接杆要求顶部M4为例，将MOP-300替换为MOP-200，OP1-300B6替换为OP1-200B6即可。
OBS-205安装25.4 mm反射镜可调整入射光束的高度
产品型号 | 适用光学元件直径 | 光轴高度范围 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| OBS-505 | Ø25.4 mm | 60 mm~464 mm | ¥2,951.00 | 当天 | 加入购物车 | ||
| OBS-405 | Ø25.4 mm | 60 mm~364 mm | ¥2,568.00 | 当天 | 加入购物车 | ||
| OBS-305 | Ø25.4 mm | 60 mm~264 mm | ¥2,134.00 | 当天 | 加入购物车 | ||
| OBS-205 | Ø25.4 mm | 60 mm~164 mm | ¥1,958.00 | 当天 | 加入购物车 |
45°调整架
- 适用25.4 mm，最小厚度3 mm的光学元件
- 45°安装架连续旋转时不会掉落
- 带5°间隔的旋转指示刻线
- 可调角度±4°
- 附送两个φ2x6销轴和一个M4x10安装螺钉
- 两轴普通镜架/三轴可锁紧镜架两种规格可选
45°调整架提供俯仰、偏移和旋转控制。该调整架不仅能360°连续旋转，还能进行±4º俯仰和偏转，调节精度为0.4°/转（三轴调整架还能在Z方向进行6.5mm平移调节）。该调整架可夹持25.4 mm，最小厚度3 mm的光学元件。

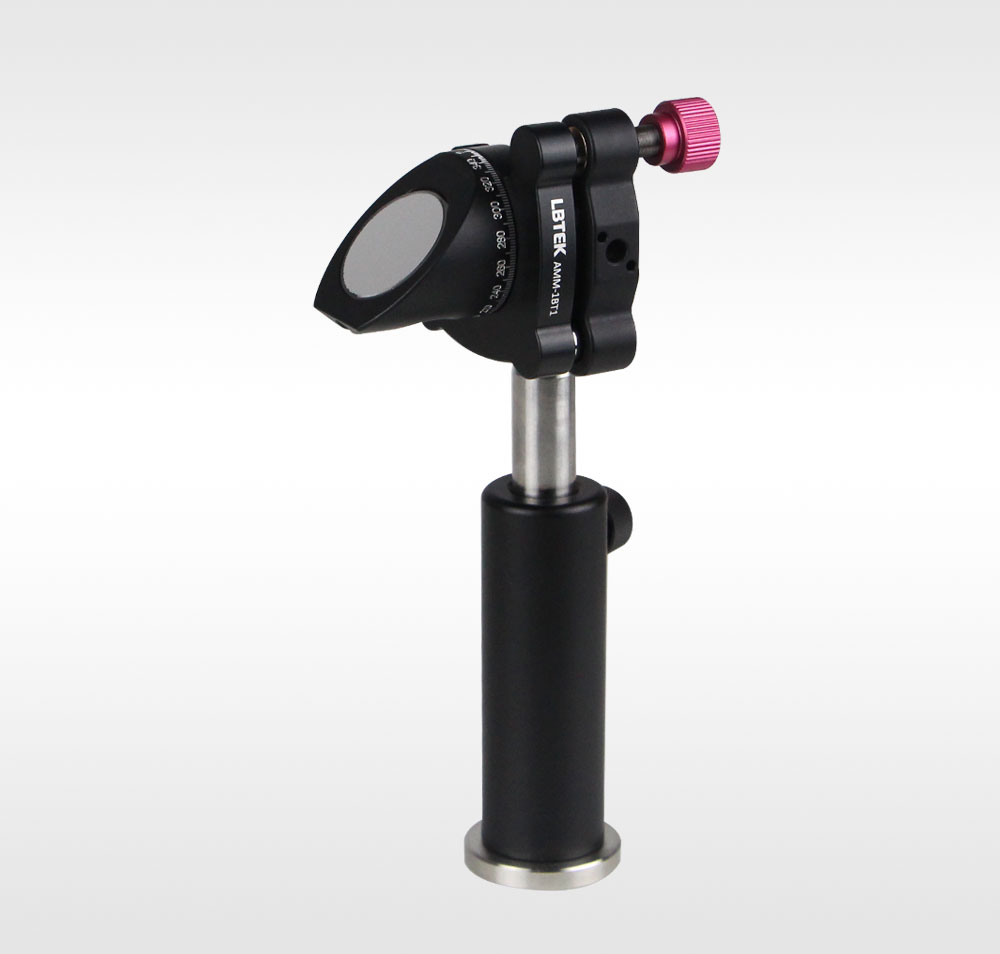

AMM-1BT1可安装25.4 mm反射镜
产品型号 | 适用光学元件直径 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMM3-1BT1 | Ø25.4 mm | 3 mm | ¥971.00 | 当天 | 加入购物车 | ||
| AMM-1BT1 | Ø25.4 mm | 3 mm | ¥680.00 | 当天 | 加入购物车 |
接杆滑块
- 适用25 mm不锈钢接杆
- 挠性夹紧结构
- 带定位销孔，方便对准
接杆滑块用于在25 mm不锈钢接杆上进行高度调节，方便光路搭建。
SC1可固定标准光学爬高架接杆
产品型号 | 适用接杆直径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| SC1 | Ø25 mm | ¥191.00 | 当天 | 加入购物车 |
