产品说明

高探测效率：65%@700 nm
500μm光敏面积
低暗计数
低后脉冲
低时间抖动

LBTEK提供的单光子计数器是基于Si-APD的超灵敏光电探测器。探测波段覆盖200 -1060 nm，可工作在线性模式和盖革模式。盖革模式下增益超过60 dB。SPD系列特有的高性能主动抑制电路，可以实现连续的单光子探测，并且可加载任意宽度和周期的探测门。该电路实现了大于20 dB的雪崩抑制，从而将SPD系列的性能发挥到最佳状态。SPD系列探测器通过模块内部制冷工作在-20 °C的低温环境下，以获得最佳的信噪比，制冷模块由高效的TEC控制，控制精度可达±0.2 °C。探测器有效光敏探测面积最高可达500 μm，单光子计数信号转化为数字TTL信号，并通过 SMA接口传输，其高度集成化的模块设计便于OEM应用和工业集成。

通用参数

光谱响应范围

200 nm-1060 nm

光敏面积

500 μm

输出电平信号

LVTTL

输入方式

自由空间输入或光纤输入

工作温度

-15°C - 50°C

使用规范：

1. 不正确的电压可能损坏模块，应保证接入电源不高于28V，并可提供足够电流。

2. APD属于高灵敏光电探测器件，在雪崩状态下应控制输入光信号强度，过高的光强可能损坏APD，这种损害可能降低APD的探测灵敏度，严重时甚至会造成二极管击穿。

3. 在特殊的应用场景下，应保证模块的工作温度不超过50 °C，过高的温度可能导致APD工作温度上升，从而引起暗计数水平升高。

4. SPD系列的默认死时间为50ns。死时间设定会影响模块的最大计数率，当死时间设定在50 ns时，最大计数率为10Mcps，如您的应用对死时间设定有特别要求，请在订购时与我们联系。

5. 同样，输出信号的脉宽也会影响最大计数率，典型脉宽为30 ns，如您的应用对输出信号有特别要求，请在订购时与我们联系。

6. SPD系列支持空间或光纤接口接入。

姓名

手机

单位

邮箱

联系我

反馈产品

反馈类型

反馈内容

提交

历史反馈

{{item.user_name}}发布于{{item.create_time}}

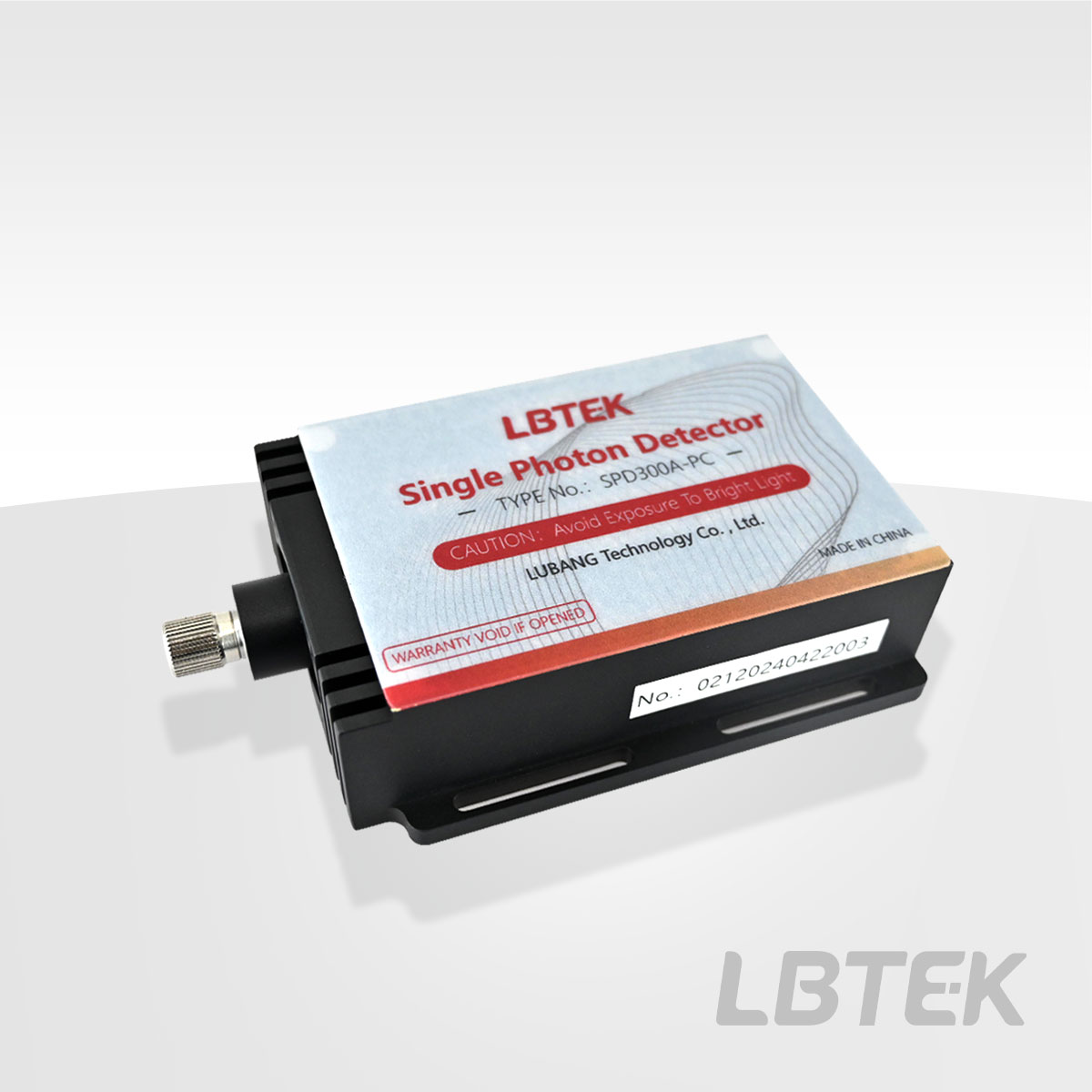

单光子探测器

暗计数<500 cps（典型值）
饱和计数率>10 Mcps
光敏面积500 μm
自由空间或光纤输入

LBTEK单光子探测器在700 nm波段的探测效率超过60%，暗计数200-2000 cps，死时间小于50 ns 。分为自由空间输入和光纤输入两种型号。在特殊的应用场景下，应保证模块的工作温度不超过50 °C，过高的温度可能导致APD工作温度上升，从而引起暗计数水平升高。APD属于高灵敏光电探测器件，在雪崩状态下应控制输入光信号强度，过高的光强可能损坏APD，这种损害可能降低APD的探测灵敏度，严重时甚至会造成二极管击穿。

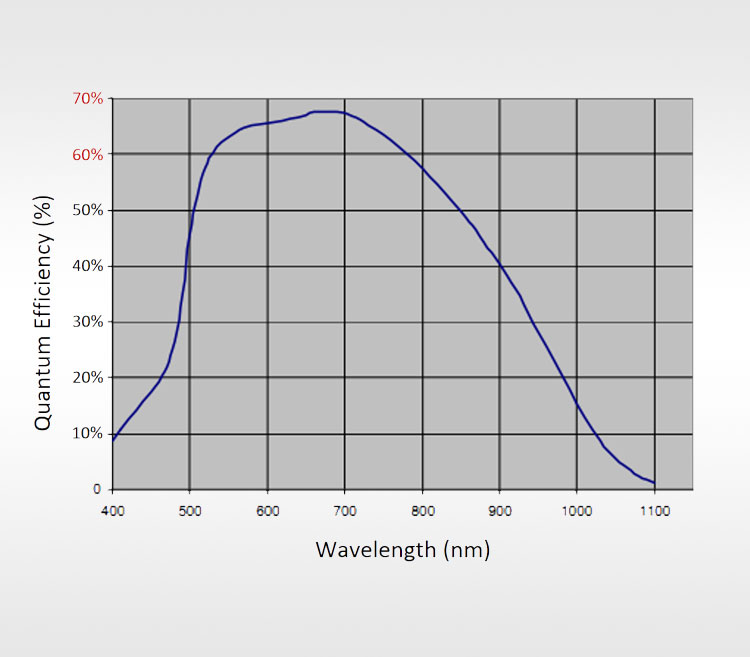

量子效率-波长对应图

产品型号	光谱响应范围	增透膜	输入方式	文件	单价	发货日期 	购物车

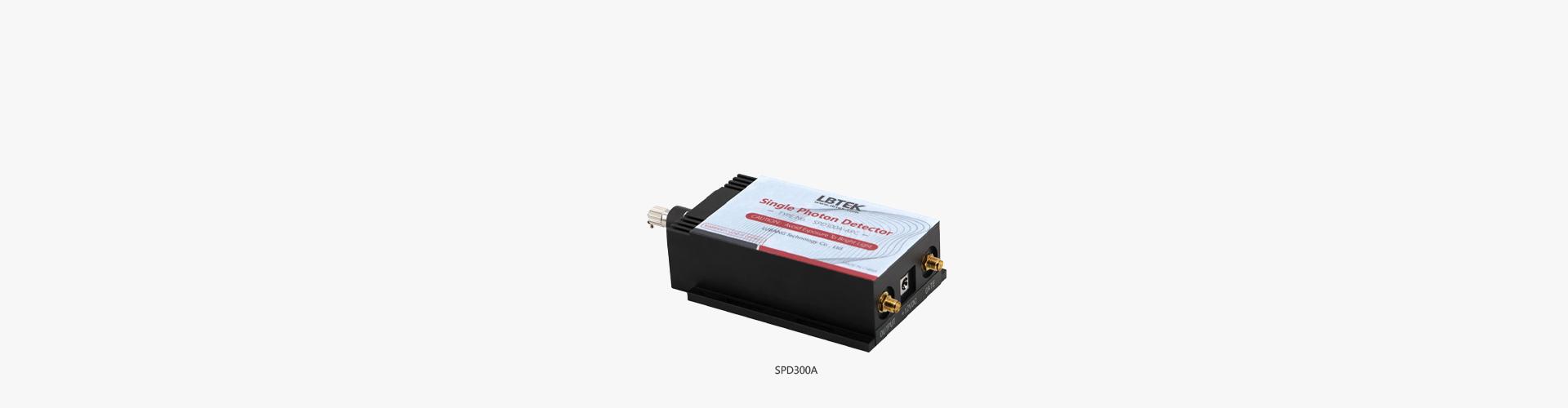

SPD500A	200 nm-1060 nm	无	自由空间		￥16800	6周	加入购物车
SPD500A-APC	200 nm-1060 nm	400 nm-700 nm	FC/APC光纤接口		￥17800	6周	加入购物车
SPD500B-APC	200 nm-1060 nm	700 nm-1100 nm	FC/APC光纤接口		￥17800	6周	加入购物车
SPD500A-PC	200 nm-1060 nm	400 nm-700 nm	FC/PC光纤接口		￥17800	6周	加入购物车
SPD500B-PC	200 nm-1060 nm	700 nm-1100 nm	FC/PC光纤接口		￥17800	4周	加入购物车
