参数规格
组装
反馈
产品说明
- 角度范围：±4°
- 无旋钮调节器，减少空间占用
- 后板两个M4螺孔，用于竖直和水平安装接杆
- 安装1英寸圆形或矩形光学元件

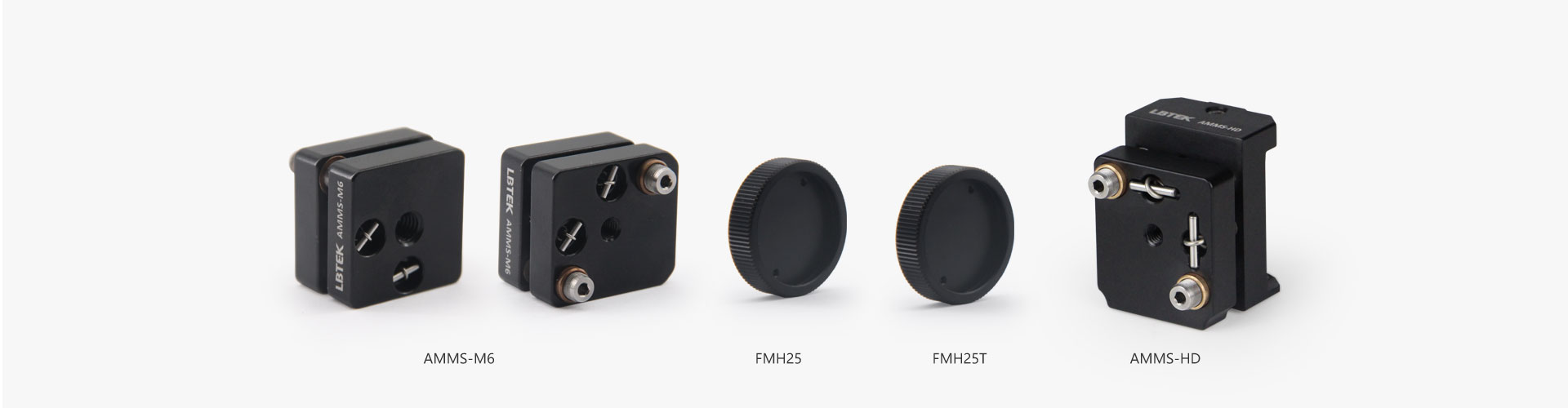

LBTEK 提供的小型光学调整架是紧凑型光学调整架，适用于空间较小的实验环境当中，采用无旋钮调节器，使得AMMS-M6与AMMS-HD的外形设计非常小巧。调整架提供可调节角度为±4°，调节精度0.84 °/转，调整架底部和侧面各有一个M4螺纹孔，可用于竖直和水平安装。AMMS-M6的前面板有M6螺孔，可用来连接FMH25和FMH25T反射镜固定架。AMMS-HD的前板具有矩形槽口，用于安装高1英寸的矩形光学元件。同时，购买小型光学调整架会附送相应的2 mm六角扳手。
产品属性
材质6061-T6铝合金
表面处理黑色阳极氧化
分辨率0.84 °/转
可调节角度±4°
螺纹副规格M5×0.25
光轴高度15 mm
后板安装螺孔M4螺纹孔（2个）
矩形光学元件调整架
- 角度范围：±4°
- 外形尺寸：25.4 mm×33.2 mm×27.9 mm
- 无旋钮调节器，减少空间占用
- 后板两个M4螺孔，用于竖直和水平安装接杆
- 前板具有矩形槽口，用于安装高25.4 mm，厚度≥3 mm的矩形光学元件

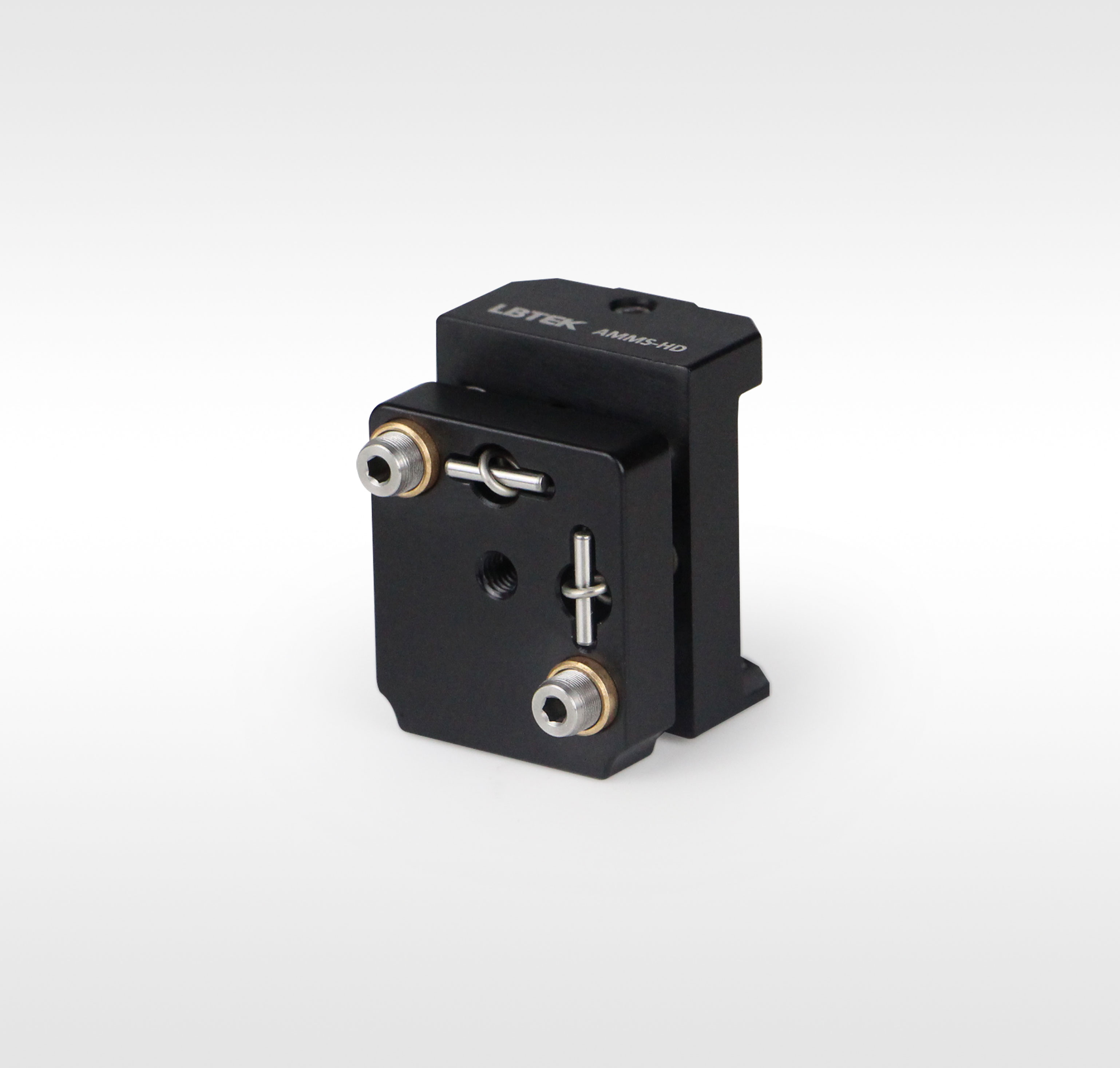

LBTEK 矩形光学元件调整架，是特别设计在紧凑空间中用于安装高1英寸矩形光学元件的调整架。矩形光学元件可安装在槽口内，并用胶头螺钉对其进行锁紧。调整架底部和侧面带有M4螺纹安装孔，可用12.7 mm不锈钢光学接杆或其他连接件进行连接支撑。

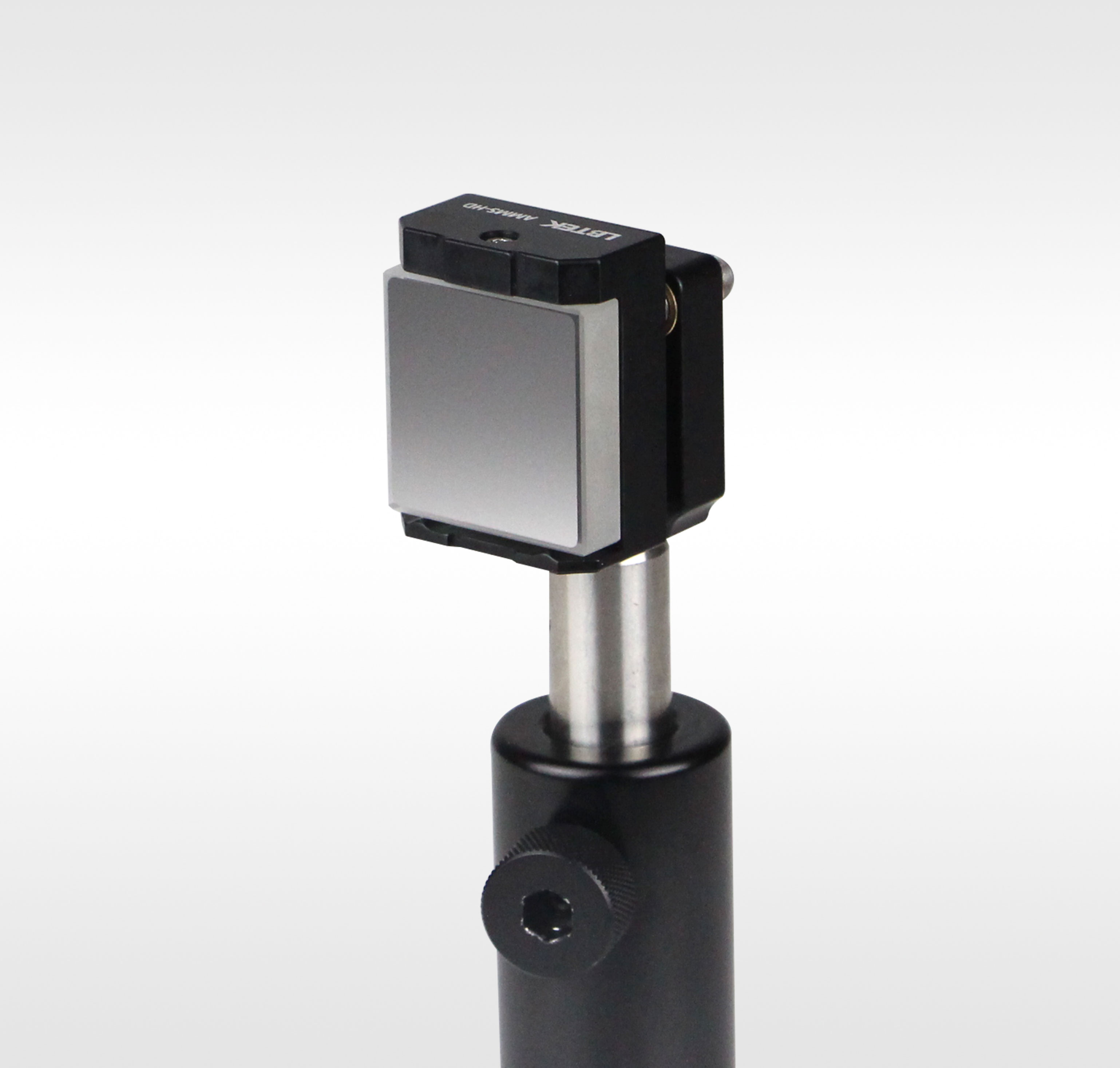

AMMS-HD矩形光学元件调整架用于安装高25.4 mm的矩形光学元件
产品型号 | 后板安装螺孔 | 适用光学元件尺寸 | 适用光学元件最小厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| AMMS-HD | M4 | 25.4 mm | 3 mm | ¥412.00 | 当天 | 加入购物车 |
小型光学调整架
- 角度范围：±4°
- 外形尺寸：25 mm×27.5 mm×21 mm
- 无旋钮调节器，减少空间占用
- 后板两个M4螺孔，用于竖直和水平安装接杆
- 前板有M6螺孔，可与我司FMH系列固定式镜架连接用于安装1英寸光学元件

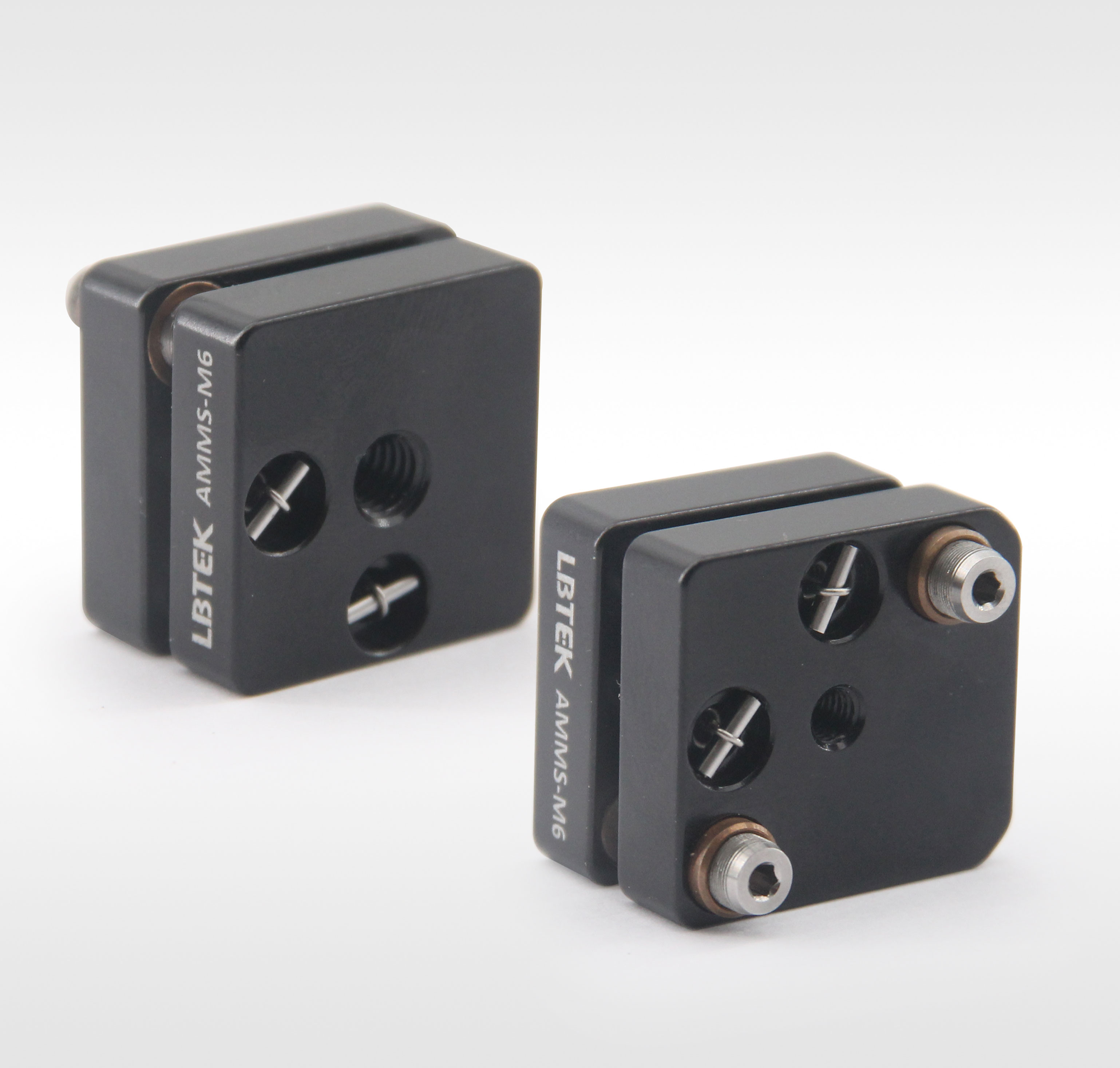

LBTEK小型光学调整架，是特别设计用于紧凑空间使用，可与FMH系列产品配合安装1英寸光学元件。调整架底部和侧面带有M4螺纹安装孔，可用12.7 mm不锈钢光学接杆或其他连接件进行连接支撑。
AMMS-M6光学调整架可安装FMH系列反射镜架和25.4 mm光学元件
产品型号 | 后板安装螺孔 | 光轴中心高度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| AMMS-M6 | M4 | 15 mm | ¥304.00 | 当天 | 加入购物车 |
固定式反射镜架
- 光学元件安装方式：螺纹压盖式，尼龙顶丝式
- 可安装光学元件直径：25.4 mm，12.7mm
- 两种厚度可选

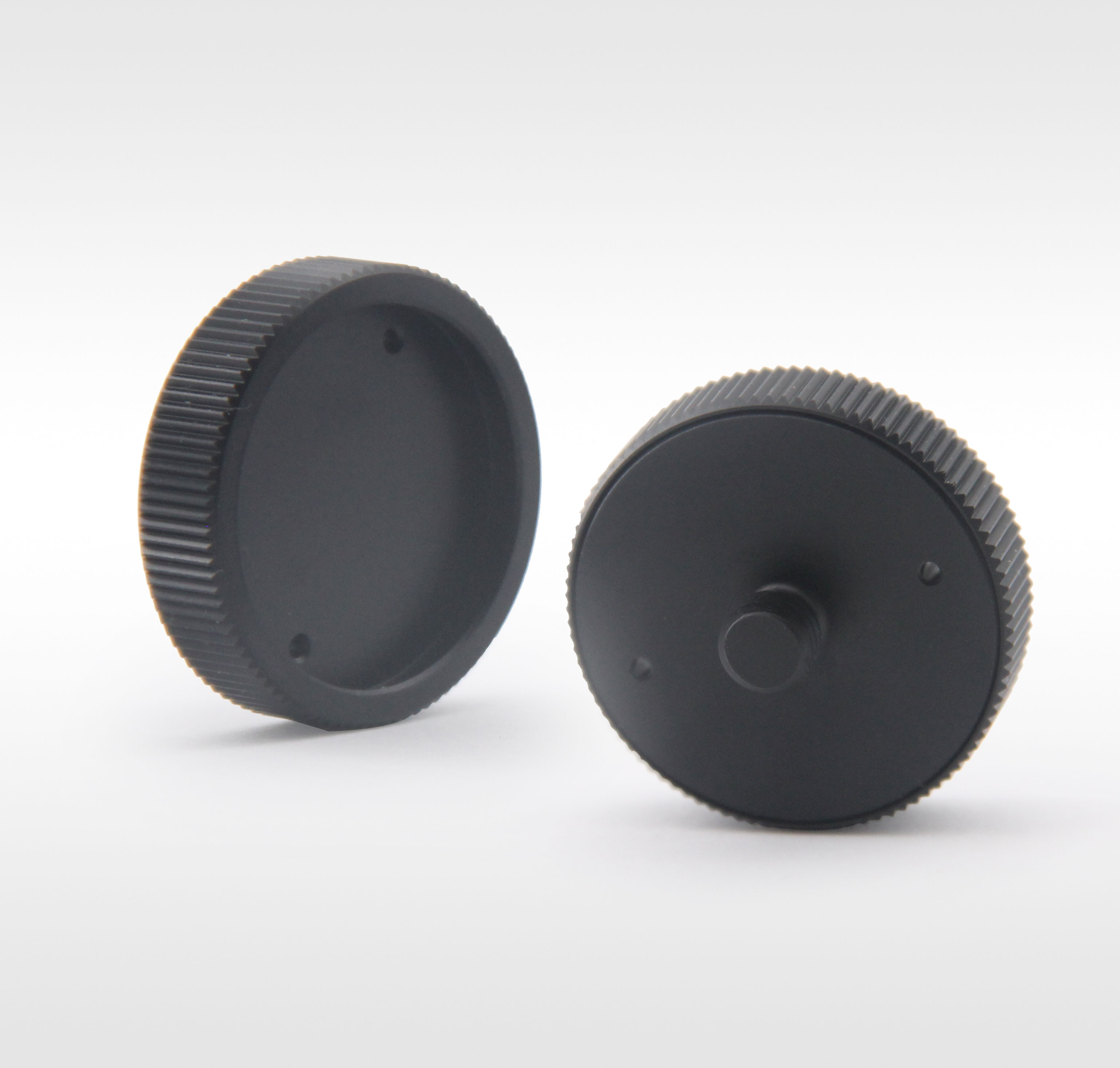

FMH25/FMH25T/FMH12固定式反射架，可以安装在AMMS-A6紧凑型调整架前面板配合使用。固定架带有M6外螺柱，可以旋入AMMS-A6调整架前面板中，其中的滚花压盖和尼龙顶丝，用于将光学元件固定在固定架中。FMH25/FMH12可安装厚度从2.5 mm（0.10 英寸）至6.1 mm（0.24 英寸）的反射镜，而FMH25T可安装厚度从6.0 mm（0.23 英寸）至10.0 mm（0.39 英寸）的反射镜。

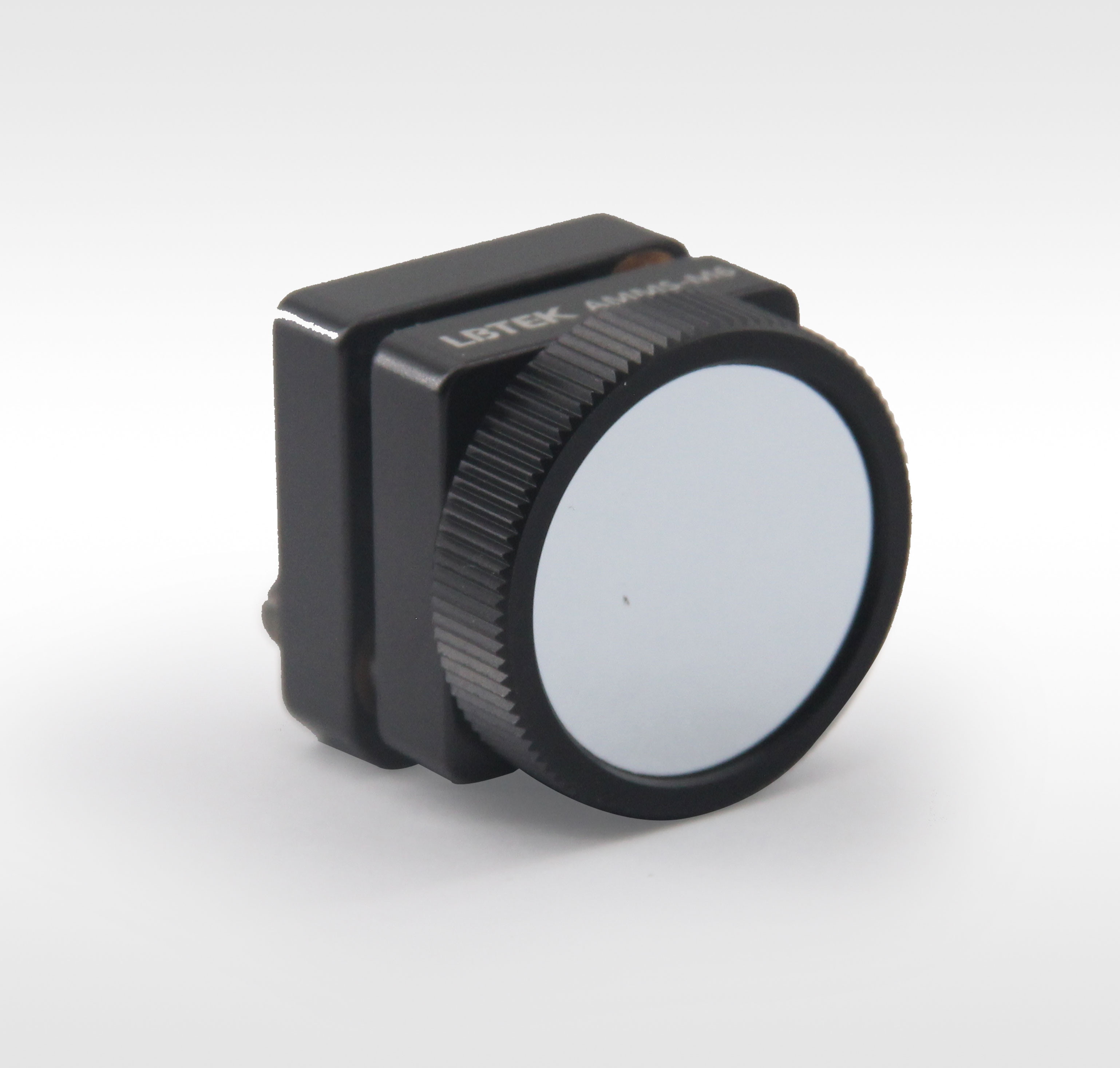

固定式反射镜架安装于AMMS-M6小型光学调整架
产品型号 | 适用光学元件直径 | 适用光学元件厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FMH25T | 25.4 mm | 6.0~10.0 mm | ¥121.00 | 当天 | 加入购物车 | ||
| FMH25 | 25.4 mm | 2.5~6.1 mm | ¥109.00 | 当天 | 加入购物车 | ||
| FMH12 新品 | 12.7 mm | 2.5~6.1 mm | ¥109.00 | 6周 | 加入购物车 |
