产品说明

直线滚珠位移台，哥特式与钢珠的4点接触滚动结构，可用于高负载和高定位精度
盘式锁紧结构，有效减小锁紧时的漂移量

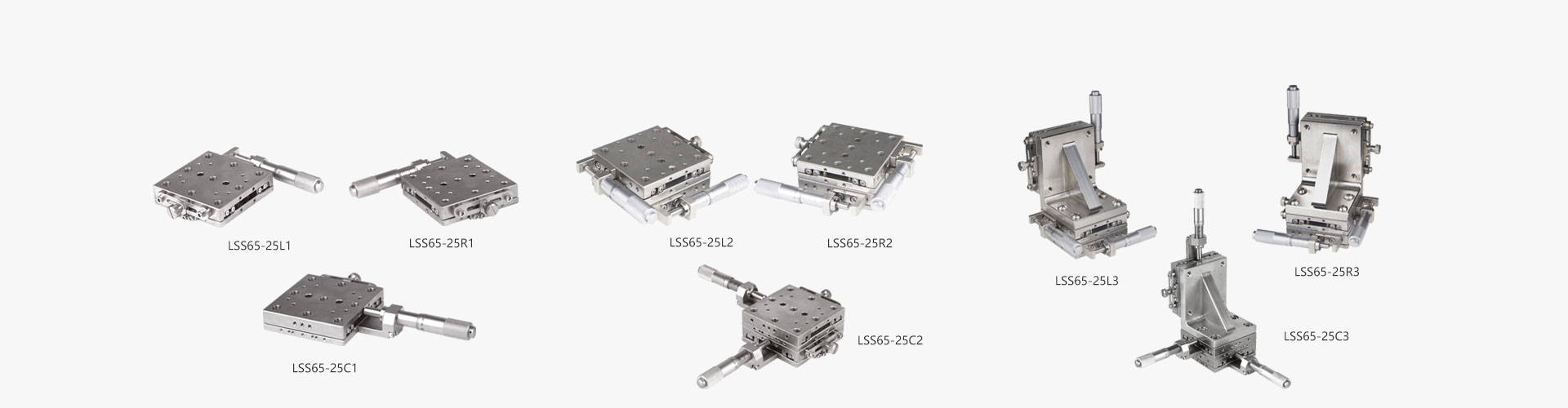

单轴、双轴和三轴可选
分为末端直驱、左侧驱动和右侧驱动三种驱动类型
出厂时所有标称指标全检，有效保证产品使用性能
台面、底座、测微头支架、测微头顶紧机构和盘式锁紧机构均采用440C不锈钢材质

LBTEK 不锈钢手动线性位移台具有单轴、双轴和三轴可选，位移台采用哥特式导轨，导轨·台面/底座一体化的薄式结构，单个位移台整体厚度仅16 mm。侧面为盘式锁紧结构，相比标准的螺丝直接顶紧结构，有效减小锁紧时的漂移量。台面尺寸为65 mm × 65 mm，带孔间距为25 mm的M6螺纹孔。测微头分末端直驱、左侧驱动和右侧驱动三种驱动类型，测微头最小刻度为10 μm。出厂所有标称指标全检，保证移动平行度10 μm，静态平行度20 μm以内的关键性能参数。底座配有四个M6螺丝沉头安装孔，通过附送的四个M6×6的薄头内六角螺丝，可以直接固定在孔间距为25 mm的M6光学平台上。此外，单轴位移台的台面和底座均配有Ø5的销孔，通过附送的两颗Ø5×8销钉，可以有效保证组合的二轴XY位移台的垂直度。

产品属性

材质440C不锈钢

表面处理镀镍

锁紧方式盘式锁紧

台面尺寸65 mm×65 mm

行程25 mm

测微头最小刻度10 μm

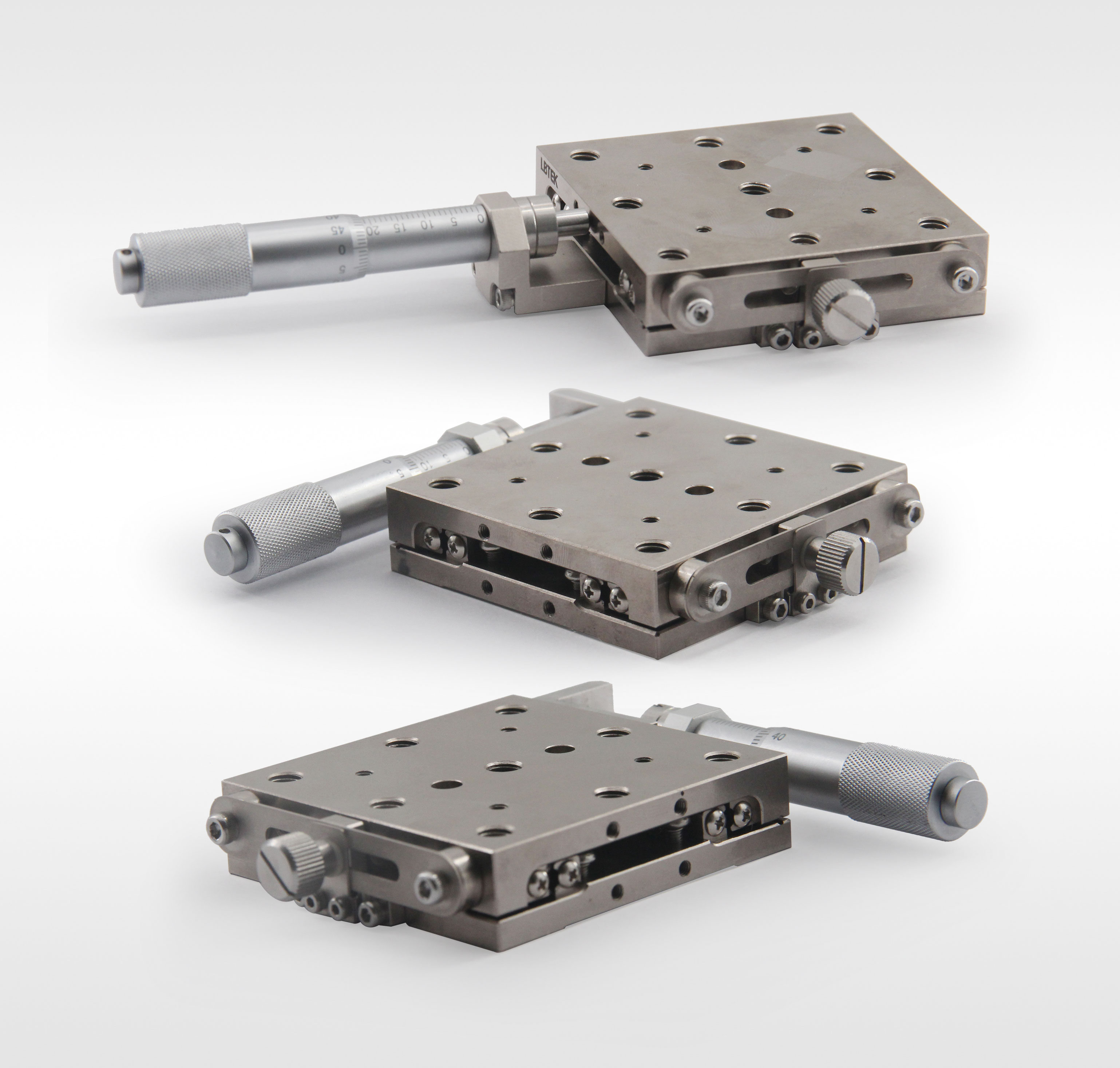

单轴不锈钢位移台，带标准测微头

单轴驱动，带标准测微头
台面尺寸：65×65 mm
行程：25 mm
测微头最小刻度：10 μm

LBTEK 单轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用单轴驱动，带一个测微头驱动器，位移行程为25 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。

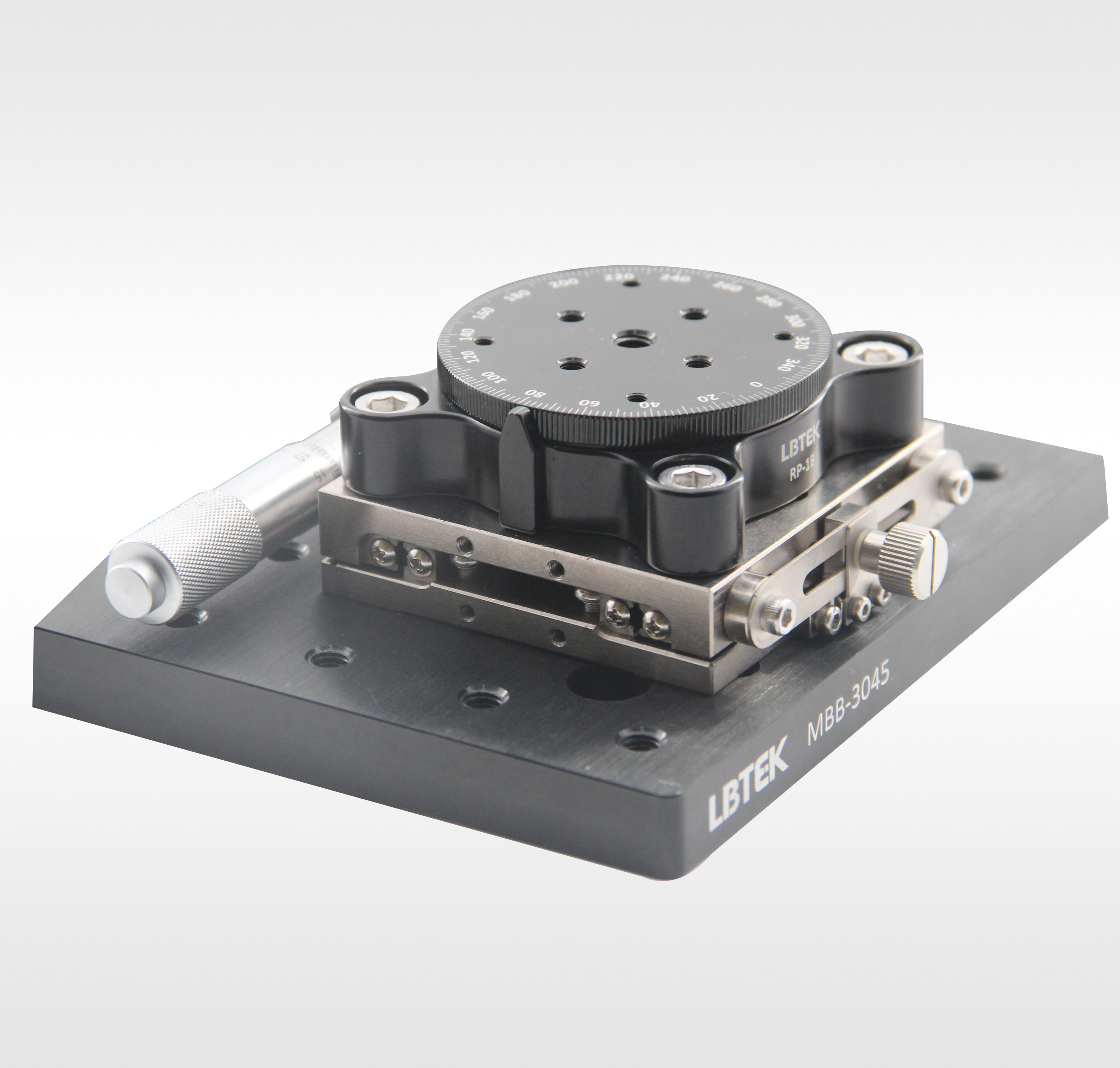

25 mm行程不锈钢手动位移台安装于面包板

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS65-25R1	65 mm×65 mm	25 mm	右侧驱动	单轴	¥2,406.00	6周	加入购物车
LSS65-25L1	65 mm×65 mm	25 mm	左侧驱动	单轴	¥2,406.00	当天	加入购物车
LSS65-25C1	65 mm×65 mm	25 mm	末端直驱	单轴	¥2,228.00	当天	加入购物车

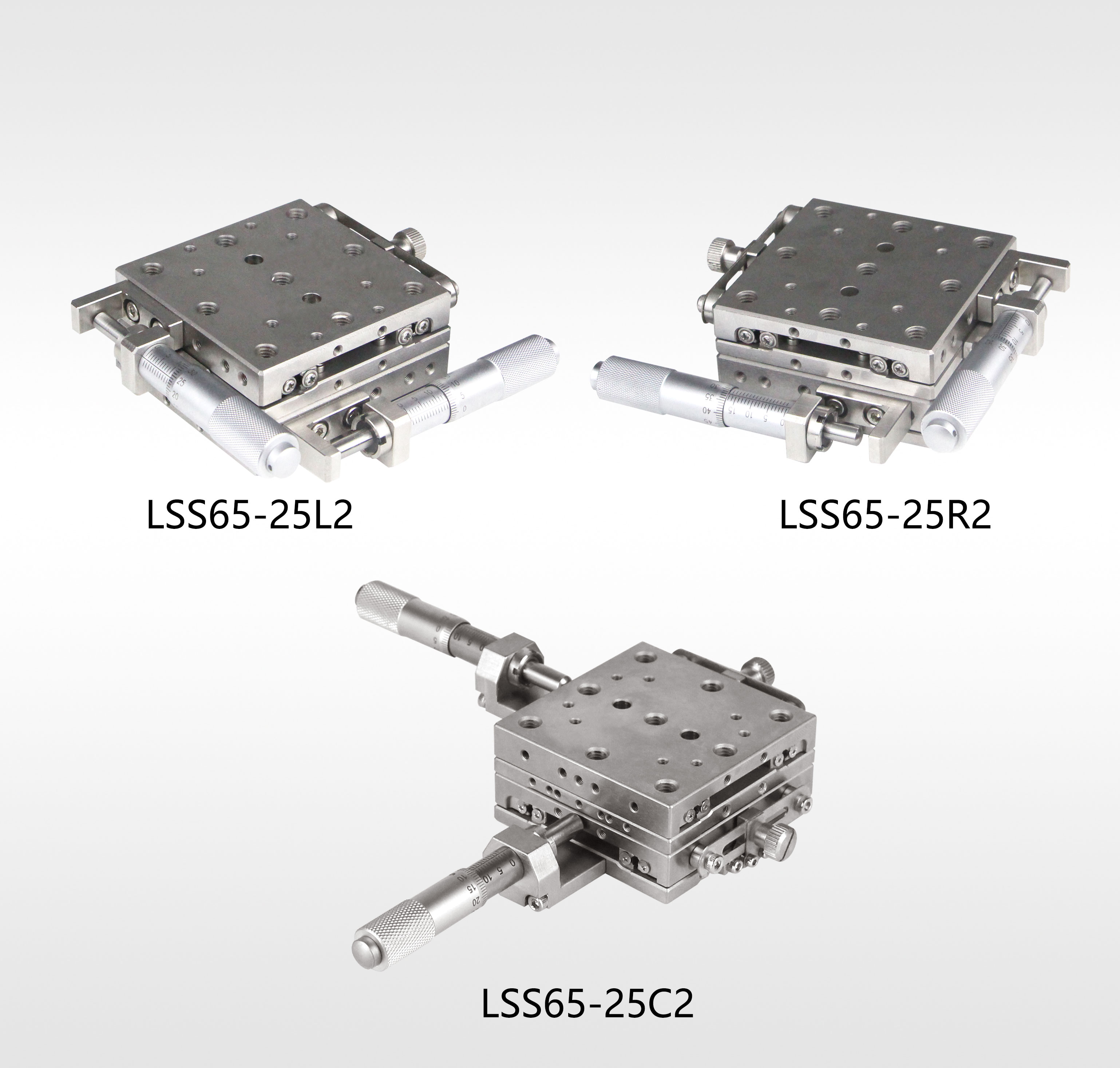

双轴不锈钢位移台，带标准测微头

双轴驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：25 mm
测微头最小刻度：10 μm

LBTEK 双轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用双轴驱动，带两个测微头驱动器，位移行程为25 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。

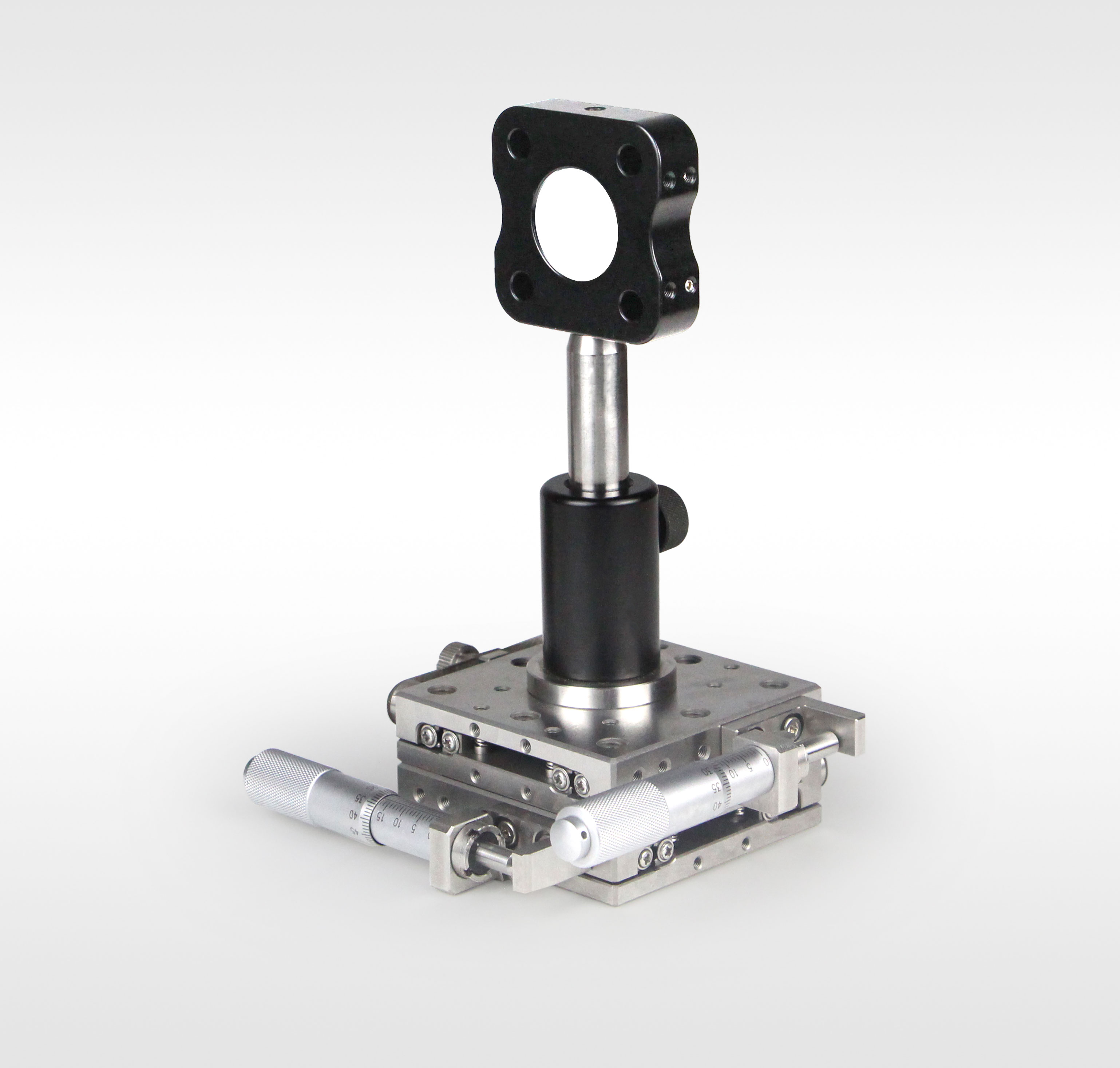

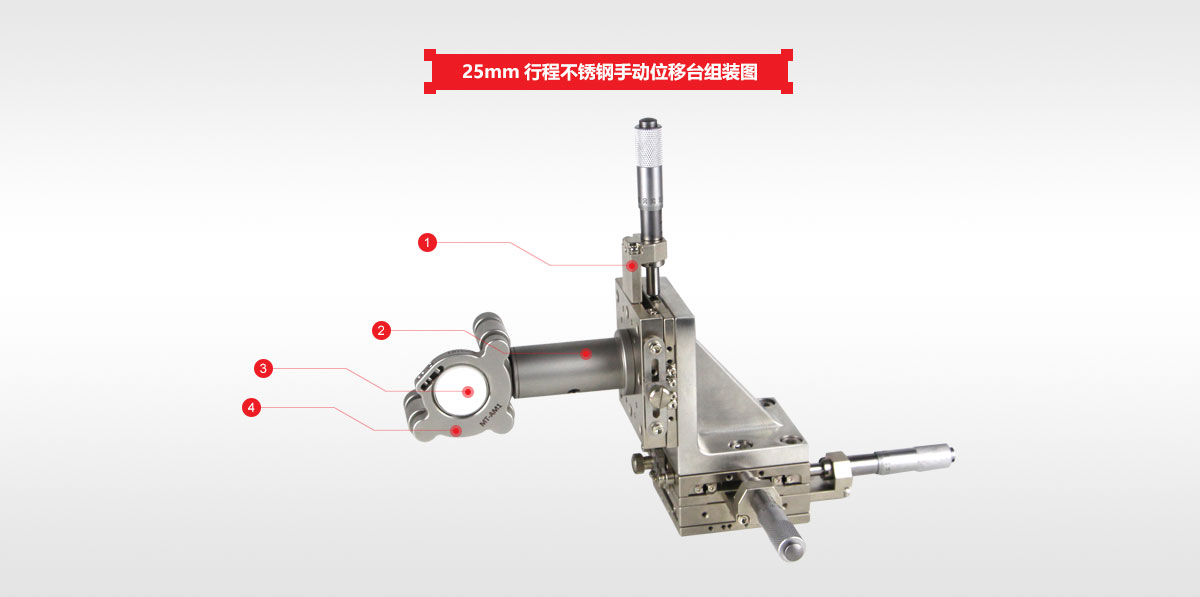

接杆支架安装于25 mm不锈钢位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS65-25C2	65 mm×65 mm	25 mm	末端直驱	双轴	¥4,632.00	当天	加入购物车
LSS65-25R2	65 mm×65 mm	25 mm	右侧驱动	双轴	¥4,632.00	8周	加入购物车
LSS65-25L2	65 mm×65 mm	25 mm	左侧驱动	双轴	¥4,700.00	当天	加入购物车

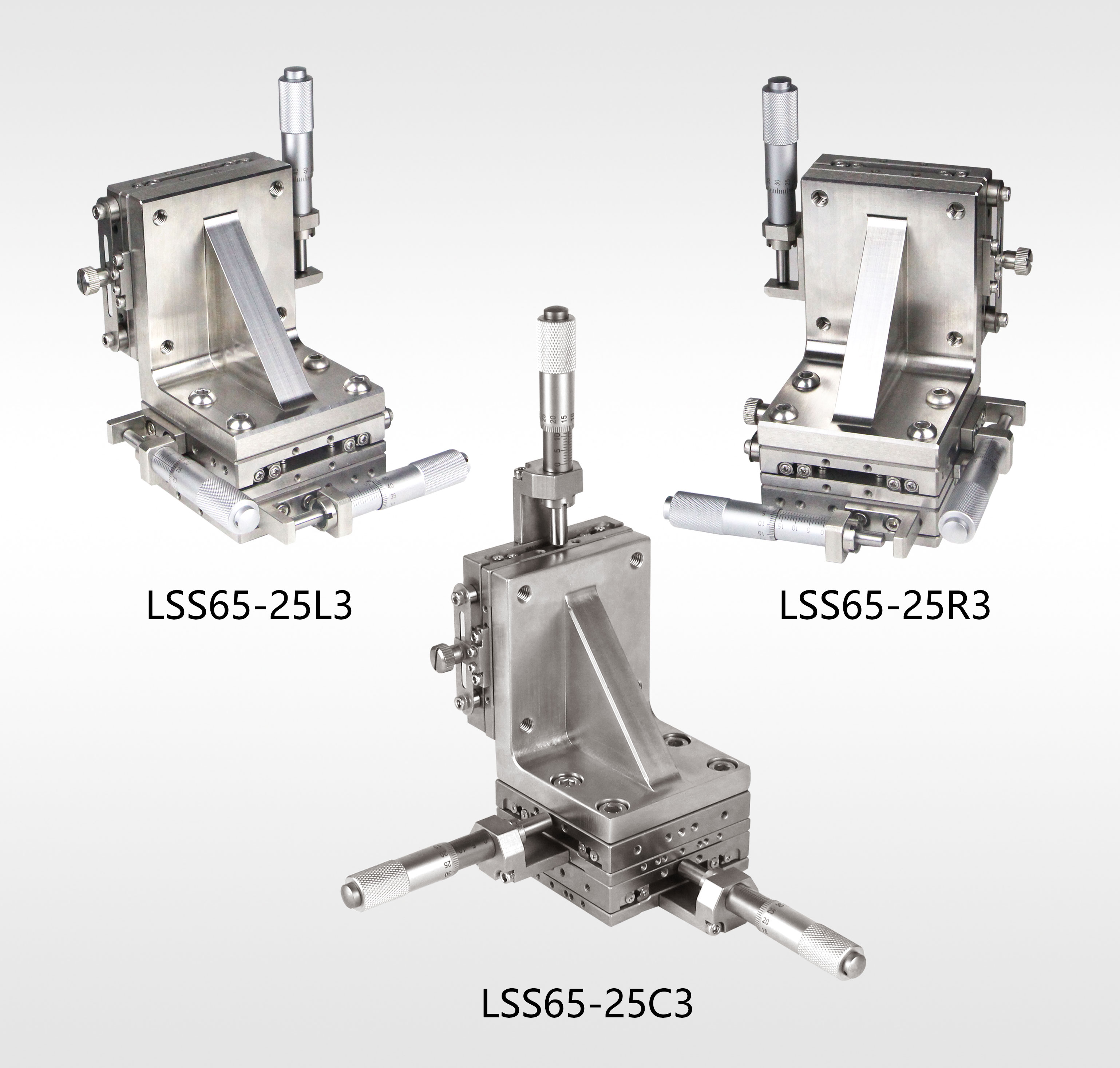

三轴不锈钢位移台，带标准测微头

三轴驱动，带标准测微头
台面尺寸：65 mm×65 mm
行程：25 mm
测微头最小刻度：10 μm

LBTEK三轴线性位移台分为末端直驱、左侧驱动和右侧驱动三种驱动类型，均采用三轴驱动，带三个测微头驱动器，位移行程为25 mm，测微头最小刻度为10 μm。位移台台面尺寸为65 mm×65 mm，带有M6螺纹孔。

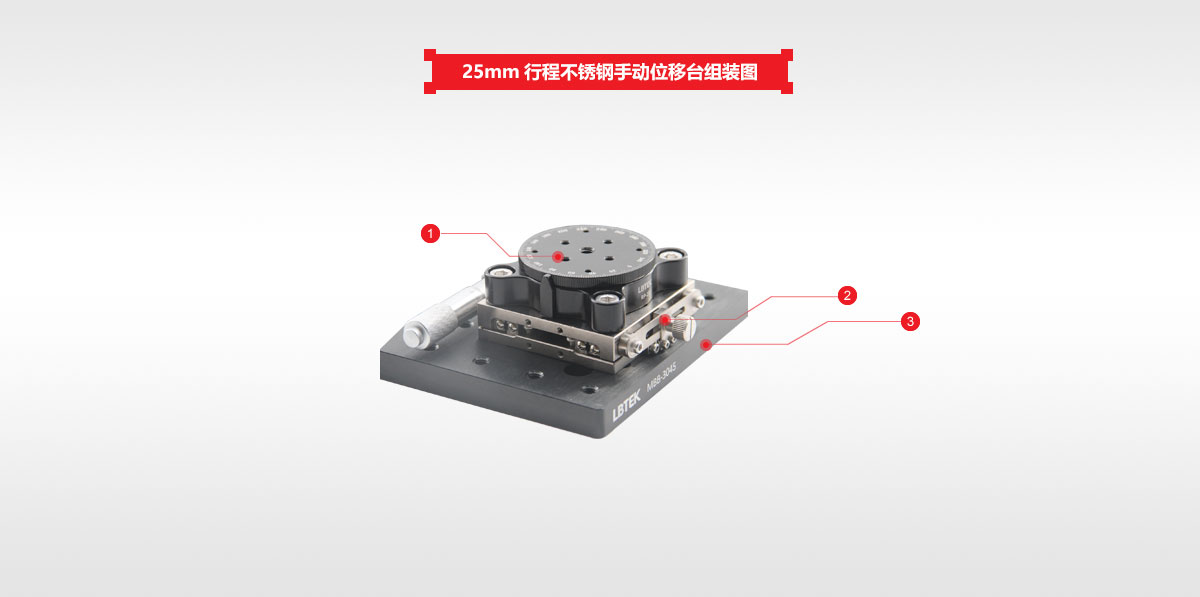

RP-1B旋转台安装于三轴不锈钢位移台上

产品型号	台面尺寸	行程	驱动器位置	轴数	单价	发货日期
LSS65-25C3	65 mm×65 mm	25 mm	末端直驱	三轴	¥7,485.00	当天	加入购物车
LSS65-25R3	65 mm×65 mm	25 mm	右侧驱动	三轴	¥7,485.00	7周	加入购物车
LSS65-25L3	65 mm×65 mm	25 mm	左侧驱动	三轴	¥7,485.00	6周	加入购物车

65 mm位移台安装底板

材质：不锈钢
安装孔规格：M6槽孔
螺纹孔规格：M6

LBTEK提供位移台安装底板适用于安装台面尺寸为65 mm×65 mm的位移台，不锈钢材质提供良好的刚性。附带M6螺纹孔，可将位移台固定在底板上。两条M6沉头槽位于底板两侧位置，其间距与螺纹孔间距成倍数关系，可用M6圆柱头内六角螺钉将底板平行锁紧在光学平台或面包板上。购买附送M6安装螺钉。

DMP-65适用于安装台面尺寸为65 mm×65 mm的位移台

	产品型号	适用位移台台面尺寸	螺纹孔规格	单价	对比	发货日期
	DMP-65	65 mm × 65 mm	M6	¥266.00		当天	加入购物车
