薄膜左旋圆偏振片

  • 参数规格
  • 组装

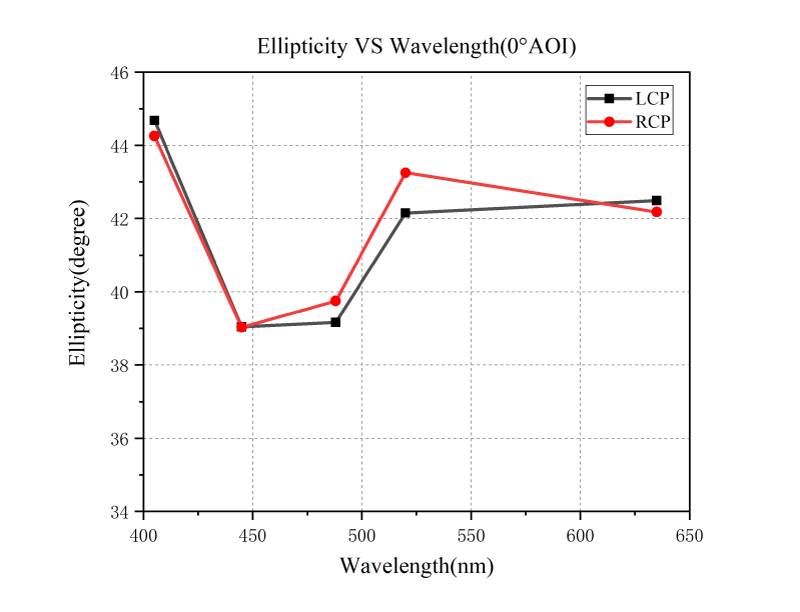

  • 曲线
  • 技术说明
  • 反馈
产品说明
  • 工作范围:450 nm-650 nm
  • AOI:± 15°
  • 椭圆率:>42°

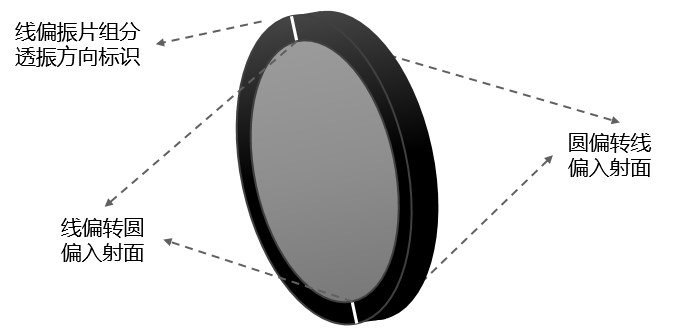

     LBTEK薄膜左旋圆偏振片采用三明治结构,由薄膜和两个N-BK7窗口片组成,预安装在金属外壳中。薄膜由偏振片和宽谱1/4波片组成,窗口片与空气接触面均镀有宽谱增透膜 (400 nm-700 nm)。左旋圆偏振片可将入射的自然光或者任意偏振态的光转化为左旋圆偏振光。此外,该偏振片也可将左旋圆偏振光转变为线偏振光。由于该偏振片对应力十分敏感,为了防止不当安装时影响偏振片性能,该偏振片被安装在金属卡环内。LBTEK圆偏振片金属卡环正面刻有两条刻度线,刻度线表示内部线偏振片的偏振方向;刻度线旁刻有两个小圆点,表示光束从该面入射时,出射为圆偏振光,方便客户识别和使用。

示意图
通用参数
光学元件材质
薄膜左旋圆偏振片/N-BK7
通光孔径
20 mm
设计波长
450 nm-650 nm
镀膜
400 nm-700 nm
反射率
Ravg<0.5%@400-700 nm,0°AOI
椭圆率
>42°
光学元件直径
24.0 mm
机械外壳直径
25.4 mm
表面平行度
<2 arcmin
表面光洁度(划痕/麻点)
40/20
损伤阈值
0.06 J/cm2@532 nm,10 ns,10 Hz;
0.077 J/cm2@532nm,122.7 fs,50 kHz,Ø7.919 μm (Single Pulse);
0.066 J/cm2@532nm,122.7 fs,100 Hz,Ø7.919 μm (100 Pulses)

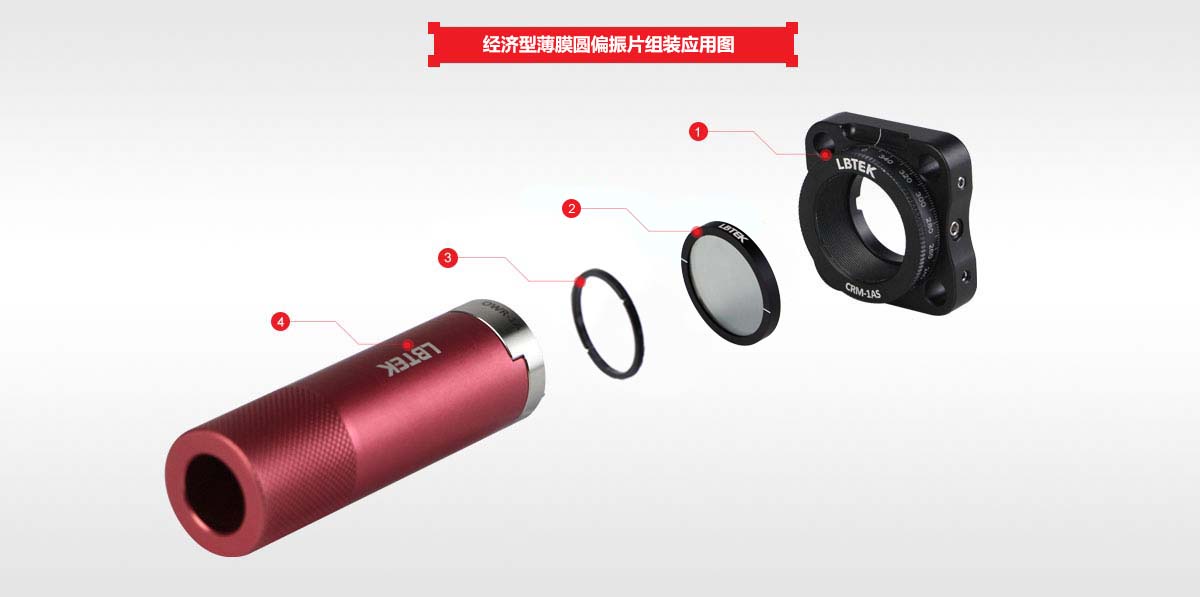

LBTEK 薄膜圆偏振片常安装于旋转调整架,可以连续旋转360°

① 30 mm同轴系统旋转调整架CRM-1AS×1

② 薄膜圆偏振片  LCP20-VIS×1

③ SM1卡环SM1R×1

④ 卡环扳手OWR-1A×1



一、定义:

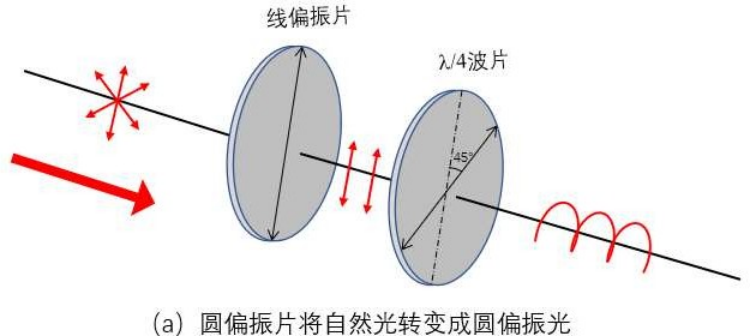

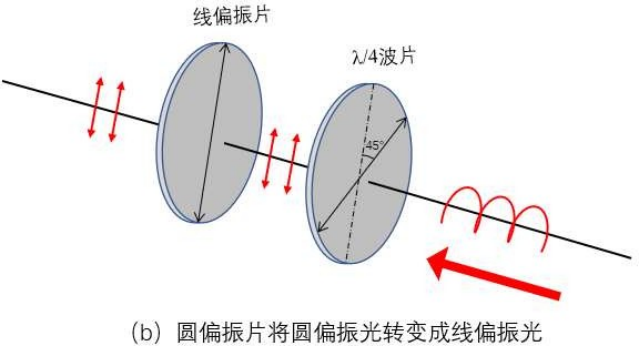

圆偏振片是一种可以生成圆偏振光的光学元件,是由一个线偏振片和一个四分之一波片组成。其中,四分之一波片的快轴相对线偏振片的透射轴方向呈45°。当光束的偏振方向不与内部线偏振片的透射轴垂直时,任意偏振态的光束沿圆偏振片的偏振片方向入射时,光束经过圆偏振片后得到圆偏振光。此外,当圆偏振光沿1/4波片面入射时,光束经过圆偏振片后得到线偏振光,该线偏振光的偏振方向与内部线偏振片的透射轴平行。

圆偏振光是一种特殊的椭圆偏振光,其偏振面相对于传播方向随时间以圆频率w旋转,光矢量末端的轨迹位于一个圆上。根据光矢量旋转方向的不同,圆偏振光分为左旋和右旋圆偏振光。迎着光传播方向观察,若光矢量沿着逆时针方向旋转,则为左旋圆偏振光;若光矢量沿着顺时针方向旋转,则为右旋圆偏振光。圆偏振光可以看作是振幅相等、振动方向正交、相位差为±π/2的两个同频率的平面偏振光的合成。其中相位差为+π/2时为左旋圆偏振光,相位差为-π/2时为右旋圆偏振光。

二、特点

1、工作范围:450 nm-650 nm

2±15°大入射角

3、椭圆率>42°

4、接受尺寸定制

三、应用

1、相机滤镜:圆偏光镜由两片镜片组成,中间夹有偏振膜。可消除水面、玻璃表面、金属表面等光滑物体表面的反光,在一定程度上提高照片的整体色彩饱和度。并可在晴天时压深天空的蓝色提高反差。

23D眼镜:3D眼镜主要有线偏光3D眼镜和圆偏光3D眼镜。线偏光立体眼镜的立体视觉效果比圆偏光立体眼镜明显,但观看过程中线偏光立体眼镜有一定角度因素,不宜进行转头晃头等头部运动。圆偏光立体眼睛就相对自如,观看角度比线偏光立体眼镜广。

3、显示屏:圆偏振光可应用于手机显示屏上,使屏幕发出的光更接近自然光,达到健康护眼的目的。

姓名
手机
单位
邮箱
联系我
反馈产品
反馈类型
{{item.type_name}}
反馈内容
提 交
历史反馈
{{item.user_name}}发布于{{item.create_time}}
{{item.question_content}}
薄膜左旋圆偏振片,450-650nm
  • 基片材料:薄膜左旋圆偏振片/N-BK7窗口片
  • 工作范围:450-650nm
  • AOI:±15°
  • 椭圆率:>42°

LBTEK圆偏振片被安装在金属卡环内,保证安装使用时,圆偏振片不直接受力。左旋圆偏振片可将入射的自然光或者任意偏振态的光转化为左旋圆偏振光。此外,该偏振片也可将左旋圆偏振光转变为线偏振光。LBTEK圆偏振片金属卡环正面刻有两条刻度线,刻度线表示内部线偏振片的偏振方向;刻度线旁刻有两个小圆点,表示光束从该面入射时,出射为圆偏振光,方便客户识别和使用。

左旋圆偏振片常安装于30 mm同轴系统旋转调整架
产品型号 光学元件直径 工作波长 通光孔径 对比 单价 发货日期 购物车
LCP20-VIS 24.0 mm 450 nm-650 nm 20.0 mm
¥650 当天
