• 尺寸紧凑，用于安装Ø25.4 mm光学元件，卡环固定
• 可调节角度分别为±1.5°、±2.5°
• 调节精度俯仰/偏摆分别为： 0.18°/转、0.27°/转、0.22°/转
• 精密调节器置于调整架顶部

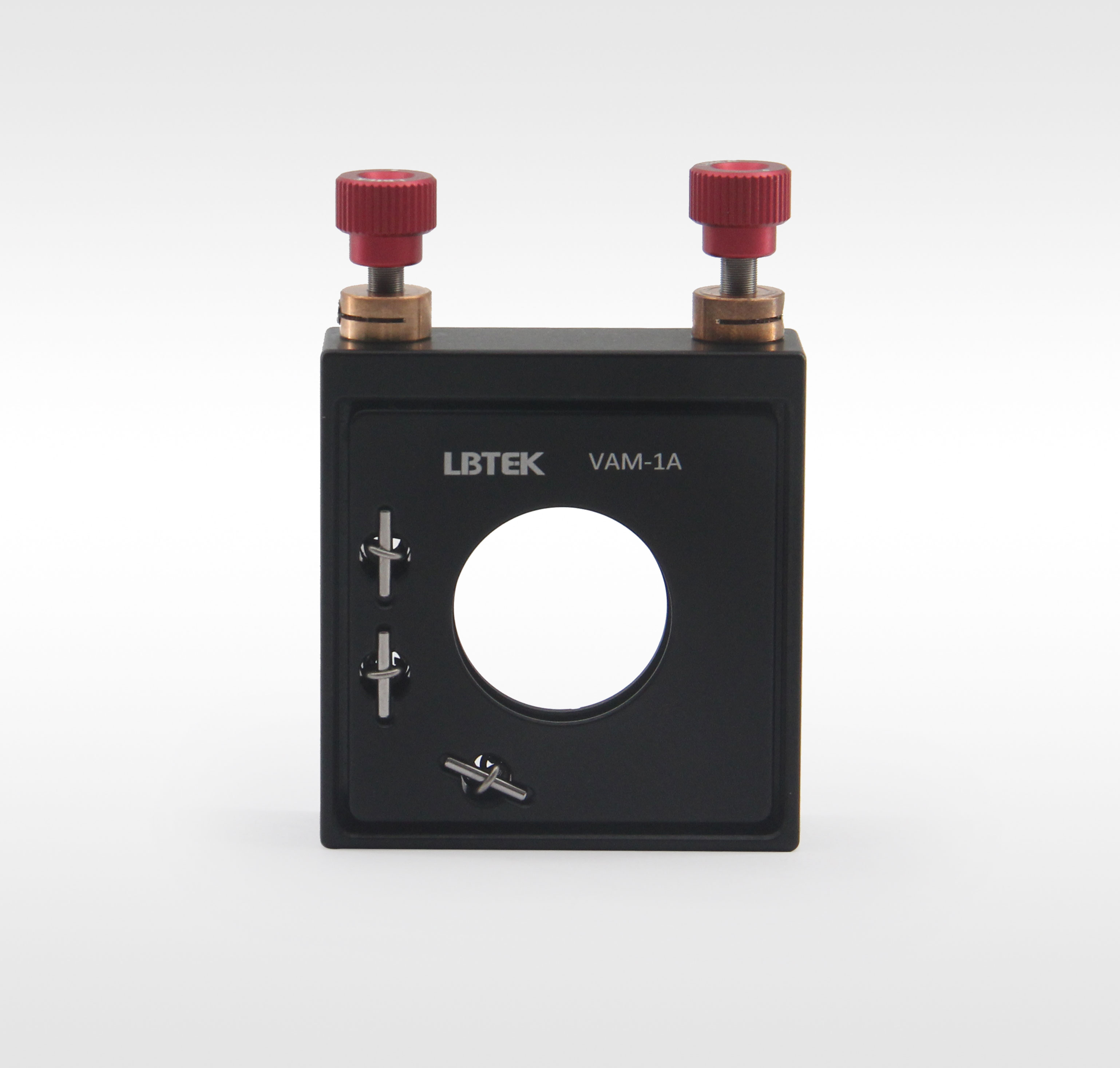

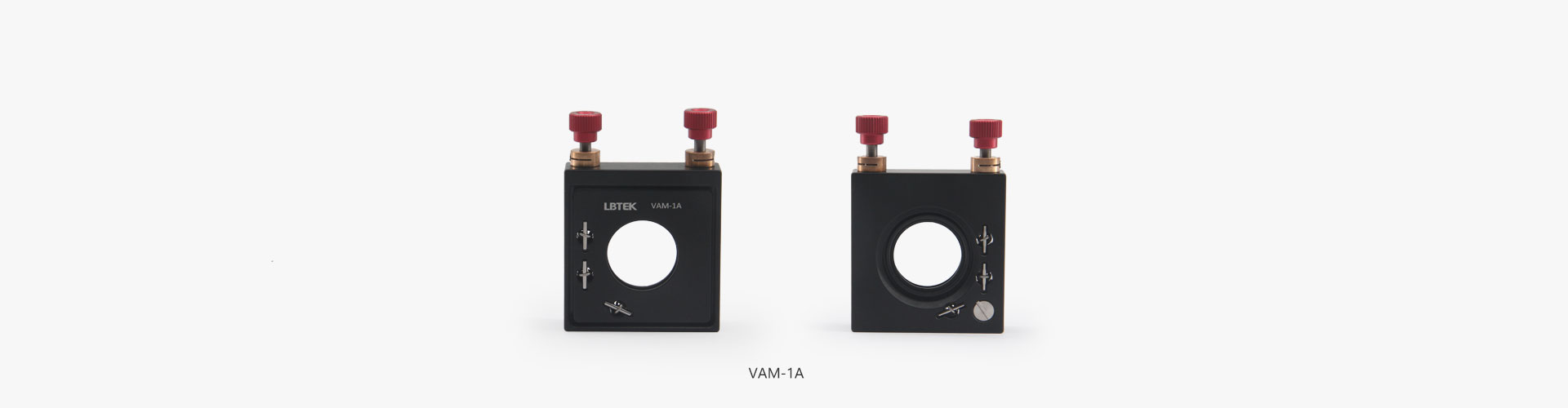

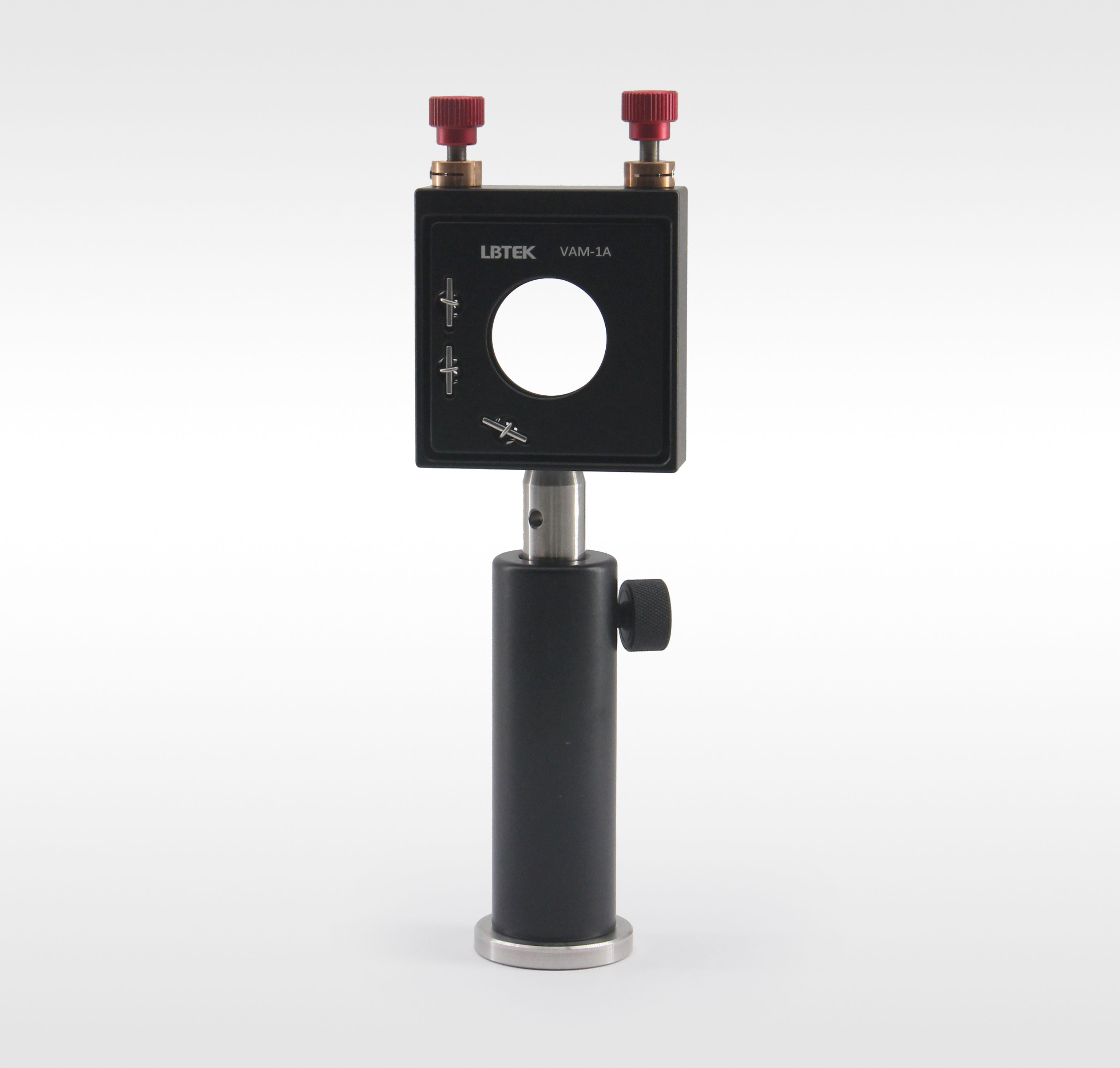

LBTEK 垂直调节调整架，主体材质为6061-T6铝合金，可安装Ø25.4 mm的光学元件，可实现两个轴(俯仰、偏转)调节，两轴都可锁紧，采用卡环固定光学元件。其中VAM-1A可安装最大厚度7 mm的光学元件，采用SM1内螺纹孔设计，并附带SM1R卡环，其调节角度范围±1.5°，调节精度俯仰/偏摆为0.18°/转，其顶部的精密调节器为M4X025-27KL和M4X025-60KL，螺纹衬套带锁紧结构，其锁紧螺钉可用1.5 mm六角扳手锁定螺纹副，购买赠送1个1.5 mm内六角扳手，光轴中心高度为25.9 mm；VAM-1AC可安装最大厚度为6.2 mm的光学元件，其调节角度为±2.5°，调节精度俯仰/偏摆分别为：0.27°/转和0.22°/转；2个M5×0.25调节器带锁紧螺母，可用附送的带旋钮的2.0 mm内六角扳手HWS-2或者普通2.0 mm六角扳手调节，底部带有2个Ø3 mm销孔，2个M4螺纹孔，2个8-32螺纹孔及1个M4用沉头孔，可安装于接杆或其他不同的被安装器件上，其光轴中心高度为25.4 mm。

• 可安装最大厚度为5 mm或8 mm的光学元件，带POM垫片的卡环固定
• 俯仰、偏摆角度可调节角度±1.2°或±1.5°
• 底部及两侧，有多种安装接口可选，不同安装接口光轴高度不同
• 调节器带锁紧螺钉，提供长期稳定
• 附送调节扳手

LBTEK 垂直调节调整架，可安装直径30 mm、25.4 mm或者50.8 mm光学元件，最大厚度为5 mm或8 mm，卡环固定光学元件。调节角度为±1.2°或±1.5°。2个M5×0.25调节器均带锁紧螺钉，头部带滚花旋钮或无滚花旋钮，可手动调节或用内六角扳手调节。底部带有2个M3螺纹孔，两个侧面分别带有1个M4螺纹孔或M6螺纹孔、2个M3螺纹孔，可安装于接杆或其他不同的被安装器件上，需注意的是底部与侧面安装方式的光轴高度不同。万向式调整结构使得调整角度时反射镜面中心点的位置不会被改变。该产品不仅可用于安装反射镜，还可用于安装45 °入射的分光镜。

• 可安装直径25.4 mm最小厚度为2.5 mm的光学元件，胶头顶丝固定
• 可调节角度±3.5°，调节精度俯仰/偏摆分别为：0.36°/转、0.37°/转
• 多种安装方式可选，不同安装方式光轴高度不同
• 调节器带锁紧螺母，提供长期稳定

LBTEK 垂直调节调整架，可安装25.4 mm光学元件，最小厚度为2.5 mm，胶头螺钉固定光学元件。其调节角度为±3.5°，调节精度俯仰/偏摆分别为：0.36°/转和0.37°/转。2个M6×0.25调节器带锁紧螺母，可用附送的带旋钮的2.0 mm内六角扳手HWS-2或者普通2.0 mm六角扳手调节。此外，垂直调节调整架有带底座和不带底座两种型号可选，不带底座的调整架底部有3个M4螺纹孔可固定在接杆上；带底座底部安装孔为M6螺纹通孔，可直接安装到带M6螺纹孔的面包板或其它板面上，需注意的是带底座和不带底座光轴高度不同。
