参数规格
组装
反馈
产品说明
- 兼容30 mm同轴系统
- 旋转可调及SM1(1.035"-40)螺纹安装槽
- 快拆型挠性夹紧机制实现无需拆装同轴杆即可安装
- 从顶部完成同轴杆的挠性锁紧，便于操作
LBTEK 30 mm同轴旋转快拆型安装架用于30 mm同轴系统中，可实现360°手动旋转光学元件，并且不用拆装同轴接杆即可更换光学元件。该旋转快拆型安装架有两种规格可选，以适应不同厚度的元件，一种是卡环固定光学元件方式，对光学元件最大厚度有限制。另一种是紧定螺丝固定光学元件方式，有最小元件厚度要求，两种规格均适用直径25.4 mm的光学元件。
演示视频
产品属性
表面处理阳极氧化
兼容系统30 mm同轴

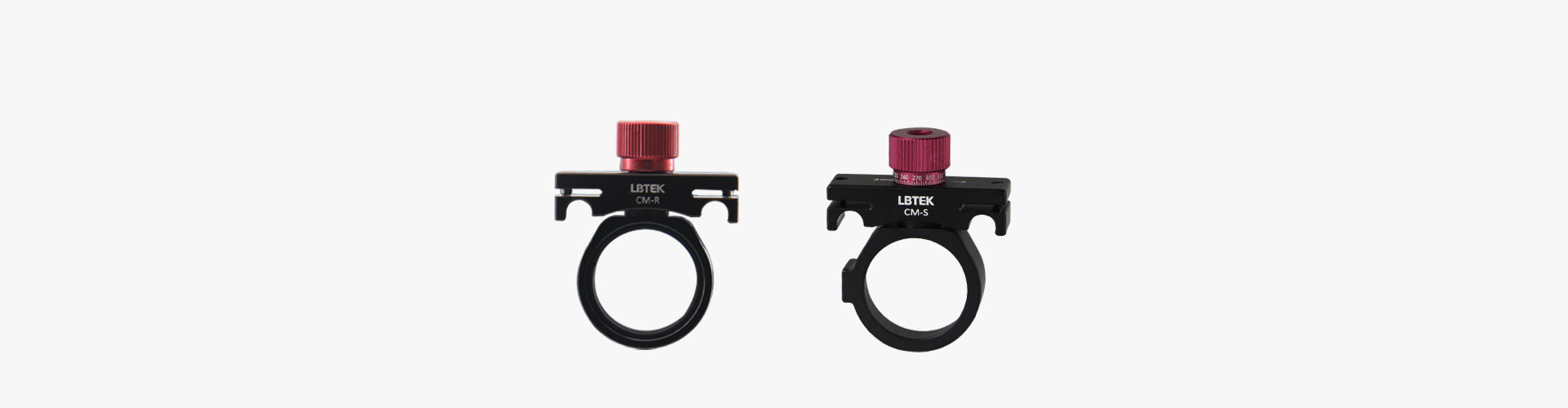

30 mm同轴旋转快拆型安装架
- 兼容30 mm同轴系统
- 带与光轴夹角可调的SM1(1.035"-40)螺纹安装槽
- 快拆型挠性夹紧机制实现无需拆装同轴杆即可安装
- 从顶部完成同轴杆的挠性锁紧，便于操作
- 光学元件可用卡环或紧定螺丝可选

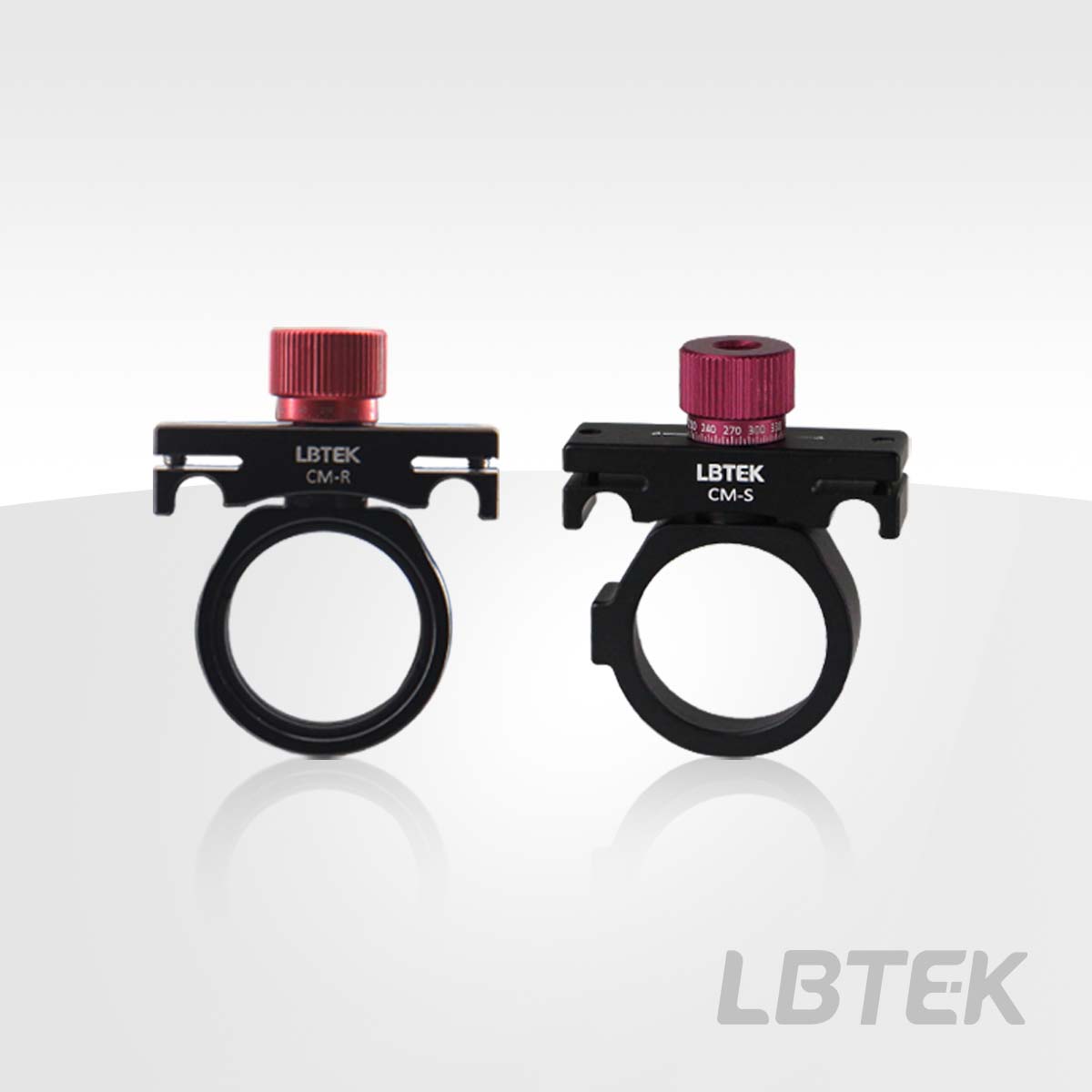

LBTEK的CM-R/S安装架用于在30 mm同轴系统中360°手动旋转光学元件。CM-R使用两个附带卡环，可以安装Ø25.4 mm、最大厚度为7.4 mm的光学元件。CM-S可安装Ø25.4 mm、最小厚度为4.7 mm的光学元件，通过侧面紧定螺钉固定光学元件。利用挠性压块和M3的锁紧螺钉，CM-R/S均可在不拆卸同轴杆的情况下快速安装光学元件。松开左右两边的M3锁紧螺钉，可从同轴杆中快速卡入/拔出。顶部红色旋钮可通过滚花或5 mm内六角扳手旋转，侧面的M3螺丝用于锁紧旋转。红色旋钮带5°间隔刻线，提供角度指示。
同轴旋转快拆型安装架安装于30 mm同轴系统
产品型号 | 适用光学元件尺寸 | 光学元件固定方式 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| CM-S | Ø25.4 mm | 紧定螺钉固定 | ¥648.00 | 当天 | 加入购物车 | ||
| CM-R | Ø25.4 mm | 卡环锁紧 | ¥606.00 | 当天 | 加入购物车 |
