参数规格
曲线
组装
技术说明
反馈
产品说明
- 光学材质：紫外熔融石英
- 工作波长：200 nm-2.1 μm
- 用途：用于生成环形光束
锥透镜通常也被称为旋转对称棱镜，是由一个圆锥面和一个平面组成的透镜。锥透镜常用来生成贝塞尔强度分布的光束或环形光束。将准直光束变为环形光束时，锥透镜的平面应面向准直光源。LBTEK 选择用紫外熔融石英制作锥透镜，紫外熔融石英适用于多种紫外线、可见光和近红外，它折射率低、热膨胀系数低、硬度高，适用于恶劣的工作环境。LBTEK提供的锥透镜未镀膜，有0.5°、1°、2°、5°四种不同夹角(α)的锥透镜可选。我们的锥透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品，LBTEK 提供锥透镜定制服务，如有特殊需求请联系LBTEK 技术支持。

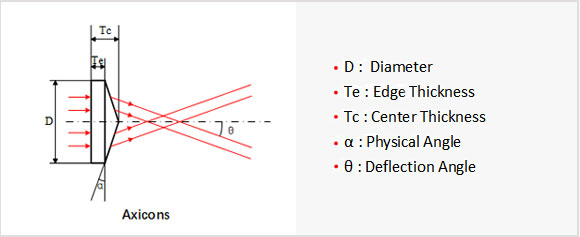

示意图
产品属性
光学元件材质紫外熔融石英
顶点圆直径<0.5 mm
通光孔径>90% CA
直径公差+0.0/-0.1 mm
表面光洁度（划痕/麻点）40/20
表面粗糙度< 6 Å
表面平整度（@633nm）λ/4
厚度公差±0.1 mm

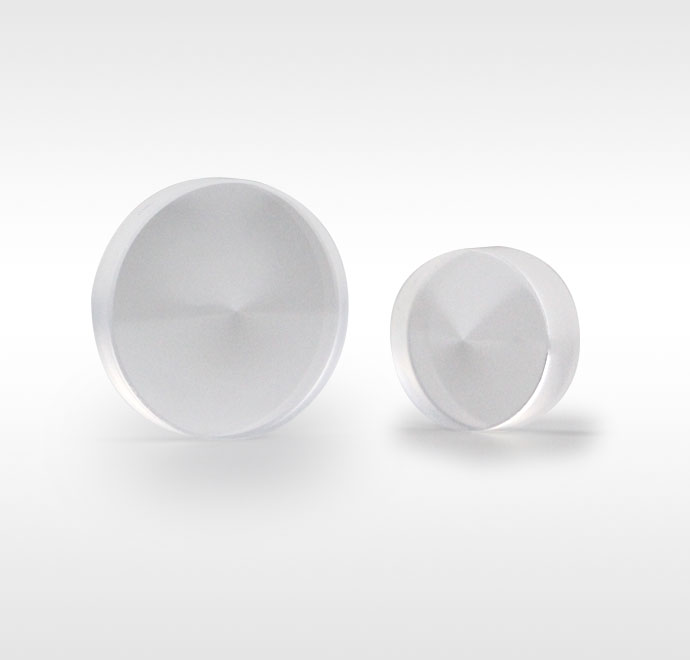

锥透镜，UVFS，未镀膜：200 nm-2.1 μm
- 光学材质：UVFS
- 工作波长：200 nm-2.1 μm
- 用途：用于生成环形光束
LBTEK 提供的锥透镜的基片材料为紫外熔融石英，由一个圆锥面和一个平面组成，可将入射准直光束变为环形光束。我们有0.5°、1°、2°、5°四种不同夹角（α）的锥透镜可选，每款透镜的边缘画有箭头，箭头指向锥面。
Ø25.4 mm锥透镜安装于位移调整架TXY1

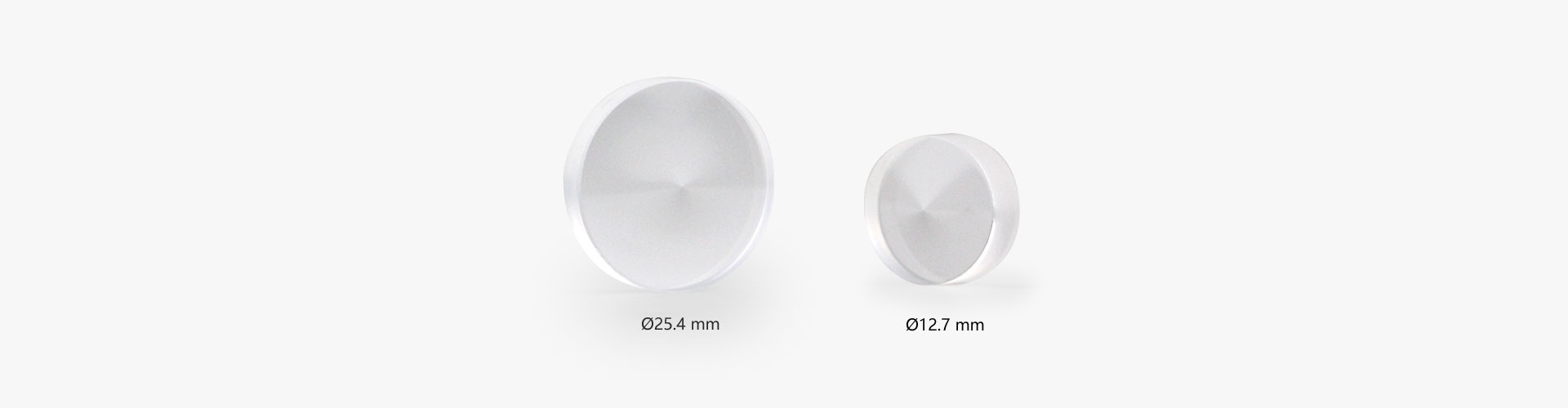

产品型号 | 直径 | 边缘厚度 | 中心厚度 | 夹角α | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| CL20650 | 25.4 mm | 5.0 mm | 6.11 mm | 5.0° | >90% CA | ¥3,144.00 | 当天 | 加入购物车 | ||
| CL20620 | 25.4 mm | 5.0 mm | 5.44 mm | 2.0° | >90% CA | ¥3,144.00 | 当天 | 加入购物车 | ||
| CL20610 | 25.4 mm | 5.0 mm | 5.22 mm | 1.0° | >90% CA | ¥3,144.00 | 当天 | 加入购物车 | ||
| CL20605 | 25.4 mm | 5.0 mm | 5.11 mm | 0.5° | >90% CA | ¥3,144.00 | 当天 | 加入购物车 | ||
| CL20350 | 12.7 mm | 5.0 mm | 5.54 mm | 5.0° | >90% CA | ¥1,383.00 | 当天 | 加入购物车 | ||
| CL20320 | 12.7 mm | 5.0 mm | 5.21 mm | 2.0° | >90% CA | ¥1,383.00 | 当天 | 加入购物车 | ||
| CL20310 | 12.7 mm | 5.0 mm | 5.11 mm | 1.0° | >90% CA | ¥1,383.00 | 当天 | 加入购物车 | ||
| CL20305 | 12.7 mm | 5.0 mm | 5.05 mm | 0.5° | >90% CA | ¥1,356.00 | 当天 | 加入购物车 |
