产品说明
- 通过旋转滤光片角度可调节OD值
- 圆形、OD值连续可调
- 工作波长：240-1200 nm

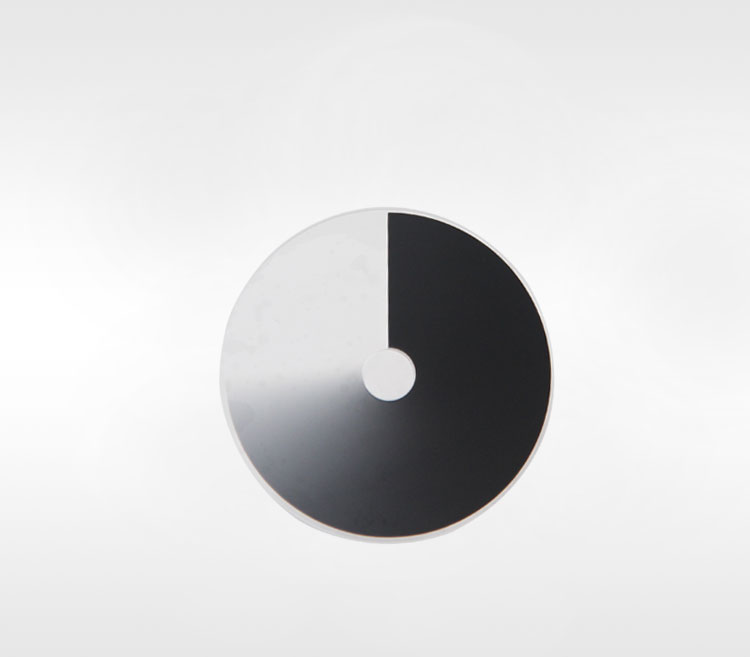

LBTEK连续型中性密度滤光片通过旋转镀膜区域提供线性可调的衰减，其结构采用紫外熔融石英基底和270°金属（铬镍铁合金）镀膜组成，OD值在不同的角度下，逆时针线性递增，该设计用于240-1200 nm的波长范围。连续型中性密度滤光片的OD值范围为0.04-2.0、0.04-4.0或0.04-6.0，OD值和角度θ之间呈线形关系，满足OD=k*θ，k分别为0.0073、0.0147和0.0221。直径目前有Ø25 mm、Ø50 mm和Ø100 mm三种可选，除了标准的连续型中性密度滤光片，LBTEK还提供多种定制服务，具体定制需求，请联系LBTEK技术支持。

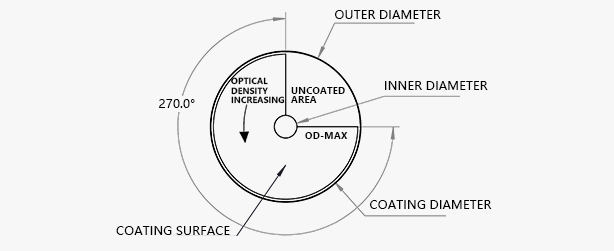

示意图
产品属性
设计波长240 nm-1200 nm
基片材质紫外熔融石英
镀膜铬镍铁合金
镀膜径向角270°±5°
表面平整度<λ@633 nm
表面光洁度（划痕/麻点）60/40
基片厚度2.0 mm
表面平行度<3 arcmin
中心孔直径Ø7.5 mm

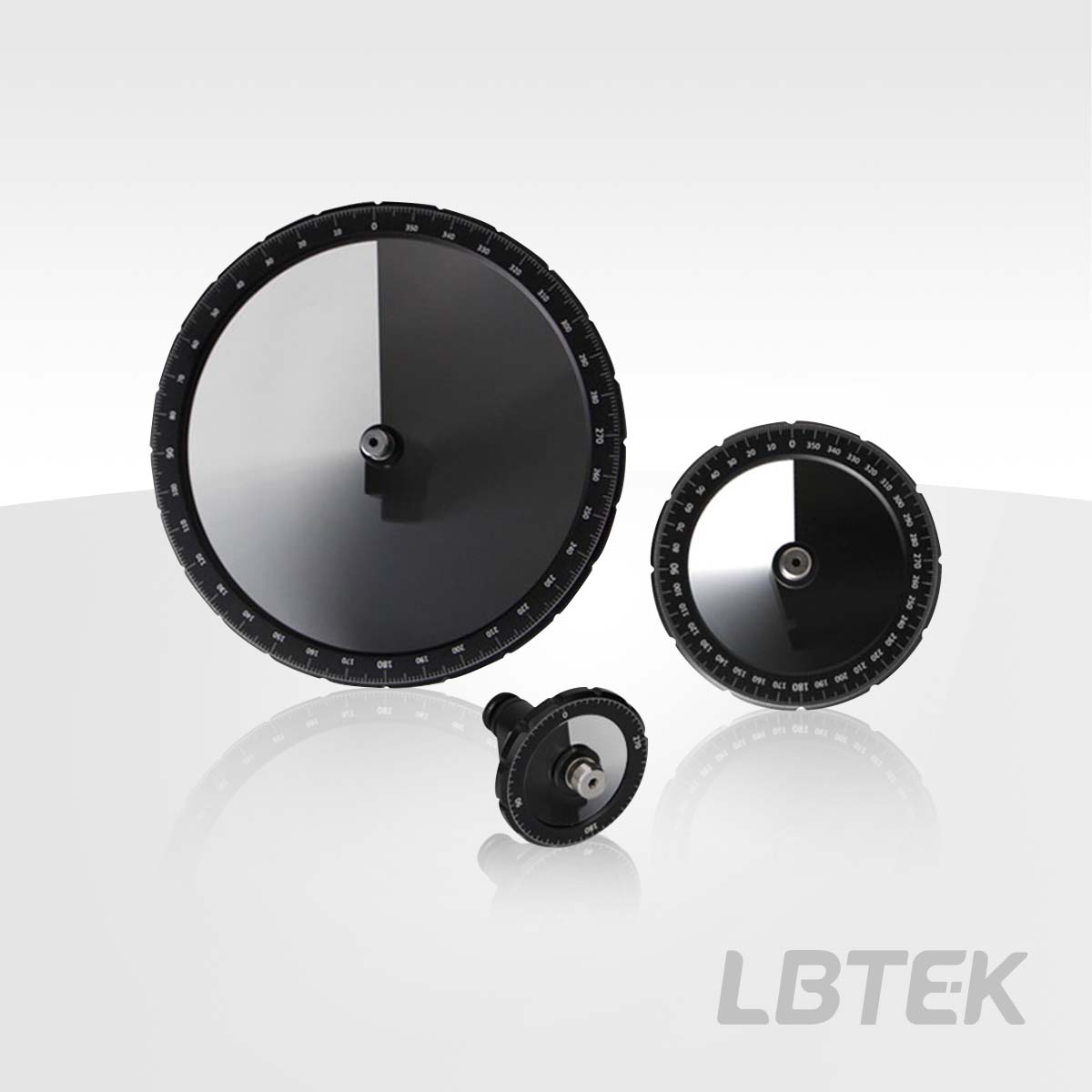

连续型中性密度滤光片，工作波长：240-1200 nm，带安装
- OD值范围：0.04-2.0、0.04-4.0、0.04-6.0
- 镀膜：铬镍铁合金
- 尺寸：Ø25 mm，Ø50 mm或Ø100 mm
- 安装于带刻度机械外壳中
LBTEK连续型中性密度滤光片采用紫外熔融石英基底和完整270°金属（铬镍铁合金）镀膜组成，设计用于240-1200 nm的透射波长范围。LBTEK 带安装的连续型中性密度滤光片的机械外壳具有角刻度和旋转轴，安装座经过精密设计，尽可能减小对光学元件通光孔径的影响。带刻度的一面为镀膜面，为保证最佳性能，建议从此面入射。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。

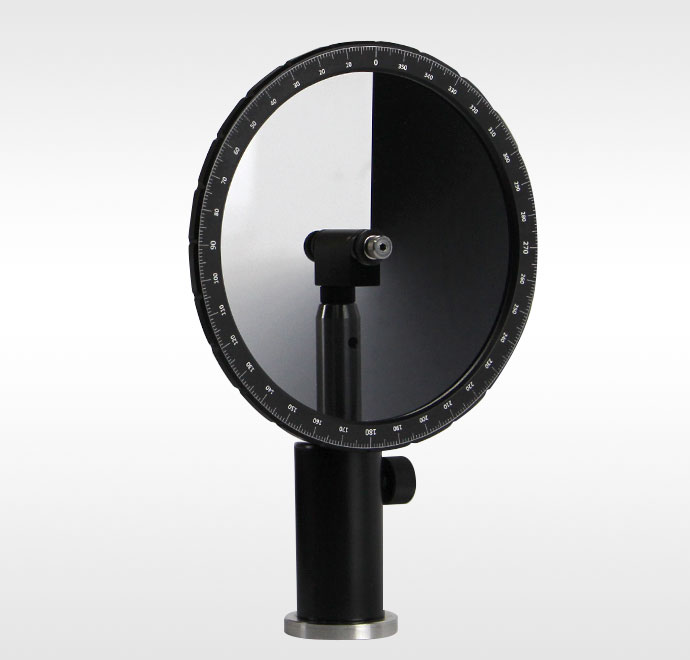

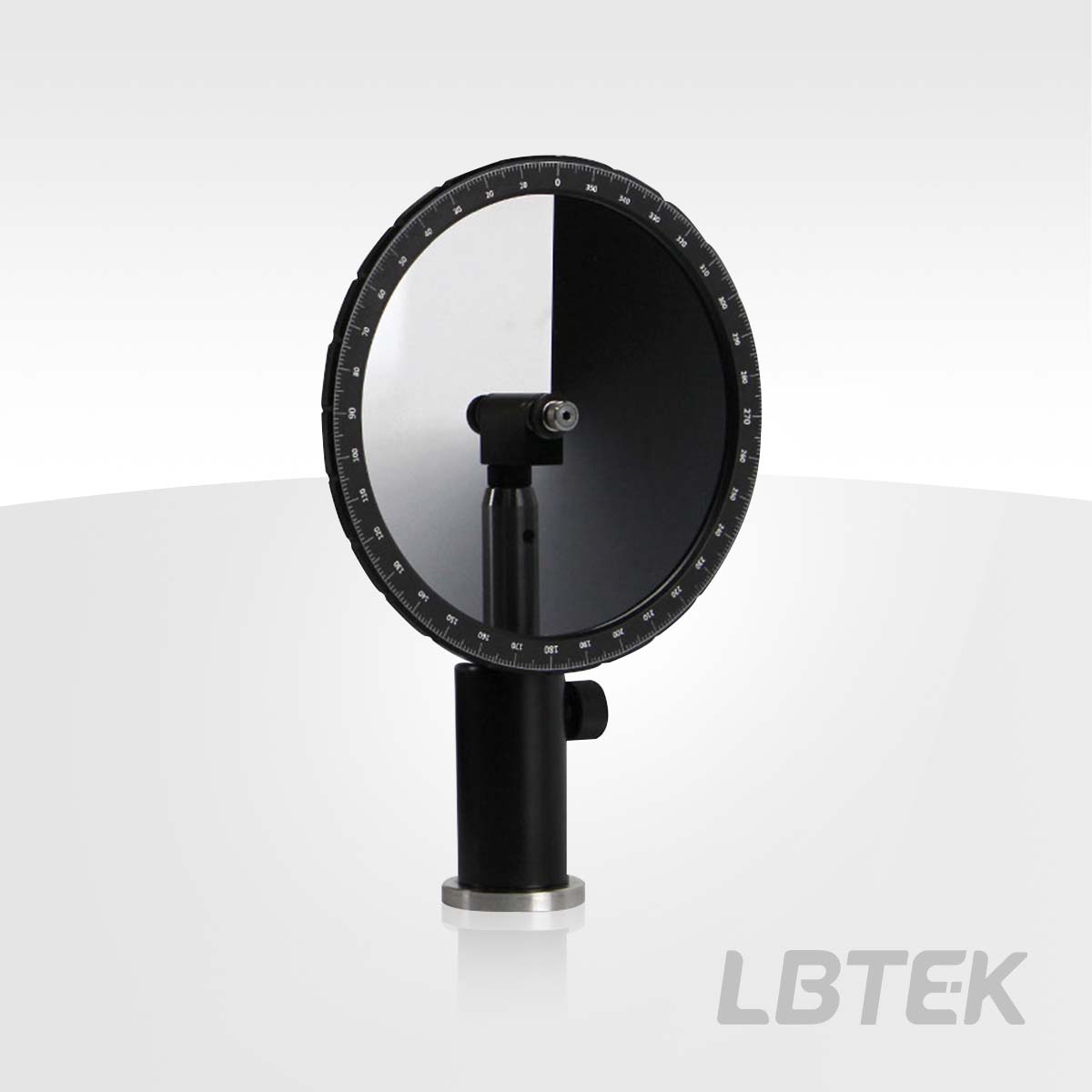

NDFR-100C-2M连续型中性密度滤光片组装
产品型号 | 滤光片外径 | OD值范围 | 滤光片厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| NDFR-100C-6M | Ø100 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥5,524.00 | 当天 | 加入购物车 | ||
| NDFR-100C-4M | Ø100 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥4,832.00 | 当天 | 加入购物车 | ||
| NDFR-100C-2M | Ø100 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥4,832.00 | 当天 | 加入购物车 | ||
| NDFR-50C-6M | Ø50 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥4,109.00 | 当天 | 加入购物车 | ||
| NDFR-50C-4M | Ø50 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥3,518.00 | 当天 | 加入购物车 | ||
| NDFR-50C-2M | Ø50 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥3,518.00 | 当天 | 加入购物车 | ||
| NDFR-25C-6M | Ø25 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥3,613.00 | 3周 | 加入购物车 | ||
| NDFR-25C-4M | Ø25 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥3,293.00 | 当天 | 加入购物车 | ||
| NDFR-25C-2M | Ø25 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥3,293.00 | 当天 | 加入购物车 |

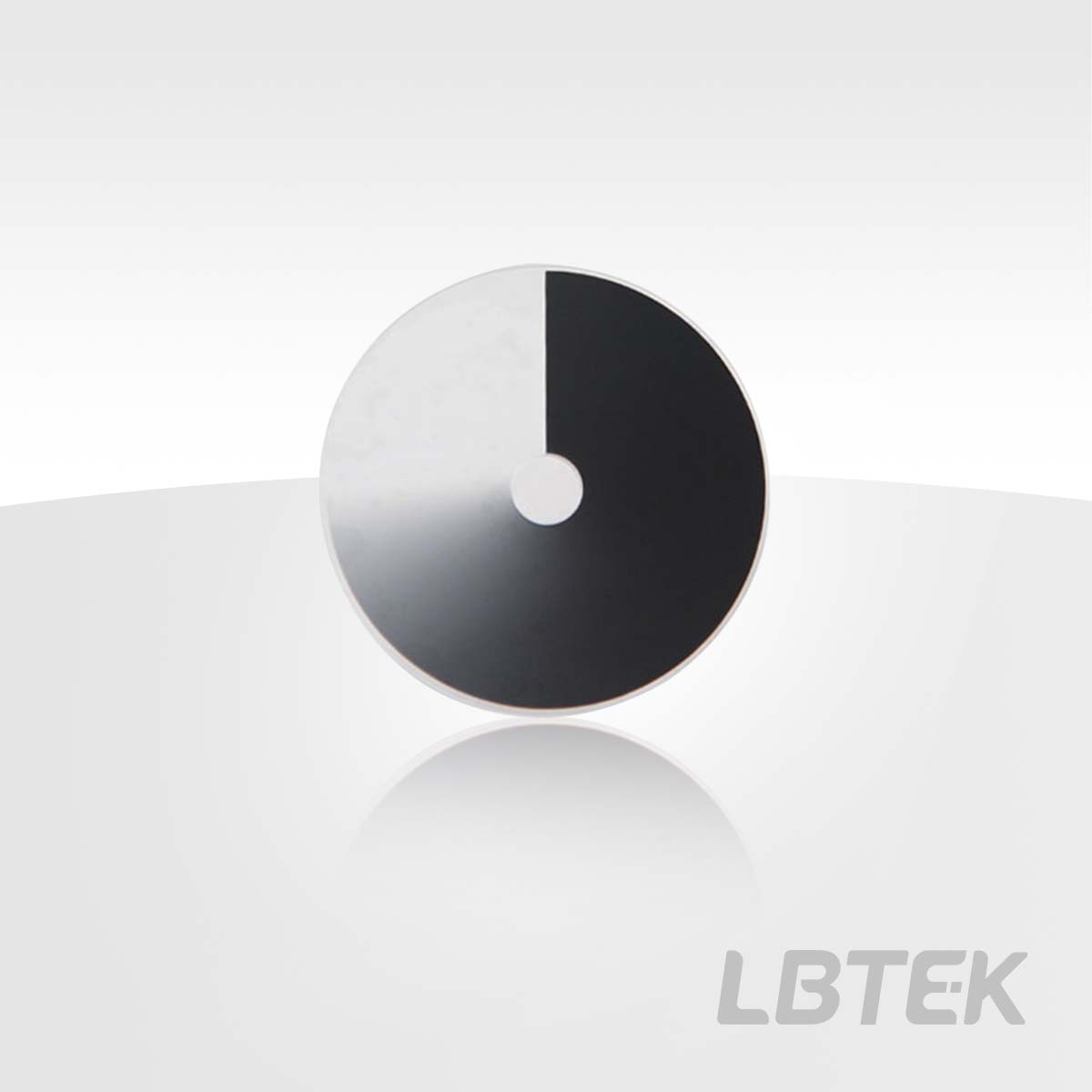

连续型中性密度滤光片，工作波长：240-1200 nm，未安装
- OD值范围：0.04-2.0、0.04-4.0、0.04-6.0
- 镀膜：铬镍铁合金
- 尺寸：Ø25 mm，Ø50 mm或Ø100 mm
LBTEK连续型中性密度滤光片采用紫外熔融石英基底和完整270°金属（铬镍铁合金）镀膜组成，设计用于240-1200 nm的透射波长范围。连续型中性密度滤光片的中心孔直径均为7.5 mm，便于机械件的安装，可通过旋转来调整连续型中性密度滤光片的OD值。尽管属于反射型中性密度滤光片，但铬镍铁合金膜仍会吸收部分入射光。为保证得到最佳的性能，建议入射光从镀铬镍铁合金膜的一侧入射。同时这种无保护层的金属膜要注意防止接触，接触则可能刮坏无保护表面，清洁时建议使用气吹。

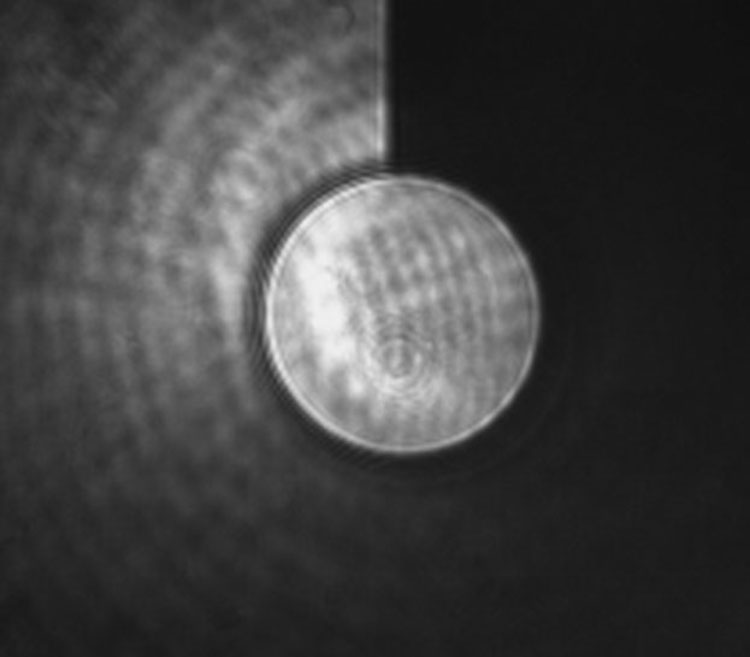

连续型中性密度滤光片透射光斑图
产品型号 | 外径 | OD值范围 | 厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| NDFR-100C-6 | Ø100 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥3,911.00 | 当天 | 加入购物车 | ||
| NDFR-50C-6 | Ø50 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥3,329.00 | 当天 | 加入购物车 | ||
| NDFR-25C-6 | Ø25 mm | 0.04（无镀膜）-6.0 | 2.0 mm | ¥2,937.00 | 当天 | 加入购物车 | ||
| NDFR-100C-4 | Ø100 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥3,109.00 | 当天 | 加入购物车 | ||
| NDFR-100C-2 | Ø100 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥3,109.00 | 当天 | 加入购物车 | ||
| NDFR-50C-4 | Ø50 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥2,731.00 | 当天 | 加入购物车 | ||
| NDFR-50C-2 | Ø50 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥2,731.00 | 当天 | 加入购物车 | ||
| NDFR-25C-4 | Ø25 mm | 0.04（无镀膜）-4.0 | 2.0 mm | ¥2,546.00 | 当天 | 加入购物车 | ||
| NDFR-25C-2 | Ø25 mm | 0.04（无镀膜）-2.0 | 2.0 mm | ¥2,546.00 | 当天 | 加入购物车 |
可变中性密度滤光片安装座，用于圆形中性密度滤光片
- 主体M6螺纹孔，附带M4螺纹孔转接件
- 适用于中心孔直径Ø7.5 mm的NDFR系列滤光片
- 适用光学元件厚度2 mm
LBTEK中性密度滤光片安装座，可以将中心孔直径Ø7.5 mm的NDFR系列滤光片安装到旋转轴上，安装滤光片时，首先用附送的1.5 mm六角扳手拧紧NDFR-PM侧面的固定螺丝，锁定旋转。用附送的2 mm的六角扳手拆掉银色内六角螺丝，在两个垫片间装入滤光片，然后装回转轮和螺丝组合。请注意按照原来的位置顺序放置平垫片和波形弹簧，并紧固螺栓。附送1.5 mm和2.0 mm六角扳手各1个。
中性密度滤光片安装座组装
产品型号 | 适用光学元件中心孔直径 | 适用光学元件厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| NDFR-PM | Ø7.5 mm | 2 mm | ¥401.00 | 当天 | 加入购物车 |
