产品说明

光学材质：N-BK7
工作波长：400 nm-700 nm（增透膜）
用途：成像、扩束或缩束

平凹透镜一面凹面一面为平面，具有负焦距。通常用于光束准直、增加（减小）焦距或扩大（缩小）图像。为了得到更小球差，当入射光束为准直光束时，准直光束应入射到平凹透镜的凹面。 N-BK7是最常见的透镜材料，多用于可见光和近红外应用领域。除了N-BK7平凹透镜以外，LBTEK还提供N-SF11、紫外熔融石英和氟化钙平凹透镜，因为N-SF11具有较低的阿贝数，因此常用于制作焦距更小的透镜，UV熔融石英在紫外波段具有很好的透过率和较低的热膨胀系数，而氟化钙具有极高的损伤阈值和化学惰性。 LBTEK提供未镀膜平凹透镜和400 nm-700 nm、700 nm-1100 nm、1100 nm-1650 nm三种增透膜透镜。我们的透镜均精细加工，严格管控质量，保证LBTEK以合理的价格为用户提供高质量的透镜产品。

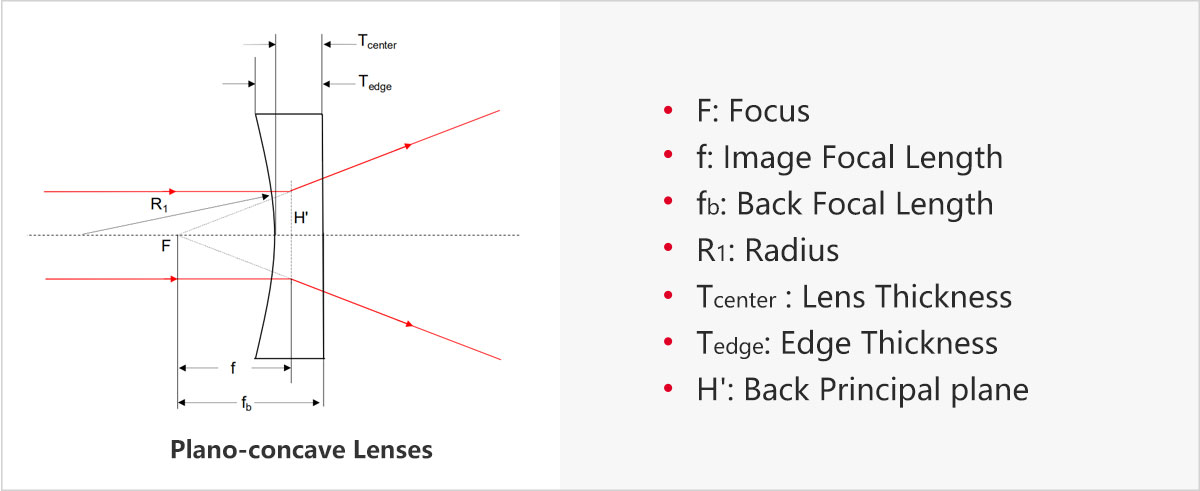

示意图

产品属性

光学元件材质N-BK7

焦距公差±1%

设计波长587.6

表面光洁度（划痕/麻点）40/20

平面平整度（@633 nm）λ/2

曲面光圈3

曲面局部光圈0.5

平凹透镜，N-BK7，增透膜：400 nm-700 nm

基片材质：N-BK7
工作波长：400 nm-700 nm（增透膜）
用途：成像、扩束或缩束
预安装机械外壳

LBTEK平凹透镜具有负焦距常用于成像或光束准直等应用。LBTEK平凹透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜都预安装标准透镜套筒或者透镜安装转接件。这些机械件表面均刻有产品型号、类型、直径和焦距，方便用户快速识别透镜参数。

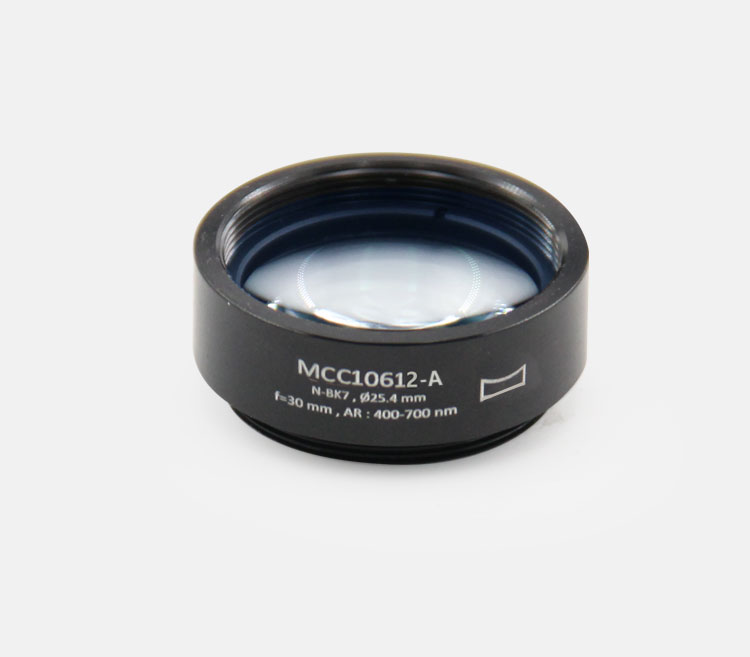

LBTEK透镜外壳表面均刻有产品型号等信息

产品型号	直径	焦距	单价	发货日期
MCC10613-A	25.4 mm	-100.0 mm	¥300.00	当天	加入购物车
MCC10612-A	25.4 mm	-75.0 mm	¥300.00	当天	加入购物车
MCC10610-A	25.4 mm	-50.0 mm	¥300.00	当天	加入购物车
MCC10310-A	12.7 mm	-50.0 mm	¥282.00	当天	加入购物车
MCC10307-A	12.7 mm	-30.0 mm	¥277.00	当天	加入购物车
MCC10305-A	12.7 mm	-25.0 mm	¥277.00	当天	加入购物车

平凹透镜，N-BK7，增透膜：400 nm-700 nm，未安装

基片材质：N-BK7
工作波长：400 nm-700 nm（增透膜）
用途：成像、扩束或缩束

LBTEK平凹透镜具有负焦距常用于成像或光束准直等应用。LBTEK平凹透镜是使用符合RoHS标准的N-BK7玻璃生产，N-BK7是最常用于高质量光学元件的材料，多用于可见光和近红外应用领域。LBTEK所有圆形透镜均可安装于LBTEK标准透镜套筒、固定式透镜镜架以及各类同轴安装板上。客户可针对不同应用场景选择最佳安装方式。

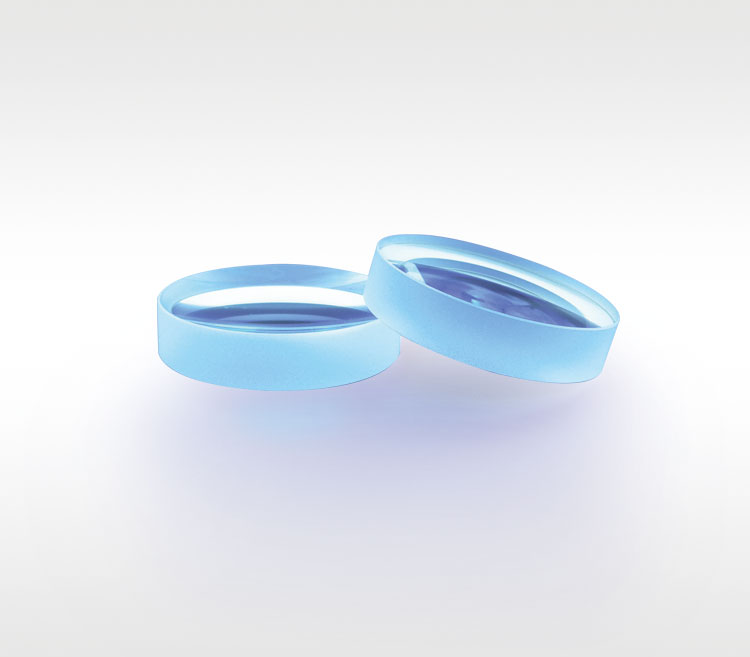

LBTEK未安装透镜适用于搭建紧凑型系统

产品型号	直径	焦距	单价	发货日期
CC10607-A	25.4 mm	-30.0 mm	¥227.00	当天	加入购物车
CC10613-A	25.4 mm	-100.0 mm	¥230.00	当天	加入购物车
CC10612-A	25.4 mm	-75.0 mm	¥230.00	当天	加入购物车
CC10610-A	25.4 mm	-50.0 mm	¥230.00	当天	加入购物车
CC10310-A	12.7 mm	-50.0 mm	¥211.00	当天	加入购物车
CC10307-A	12.7 mm	-30.0 mm	¥211.00	当天	加入购物车
CC10305-A	12.7 mm	-25.0 mm	¥211.00	当天	加入购物车
CC10024-A	6.0 mm	-24.0 mm	¥248.00	当天	加入购物车
