参数规格
反馈
产品说明
- 高分辨率的六轴滑台
- X轴、Y轴和Z轴都可进行粗调及微调，微调分辨率可达0.5 μm
- 可实现θx、θy、θz (摆动、俯仰和偏转) 调节
- 提供左、右手系配置
- 提供配件
LBTEK提供六轴光纤耦合位移台采用进口的6组交叉滚柱导轨和9个微分头组合，结构紧凑，精度高，负载大。其中X、Y、Z三轴都各有一个粗调微分头和微调微分头，粗调行程±6.5 mm，分辨率可达10 μm，微调行程 ±0.3 mm，微调通过差动结构分辨率可达0.5 μm。3个角度调节轴：θx轴行程 ±3°、分辨率0.49'，θy轴行程 ±3°、分辨率0.46'，θz轴行程 ±4°、分辨率0.55'。六轴光纤耦合位移台常用于于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯。LBTEK提供的CAP-1转接板能够转接FSV2系列光纤夹具，MAP-1转接板可与FMA系列固定安装座的配合使用。
演示视频
产品属性
材质铝合金
表面处理黑色阳极氧化
轴数六轴

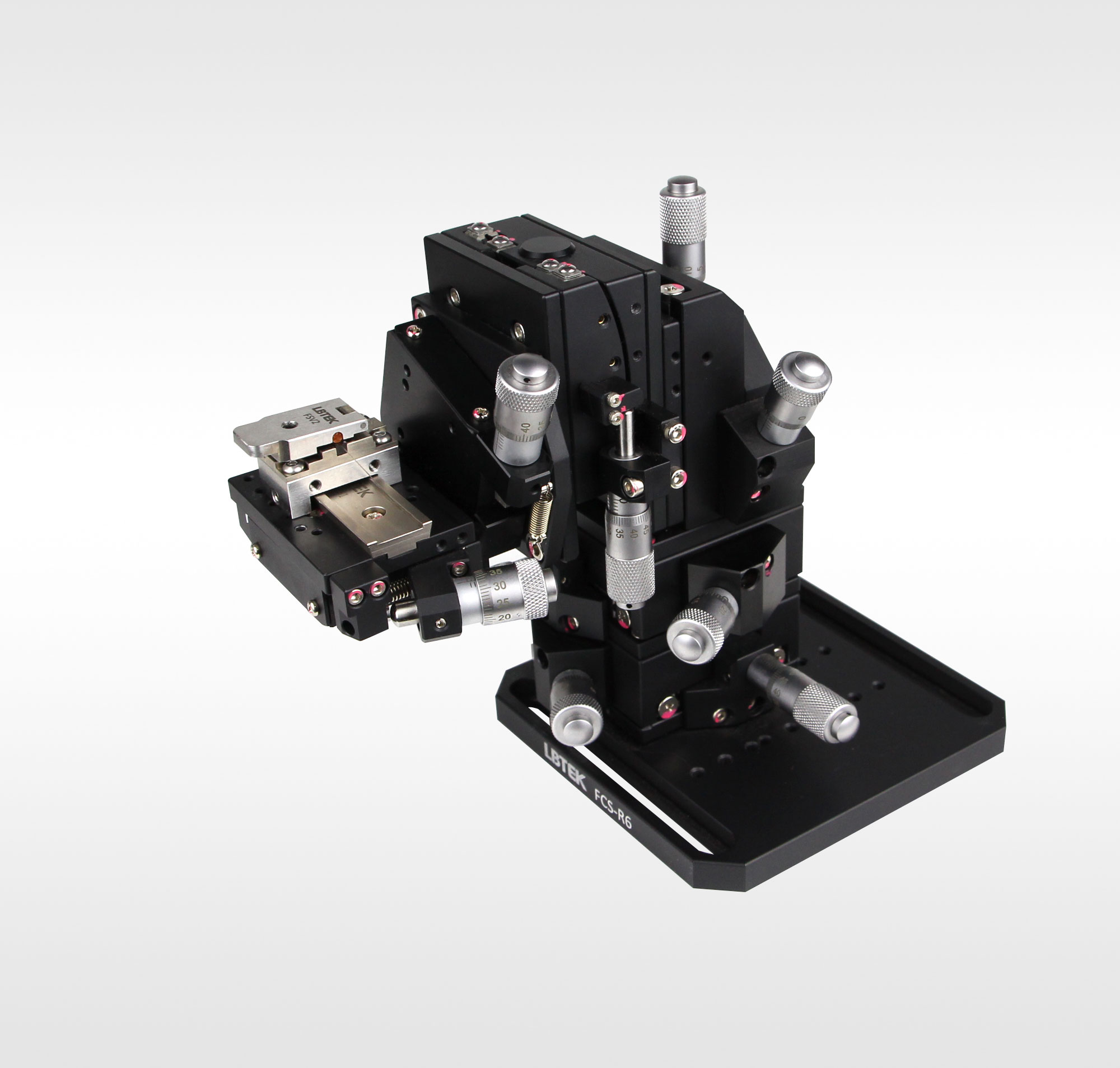

六轴光纤耦合位移台
- 适用于光纤耦合系统
- X轴、Y轴和Z轴都可进行粗调及微调
- 可实现θx、θy、θz (摆动、俯仰和偏转) 调节

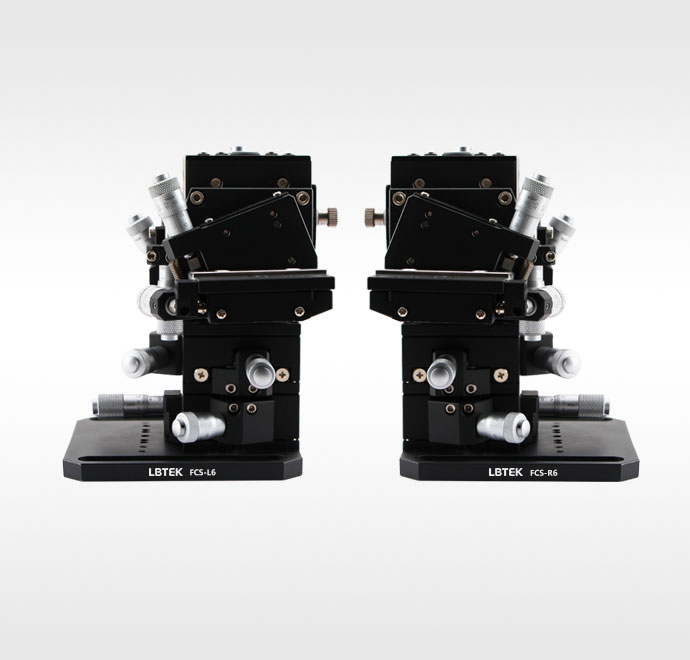

- 提供左、右手系配置
LBTEK 六轴光纤耦合位移台在高分辨率手动滑台(XYZ)基础上增加了角度滑台(θx θy θz)的6轴滑台。底板上的两个M6腰形安装槽孔用于固定位移台，购买LBTEK 六轴光纤耦合位移台附送4个M6内六角圆柱头螺钉。

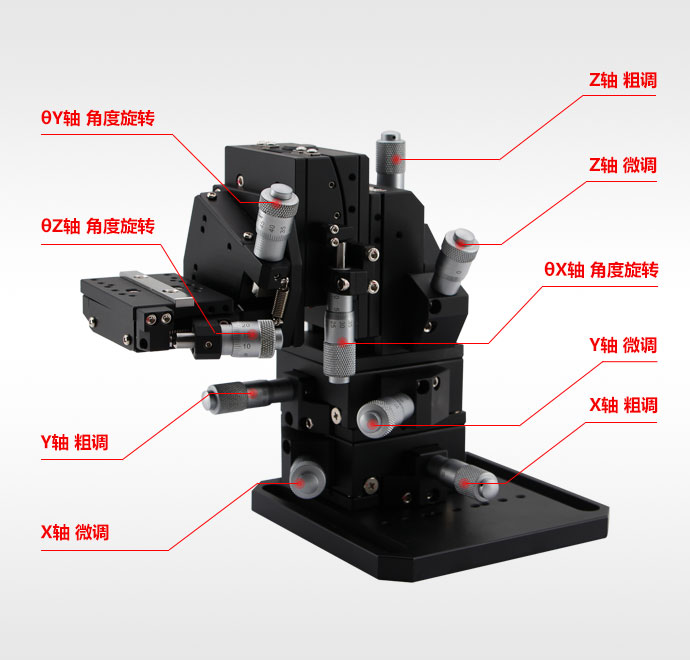

FCS-R6测微头示意
产品型号 | 类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| FCS-R6 | 右手系 | ¥21,430.00 | 当天 | 加入购物车 | ||
| FCS-L6 | 左手系 | ¥21,430.00 | 当天 | 加入购物车 |

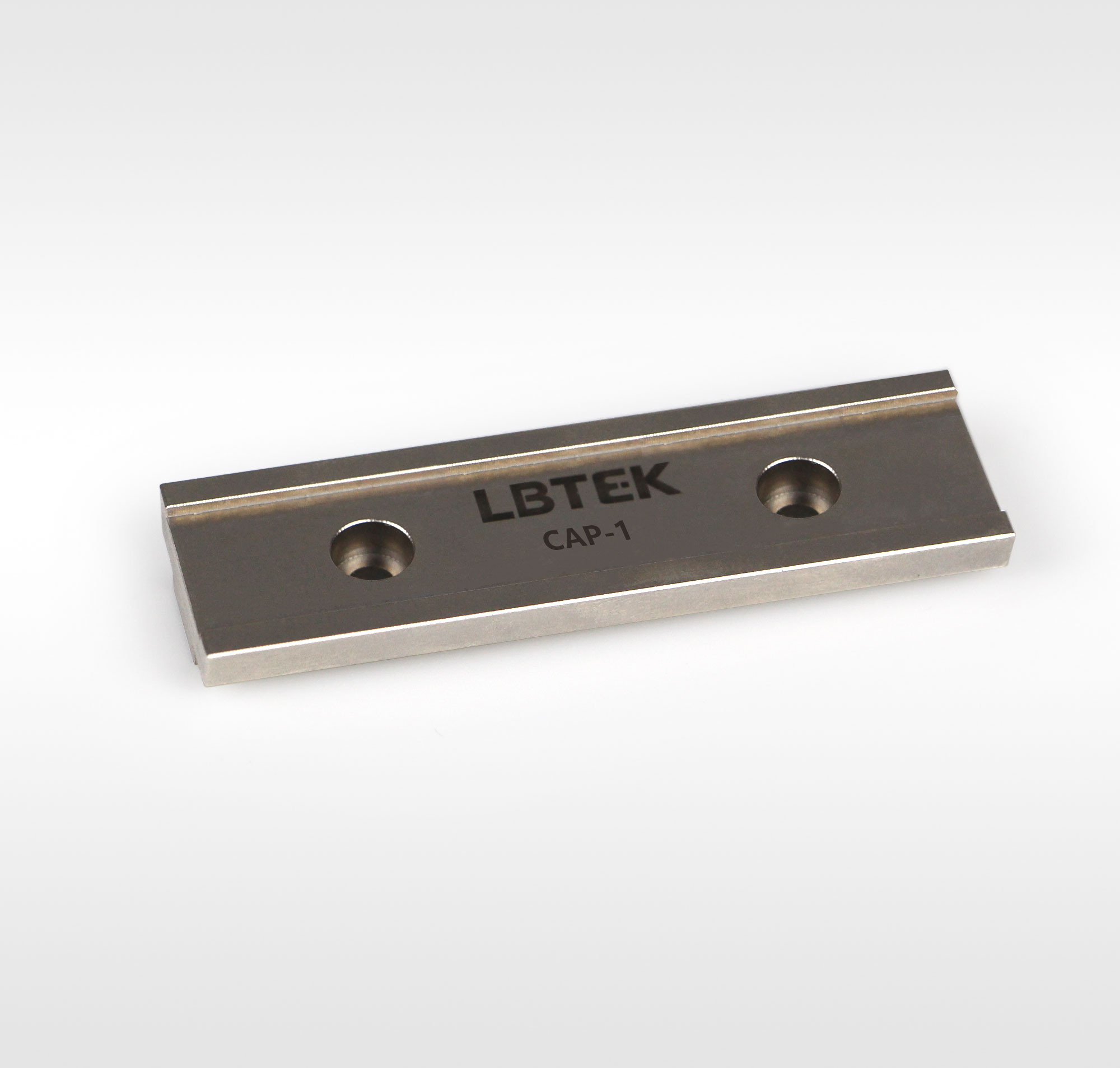

转接板，带燕尾槽
- 带燕尾槽，适用于FSV2系列光纤夹具
- 可直接安装于六轴光纤位移台
- 附带M3内六角圆柱头螺钉用于固定
LBTEK提供的CAP-1转接板下部带平键直接连接FCS-L6或FCS-R6六轴光纤耦合位移台，上部带燕尾槽可连接FSV2系列光纤夹具，可将六轴光纤耦合位移台与光纤夹具连接使用，附带2个M3内六角圆柱头螺钉用于固定转接板。
转接六轴光纤耦合位移台与FSV2光纤夹具
产品型号 | 适用产品 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CAP-1 | FSV2-125/FSV2-150 | ¥304.00 | 当天 | 加入购物车 |

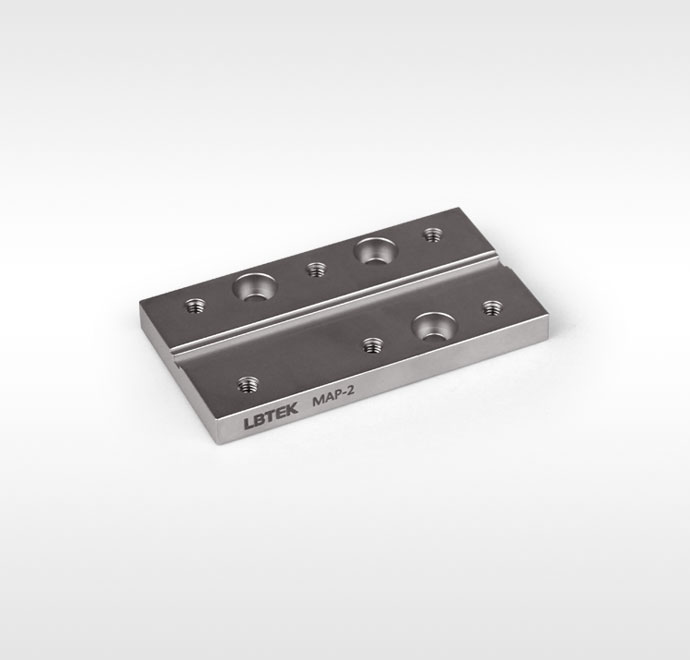

转接板，带导向凹槽
- 带导向凹槽，适用于FMA系列固定安装座
- 附带3个M4螺栓
LBTEK 提供的MAP-2转接板上部凹槽适配FMA系列固定安装座，用于五轴不锈钢光纤位移台FCSS-L5或FCSS-R5与FMA系列固定安装座的配合使用，转接板可用附带的M4螺钉固定，下部带有定位销孔。

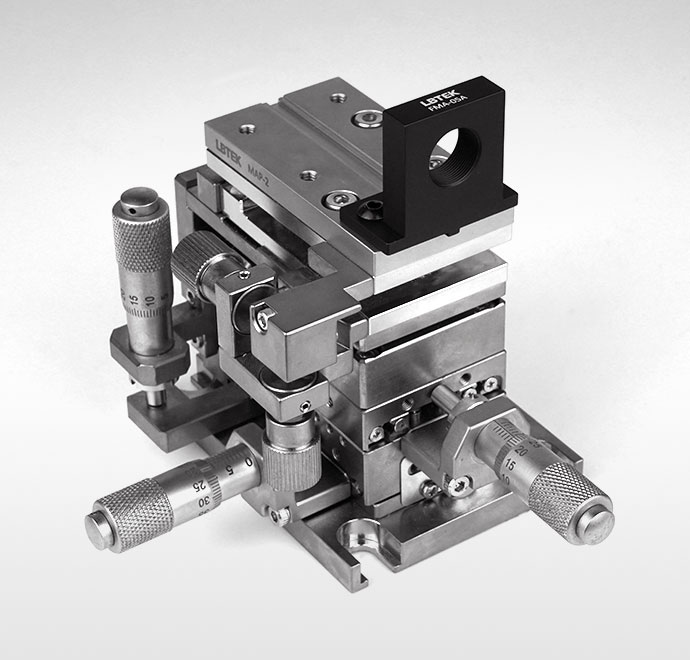

转接五轴不锈钢光纤位移台与FMA系列固定安装座
产品型号 | 适用产品 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| MAP-1 | FMA-RMSA/FMA-05A/FMA-1A | ¥498.00 | 当天 | 加入购物车 | ||
| MAP-2 | FMA-RMSA/FMA-05A/FMA-1A | ¥433.00 | 当天 | 加入购物车 |

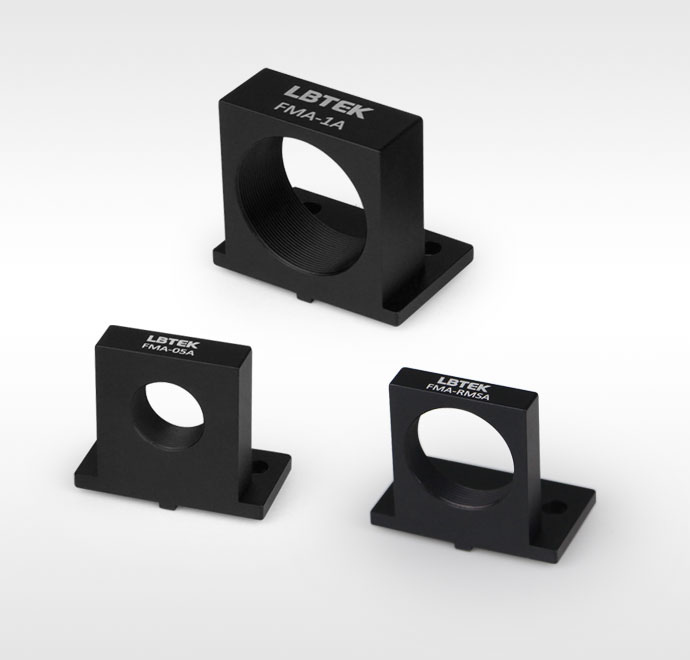

挠性位移台安装座
- 紧凑的L型安装座
- 光轴高度18 mm
- 适合搭配透镜套筒或物镜使用
- 附带2个M4螺栓
LBTEK 提供的FMA 系列安装座可与MAP-2转接板配合，将螺纹规格为RMS、SM05或SM1的元件集成到五轴不锈钢光纤位移台中。FMA系列固定安装座的光轴均位于挠性位移台上方18 mm处，非常适用于光纤耦合系统。
适用于光纤耦合系统，搭配透镜套筒
产品型号 | 光轴高度 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FMA-1A | 18 mm | SM1内螺纹 | ¥325.00 | 当天 | 加入购物车 | ||
| FMA-05A | 18 mm | SM05内螺纹 | ¥309.00 | 当天 | 加入购物车 | ||
| FMA-RMSA | 18 mm | RMS内螺纹 | ¥315.00 | 当天 | 加入购物车 |
