参数规格
组装
反馈
产品说明
- 适用于Ø25.4 mm光学元件
- 挠性夹紧方式
- 兼容30 mm同轴系统
LBTEK提供的 挠性同轴安装板，适用Ø25.4 mm光学元件或者透镜套筒，兼容30 mm同轴系统，可沿着同轴接杆自由滑动，侧面带M2.5内六角圆柱头螺钉，可用2 mm六角扳手紧固。所有同轴安装板均带有挠性锁紧，BFOPM-9BS除挠性锁紧外还带有挠性臂，可使其在同轴系统中不会产生过紧的束缚。BFOPM-9BS、FOPM-9BS、COPM1A、ROPM-9B、ROPM-12.5B中心SM1螺纹通孔，附带2个SM1R固定卡环，底部带M4螺纹孔，可连接光学接杆，BFOPM-9BS顶部还带有一个M6螺纹孔，COPM1B中心为光壁安装孔，用胶头螺钉紧固光学元件。
产品属性
材质6061-T6 铝合金
表面处理黑色阳极氧化
适用光学元件直径Ø25.4 mm

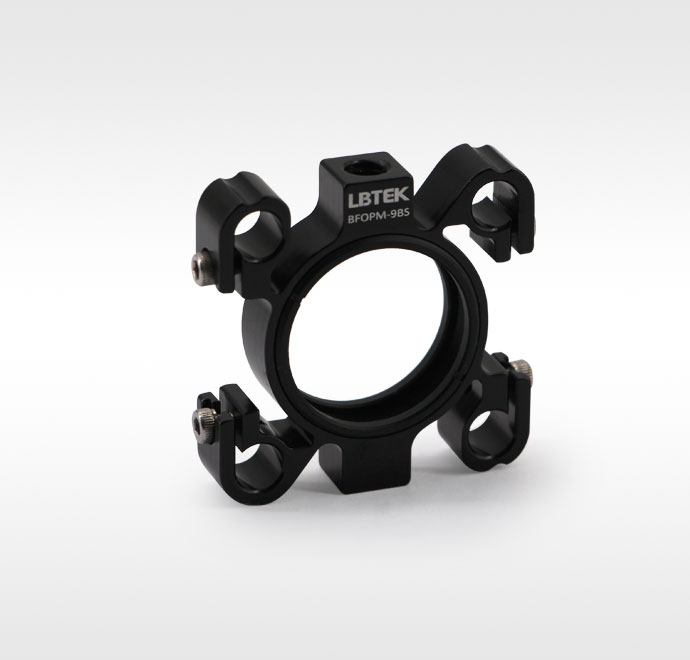

30 mm双向挠性同轴安装板
- 材质：6061-T6铝合金
- 中心带SM1螺纹通孔，附带2个SM1R卡环
- 安装最大厚度5 mm光学元件
LBTEK提供的 30 mm双向挠性同轴板适用安装Ø25.4 mm光学元件，安装最大厚度5 mm带SM1螺纹贯穿孔，附带2个SM1R固定卡环。底部和顶部分别带一个M4和M6螺纹孔，用于连接接杆，侧面带M2.5内六角圆柱头螺钉，可用2 mm六角扳手紧固。
BFOPM-9BS固定在同轴接杆上
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| BFOPM-9BS | Ø25.4 mm | 5 mm | Ø23.0 mm | ¥161.00 | 当天 | 加入购物车 |
30 mm卡入式挠性同轴安装板
- 材质：6061-T6铝合金
- 中心光壁孔或SM1螺纹孔
- 卡入式设计方便光学元件的插入或移出
LBTEK提供的 30 mm卡入式挠性同轴安装板适用安装Ø25.4 mm光学元件，COPM1B带光壁安装孔，使用胶头螺钉紧固光学元件，推荐安装光学元件最小厚度5 mm，COPM1A带SM1螺纹通孔，使用双卡环固定光学元件，安装最大厚度6 mm光学元件。2个同轴杆通孔兼容30 mm同轴系统，侧面带M2.5内六角圆柱头螺钉进行挠性锁紧，可用2 mm六角扳手紧固，卡入式设计方便光学元件的插入或移出。
COPM1B固定在同轴接杆上
产品型号 | 适用光学元件直径 | 适用光学元件厚度 | 中心孔规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| COPM1A | Ø25.4 mm | 最大6 mm | 螺纹孔 | ¥170.00 | 当天 | 加入购物车 | ||
| COPM1B | Ø25.4 mm | 最小5 mm | 光壁孔 | ¥312.00 | 当天 | 加入购物车 |
30 mm挠性同轴安装板
- 材质：6061-T6铝合金
- 附带2个SM1R卡环
- 中心带SM1螺纹通孔，安装最大厚度5 mm光学元件
- 厚度9 mm
LBTEK提供的 30 mm挠性同轴安装板适用安装Ø25.4 mm光学元件，厚度9 mm带SM1螺纹贯穿孔，附带2个SM1R固定卡环。挠性夹持方式，可以增大与接杆的接触面积。底部带一个M4螺纹孔，用于连接接杆，4个同轴杆通孔兼容30 mm同轴系统，侧面带M3内六角圆柱头螺钉，可用2.5 mm六角扳手紧固。
FOPM-9BS安装于同轴系统
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 通光孔径 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| FOPM-9BS | Ø25.4 mm | 5 mm | Ø23.0 mm | ¥152.00 | 当天 | 加入购物车 |
30 mm可移除挠性同轴板
- 材质：6061-T6铝合金
- 中心SM1螺纹孔，附带2个SM1R卡环
- 挠性锁紧设计便于拆卸小段同轴系统
LBTEK提供的 30 mm可移除挠性同轴安装板适用安装Ø25.4 mm光学元件，带SM1螺纹通孔，使用双卡环固定。ROPM-9B安装最大厚度5 mm光学元件，ROPM-12.5B安装最大厚度8.5 mm光学元件。底部带一个M4螺纹孔，用于连接接杆，4个同轴杆通孔兼容30 mm同轴系统，侧面带M2.5内六角圆柱头螺钉和M4凹端紧定螺钉进行锁紧，可用2 mm六角扳手紧固，挠性锁紧设计方便实现小段同轴系统的插入或移出。

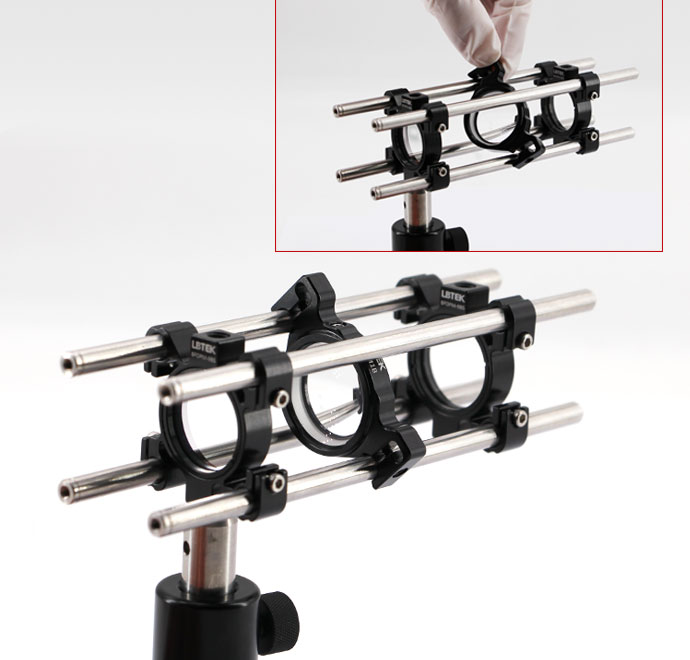

小段同轴系统的拆装
产品型号 | 适用光学元件直径 | 适用光学元件最大厚度 | 安装板厚度 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|---|
| ROPM-12.5B | Ø25.4 mm | 8.5 mm | 12.5 mm | ¥189.00 | 当天 | 加入购物车 | ||
| ROPM-9B | Ø25.4 mm | 5 mm | 9 mm | ¥137.00 | 当天 | 加入购物车 |
30 mm挠性同轴安装板，用于将五轴光纤耦合器转接至30 mm同轴系统中
- 带有四个M2螺孔，用来固定五轴光纤耦合器
- 兼容30 mm同轴系统
- 中心带SM1螺纹，附送一个SM1R卡环
LBTEK 30 mm挠性同轴安装板FOPM-9B设计用来在30 mm同轴系统中对五轴光纤耦合器居中。直径6 mm接杆可以插入到转接件附带的四个同轴孔中，如右图所示。此外，转接件还附带必需的四个M2内六角螺钉，用来将五轴光纤耦合器固定到转接件上。其同轴板具有SM1内螺纹，使其能够用于我们的透镜套筒系列产品。
五轴光纤耦合器安装于FOPM-9B上，转接至30 mm同轴系统
产品型号 | 兼容同轴系统规格 | 中心孔规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FOPM-9B | 30 mm同轴 | SM1螺纹 | ¥154.00 | 当天 | 加入购物车 |
