产品说明

提供精确、稳定的Z轴升降调节
杠杆驱动结构，包含一组交叉滚柱导轨，具备一定载荷承载能力和高定位精度
可与LS90系列手动线性位移台自由组装成二轴、三轴位移台

LBTEK Z轴直线位移台，采用杠杆驱动结构，一组交叉滚柱导轨导向结构，并配合进口微分头，具备一定载荷承载能力和高定位精度，非常适用于安装需要调节高度的光机械组件。此外，LBTEK 提供的Z轴直线位移台可与LS90系列手动线性位移台组装成XZ/YZ/XYZ轴位移台。另带手拧锁紧螺钉，并提供内六角扳手槽口紧固结构，Z轴直线位移台到达预定位置后可锁紧固定。底座和台面都有标准孔距的M6安装螺纹孔及通孔阵列，以满足常用安装要求。

产品属性

材质铝合金

表面处理黑色阳极氧化

Z轴调节行程10 mm/25 mm

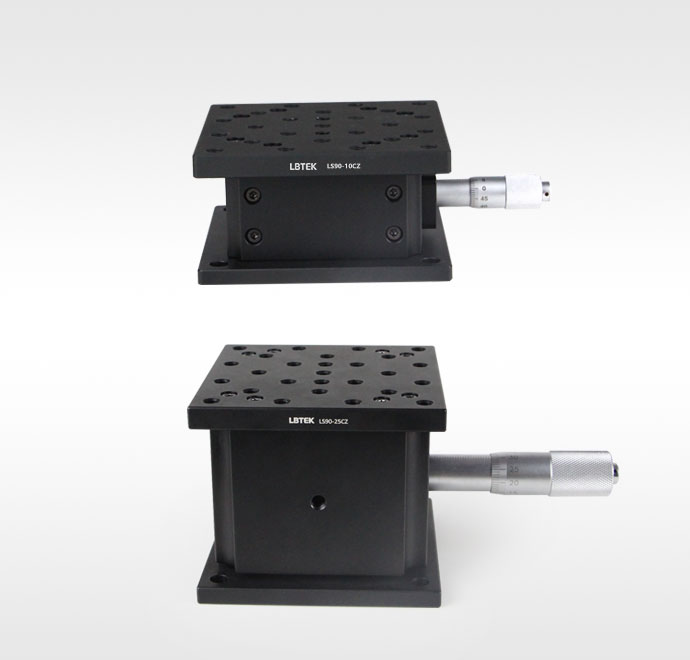

Z轴直线位移台，90 mm×90 mm

台面尺寸 90 mm×90 mm
Z轴调节行程可选 10 mm和25 mm
Z轴向负载能力 3 kgf
调节精度 0.5 mm/转

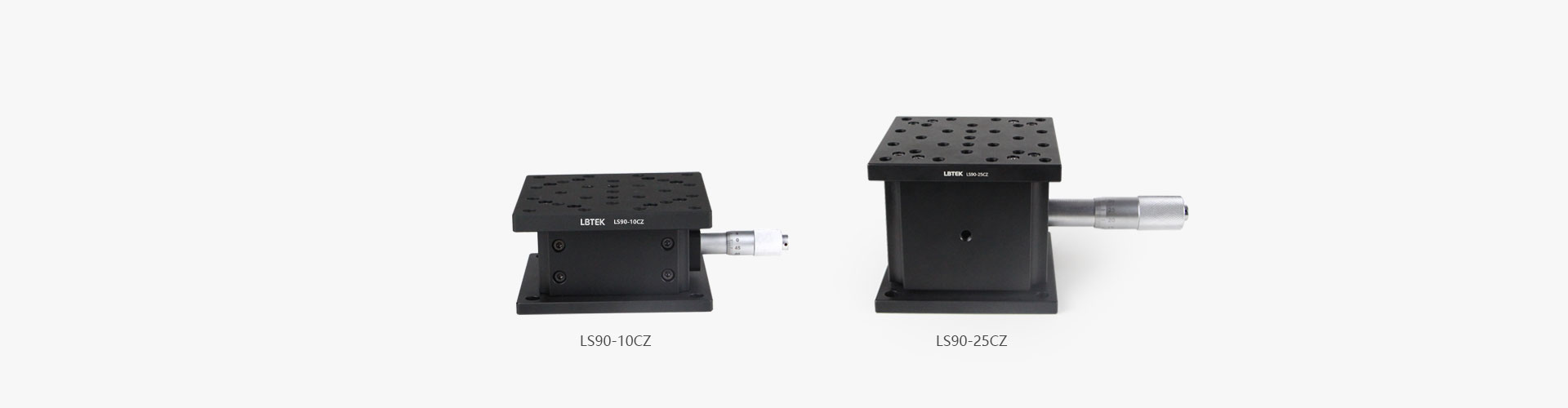

LBTEK Z轴直线位移台的Z轴位移行程有10 mm和25 mm可选，测微头最小刻度为10 μm，其中LS90-10CZ直线位移精度可达3 μm，底座安装面至安装台面高度可调范围47.5 mm~57.5 mm。LS90-25CZ直线位移精度可达5 μm，底座安装面至安装台面高度可调范围74 mm~99 mm，底座、台面平行度可达100 μm，Z轴向负载能力为3 kgf，因此具备一定载荷承载能力和高定位精度。Z轴直线位移台台面尺寸为90 mm×90 mm，带孔间距为25 mm的M6螺纹孔，并配有2个定位孔以便于组合二轴、三轴位移台。Z轴直线位移台底部配有四个安装孔，可以使用M6螺丝直接固定在孔间距为25 mm的M6光学平台上，安装非常方便。购买LBTEK的Z轴直线位移台附送2个Ø5 mm定位圆柱销，4个M6内六角圆柱头螺钉及5 mm短头内六角扳手。

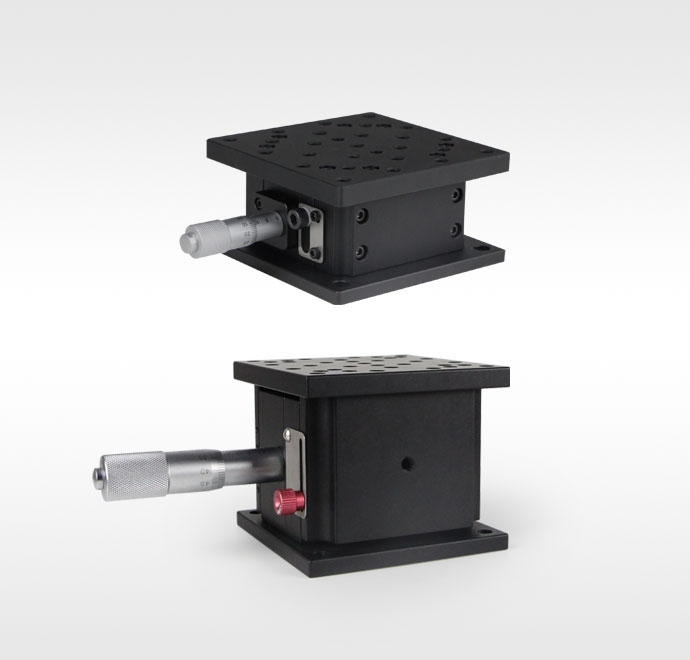

带锁紧结构

	产品型号	台面尺寸	Z轴调节行程	单价	对比	发货日期
	LS90-25CZ	90 mm×90 mm	25 mm	¥4,174.00		当天	加入购物车
	LS90-10CZ	90 mm×90 mm	10 mm	¥2,587.00		当天	加入购物车
