尼康物镜

  • 参数规格
  • 技术说明
产品说明
  • 半复消色差、复消色差可选
  • 干物镜、水浸物镜、油浸物镜可选
  • 设计用于焦距200 mm的套管透镜

     LBTEK提供多种Nikon无限远校正显微物镜,波长范围覆盖紫外到近红外,可用于明场显微镜、暗场显微镜、DIC显微镜、荧光显微镜、偏光显微镜、多光子显微镜和相差显微镜。LBTEK提供的Nikon物镜按消色差性能的可以分为平场半复消色差物镜(也称为平场萤石物镜或平场氟石物镜)和复消色差物镜,复消色差物镜的成像质量高于半复消色差物镜;按成像时浸入的液体可分为干物镜、油浸物镜、水浸式物镜。NAPO25XCW-MP和NAPO25XCW-MP1300两款物镜针对使用多光子共聚焦显微镜的深层组织成像进行了优化,是多光子成像的理想选择。NPLNFL10XDLL和NPLNFL10XDLL两款物镜针对正相差成像设计,是相差显微镜的不二选择。利用LBTEK转接件SM1-M25A或SM1-M32A,可以将物镜转接到1英寸光学元件安装架上。

示意图

相差物镜

相差物镜适用于样品与背景对比度较小的半透明样品,相差物镜可以将样品和背景的相位差转变为振幅差,增强对比度。如图1所示为相差成像原理示意图,照明光经过环状光阑和聚光镜形成空心锥形光束照明样品,光与样品的相互作用会产生透射的光束和衍射的光束,衍射光较透射光会有π/2(典型值)的相位延迟。相差环的作用是使透射光束和衍射光束产生π/2的相位差,如果直接透射的光相位延迟π/2将形成负相差,两束光在像平面光程差为0,产生亮图案,也叫亮相差;如果直接透射的光相位超前π/2将形成正相差,两束光在像平面光程差为λ/2,产生暗图案,也叫暗相差。



1 相差成像原理示意图



环形光阑                                                                          相差环

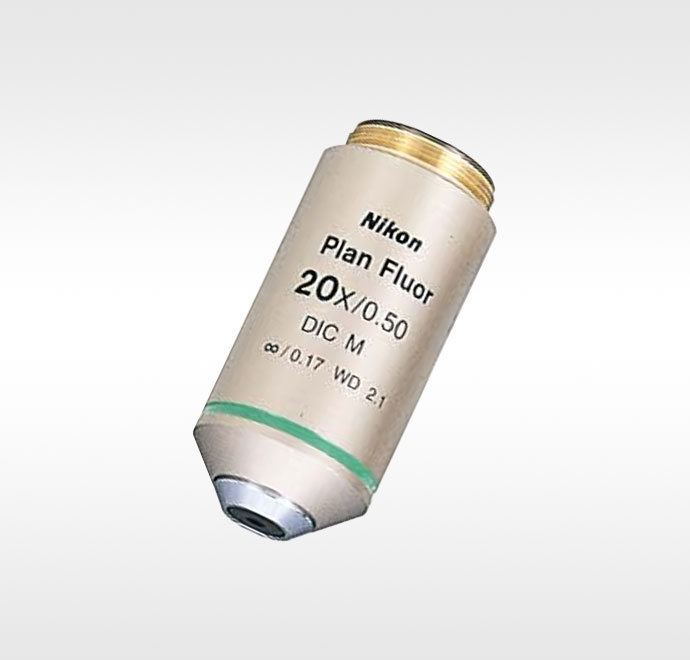

尼康平场半复消色差干物镜
  • 无限远校正平场半复消色差设计
  • 设计用于焦距200 mm的套管透镜
  • 螺纹类型:M25 mm×0.75 mm
  • 工作波长:紫外到可见光

LBTEK提供Nikon生产的平场半复消色差干物镜,该系列物镜针对明场成像和荧光观察而设计,在紫外到可见光的波长范围内具有很高的透射率,并且可以成平坦的像。LBTEK提供放大倍率4X、10X、20X、40X、60X的Nikon平场半复消色差物镜,其中,放大倍率10X、20X、40X、60X的物镜还适用于暗场、偏光、DIC显微镜,具体参数请见产品规格表。

使用LBTEK螺纹转接件SM1-M25A可以将该类物镜安装到具有SM1内螺纹的安装架上
产品型号 数值孔径(NA) 放大倍率 工作距离 工作波长 对比 单价 发货日期 购物车
NPLNFL4Xnew 0.13 4 17.2 mm UV to NIR
¥4039 联系客服
加入购物车
NPLNFL10Xnew 0.3 10 16.0 mm UV to NIR
¥7315 联系客服
加入购物车
NPLNFL40Xnew 0.75 40 0.66 mm UV to NIR
¥9105 联系客服
加入购物车
NPLNFL20Xnew 0.5 20 2.1 mm UV to NIR
¥8077 联系客服
加入购物车
NPLNFL60XCnew 0.85 60 0.31-0.4 mm UV to NIR
¥23955 联系客服
加入购物车
尼康平场半复消色差油浸物镜
  • 无限远校正平场半复消色差设计
  • 设计用于焦距200 mm的套管透镜
  • 螺纹类型:M25 mm×0.75 mm
  • 适用于紫外到可见光光谱范围

LBTEK提供Nikon放大倍率100X的平场半复消色差油浸物镜,该物镜在紫外到可见光的波长范围内具有很高的透射率,并且可以成平坦的像。该物镜针对明场成像和荧光观察而设计,同时还适用于暗场、偏光、DIC显微镜,具体参数请见产品规格表。

使用LBTEK螺纹转接件SM1-M25A可以将该类物镜安装到具有SM1内螺纹的安装架上
产品型号 数值孔径(NA) 放大倍率 工作距离 工作波长 对比 单价 发货日期 购物车
NPLNFL100XOInew 1.3 100 0.16 mm UV to VIS
¥21171 联系客服
加入购物车
尼康平场半复消色差水浸式物镜
  • 无限远校正平场半复消色差设计
  • 设计用于焦距200 mm的套管透镜
  • 螺纹类型:M32 mm×0.75 mm
  • 适用于多光子成像和生命科学

LBTEK提供Nikon放大倍率16X的平场半复消色差水浸式物镜,可以形成平坦的像。该物镜针对明场成像和可见光荧光观察而设计,同时还适用于紫外光荧光观察、偏光、DIC显微镜及近红外DIC显微镜,具体参数请见产品规格表。

使用LBTEK螺纹转接件SM1-M32A可以将该类物镜安装到具有SM1内螺纹的安装架上
产品型号 数值孔径(NA) 放大倍率 工作距离 工作波长 对比 单价 发货日期 购物车
NPLNFL16XWnew 0.8 16 3.0 mm UV to VIS
¥56787 联系客服
加入购物车
尼康复消色差水浸式物镜
  • 无限远校正平场半复消色差设计
  • 设计用于焦距200 mm的套管透镜
  • 螺纹类型:M25 mm×0.75 mm

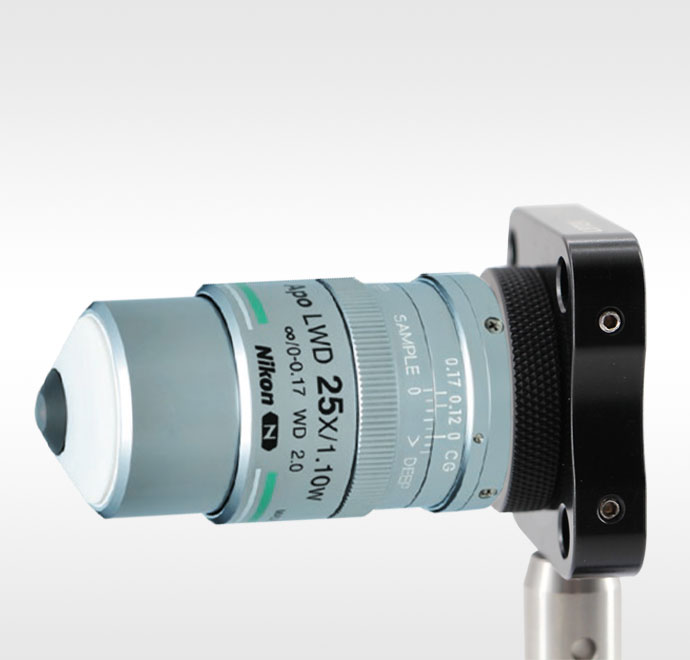

LBTEK提供Nikon放大倍率为25X、40X、60X的复消色差水浸式物镜,该物镜在可见光到近红外的波长范围内具有非常好的色差校正性能。NAPO25XCW-MP、NAPO25XCW-MP1300针对使用多光子共聚焦显微镜的深层组织成像进行了优化,是多光子成像的理想选择。该系列物镜适用于明场显微镜、荧光显微镜和DIC显微镜,具体参数请见产品规格表。

使用LBTEK螺纹转接件可以将该类物镜安装到具有SM1内螺纹的安装架上
产品型号 数值孔径(NA) 放大倍率 工作距离 工作波长 对比 单价 发货日期 购物车
NAPO25XCW-MPnew 1.1 25 2.0 mm UV to VIS
¥233693 联系客服
加入购物车
NAPO25XCW-MP1300new 1.1 25 2.0 mm UV to VIS
¥254137 联系客服
加入购物车
NAPO40XCWnew 1.15 40 0.59-0.61 mm UV to VIS
¥131884 联系客服
加入购物车
NAPO40XWnew 0.8 40 3.5 mm UV to VIS
¥23789 联系客服
加入购物车
NAPO60XWnew 1.0 60 2.8 mm UV to VIS
¥37913 联系客服
加入购物车
尼康平场半复消色差相差物镜,DLL(Dark Low Low)
  • 无限远校正平场半复消色差设计
  • 螺纹类型:M25 mm×0.75 mm
  • DLL相位类型

LBTEK提供Nikon放大倍率为10X、20X的平场半复消色差相差物镜,该物镜在紫外到可见光的波长范围内具有良好的透过率。为了得到最佳相差,相差物镜使用时需要配套对应的环形光阑,环形光阑的选取根据显微镜的机型而定,选取时请联系LBTEK技术支持。LBTEK提供的相差物镜为正相差物镜,经过被观测物的光在像面干涉相消,形成暗图像,亮背景,对比度较强,正相差物镜的原理见技术说明。具体参数请见产品规格表。

使用LBTEK螺纹转接件SM1-M25A可以将该类物镜安装到具有SM1内螺纹的安装架上
产品型号 数值孔径(NA) 放大倍率 工作距离 工作波长 对比 单价 发货日期 购物车
NPLNFL10XDLLnew 0.3 10 16 mm UV to VIS
¥13031 联系客服
加入购物车
NPLNFL20XDLLnew 0.5 20 2.1 mm UV to VIS
¥13403 联系客服
加入购物车
