参数规格
反馈

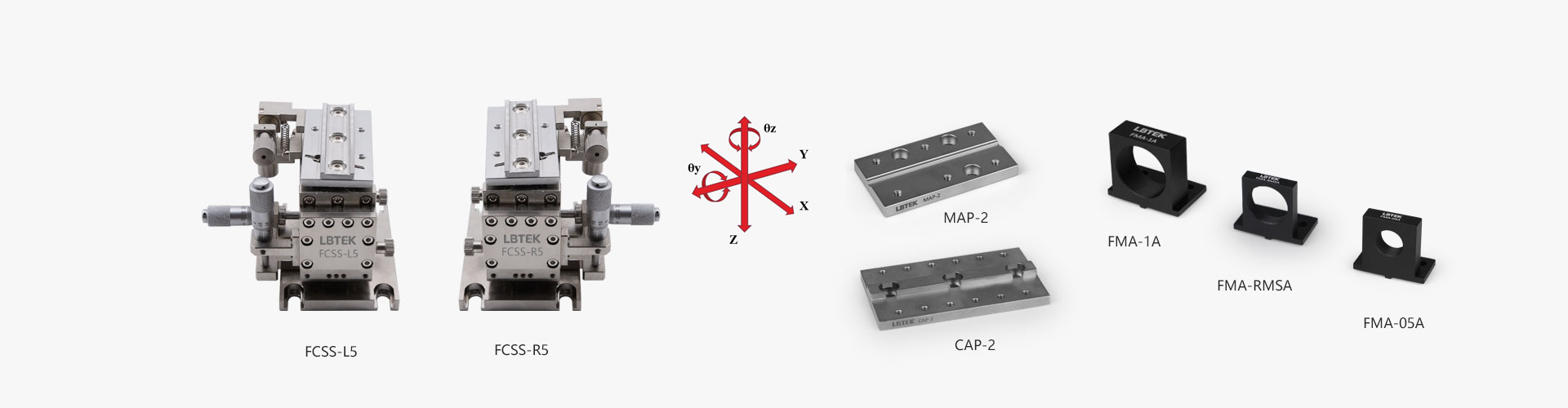

产品说明
- 高分辨率的五轴滑台
- X轴、Y轴和Z轴线性行程
- θy、θz (俯仰、摆动) 角度调节
- 提供左、右手系配置
- 提供配件
LBTEK提供的五轴不锈钢光纤位移台采用高精度交叉滚柱导轨和3个微分头、2个精密调节螺纹副组合，精度高、负载大、结构紧凑。其中X、Y、Z三轴都各有一个微分头，X、Y轴行程±6.5 mm，Z轴行程±5 mm，分辨率可达10 μm/刻度。2个角度调节轴：θy、θz轴行程 ±3°，调节精度0.3°/转。适用于调整光纤阵列和光波导等多芯器件的调芯用途。LBTEK提供的CAP-2转接板能够转接FSV1系列光纤夹具，MAP-2转接板可与FMA系列固定安装座的配合使用。
产品属性
材质不锈钢
表面处理镀镍
轴数五轴

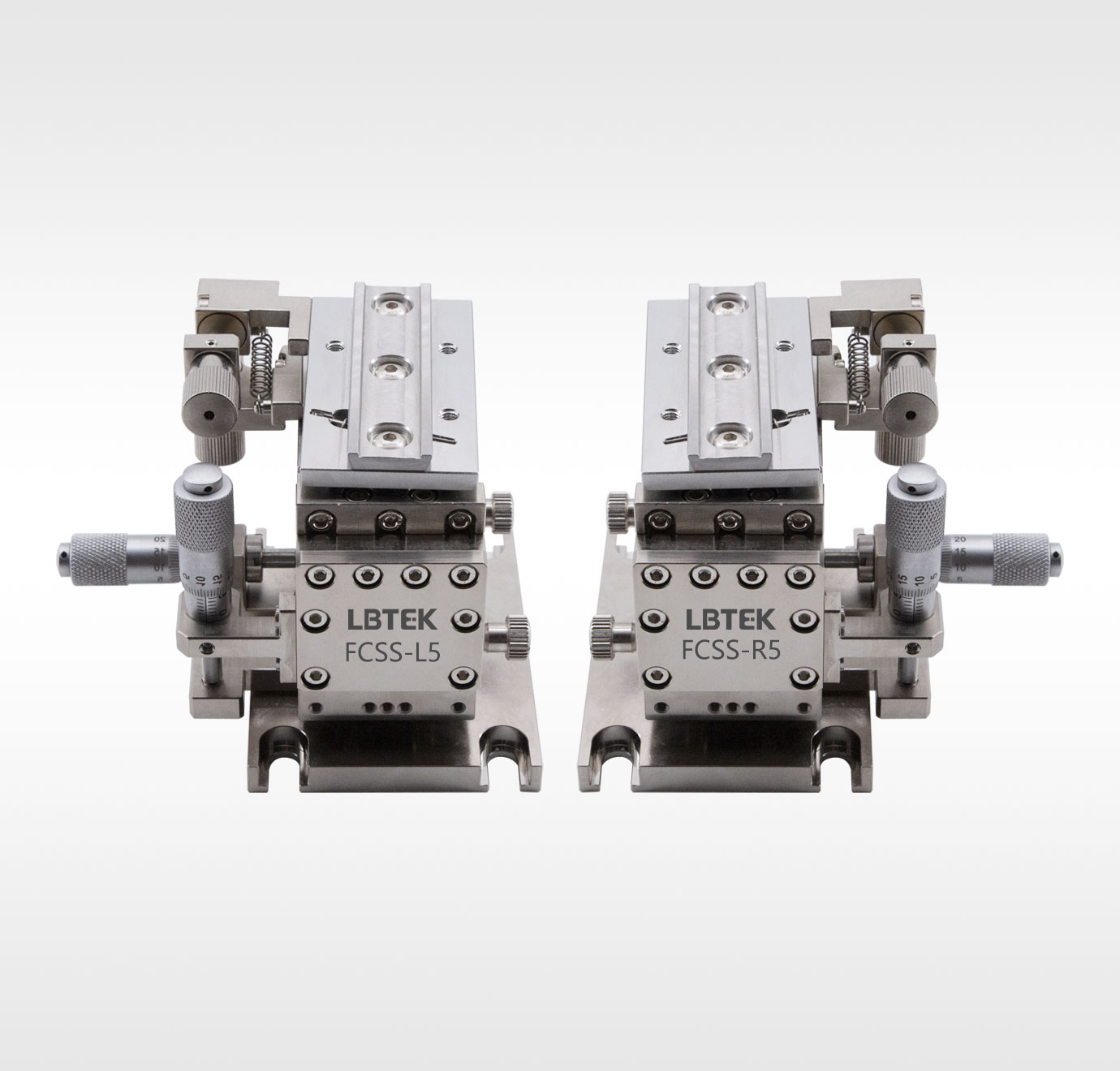

五轴不锈钢光纤位移台
- 适用于光纤耦合系统
- X轴、Y轴和Z轴线性调节
- θy、θz角度调节
- 左/右手系配置
LBTEK 五轴不锈钢光纤位移台，是具有高分辨率线性滑台(XYZ)、角度滑台 (θyθz) 的五轴滑台。X、Y轴行程±6.5 mm，Z轴行程±5 mm，分辨率可达10 μm/刻度。θy、θz轴行程 ±3°，调节精度0.3°/转。底板上的4个M6的 U形安装槽孔用于固定位移台，购买LBTEK五轴不锈钢光纤位移台附送4个M6内六角圆柱头螺钉。

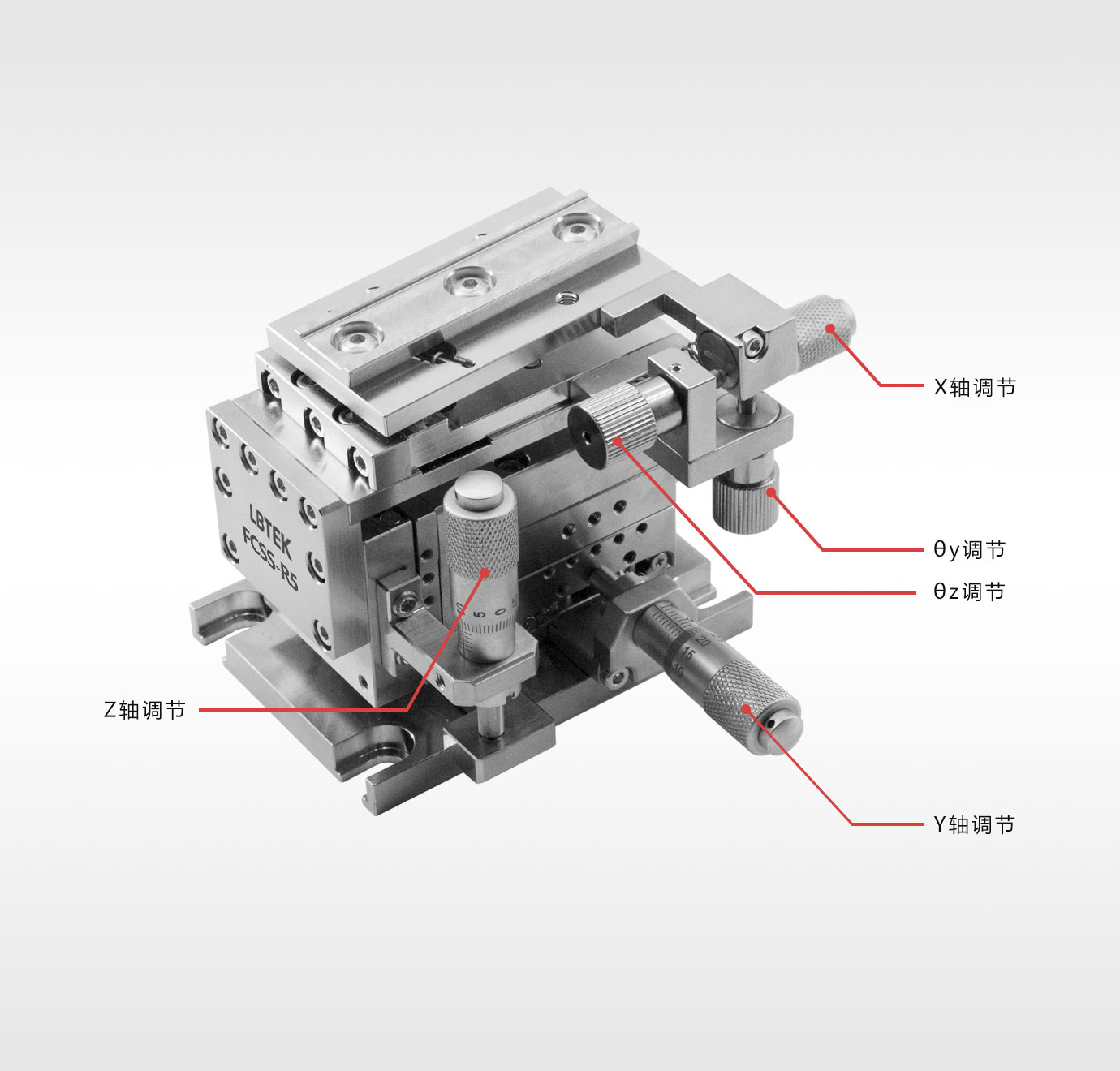

FCSS-L5测微头示意图
产品型号 | 类型 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| FCSS-R5 | 右手系 | ¥12,820.00 | 当天 | 加入购物车 | ||
| FCSS-L5 | 左手系 | ¥12,820.00 | 当天 | 加入购物车 |

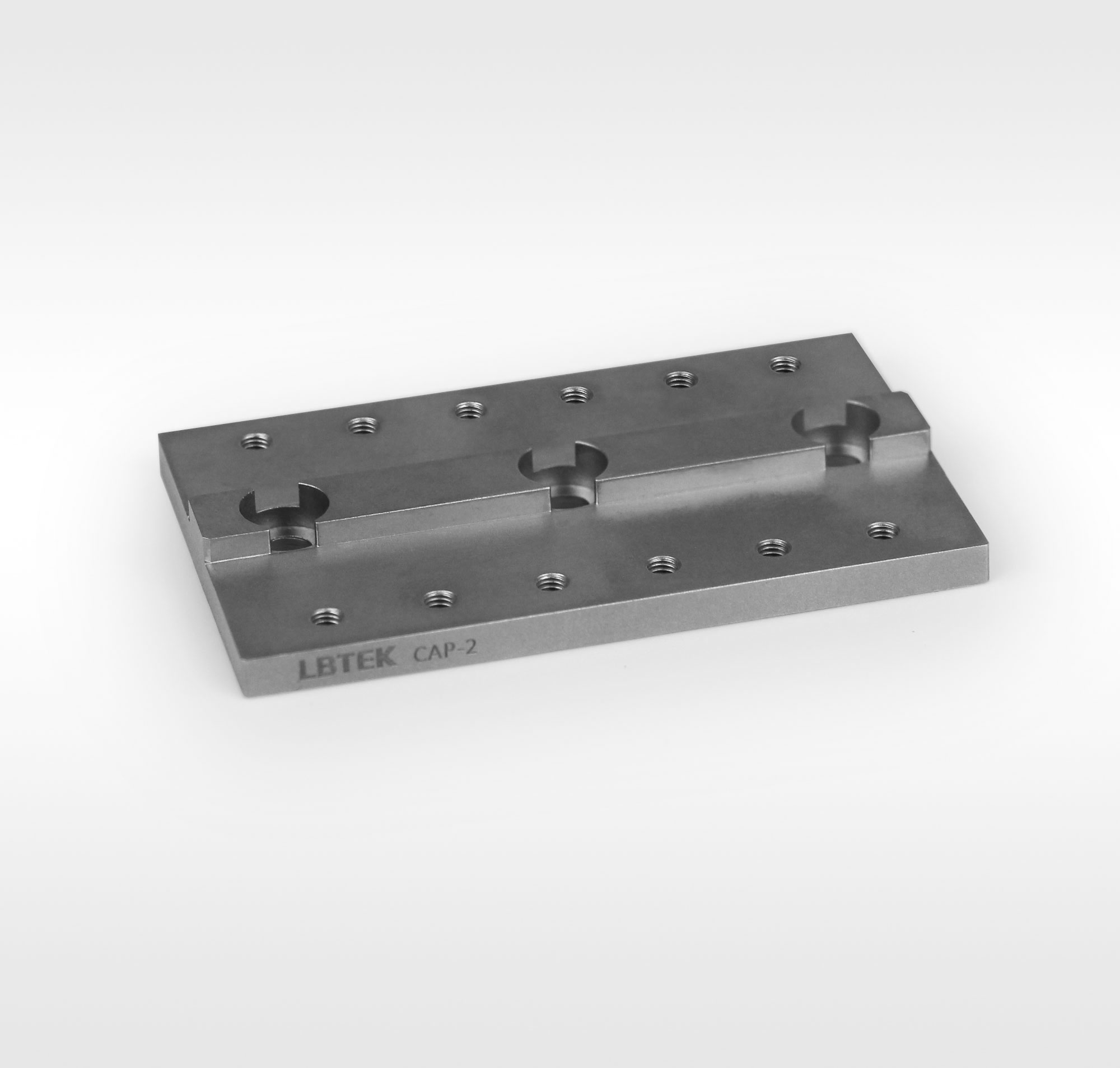

转接板，带导向平键
- 带导向平键，适用于FSV1系列光纤夹具
- 附带3个M4螺栓
LBTEK 提供的CAP-2转接板上部带平键可连接FSV1系列光纤夹具，用于五轴不锈钢光纤位移台FCSS-L5或FCSS-R5与光纤夹具的配合使用，带有12个M3螺纹孔用于安装光纤夹具，转接板可用附带的M4螺钉固定。

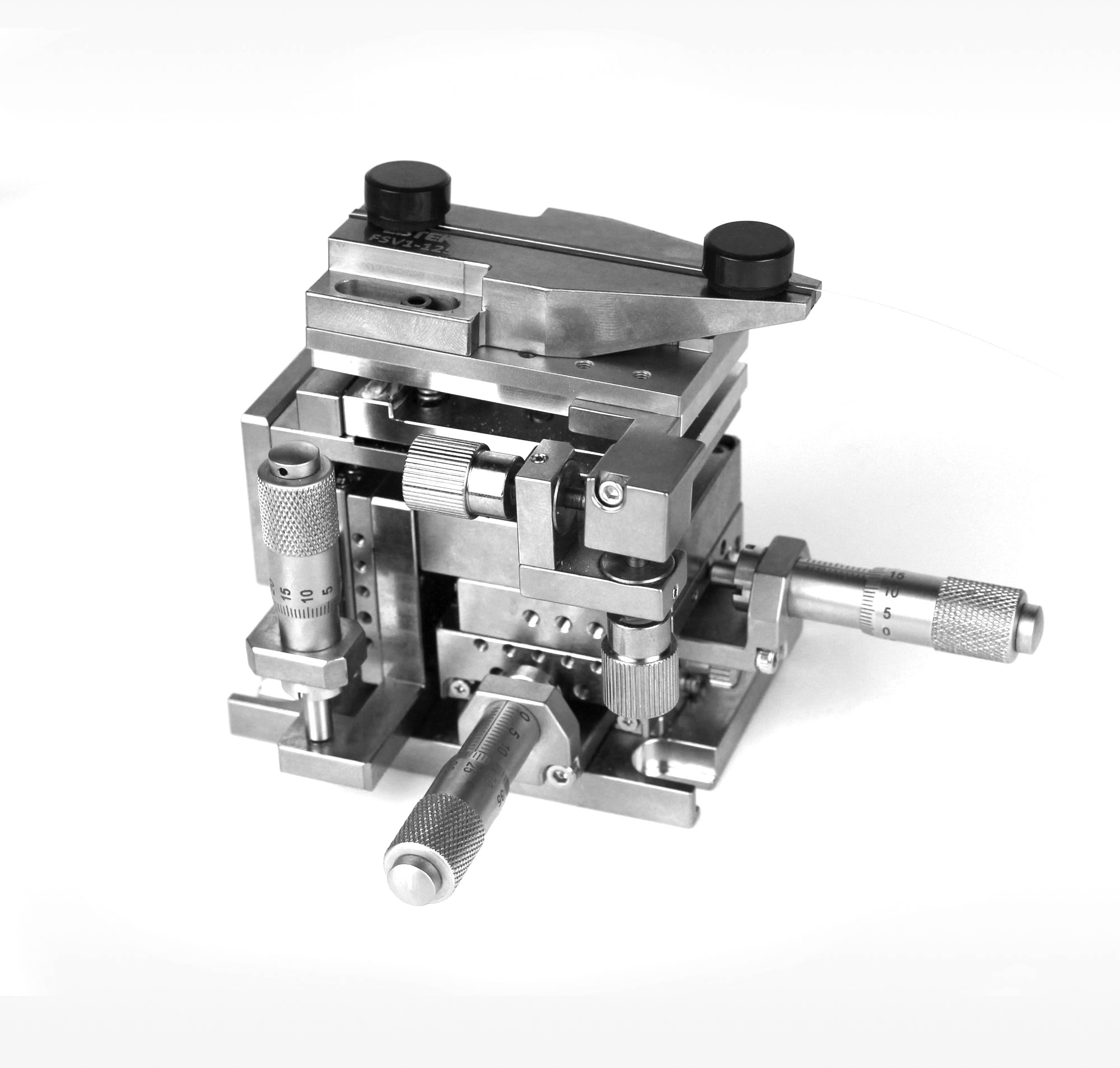

转接五轴不锈钢光纤位移台与FSV1光纤夹具
产品型号 | 适用产品 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| CAP-2 | FSV1-125/FSV1-150 | ¥487.00 | 当天 | 加入购物车 |

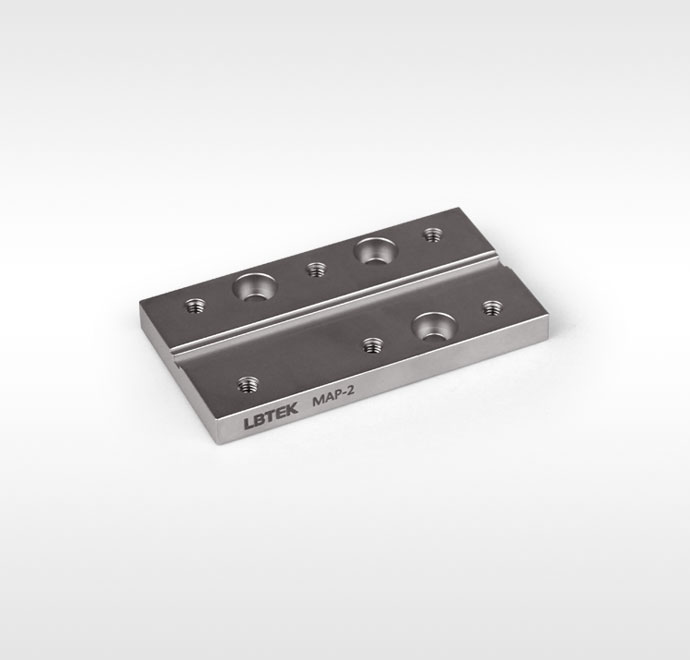

转接板，带导向凹槽
- 带导向凹槽，适用于FMA系列固定安装座
- 附带3个M4螺栓
LBTEK 提供的MAP-2转接板上部凹槽适配FMA系列固定安装座，用于五轴不锈钢光纤位移台FCSS-L5或FCSS-R5与FMA系列固定安装座的配合使用，转接板可用附带的M4螺钉固定，下部带有定位销孔。

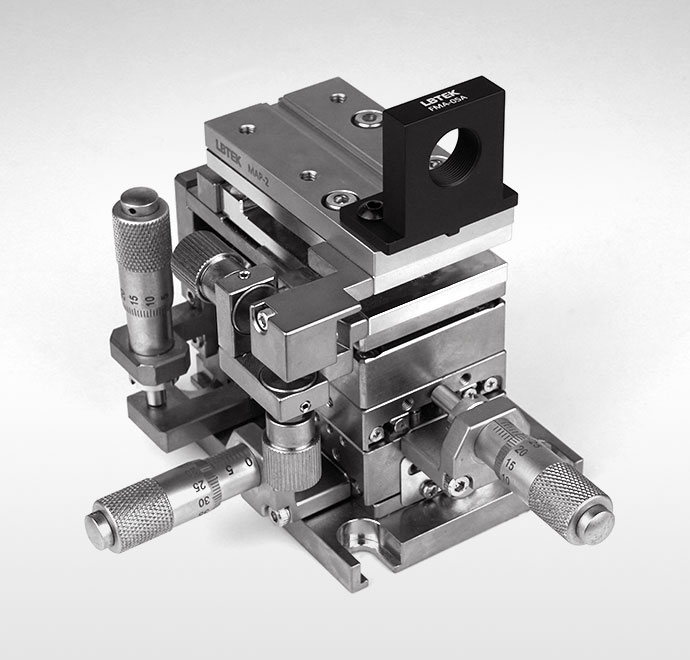

转接五轴不锈钢光纤位移台与FMA系列固定安装座
产品型号 | 适用产品 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|
| MAP-1 | FMA-RMSA/FMA-05A/FMA-1A | ¥498.00 | 当天 | 加入购物车 | ||
| MAP-2 | FMA-RMSA/FMA-05A/FMA-1A | ¥433.00 | 当天 | 加入购物车 |

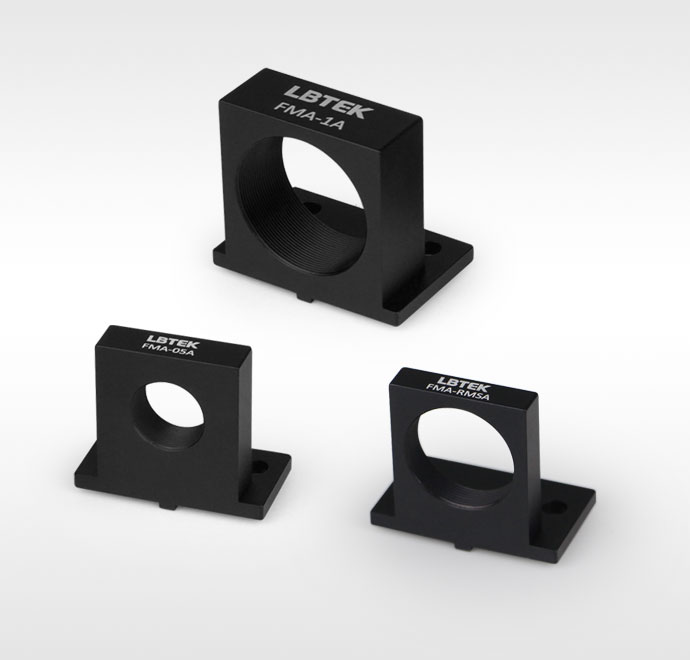

挠性位移台安装座
- 紧凑的L型安装座
- 光轴高度18 mm
- 适合搭配透镜套筒或物镜使用
- 附带2个M4螺栓
LBTEK 提供的FMA 系列安装座可与MAP-2转接板配合，将螺纹规格为RMS、SM05或SM1的元件集成到五轴不锈钢光纤位移台中。FMA系列固定安装座的光轴均位于挠性位移台上方18 mm处，非常适用于光纤耦合系统。
适用于光纤耦合系统，搭配透镜套筒
产品型号 | 光轴高度 | 螺纹规格 | 单价 | 对比 | 发货日期 | ||
|---|---|---|---|---|---|---|---|
| FMA-1A | 18 mm | SM1内螺纹 | ¥325.00 | 当天 | 加入购物车 | ||
| FMA-05A | 18 mm | SM05内螺纹 | ¥309.00 | 当天 | 加入购物车 | ||
| FMA-RMSA | 18 mm | RMS内螺纹 | ¥315.00 | 当天 | 加入购物车 |
